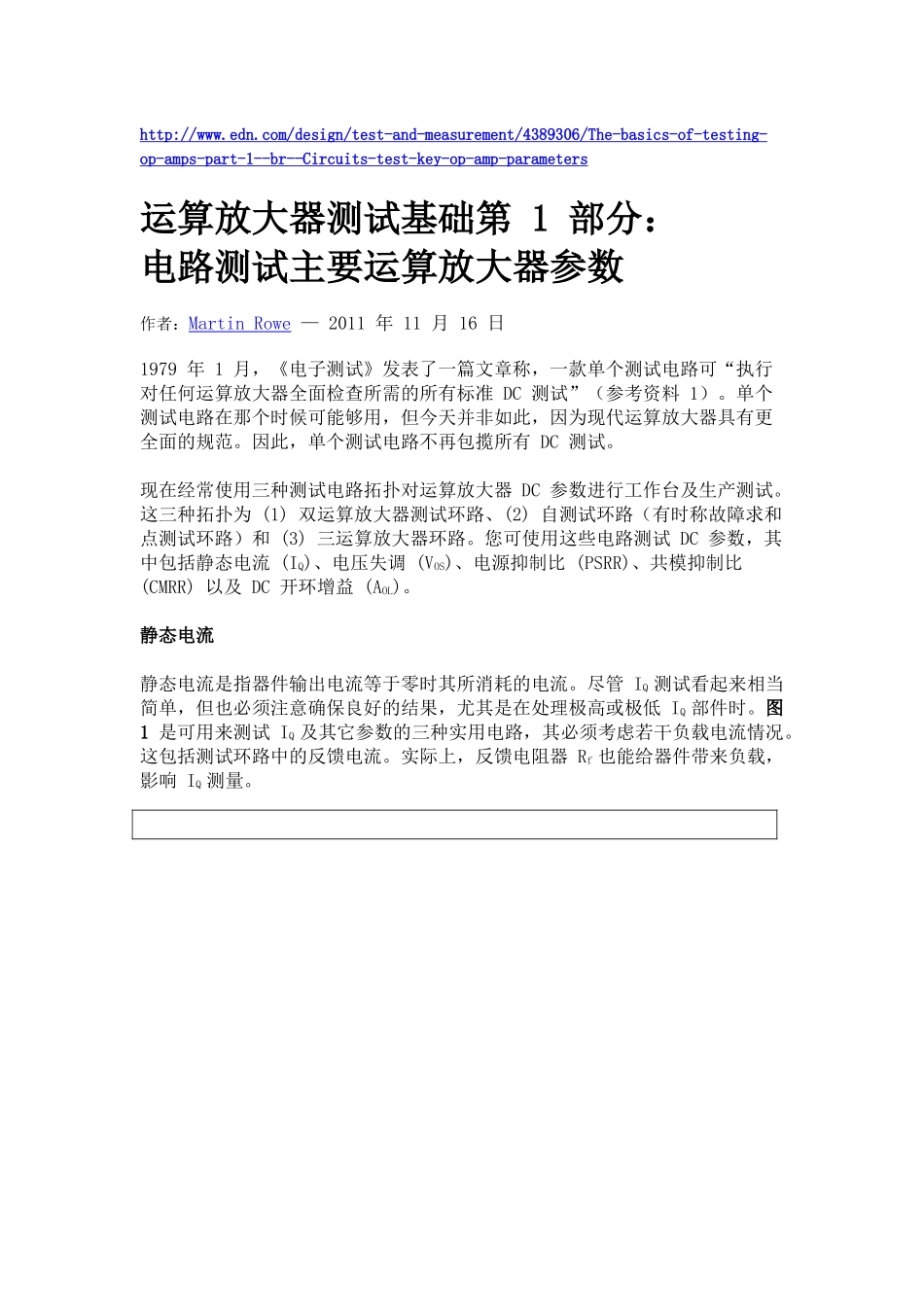

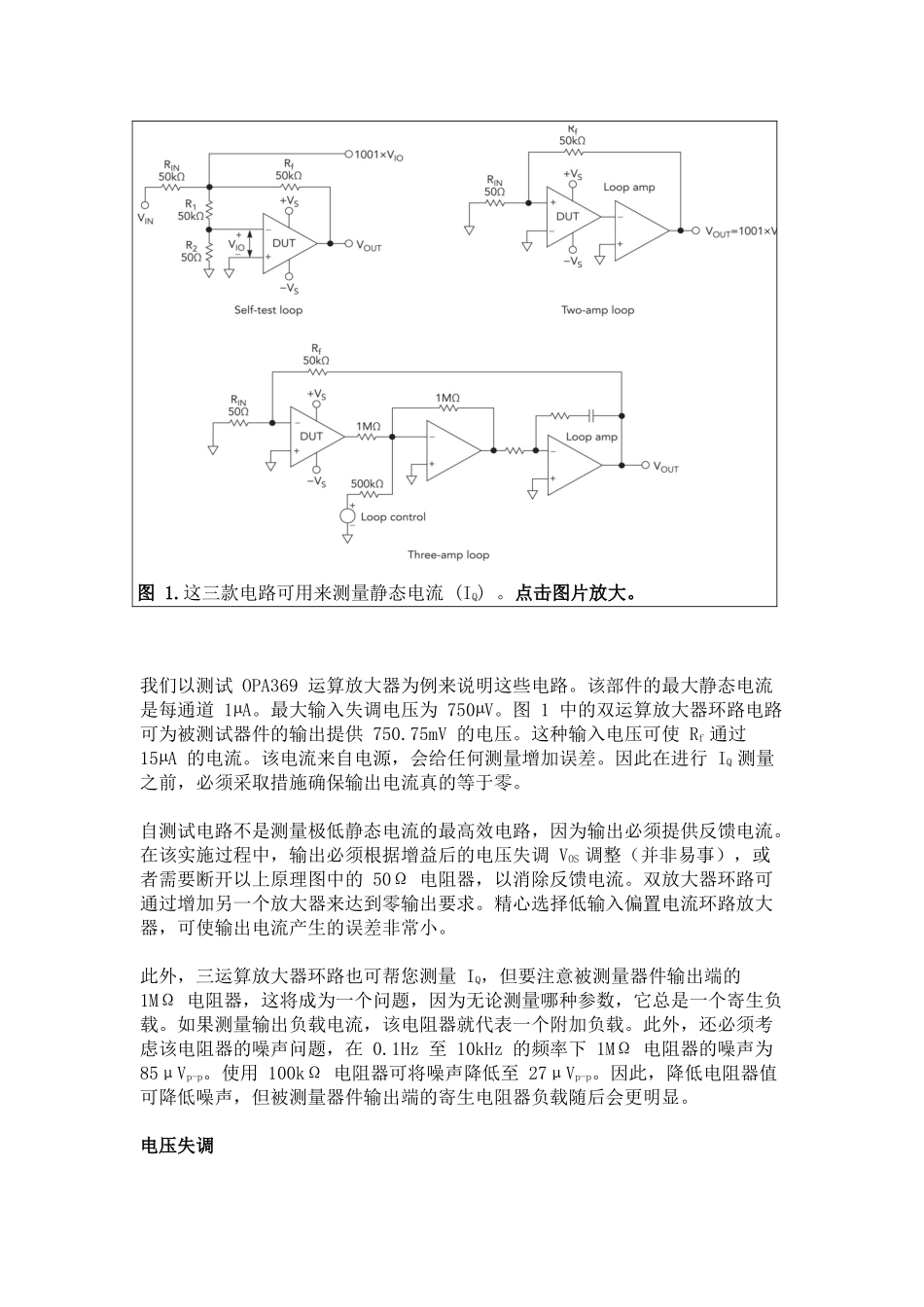

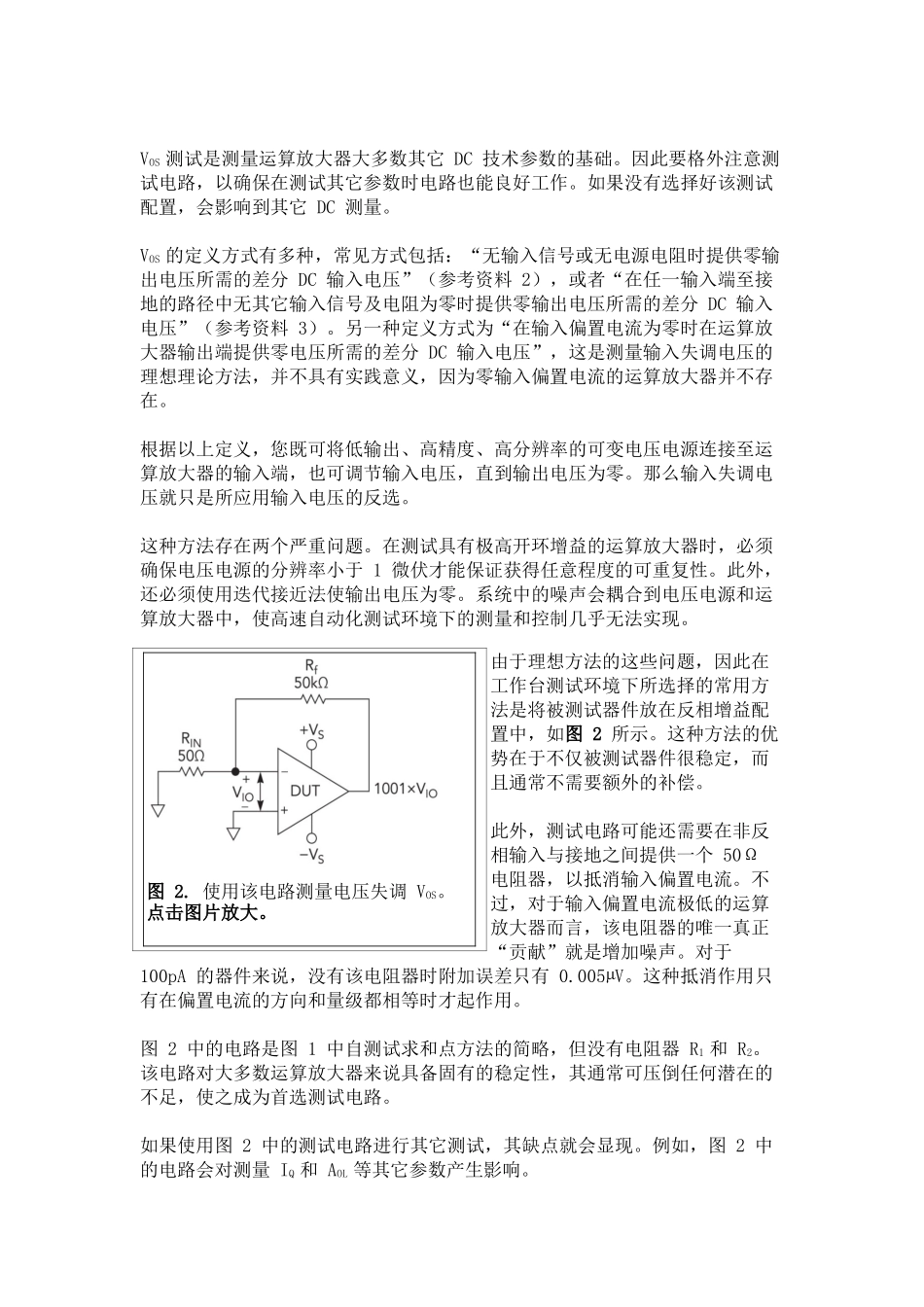

http://www.edn.com/design/test-and-measurement/4389306/The-basics-of-testing-op-amps-part-1--br--Circuits-test-key-op-amp-parameters运算放大器测试基础第1部分：电路测试主要运算放大器参数作者：MartinRowe—2011年11月16日1979年1月，《电子测试》发表了一篇文章称，一款单个测试电路可“执行对任何运算放大器全面检查所需的所有标准DC测试”（参考资料1）。单个测试电路在那个时候可能够用，但今天并非如此，因为现代运算放大器具有更全面的规范。因此，单个测试电路不再包揽所有DC测试。现在经常使用三种测试电路拓扑对运算放大器DC参数进行工作台及生产测试。这三种拓扑为(1)双运算放大器测试环路、(2)自测试环路（有时称故障求和点测试环路）和(3)三运算放大器环路。您可使用这些电路测试DC参数，其中包括静态电流(IQ)、电压失调(VOS)、电源抑制比(PSRR)、共模抑制比(CMRR)以及DC开环增益(AOL)。静态电流静态电流是指器件输出电流等于零时其所消耗的电流。尽管IQ测试看起来相当简单，但也必须注意确保良好的结果，尤其是在处理极高或极低IQ部件时。图1是可用来测试IQ及其它参数的三种实用电路，其必须考虑若干负载电流情况。这包括测试环路中的反馈电流。实际上，反馈电阻器Rf也能给器件带来负载，影响IQ测量。我们以测试OPA369运算放大器为例来说明这些电路。该部件的最大静态电流是每通道1µA。最大输入失调电压为750µV。图1中的双运算放大器环路电路可为被测试器件的输出提供750.75mV的电压。这种输入电压可使Rf通过15µA的电流。该电流来自电源，会给任何测量增加误差。因此在进行IQ测量之前，必须采取措施确保输出电流真的等于零。自测试电路不是测量极低静态电流的最高效电路，因为输出必须提供反馈电流。在该实施过程中，输出必须根据增益后的电压失调VOS调整（并非易事），或者需要断开以上原理图中的50Ω电阻器，以消除反馈电流。双放大器环路可通过增加另一个放大器来达到零输出要求。精心选择低输入偏置电流环路放大器，可使输出电流产生的误差非常小。此外，三运算放大器环路也可帮您测量IQ，但要注意被测量器件输出端的1MΩ电阻器，这将成为一个问题，因为无论测量哪种参数，它总是一个寄生负载。如果测量输出负载电流，该电阻器就代表一个附加负载。此外，还必须考虑该电阻器的噪声问题，在0.1Hz至10kHz的频率下1MΩ电阻器的噪声为85μVp-p。使用100kΩ电阻器可将噪声降低至27μVp-p。因此，降低电阻器值可降低噪声...
