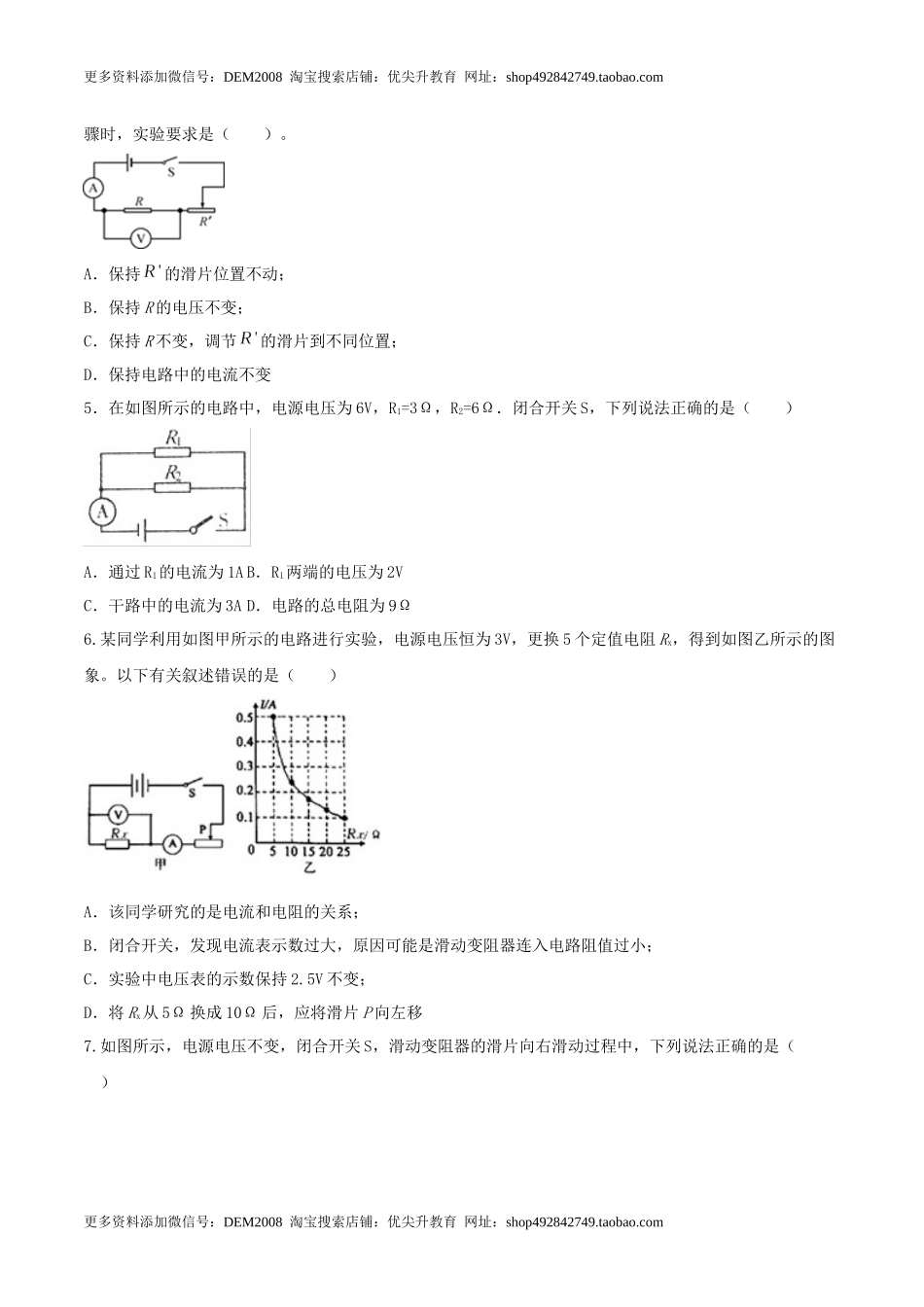

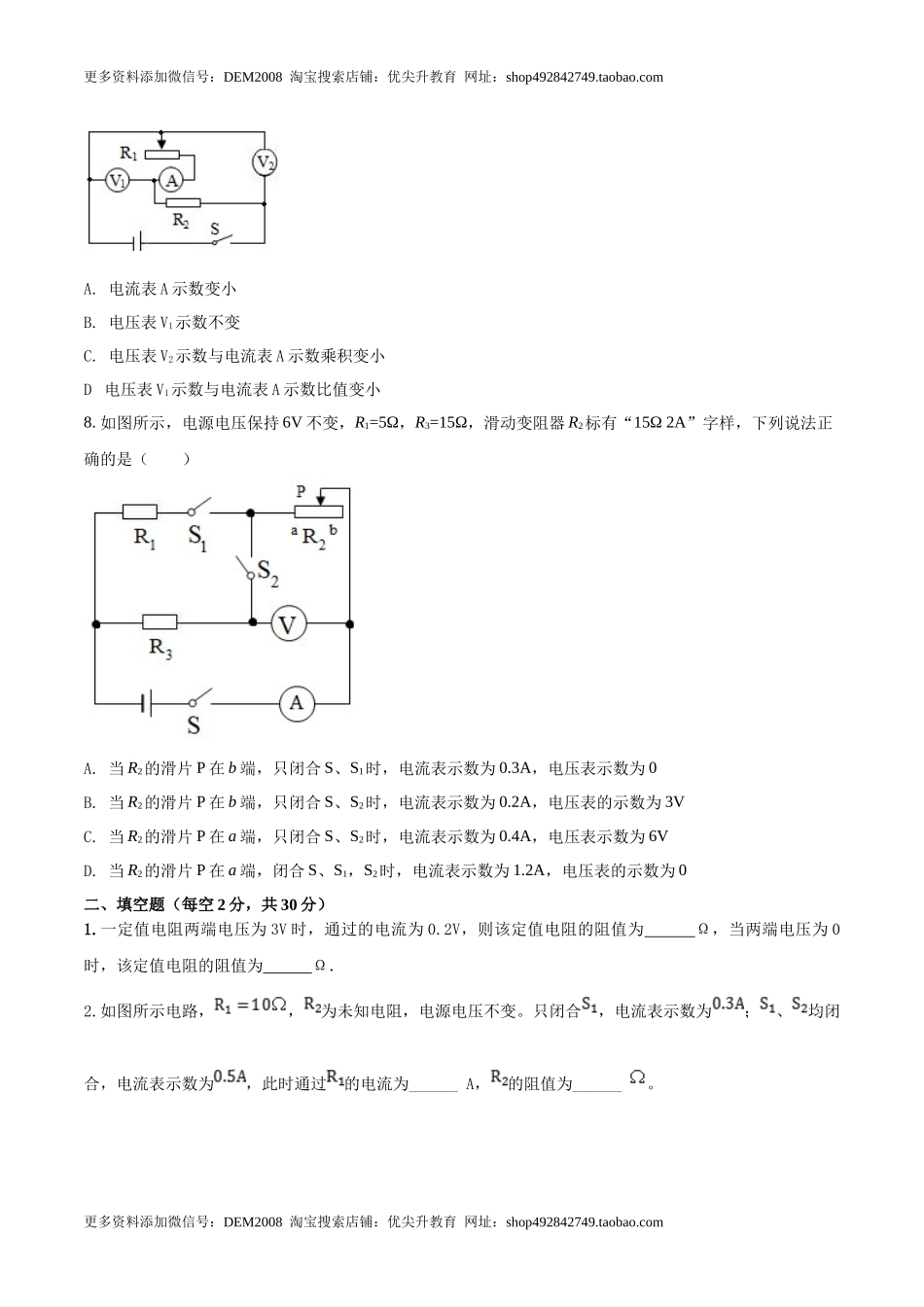

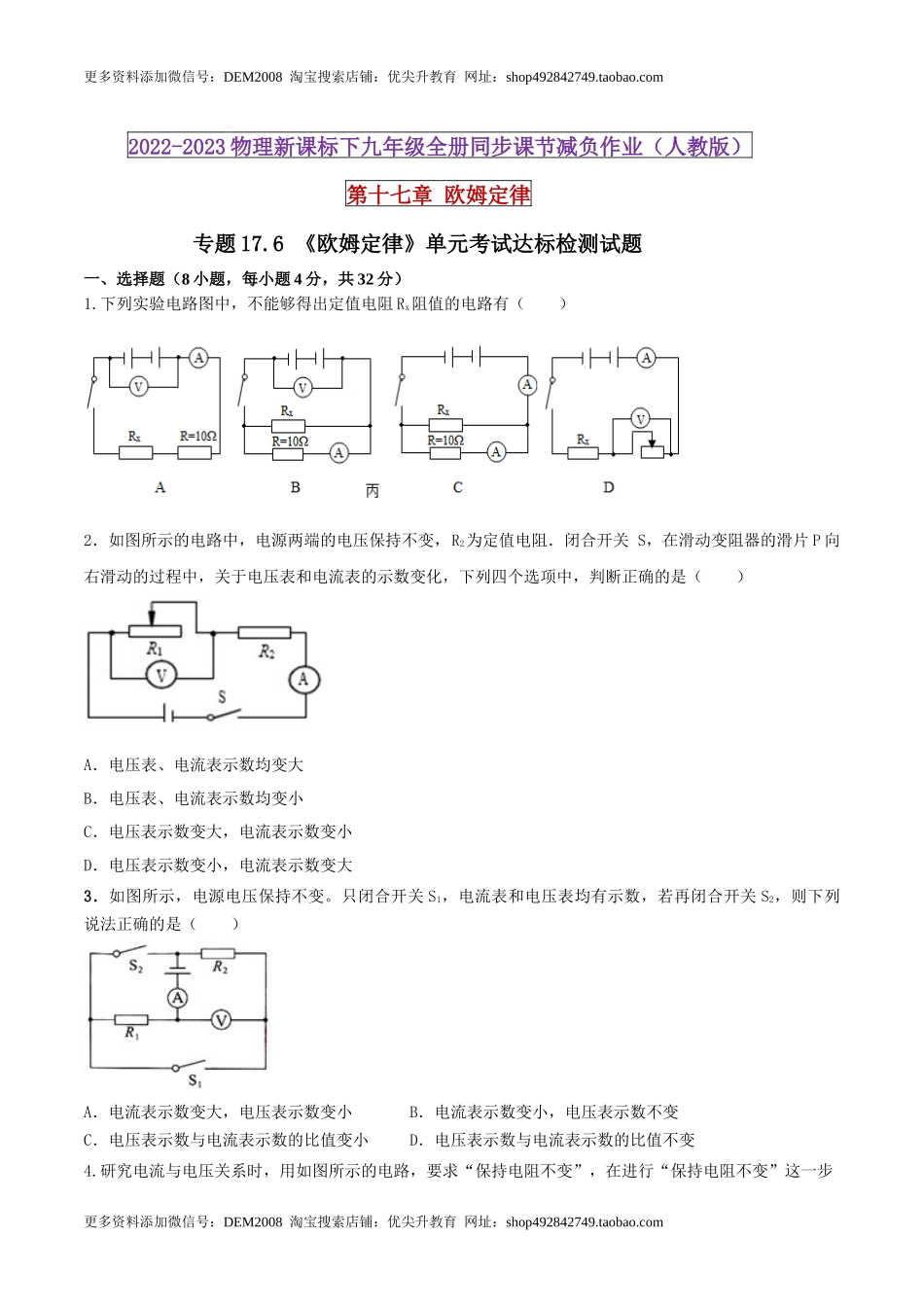

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十七章欧姆定律专题17.6《欧姆定律》单元考试达标检测试题一、选择题（8小题，每小题4分，共32分）1.下列实验电路图中，不能够得出定值电阻Rx阻值的电路有（）2．如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大3．如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电压表示数与电流表示数的比值变小D．电压表示数与电流表示数的比值不变4.研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com骤时，实验要求是（）。A．保持的滑片位置不动；B．保持R的电压不变；C．保持R不变，调节的滑片到不同位置；D．保持电路中的电流不变5．在如图所示的电路中，电源电压为6V，R1=3Ω，R2=6Ω．闭合开关S，下列说法正确的是（）A．通过R1的电流为1AB．R1两端的电压为2VC．干路中的电流为3AD．电路的总电阻为9Ω6.某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（）A．该同学研究的是电流和电阻的关系；B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小；C．实验中电压表的示数保持2.5V不变；D．将Rx从5Ω换成10Ω后，应将滑片P向左移7.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.comA.电流...
