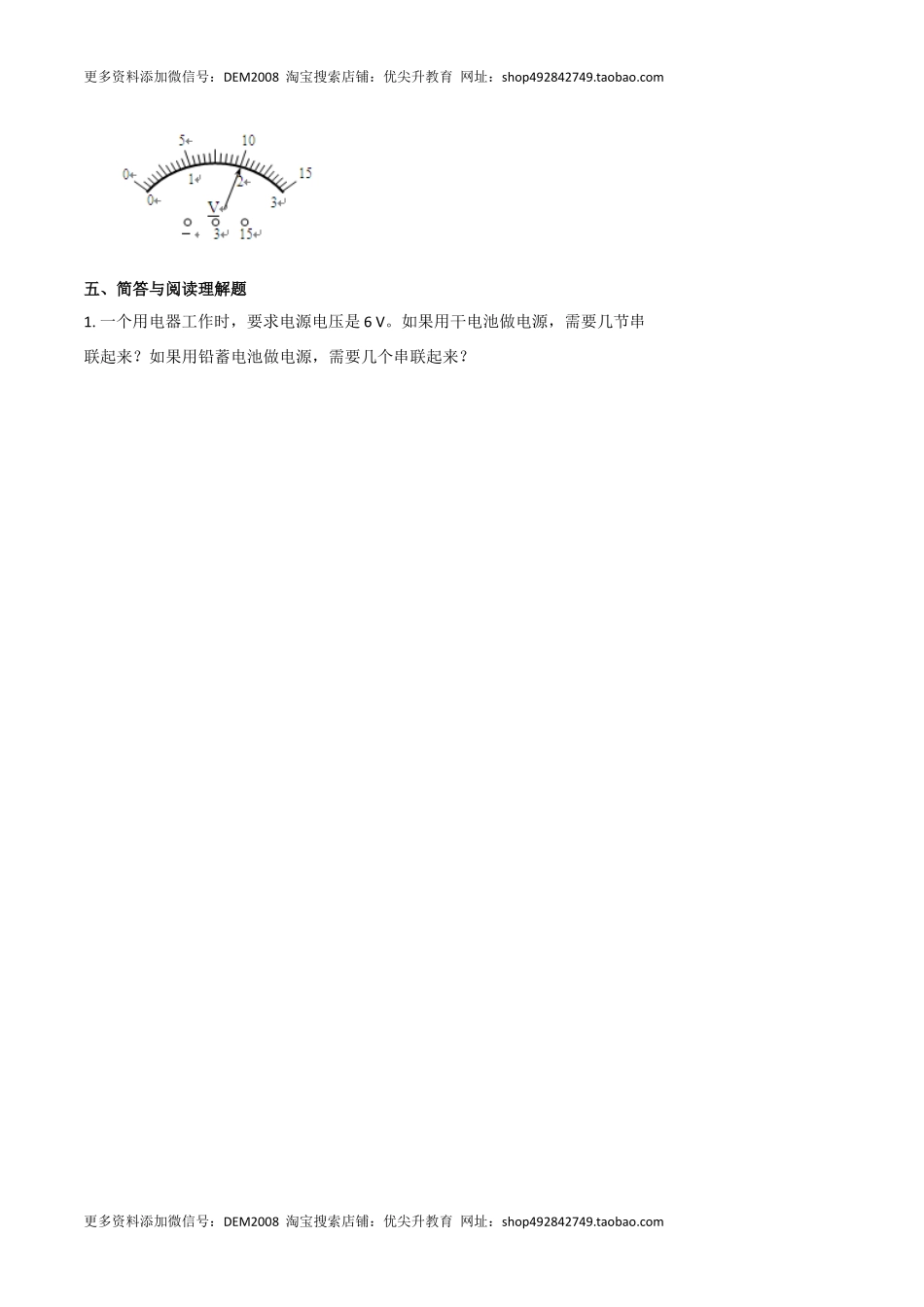

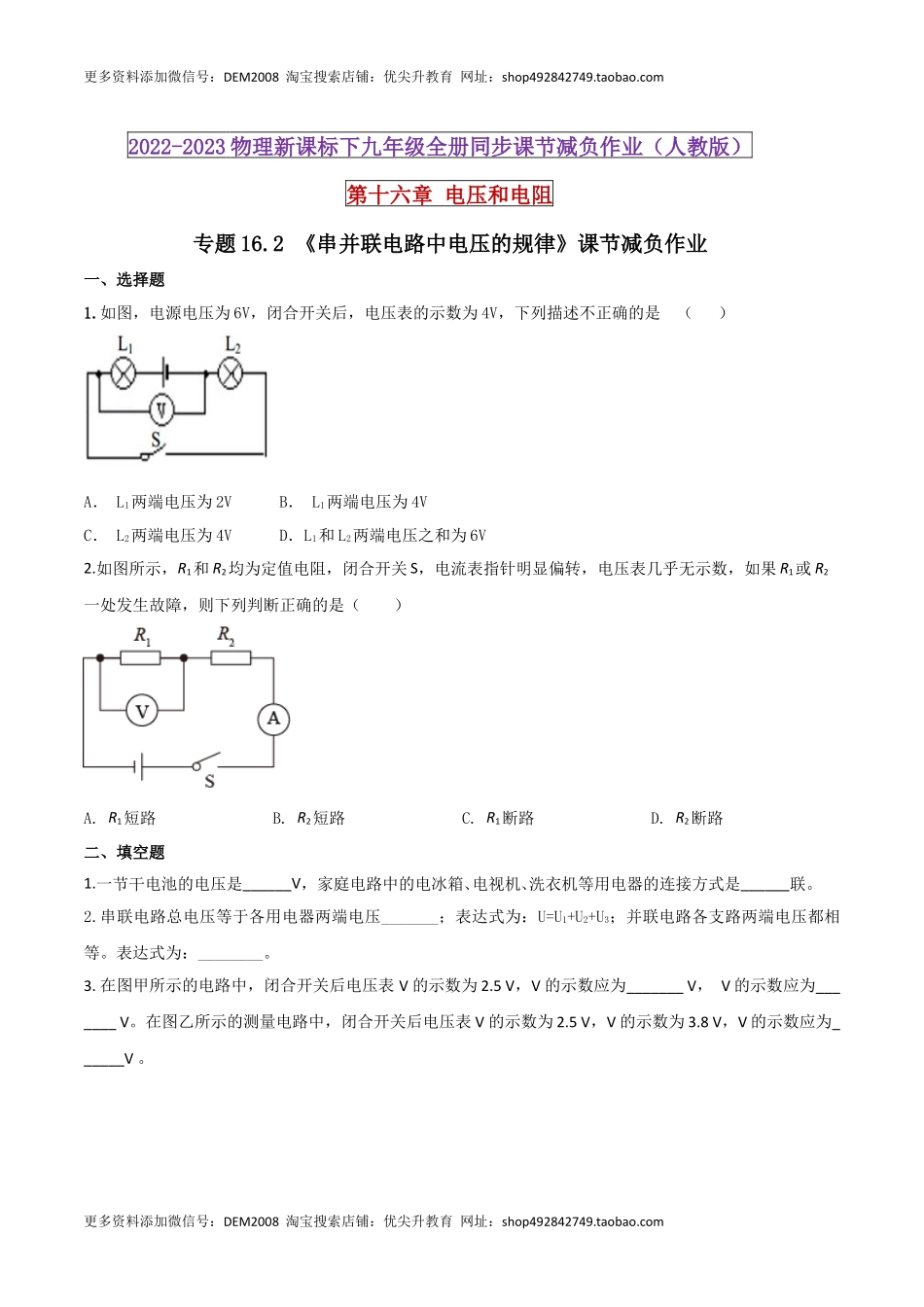

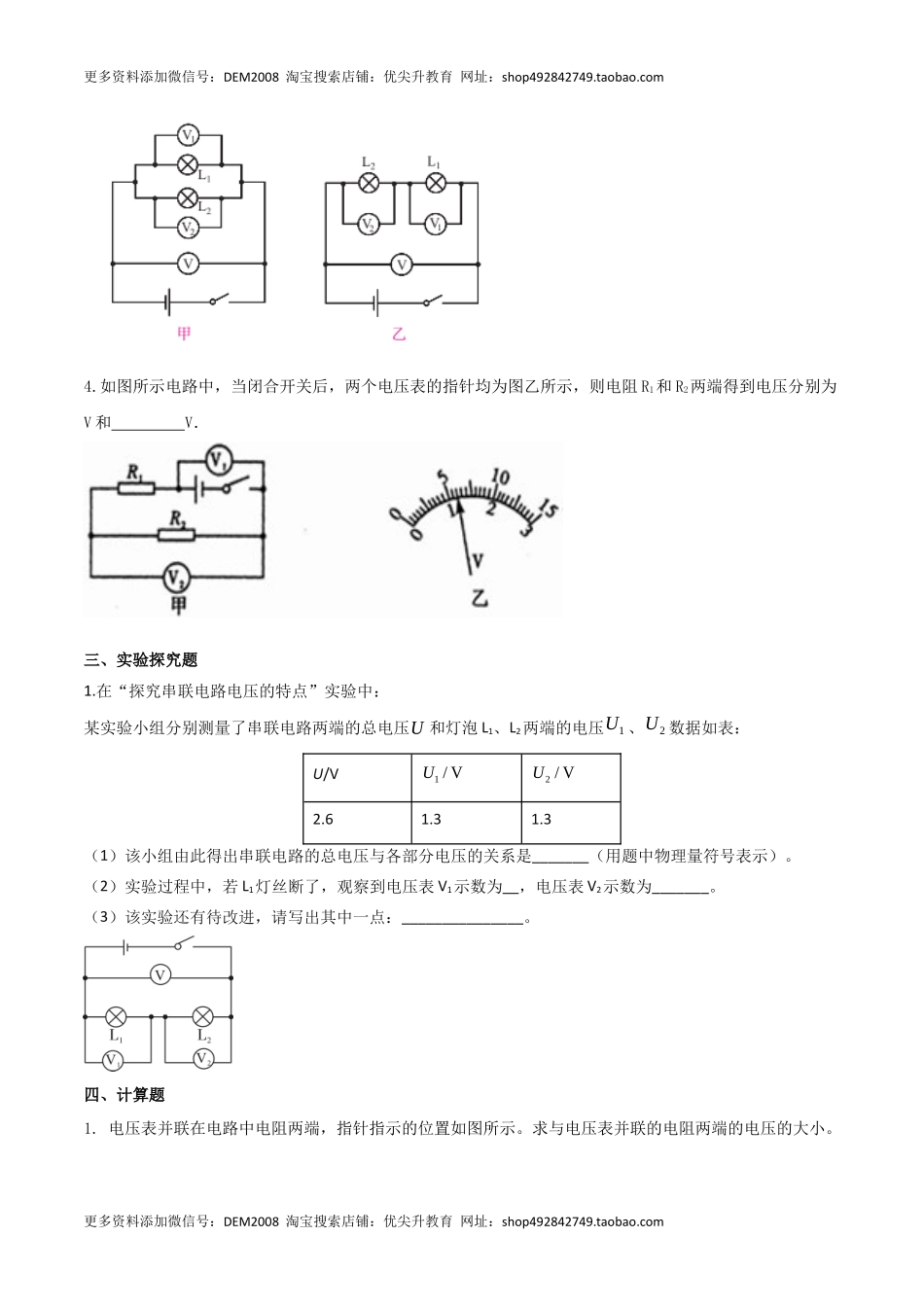

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十六章电压和电阻专题16.2《串并联电路中电压的规律》课节减负作业一、选择题1.如图，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2VB．L1两端电压为4VC．L2两端电压为4VD．L1和L2两端电压之和为6V2.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（）A.R1短路B.R2短路C.R1断路D.R2断路二、填空题1.一节干电池的电压是______V，家庭电路中的电冰箱､电视机､洗衣机等用电器的连接方式是______联。2.串联电路总电压等于各用电器两端电压_______；表达式为：U=U1+U2+U3；并联电路各支路两端电压都相等。表达式为：________。3.在图甲所示的电路中，闭合开关后电压表V的示数为2.5V，V的示数应为_______V，V的示数应为_______V。在图乙所示的测量电路中，闭合开关后电压表V的示数为2.5V，V的示数为3.8V，V的示数应为______V。更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com4.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V．三、实验探究题1.在“探究串联电路电压的特点”实验中：某实验小组分别测量了串联电路两端的总电压和灯泡L1、L2两端的电压、数据如表：U/V2.61.31.3（1）该小组由此得出串联电路的总电压与各部分电压的关系是_______（用题中物理量符号表示）。（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为__，电压表V2示数为_______。（3）该实验还有待改进，请写出其中一点：_______________。四、计算题1.电压表并联在电路中电阻两端，指针指示的位置如图所示。求与电压表并联的电阻两端的电压的大小。U1U2U1/VU2/VU更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com五、简答与阅读理解题1.一个用电器工作时，要求电源电压是6V。如果用干电池做电源，需要几节串联起...
