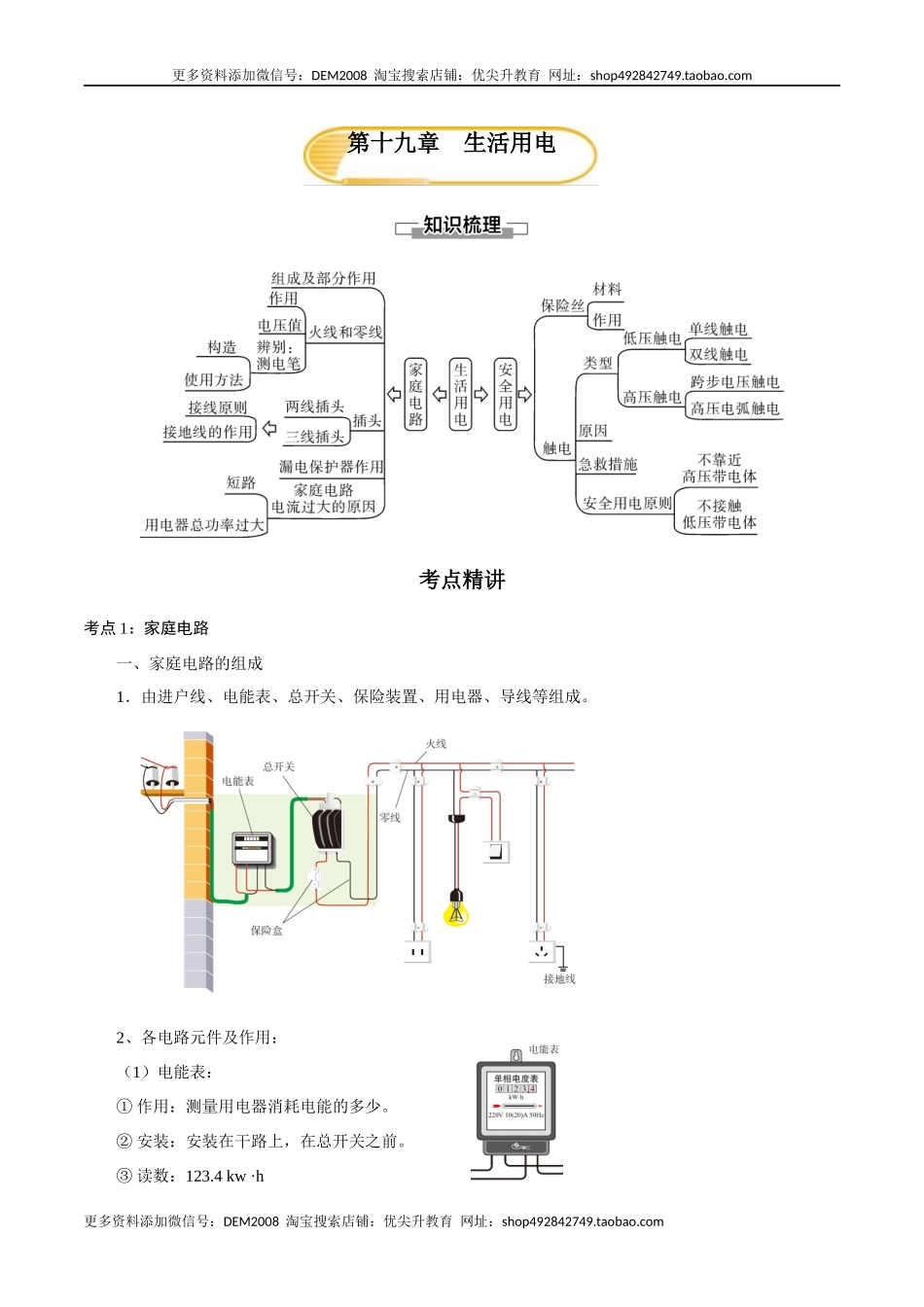

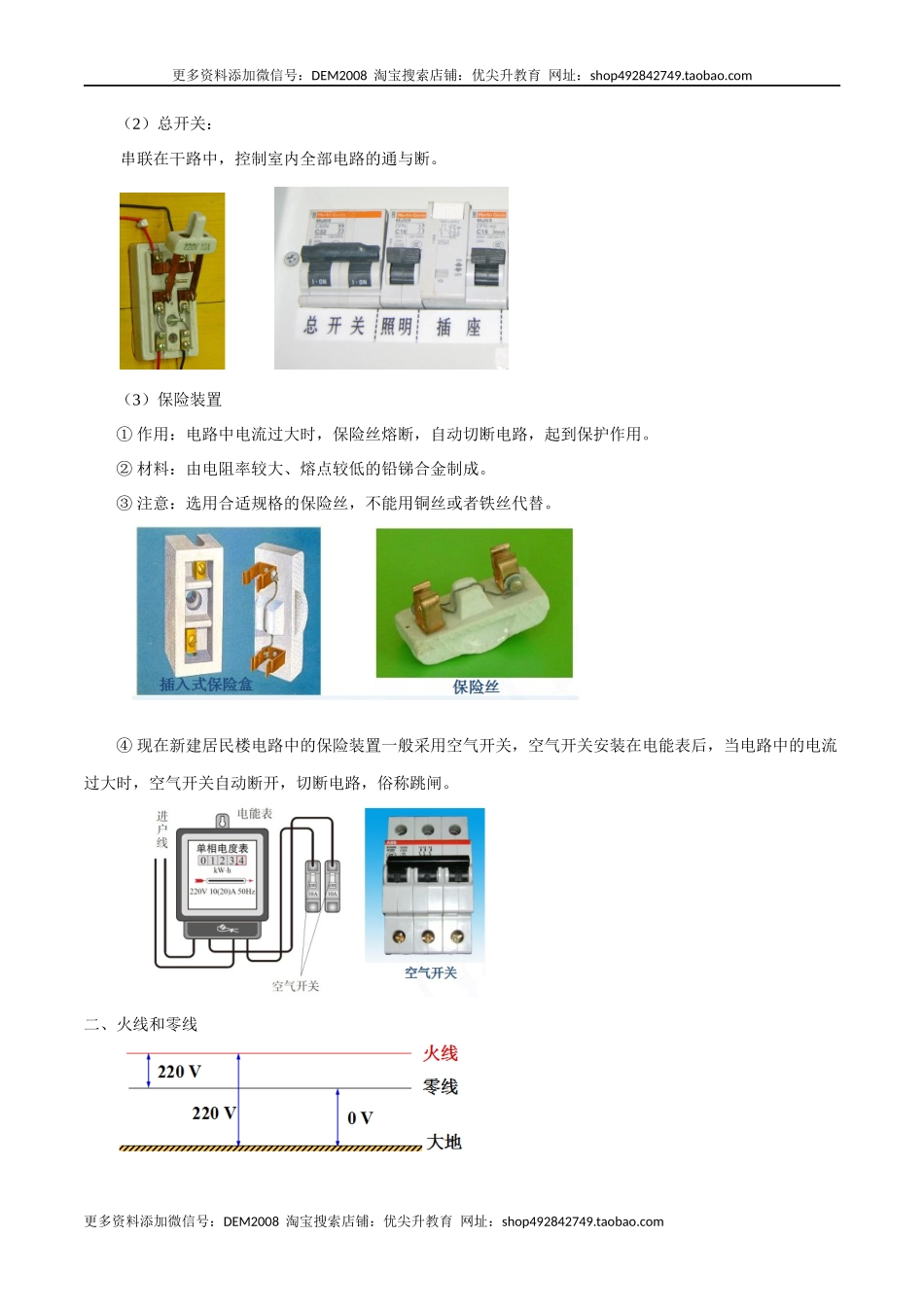

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com考点精讲考点1：家庭电路一、家庭电路的组成1．由进户线、电能表、总开关、保险装置、用电器、导线等组成。2、各电路元件及作用：（1）电能表：①作用：测量用电器消耗电能的多少。②安装：安装在干路上，在总开关之前。③读数：123.4kw·h第十九章生活用电更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com（2）总开关：串联在干路中，控制室内全部电路的通与断。（3）保险装置①作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。②材料：由电阻率较大、熔点较低的铅锑合金制成。③注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。④现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。二、火线和零线更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com1．试电笔（1）作用：辨别火线和零线。（2）构造：（3）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。试电笔的正确使用！错误的使用方法2．用电器与零线、火线的连接（1）各用电器（插座）并联在电路中。（2）控制用电器的开关要连接在火线和用电器之间。3．三线插头接线方式：典例分析【例1】（2021·湖南衡阳市·中考真题）关于家庭电路及安全用电，下列说法正确的是（）更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.comA．我国家庭电路的电压是B．用电器起火，可以迅速用水将火扑灭C．为了防止触电，必须把用电器的开关接在火线上D．家庭电路中，同时工作的用电器越多，总电阻越大【答案】C【详解】A．我国家庭电路的电压是220V，故A错误；B．用电器起火，要先断开电源，再想法灭火，如果直接用水灭火，由于水的是导体，有可能引起触电事故，故B错误；C．开关必须接在用电器与...
