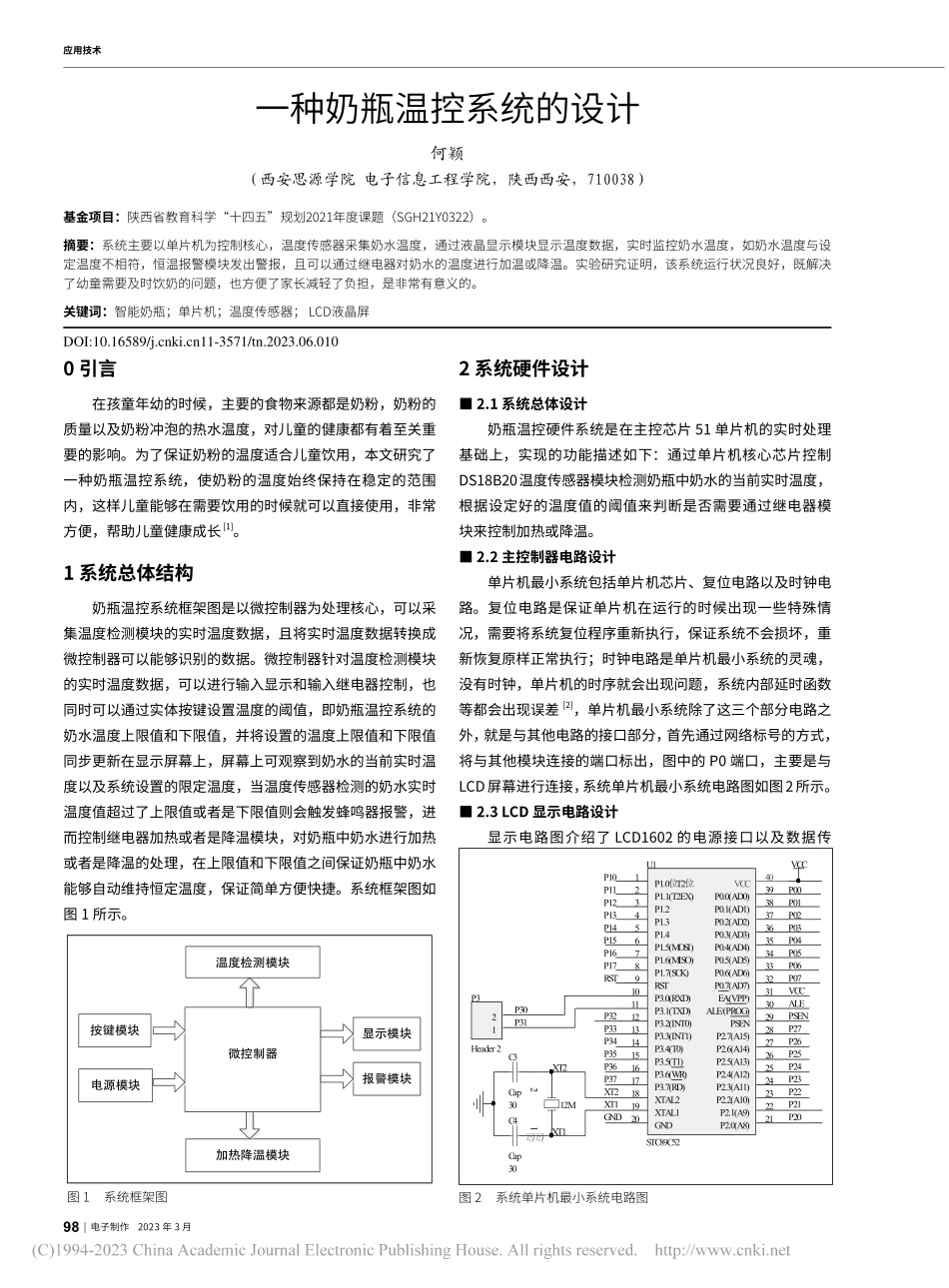

98|电子制作2023年3月应用技术0引言在孩童年幼的时候，主要的食物来源都是奶粉，奶粉的质量以及奶粉冲泡的热水温度，对儿童的健康都有着至关重要的影响。为了保证奶粉的温度适合儿童饮用，本文研究了一种奶瓶温控系统，使奶粉的温度始终保持在稳定的范围内，这样儿童能够在需要饮用的时候就可以直接使用，非常方便，帮助儿童健康成长[1]。1系统总体结构奶瓶温控系统框架图是以微控制器为处理核心，可以采集温度检测模块的实时温度数据，且将实时温度数据转换成微控制器可以能够识别的数据。微控制器针对温度检测模块的实时温度数据，可以进行输入显示和输入继电器控制，也同时可以通过实体按键设置温度的阈值，即奶瓶温控系统的奶水温度上限值和下限值，并将设置的温度上限值和下限值同步更新在显示屏幕上，屏幕上可观察到奶水的当前实时温度以及系统设置的限定温度，当温度传感器检测的奶水实时温度值超过了上限值或者是下限值则会触发蜂鸣器报警，进而控制继电器加热或者是降温模块，对奶瓶中奶水进行加热或者是降温的处理，在上限值和下限值之间保证奶瓶中奶水能够自动维持恒定温度，保证简单方便快捷。系统框架图如图1所示。2系统硬件设计■2.1系统总体设计奶瓶温控硬件系统是在主控芯片51单片机的实时处理基础上，实现的功能描述如下：通过单片机核心芯片控制DS18B20温度传感器模块检测奶瓶中奶水的当前实时温度，根据设定好的温度值的阈值来判断是否需要通过继电器模块来控制加热或降温。■2.2主控制器电路设计单片机最小系统包括单片机芯片、复位电路以及时钟电路。复位电路是保证单片机在运行的时候出现一些特殊情况，需要将系统复位程序重新执行，保证系统不会损坏，重新恢复原样正常执行；时钟电路是单片机最小系统的灵魂，没有时钟，单片机的时序就会出现问题，系统内部延时函数等都会出现误差[2]，单片机最小系统除了这三个部分电路之外，就是与其他电路的接口部分，首先通过网络标号的方式，将与其他模块连接的端口标出，图中的P0端口，主要是与LCD屏幕进行连接，系统单片机最小系统电路图如图2所示。■2.3LCD显示电路设计显示电路图介绍了LCD1602的电源接口以及数据传一种奶瓶温控系统的设计何颖（西安思源学院电子信息工程学院，陕西西安，710038）基金项目：陕西省教育科学“十四五”规划2021年度课题（SGH21Y0322）。摘要：系统主要以单片机为控制核心，温度传感器采集奶水温度，通过液晶显示模块显示温度数据，实时监控奶水温度...
