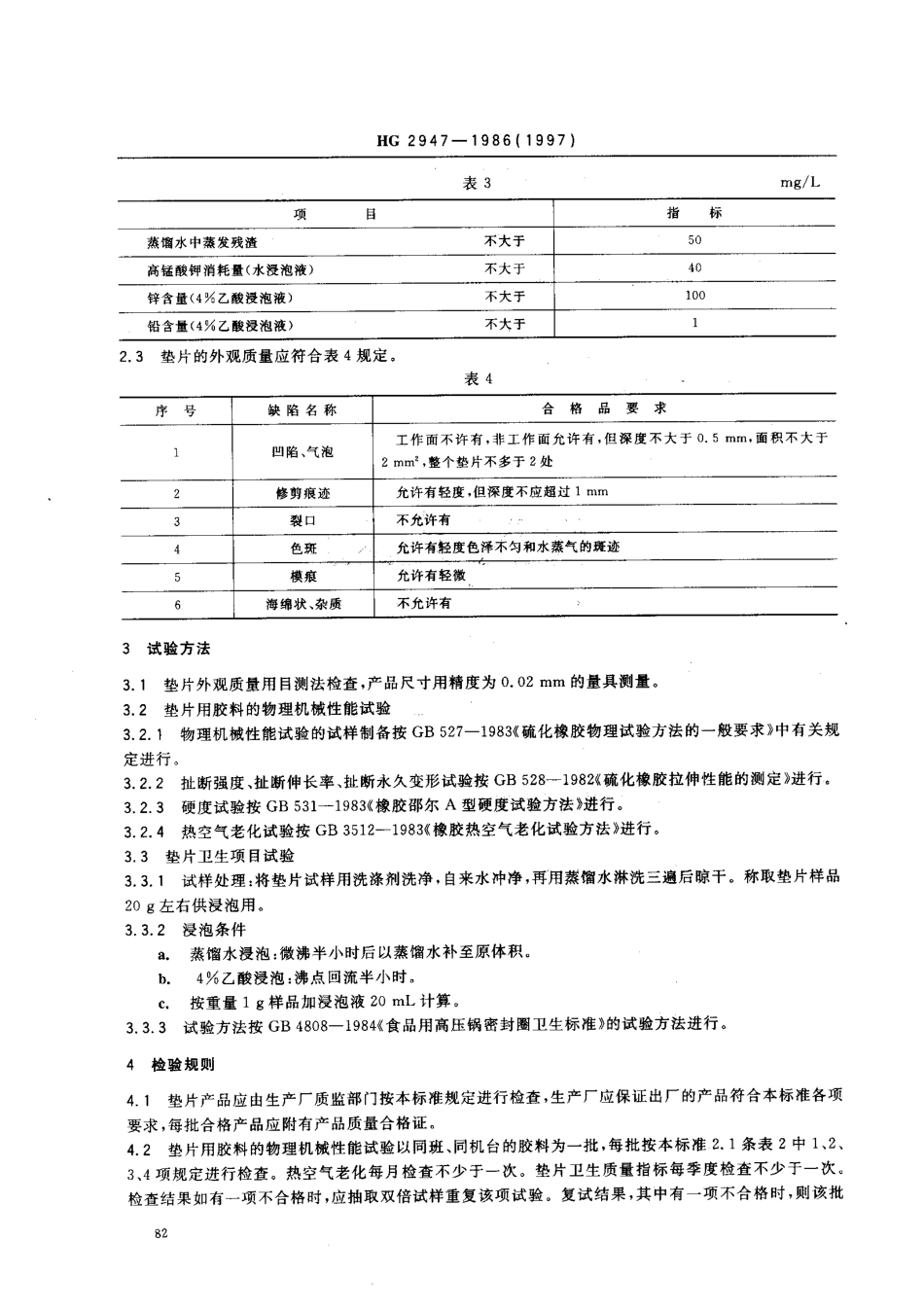

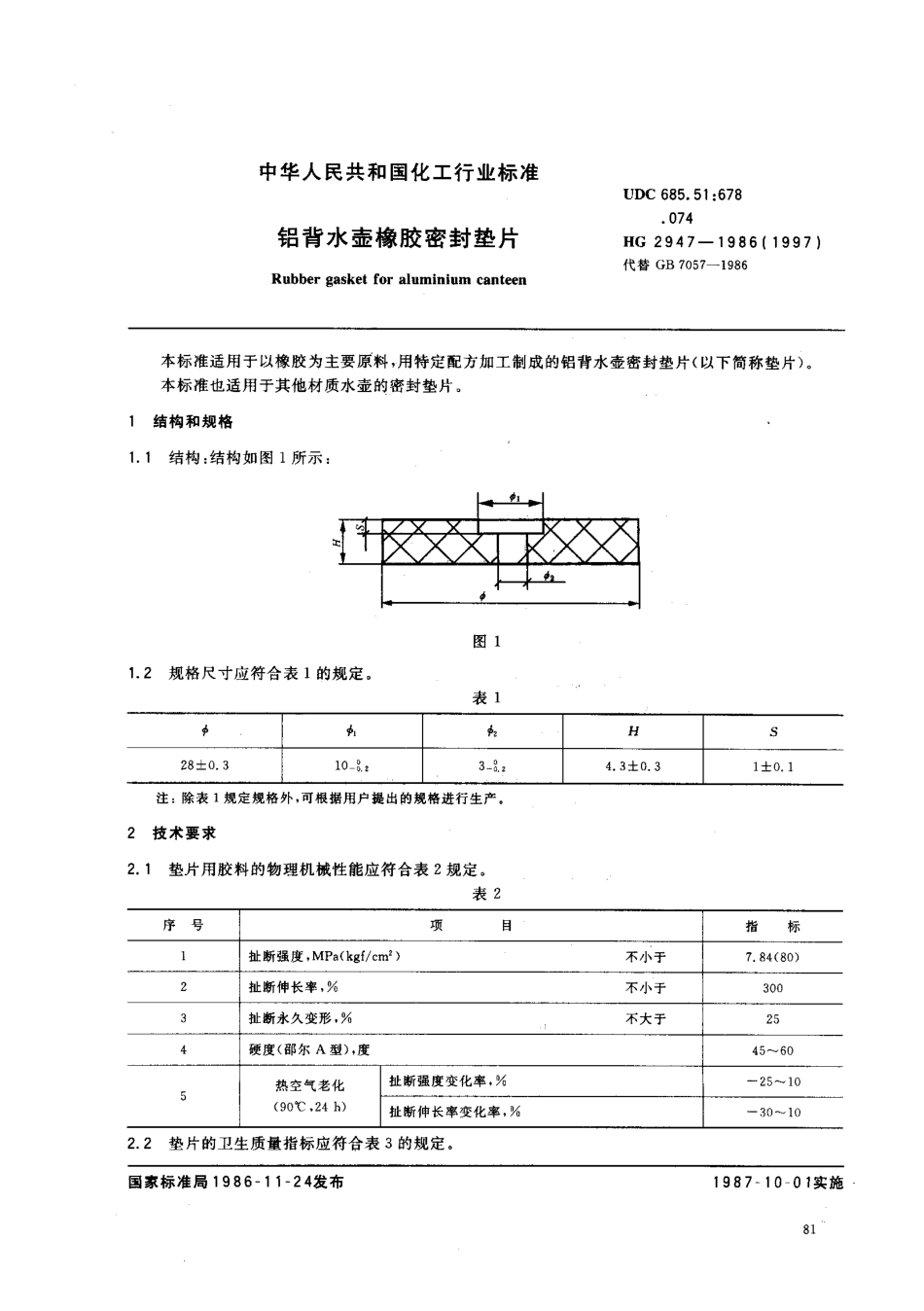

中华人民共和国化工行业标准铝背水壶橡胶密封垫片UDC685.51;678。074HG2947一1986(1997】代替GB7057-1986Rubbergasketforaluminiumcanteen本标准适用于以橡胶为主要原料，用特定配方加工制成的铝背水壶密封垫片(以下简称垫片)。本标准也适用于其他材质水壶的密封垫片。结构和规格.1结构:结构如图1所示图表2规格尺寸应符合表1的规定00}olHS28士0.310-B.z3-执4.3士0.31士0.1注:除表1规定规格外，可根据用户提出的规格进行生产.2技术要求2.1垫片用胶料的物理机械性能应符合表2规定。表2序号项目指标1扯断强度，MPa(kgf/cm')不小于7.84(80)2扯断伸长率，%不小于3003扯断永久变形，%不大于254硬度(邵尔A型)，度45--605热空气老化(900C.24h)扯断强度变化率，%一25--10扯断伸长率变化率，%一30-102.2垫片的卫生质量指标应符合表3的规定。国家标准局1986一11一24发布1987一10一01实施HG2947一1986《1997)表3mg/L项目指标蒸馏水中燕发残渣不大于50高锰酸钾消耗量(水浸泡液)不大于40锌含量(4%乙酸浸泡液)不大于100铅含量(4%乙酸浸泡液)不大于12.3垫片的外观质量应符合表4规定。表4序号缺陷名称合格品要求1凹陷、气泡工作面不许有，非工作面允许有，但深度不大于。.5mm，面积不大于Zmm,,整个垫片不多于2处2修剪痕迹允许有轻度，但深度不应超过1m-3裂口不允许有4色斑允许有轻度色泽不匀和水蒸气的斑迹5模痕允许有轻微6海绵状、杂质不允许有3试验方法3.1垫片外观质量用目测法检查，产品尺寸用精度为0.02mm的量具测量。3.2垫片用胶料的物理机械性能试验3.2.1物理机械性能试验的试样制备按GB527-1983((硫化橡胶物理试验方法的一般要求》中有关规定进行。3.2.2扯断强度、扯断伸长率、扯断永久变形试验按GB528-1982《硫化橡胶拉伸性能的测定》进行。3.2.3硬度试验按GB531-1983《橡胶邵尔A型硬度试验方法》进行。3.2.4热空气老化试验按GB3512-1983《橡胶热空气老化试验方法》进行。3.3垫片卫生项目试验3.3.1试样处理:将垫片试样用洗涤剂洗净，自来水冲净，再用蒸馏水淋洗三遍后晾干。称取垫片样品20g左右供浸泡用。3.3.2浸泡条件a.蒸馏水浸泡:微沸半小时后以蒸馏水补至原体积。b.4%乙酸浸泡:沸点回流半小时。c.按重量1g样品加浸泡液20mL计算3.3.3试验方法按GB4808-1984《食品用高压锅密封圈卫生标准》的试验方法进行。4检验规则4.1垫片产品应由生产厂质监部门按本标准规定进行检查，生产厂应保证出厂的产品符合本标准各项要求，每批合格产品应附有产品质量合格证。4.2...
