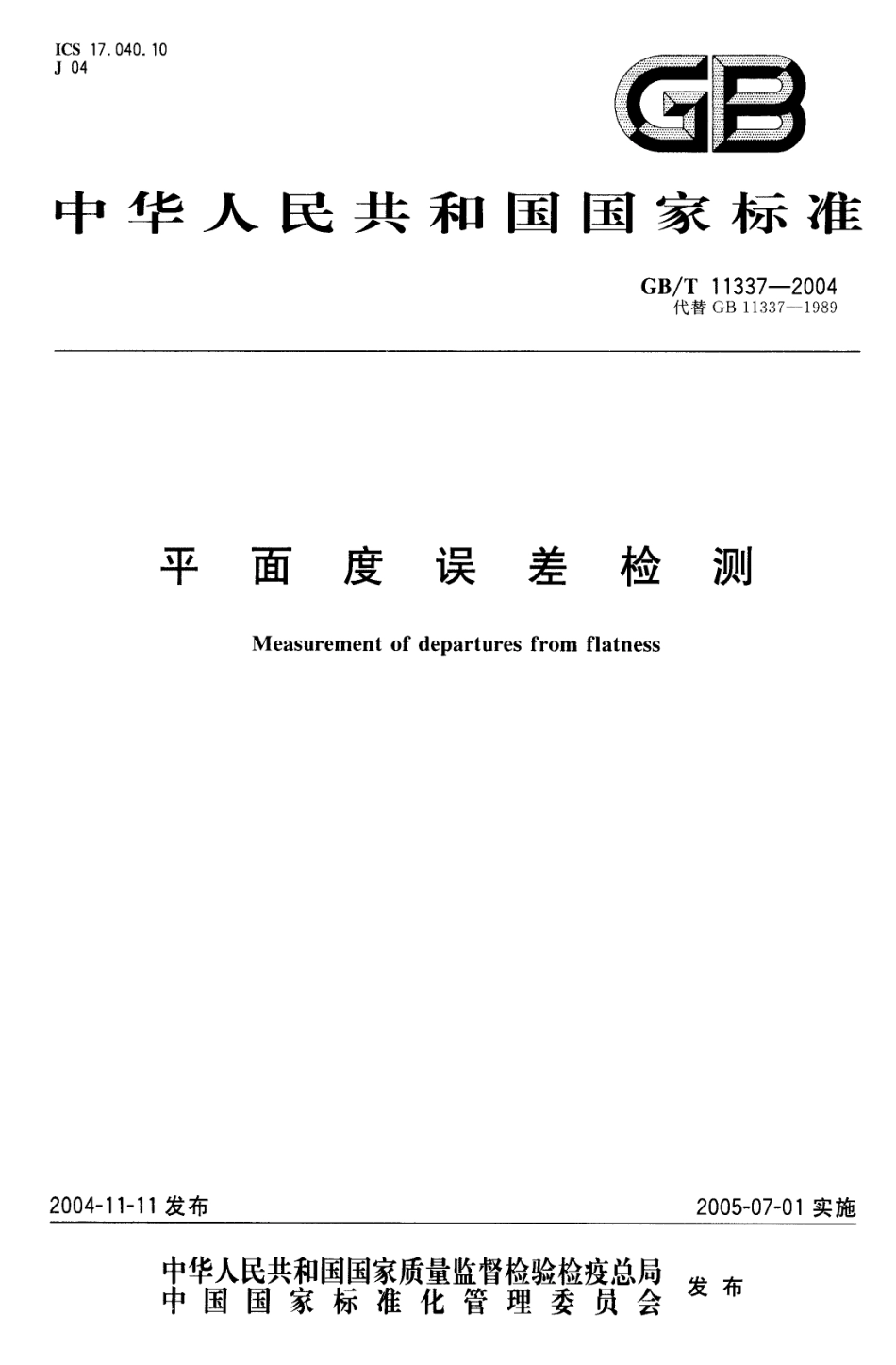

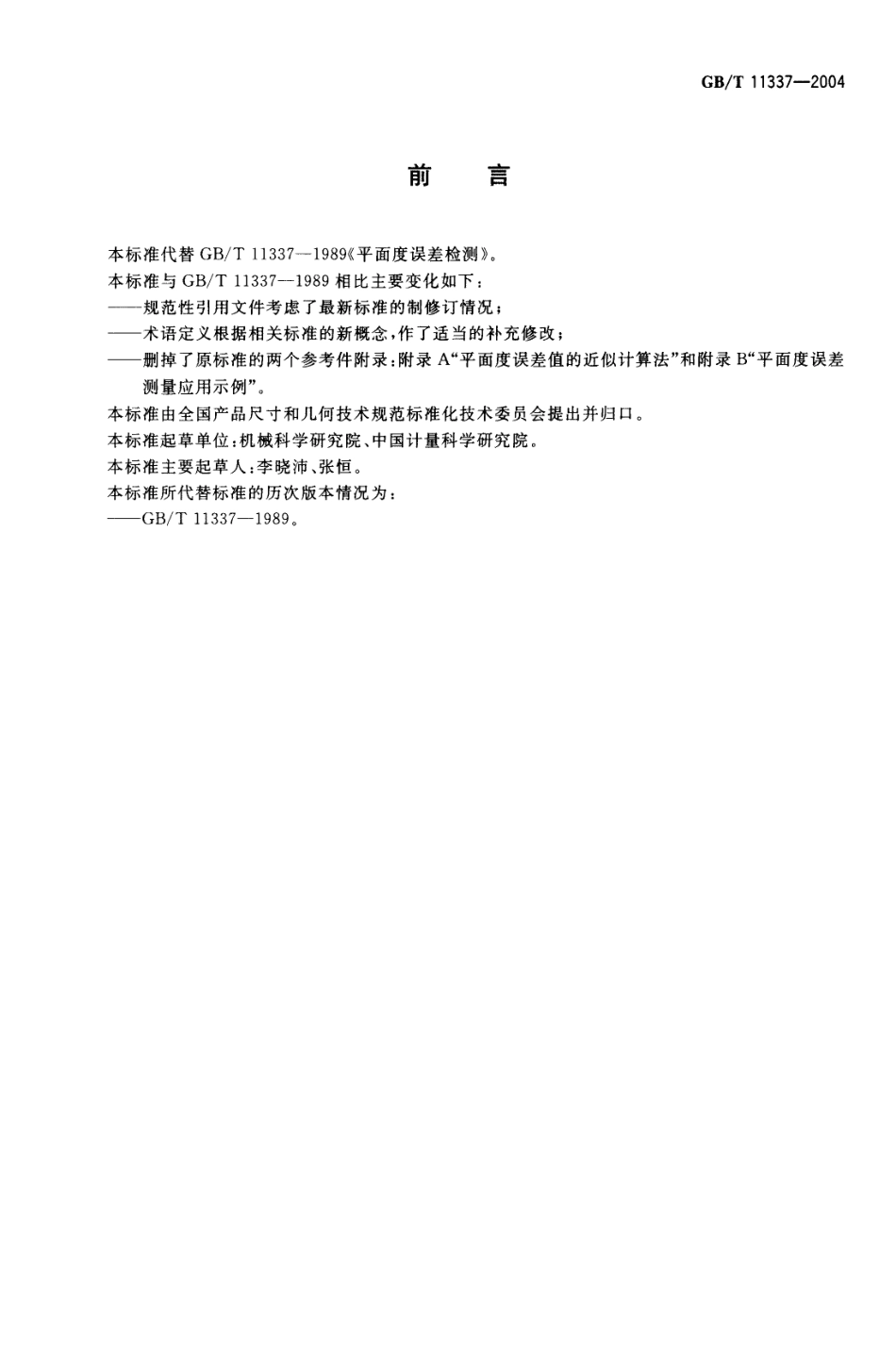

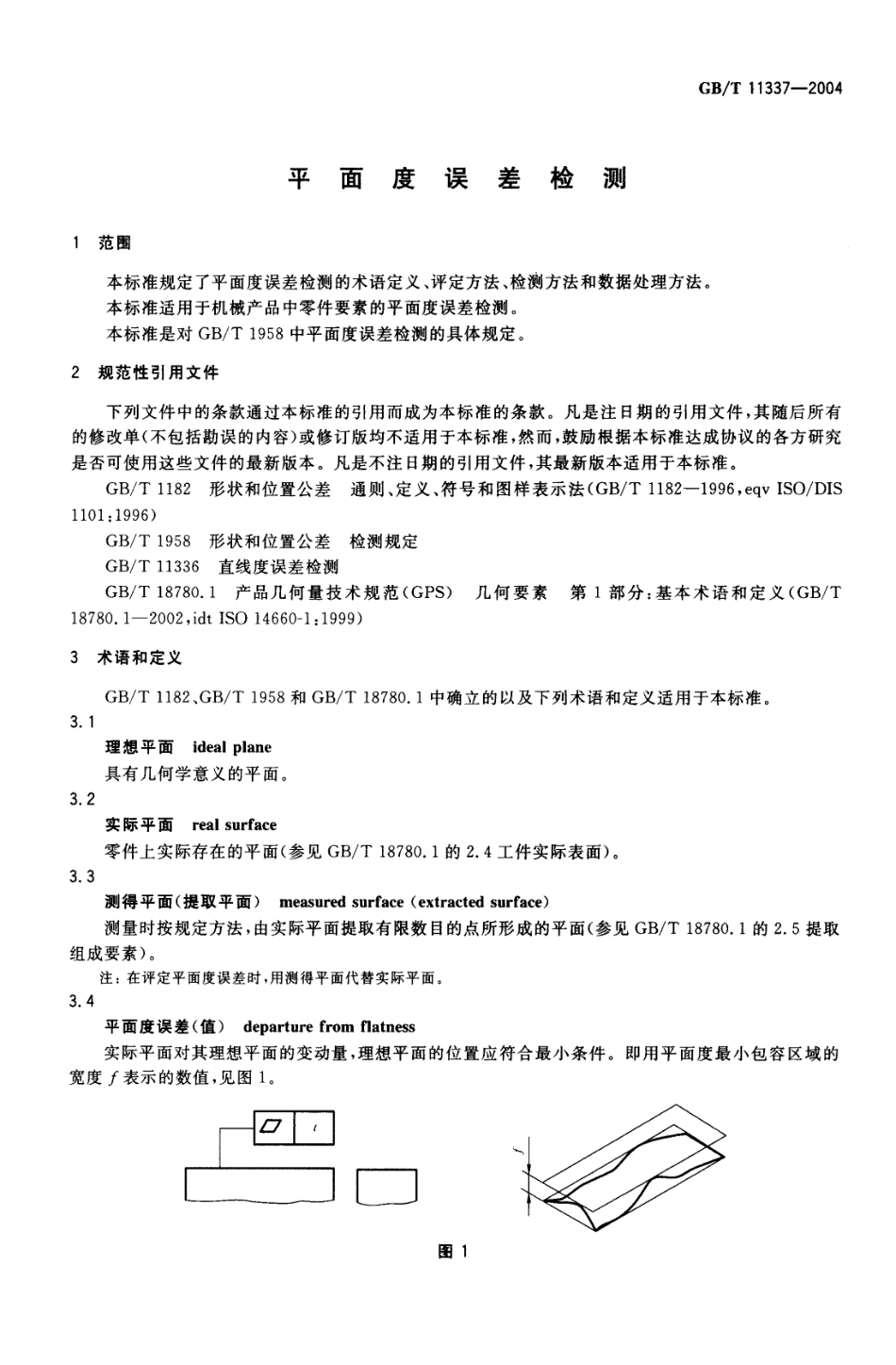

ICS17.040.10一一’。‘仿1中华人民共和国国家标准GB/T11337-2004代替GB11337-1989平面度误差检测Measurementofdeparturesfromflatness2004-11-11发布2005-07-01实施串督罐）臀霭嚼臀壕瞥臀鬓发布GB/T11337-2004前F刁本标准代替GB/T11337-1989《平面度误差检测》。本标准与GB/T11337-1989相比主要变化如下：—规范性引用文件考虑了最新标准的制修订情况；—术语定义根据相关标准的新概念，作了适当的补充修改；—删掉了原标准的两个参考件附录：附录A“平面度误差值的近似计算法”和附录B`‘平面度误差测量应用示例”。本标准由全国产品尺寸和几何技术规范标准化技术委员会提出并归口。本标准起草单位：机械科学研究院、中国计量科学研究院。本标准主要起草人：李晓沛、张恒。本标准所代替标准的历次版本情况为：—GB/T11337一1989。GB/T11337-2004平面度误差检测1范围本标准规定了平面度误差检测的术语定义、评定方法、检测方法和数据处理方法。本标准适用于机械产品中零件要素的平面度误差检测。本标准是对GB/T1958中平面度误差检测的具体规定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1182形状和位置公差通则、定义、符号和图样表示法（GB/T1182-1996,egvISO/DIS1101：1996)GB/T1958形状和位置公差检测规定GB/T11336直线度误差检测GB/T18780.1产品几何量技术规范（GPS)几何要素第1部分：基本术语和定义（GB/T18780.1一2002，idtISO14660-1：1999)3术语和定义GB/T1182,GB/T1958和GB/T18780.1中确立的以及下列术语和定义适用于本标准。3.1理想平面idealplane具有几何学意义的平面。3.2实际平面realsurface零件上实际存在的平面（参见GB/T18780.1的2.4工件实际表面）。3.3测得平面（提取平面）measuredsurface(extractedsurface)测量时按规定方法，由实际平面提取有限数目的点所形成的平面（参见GB/T18780.1的2.5提取组成要素）。注：在评定平面度误差时，用测得平面代替实际平面。3.4平面度误差（值）departurefromflatness实际平面对其理想平面的变动量，理想平面的位置应符合最小条件。即用平面度最小包容区域的宽度.f表示的数值，见图toOf口嘟户图1GB/T11337-20043.5平面度最小包容区域minim...
