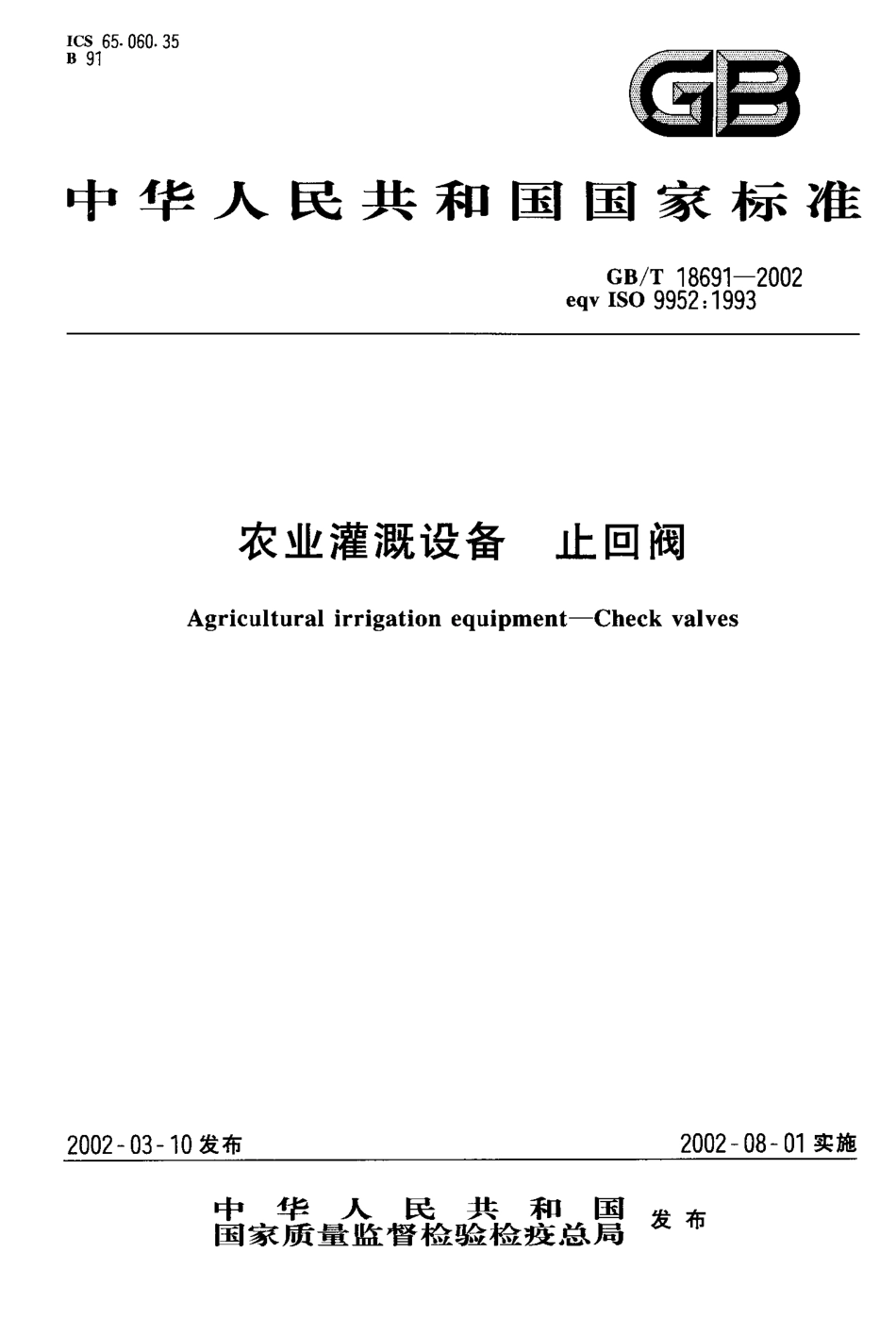

GB-T 18691-2002 农业灌溉设备 止回阀.PDF

I C S 6 5.0 6 0.3 5B 9 1暑黔中 华 人 民 共 和 国 国 家 标 准 G B/T 1 8 6 9 1-2 0 0 2e q v I S O 9 9 5 2:1 9 9 3农业灌溉设备止回阀A g r i c u l t u r a l i r r i g a t i o n e q u i p me n t-Ch e c k v a l v e s2 0 0 2 一 0 3 一 1 0发布2 0 0 2 一 0 8 一 0 1实施中华人民共和匡国 家 质 量 监 督 检 验 检 疫 总 晨G B/T 1 8 6 9 1-2 0 0 2前言 本标准等效采用国际标准 I S O 9 9 5 2:1 9 9 3 农业灌溉设备止回阀。本标准与I S O 9 9 5 2:1 9 9 3 的主要技术差异是:引 用的部分I S O标准转化为引用我国相应的国 家标准，但这些国家标准并不完全与相应国际标准等同或等效。本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会归口。本标准起草单位:中国农业机械化科学研究院节水灌溉工程装备中心。本标准主要起草人:兰才有、张咸胜、仪修堂、薛桂宁。G B/r 1 8 6 9 1-2 0 0 2I S O前言 I S O(国际标准化组织)是由各国标准化团体(I S O成员团体)组成的世界性联合组织。国际标准的制定工作通常是由I S O的技术委员会进行的。每个成员团体对某个已建立的技术委员会的项 目 感兴趣都有权力参加该委员会。与I S O有关的政府和非政府的国际组织，也可以参与此项工作。I S O和国际电工委员会(I E C)在所有电工标准化领域密切合作。由技术委员会通过的国际标准草案分发给其成员团体进行投票。作为国际标准发布要求至少 7 5的成员团体投赞成票。国际标准I S O 9 9 5 2 是由I S O/T C 2 3“农林拖拉机和机械技术委员会”中的S C 1 8 灌排设备和系统分技术委员会”负责制定的。中 华 人 民 共 和 国 国 家 标 准农业灌溉设备止回阀 G B/T 1 8 6 9 1-2 0 0 2e q v I S O 9 9 5 2:1 9 9 3A g r i c u l t u r a l i r r i g a t i o n e q u i p me n t-Ch e c k v a l v e s范围 本标准规定了止回阀的结构、技术要求和试验方法。该止回阀用于水温不超过 5 0 0C，并且水中可能含有某些农业常用类型和浓度的肥料和/或化学物质的农业灌溉系统。本标准所述的止回阀可用于含有肥料和/或化学物质的灌溉系统，仅指它对这些物质的耐腐蚀性。本标准并未认可止回阀可用作回流防止装置在系统中完全阻断反向水流。本标准适用于公称尺寸为 1 5 3 0 0 m m的止回阀。本标准不适用于完全阻断反向水流的回流防止装置，也不适用于水动和水控止回阀。引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 2 8 2 8-1 9 8 7 逐批检查计数抽样程序及抽样表(适用于连续批的检查)G B/T 7 3 0 6.1-2 0 0 0 5 5 0 密封管螺纹第 1 部分:圆柱内螺纹与圆锥外螺纹(e q v I S O 7-1:1 9 9 4)G B/T 7 3 0 6.2-2 0 0 0 5 5。密封管螺纹 第2 部分:圆锥内螺纹与圆锥外螺纹(e q v I S O 7-1:1 9 9 4)G B/T 9 1 1 3 9 1 2 4-2 0 0 0 钢制管法兰 G B/T 1 7 2 4 1.1 一1 7 2 4 1.7-1 9 9 8 铸铁管法兰(n e q I S O 7 0 0 5-2:1 9 8 8)G B/T 1 8 6 8 8-2 0 0 2 农业灌溉设备灌溉阀的压力损失试验方法(i d t I S O 9 6 4 4:1 9 9 3)GB/T 1 8 6 8 9-2 0 0 2 农业灌溉设备小 型手动塑料阀(e q v I S O 9 9 1 1:1 9 9 3)定义 本标准采用下列定义。3.1 止回阀c h e c k v a l v e 仅允许单向流动，并借助自动止回机构阻断反向水流的阀。该阀借助水流打开，水流停止时借助止回机构的重力或机械力(例如弹簧力)关闭。3.2 带有限位器的止回阀 c h e c k v a l v e c o m p l e t e w i t h s t o p 带有可调限位器来限制止回机构升起高度的止回阀。3.3 水平式止回阀 h o r iz o n t a l p a t t e r n c h e c k v a l v e 水平安装，进口和出口中心线在同一轴线上的止回阀。3.4 立式止回阀v e r t i c a l p a t t e r n c h e c k v a l v e 竖直安装，进口和出口中心线在同一轴线上的止回阀。3.5 角式止回阀 a n g l e p a t t e r n c h e c k v a l v e 倾斜安装，进口和出口中心线互成直角的止回阀。中华人民共和国国家质f监督检验检疫总局2 0 0 2-0 3 一 1 0批准2 0 0 2 一 0 8-0 1 实施c s/T 1 8 6 9 1-2 0 0 23.6 升 降 式 止回 阀 l i f t-t y p e c h e c k v a l v e 借助正常方向水流，将由圆盘、活塞或球组成的止回机构推离阀座的止回阀。3.7 旋启式止回阀 s w i n g-t y p e c h e c k v a l v e 止回机构由绕铰链旋转的圆盘或两个半圆盘组成的止回阀。3.8公 称 尺寸 n o m i n a l s i z e 用于表示阀规格的数字标记。它等于不需要中间接头即能与阀连接的管子的公称直径或螺纹尺寸。注1:如果进口和出口尺寸相同，则只用一组标记。3.9 公称压力 n o m i n a l p r e s s u r e 止回阀正常运行所需的紧靠阀进 口处的最大静水压力。3.1 0 可调限位器 a d j u s t a b l e s t o p 用来调节止回机构的运行范围(包括阀完全打开和完全关闭位置)的机构。3.1 1 阀座 b o d y s e a t 密闭元件(圆盘、活塞、球等)与之接触以切断水流的机加工环形表面。3.1 2 止回 机构 c h e c k m e c h a n i s m 断流或回流时关闭水流通道的可移动零件或部件。3.1 3 密 闭件 o b t u r a t o r 止回 阀内用于密闭水流通道的 运动件，它可能包含一个垫圈或类似的密 封件。3.1 4 完全打开 f u l l o p e n in g 当阀完全打开或止回机构顶住可调限位器时，止回机构所处的位置。3.1 5回 流 防 止 装置 b a c k f l o w p r e v e n t e r 用来防止可能危害人体健康的物质回流进人非灌溉供水系统的机械装置。分类止回阀按止回机构的类型或安装方式分类。注2:图1 一图7给出了各种止回阀的基本结构型式。本标准仅给出了结构示意图，这些结构不能看作是设计要求。按止回机构的类型分:a)旋启圆盘式(如图 1 所示);b)升降盘式(如图2和图 3 所示);c)文丘里升降盘式(如图 4 所示);d)活塞式(如图 5 所示);e)球式(如图 6 和图 7 所示)。按安装方式分:a)水平安装式(如图 1、图 2、图 5 和图 6 所示);b)竖直安装式(如图7所示);c)倾斜安装式(如图 3 和图4所示)。标记每个止回阀都应具有包含下列内容的清晰耐久标记:a)制造厂名称和/或注册商标;b)公称尺寸;C 公称压力;d)指示水流方向的箭头;e)当水平安装或竖直安装对于止回阀的正常运行非常重要时，应在止回阀上做标记“H”表示水平GB/T 1 8 6 9 1-2 0 0 2安装或标记“v”表示竖直安装。6技术要求6 门一般要求 止回阀中与水接触的零件应采用无毒材料，并在规定的工作条件下耐腐蚀。同一制造厂生产的相同规格、类型和型号的止回阀的所有零部件应能互换。正常工作条件下，暴露于紫外线中的止回阀塑料件应含有抗紫外线的添加剂。形成止回阀流道的塑料件应不透光或应能防止光线穿透。6.2 阀体长度 止回阀长度相对于制造厂产品样本或其他资料中声明长度的误差应不大于表 1 规定的允许偏差。表 l 长度允许偏差mm允 许 偏 差封-创阀体长度 稼 6 0 0 6 0 06.3 接 口 制造厂可采用下列接口方式之一:a)直接与 供水管道连接的螺纹接口，螺纹端应具有六角形凸台或其他便于夹持的形状，接口 螺纹应符合G B/T 7 3 0 6.1 7 3 0 6.2 的规定。如果通过一个中间 接头与供水管道连接，止回阀接口 可以 是其他型式螺纹，但与供水管道连接中间接头的螺纹应符合G B/T 7 3 0 6.1 7 3 0 6.2 的 规定;b)根据止回阀阀 体的 材料，分别符合G B/T 9 1 1 3 9 1 2 4 或G B/T 1 7 2 4 1.1 1 7 2 4 1.7 规定的法兰接 口;c)其他方式。6.4 止回机构6.4 门为便于维修和更换，止回机构及其零部件应能拆卸。断流时，密闭件(圆盘、活塞或球)应能接触阀座，并能在制造厂推荐的所有安装方式下封闭水流通道。止回机构的材料和结构应能防止移动件运行时相互卡滞。6.4.2 带有旋启圆盘或两个半圆盘止回机构 见 4.l a)的止回阀应满足如下要求:圆盘可拆卸;两个半圆盘组装后不会脱开。6.4.3 带有升降盘式止回机构 见 4.l b)和 4.l c)的止回阀应满足下列要求:带有垫圈的圆盘组装后不会脱开。升降盘式止回阀的结构应防止圆盘脱开，并确保圆盘和阀座正常接触，密封可靠。止回阀的密封性试验应指出是否符合上述要求。6.4.4 带有活塞式止回机构的止回阀 见4.l d)应满足如下要求:为保证关闭位置活塞与阀座之间可靠密封，活塞应采用弹性材料。6.4.5 带有球形止回机构的止回阀 见 4.l e)应满足如下要求:球的结构应保证在关闭位置与阀座正常接触，密封可靠。6.5阀座 阀座可以是阀体的一部分，也可以是装在阀体内的可更换圆环。6.6 可调限位器 制造厂应保证限位器的所有部位充分紧固。限位器应调节方便，动作可靠，并不会因振动而松动。如果限位器被安装在阀杆上，手柄应采用机械方式固定。G B/T 1 8 6 9 1-2 0 0 2 可调限位器及其零部件应能有效地承受开启转矩和关闭转矩。该转矩数值上等于以mm计的阀的公称尺寸，单位为N ma7 机械性能和功 能特性试验71 一般要求 除非另有规定，所有试验都应在温度为 1 0 -3 0 的清水中进行。试验用水应首先用一个孔眼尺寸为1 2 0 da m的网 式过滤器过滤。测量各种参数所用仪表的测量值相对于真值的允许偏差为士2 0 0 07.2 抽样和验收规则7.2.1 M式检验 样本应由检测部门从批量为2 0 5 0 个相同规格的止回阀中随机抽取。各检验项目所需的样本大小应符合表 2 的规定。如果样本中的不合格数等于或小于表 2 中的合格判定数，则判定该批合格;如果样本中的不合格数大于合格判定数，则判定该批不合格7.2.2 验收检验 当对生产批或装运批进行验收时，抽样应按G B/T 2 8 2 8 的规定进行，采用合格质量水平(AQ L)2.5和 特殊检 验水平S-4,对 7.3和7.4 规定的检验项目，样本应按G B/T 2 8 2 8 的规定随机抽取。如果样本中的不合格数不大于GB/T 2 8 2 8 规定的合格判定数，则判定该生产批或装运批符合本标准的规定。表 2 样本大小和合格判定数条款号检 验 项 目样本大小合格判定数7.3耐 压 性 能
