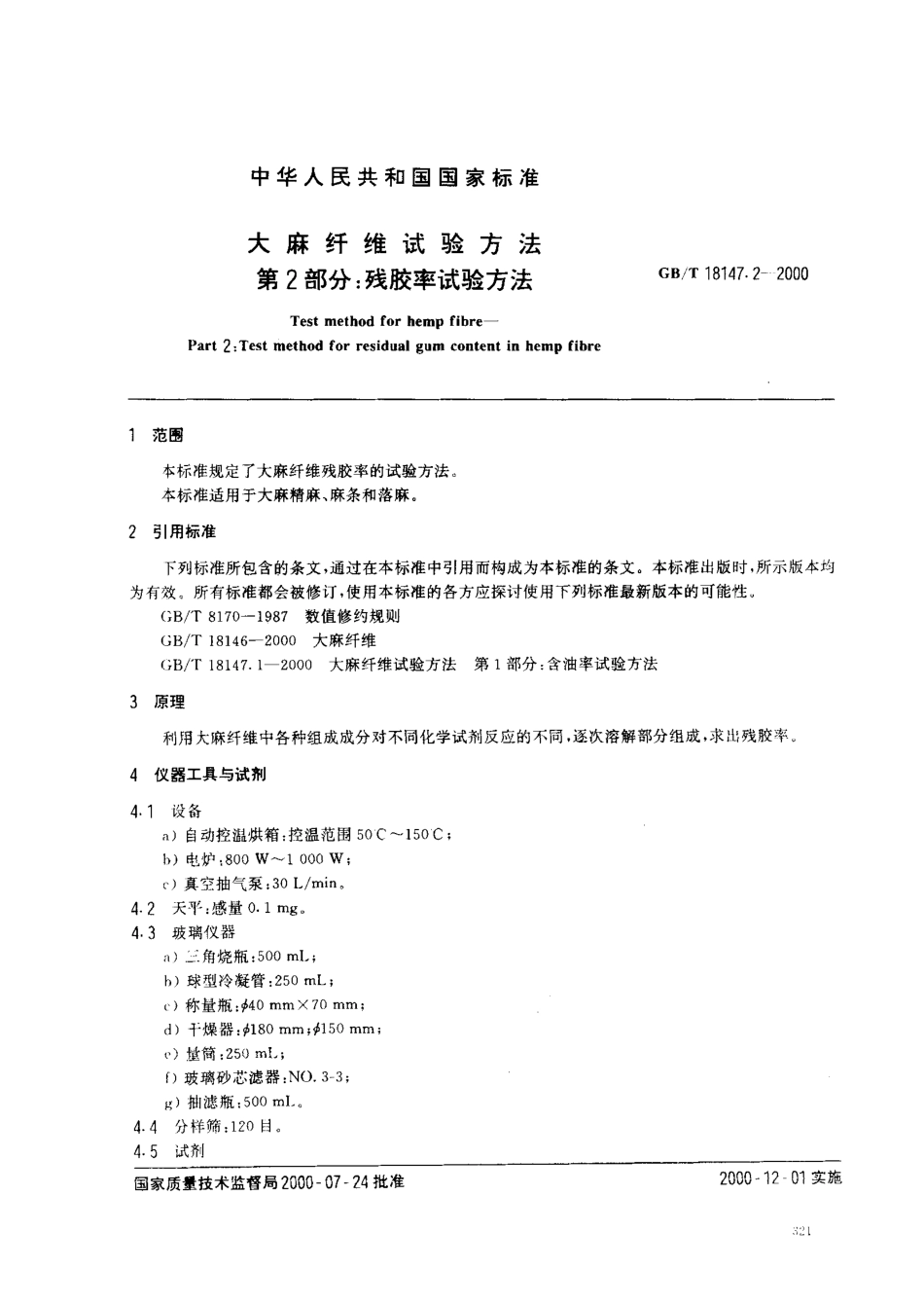

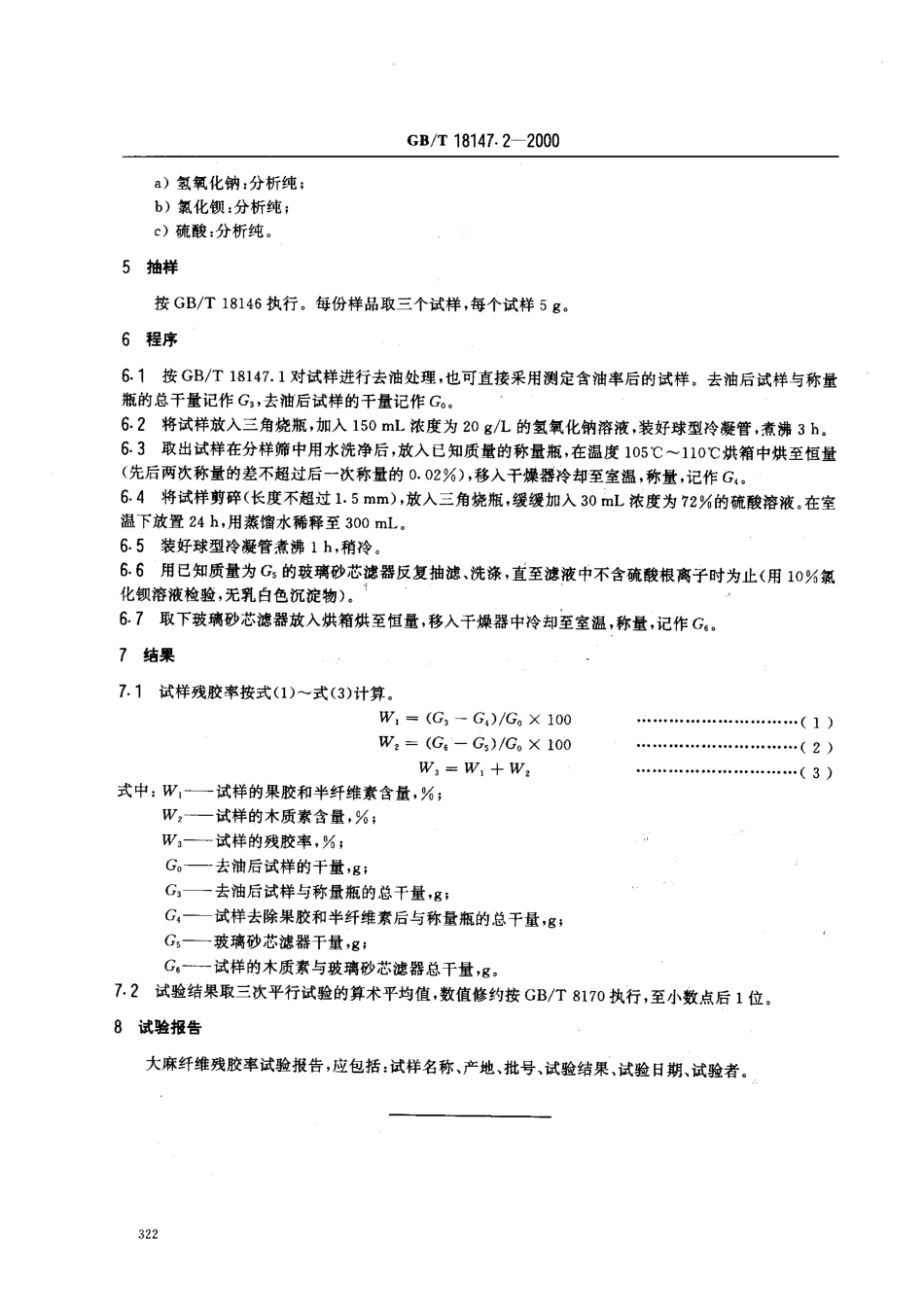

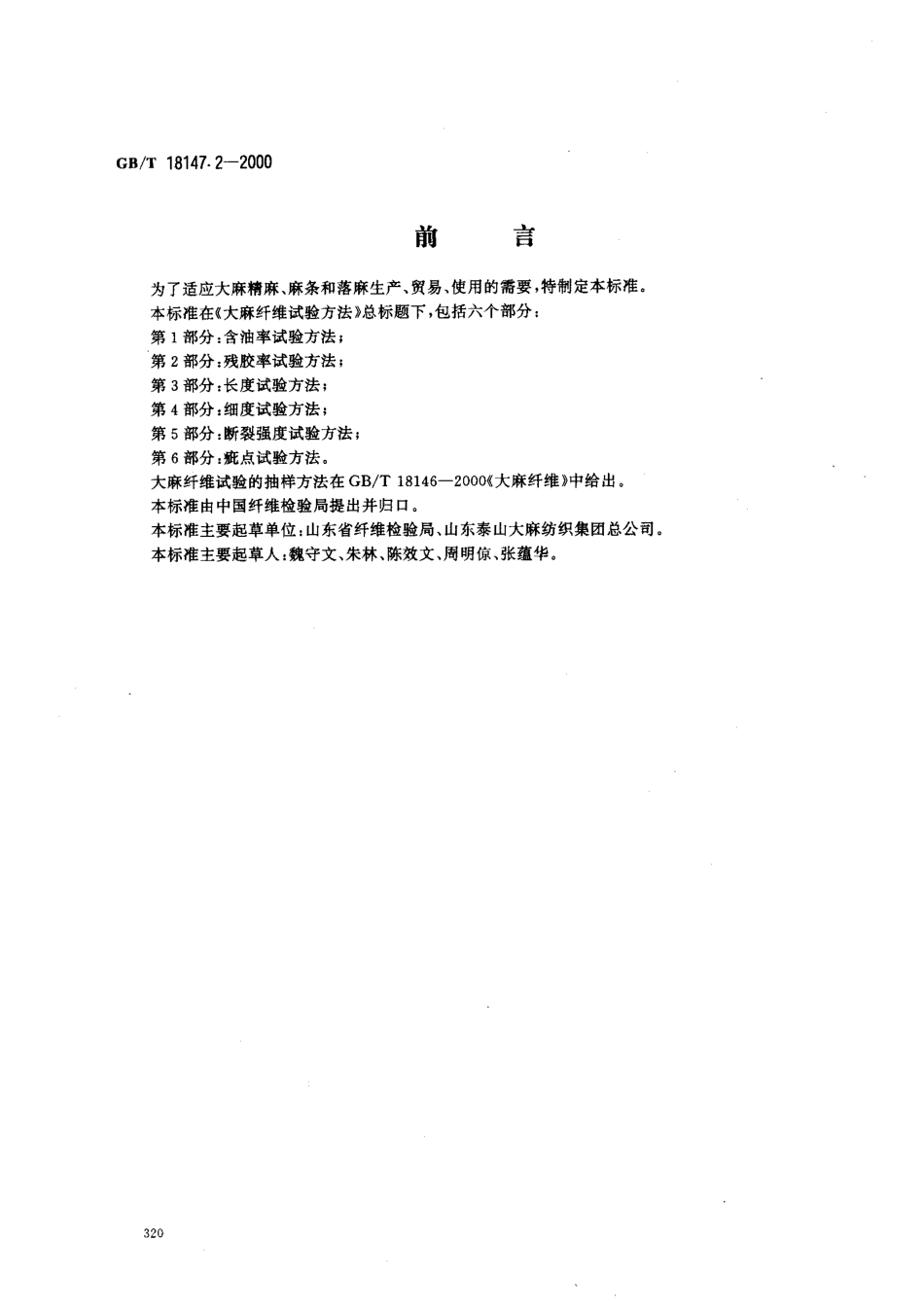

Gs/T18147.2-2000前言为了适应大麻精麻、麻条和落麻生产、贸易、使用的需要，特制定本标准。本标准在《大麻纤维试验方法》总标题下，包括六个部分:第1部分:含油率试验方法;第2部分:残胶率试验方法;第3部分:长度试验方法;第4部分:细度试验方法;第5部分:断裂强度试验方法;第6部分:疵点试验方法。大麻纤维试验的抽样方法在GB/T18146-2000K大麻纤维》中给出。本标准由中国纤维检验局提出并归口。本标准主要起草单位:山东省纤维检验局、山东泰山大麻纺织集团总公司。本标准主要起草人:魏守文、朱林、陈效文、周明惊、张蕴华。中华人民共和国国家标准大麻纤维试验方法第2部分:残胶率试验方法GB/T18147-2--2000Testmethodforhempfibre-Part2;Testmethodforresidualgumcontentinhempfibre1范围本标准规定了大麻纤维残胶率的试验方法本标准适用于大麻精麻、麻条和落麻。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T8170-1987数值修约规则GB/T18146-2000大麻纤维(;B/"r18147.1-200。大麻纤维试验方法第1部分:含油率试验方法3原理利用大麻纤维中各种组成成分对不同化学试剂反应的不同，逐次溶解部分组成，求出残胶率4仪器工具与试剂4门设备a)自动控温烘箱控温范围50C-150C;}，)电炉:800W-v1000W;。)真空抽气泵:30L/mine4.2天平:感量。.1mg4.3玻璃仪器0止角烧瓶:500ml;h)球型冷凝管:250mL;。)称量瓶:040mmX70mm;d)干燥器:声180mm;声150mm;。)世简:250ml;f)玻璃砂芯滤器:NO.3-3;F;)抽滤瓶500ml。4.4分样筛:120目4.5试剂__一一一一-一一一一一一--~-~--国家质量技术监督局2000一07一24批准2000一12-01实施GB/T18147.2-2000a)氢氧化钠:分析纯b)氯化钡:分析纯;c)硫酸:分析纯。5抽样按GB/T18146执行。每份样品取三个试样，每个试样5g,6程序6.1按GB/T18147.1对试样进行去油处理，也可直接采用测定含油率后的试样。去油后试样与称量瓶的总干量记作G,，去油后试样的干量记作Go,6.2将试样放人三角烧瓶，加人150mL浓度为20g/L的氢氧化钠溶液，装好球型冷凝管，煮沸3h,6-3取出试样在分样筛中用水洗净后，放入已知质量的称量瓶，在温度105'C-110'C烘箱中烘至恒量(先后两次称量的差不超过后一次称量的。.02%)，移人干燥器冷却至室温，称量，记作G6.4将试样剪碎(长度不超过1.5mm)，放入三角烧瓶，缓缓加入30mL浓度为72%的硫酸溶液。...
