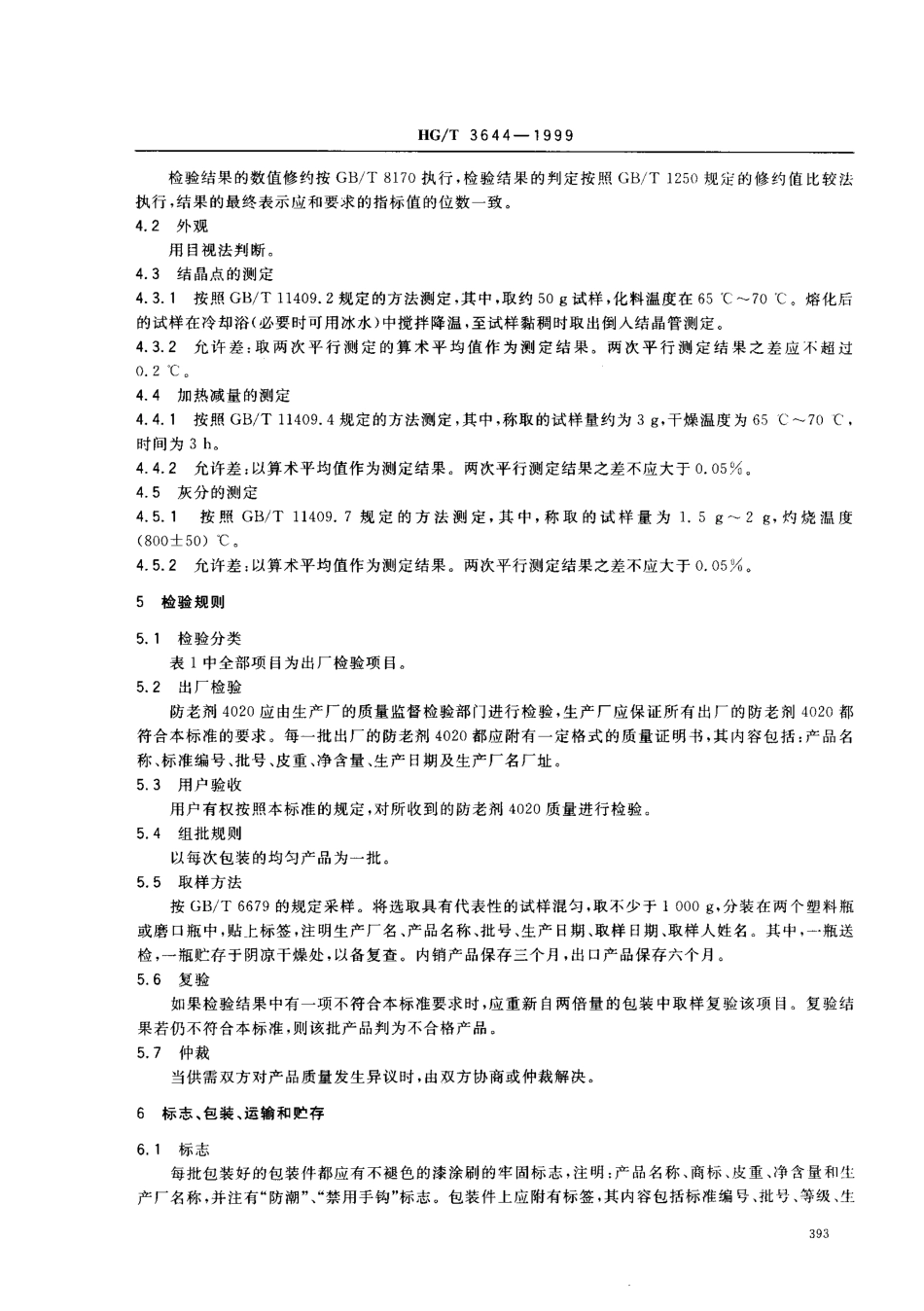

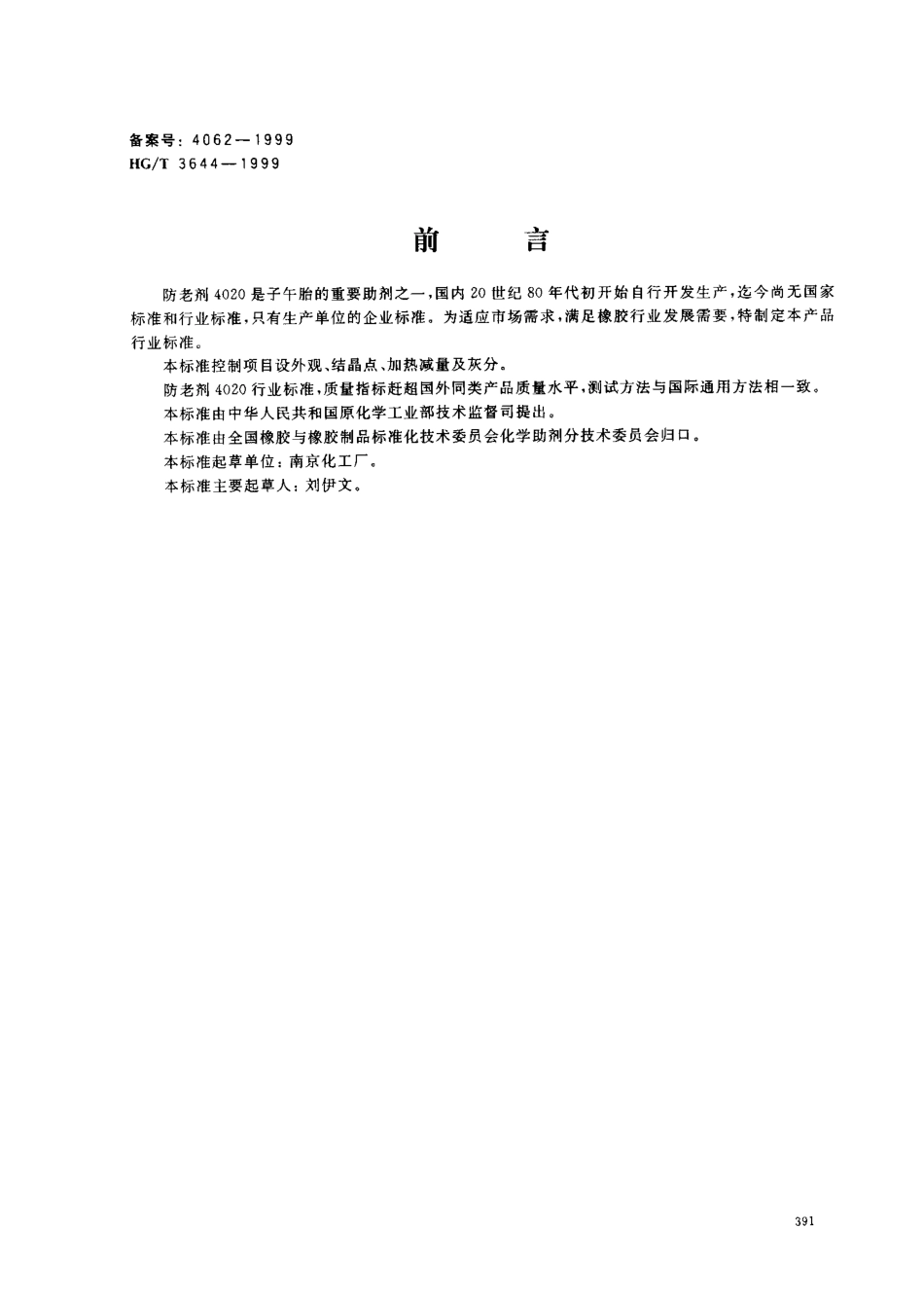

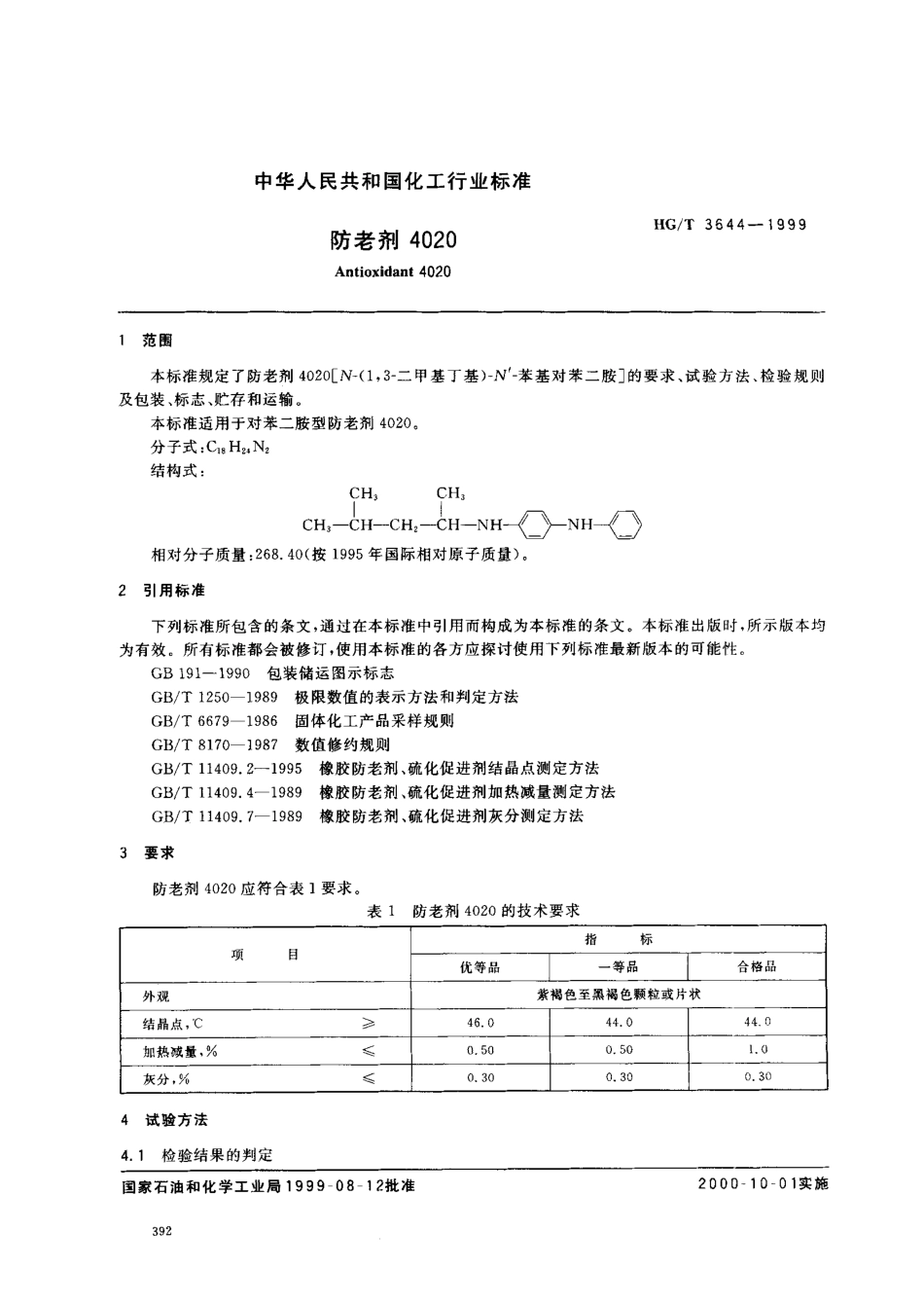

备案号:4062一1999HG/T3644一1999前言防老剂4020是子午胎的重要助剂之一，国内20世纪80年代初开始自行开发生产，迄今尚无国家标准和行业标准，只有生产单位的企业标准。为适应市场需求，满足橡胶行业发展需要，特制定本产品行业标准本标准控制项目设外观、结晶点、加热减量及灰分。防老剂4020行业标准，质量指标赶超国外同类产品质量水平，测试方法与国际通用方法相一致。本标准由中华人民共和国原化学工业部技术监督司提出。本标准由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会归口。本标准起草单位:南京化工厂。本标准主要起草人:刘伊文。中华人民共和国化工行业标准防老剂4020Antioxidant4020HG/T3844一1999范围本标准规定了防老剂及包装、标志、贮存和运输4020[N-G,3一二甲基丁基)-N'一苯基对苯二胺]的要求、试验方法、检验规则本标准适用于对苯二胺型防老剂4020,分子式:CeHz,Nz结构式:CH,CH3}}CH3-CH-CHi-CH-NH-相对分子质量:268.40按1995年国际相对原子质量)夕卜NH-护义2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-1990包装储运图示标志GB/T1250-1989极限数值的表示方法和判定方法GB/T6679-1986固体化工产品采样规则GB/T8170-1987数值修约规则GB/T11409.2-1995橡胶防老剂、硫化促进剂结晶点测定方法GB/T11409.4-1989橡胶防老剂、硫化促进剂加热减量测定方法GB/T11409.7-1989橡胶防老剂、硫化促进剂灰分测定方法3要求防老剂402。应符合表1要求。表1防老剂402。的技术要求项目指标优等品一等品合格品外观紫褐色至黑褐色颗粒或片状结晶点，℃妻46.044.044.0加热减量，%(0_500.501.0灰分，%提0.300.300.304试验方法4.1检验结果的判定国家石油和化学工业局1999一08一12批准2000一10一01实施HG/T3644一1999检验结果的数值修约按GB/T8170执行，检验结果的判定按照GB/T1250规定的修约值比较法执行，结果的最终表示应和要求的指标值的位数一致。4.2外观用目视法判断。4.3结晶点的测定4.3.1按照GB/T11409.2规定的方法测定，其中，取约50g试样，化料温度在65'C-70℃。熔化后的试样在冷却浴(必要时可用冰水)中搅拌降温，至试样钻稠时取出倒人结晶管侧定。4.3.2允许差:取两次平行测定的算术平均值作为测定结果。两次平行测定结果之差应不超过0.20C。4.4加热减量的测定4.4.1按照GB/T11409.4规...
