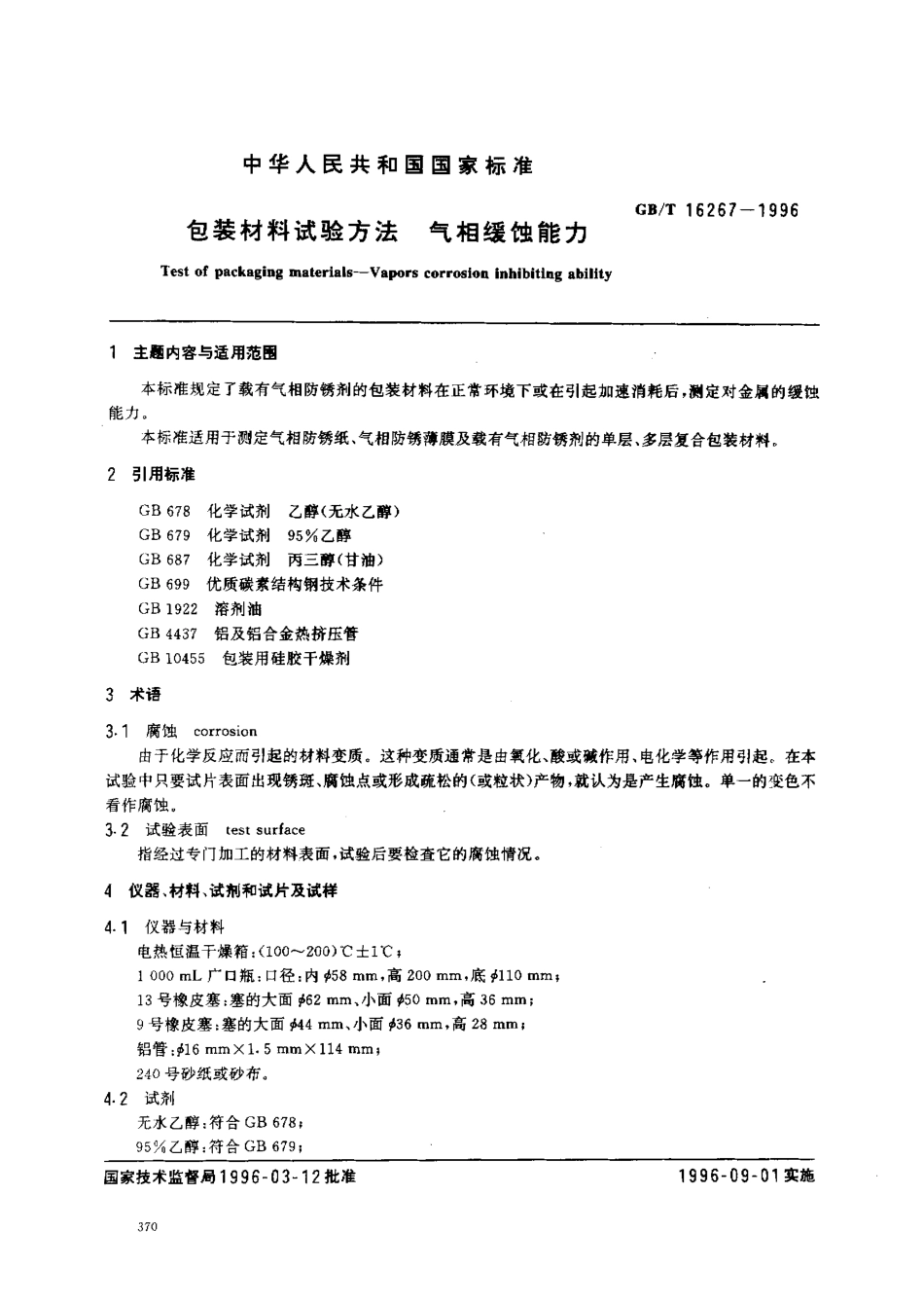

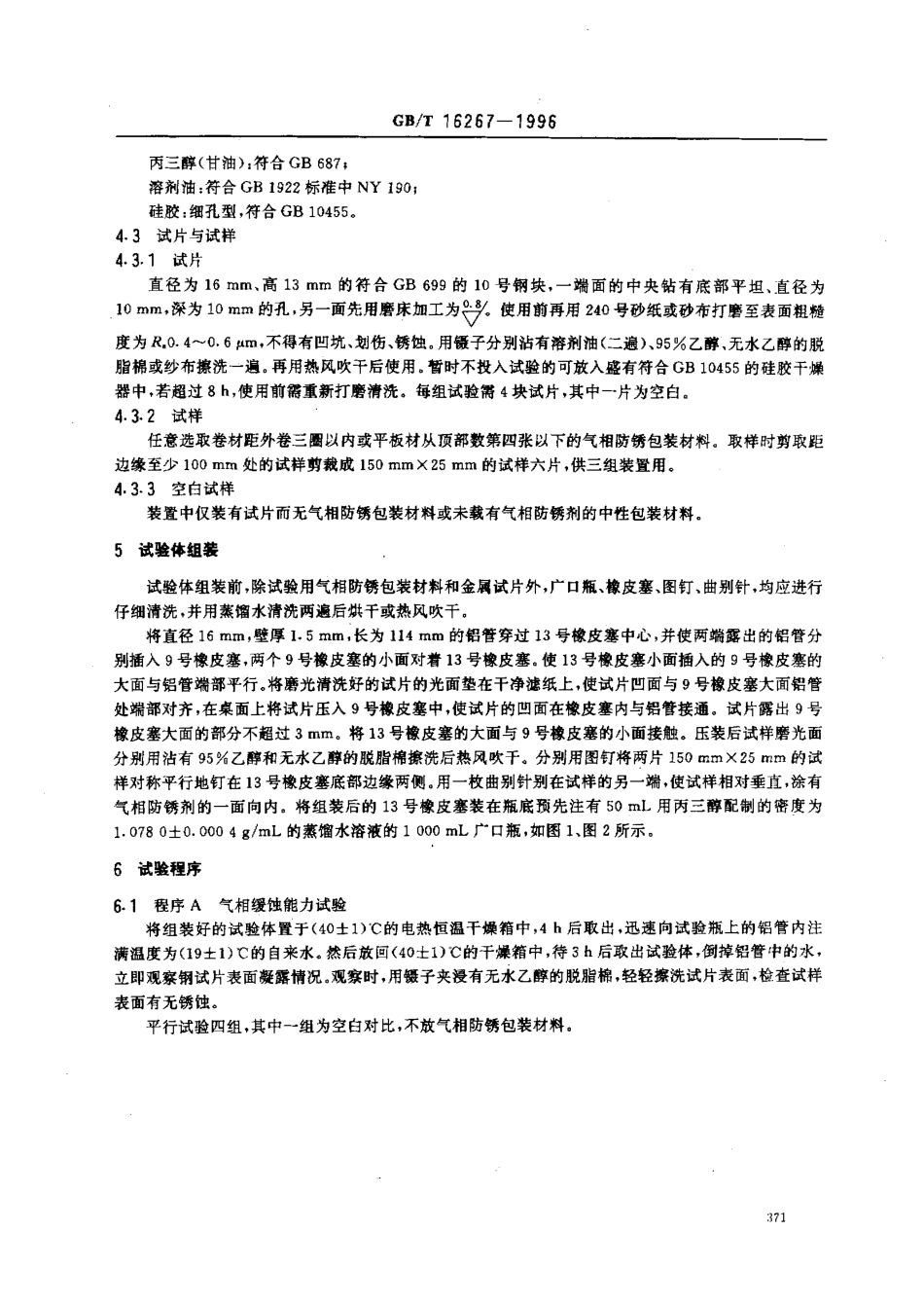

中华人民共和国国家标准GB/T16267一1996包装材料试验方法气相缓蚀能力Testofpackagingmaterials-Vaporscorrosioninhibitingability1主题内容与适用范围本标准规定了载有气相防锈剂的包装材料在正常环境下或在引起加速消耗后，侧定对金属的缓蚀能力。本标准适用于测定气相防锈纸、气相防锈薄膜及载有气相防锈剂的单层、多层复合包装材料。2引用标准GB678化学试剂乙醉(无水乙醇)GB679化学试剂95%乙醇GB687化学试剂丙三醇(甘油)GB699优质碳素结构钢技术条件GB1922溶剂油GB4437铝及铝合金热挤压管GB10455包装用硅胶干燥剂3术语3.1腐蚀corrosion由于化学反应而引起的材料变质。这种变质通常是由氧化、酸或碱作用、电化学等作用引起。在本试验中只要试片表面出现锈斑、腐蚀点或形成疏松的(或粒状)产物，就认为是产生腐蚀。单一的变色不看作腐蚀。3.2试验表面testsurface指经过专门加工的材料表面，试验后要检查它的腐蚀情况。4仪器、材科、试剂和试片及试样4.1仪器与材料电热恒温干燥箱:(100-200)℃士i`C;1000ml,广口瓶:口径:内尹58mm，高200mm，底子110mm;13号橡皮塞:塞的大面X62mm、小面050mm,高36mm;9号橡皮塞:塞的大面X44mm、小面笋36mm,高28mm;铝管:"16mmX1.5mmX114mm;24。号砂纸或砂布。4.2试剂无水乙醇:符合GB678;95%乙醇:符合GB679;国家技术监瞥局1996一03一12批准1996一09一01实施GB/T16267一1996丙三醉(甘油):符合GB687;溶剂油:符合GB1922标准中NY190;硅胶:细孔型，符合GB10455,4.3试片与试样4.3.1试片直径为16mm,高13mm的符合GB699的10号钢块，一端面的中央钻有底部平坦、_直径为10mm,深为10“的孔，另一面先用磨床加工为笋使用前再用“40号砂纸或砂布打磨至表面粗糙度为R,O.4-0.6pm，不得有凹坑、划伤、锈蚀。用镊子分别沾有溶剂油(二遍),95%乙醉、无水乙醇的脱脂棉或纱布擦洗一遍。再用热风吹干后使用。暂时不投入试验的可放入盛有符合GB10455的硅胶干燥器中，若超过8h，使用前需重新打磨清洗。每组试验需4块试片，其中一片为空白。4.3.2试样任意选取卷材距外卷三圈以内或平板材从顶部数第四张以下的气相防锈包装材料。取样时剪取距边缘至少100二、处的试样剪裁成150mmX25mm的试样六片，供三组装置用。4.3.3空白试样装置中仅装有试片而无气相防锈包装材料或未载有气相防锈剂的中性包装材料。5试验体组装试验体组装前，除试验用气相防锈包装材料和金属试片外，广口瓶、橡皮塞、图钉、曲别针，均应进行仔细清洗，并用蒸馏水清洗两遏后烘干或热...
