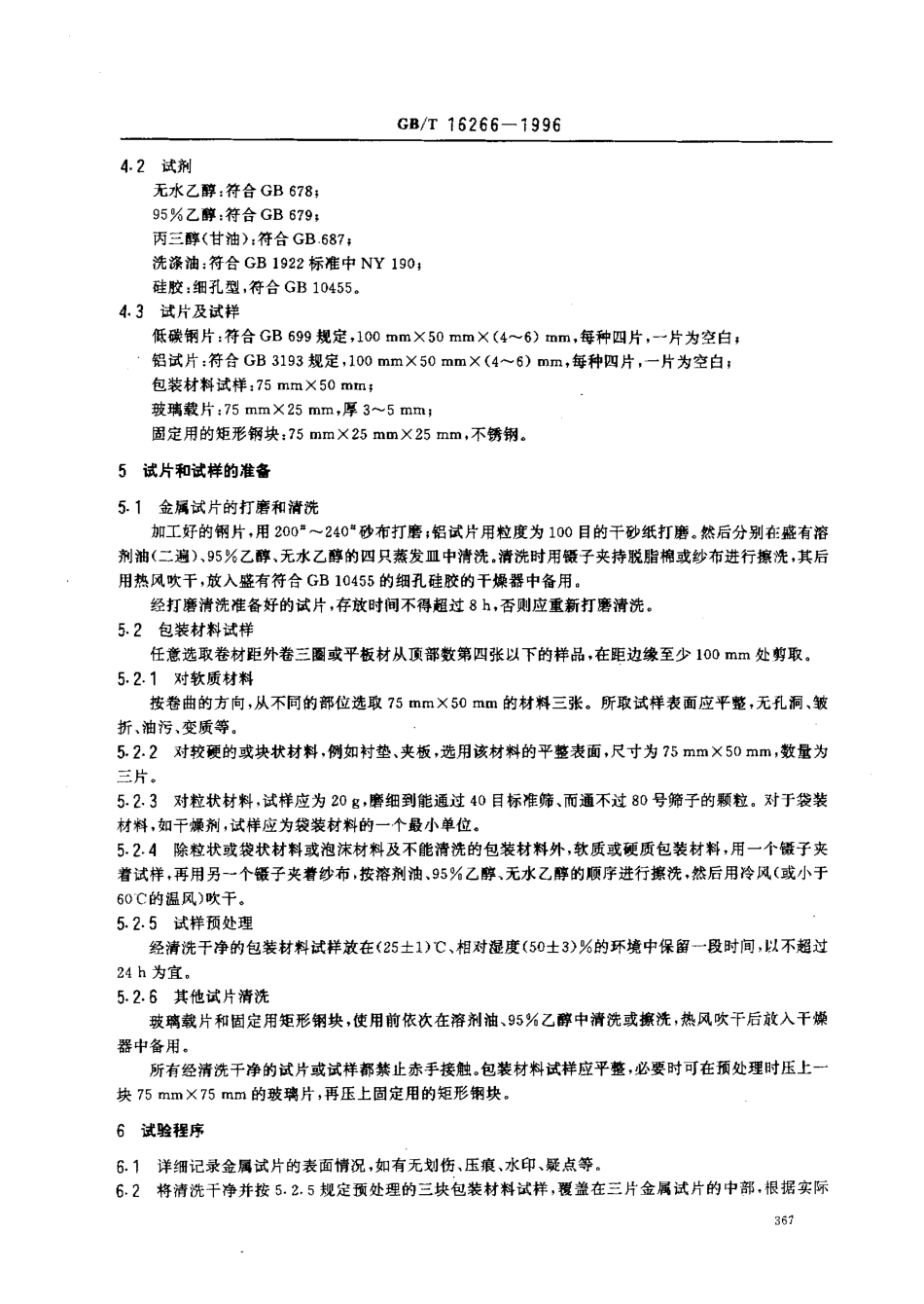

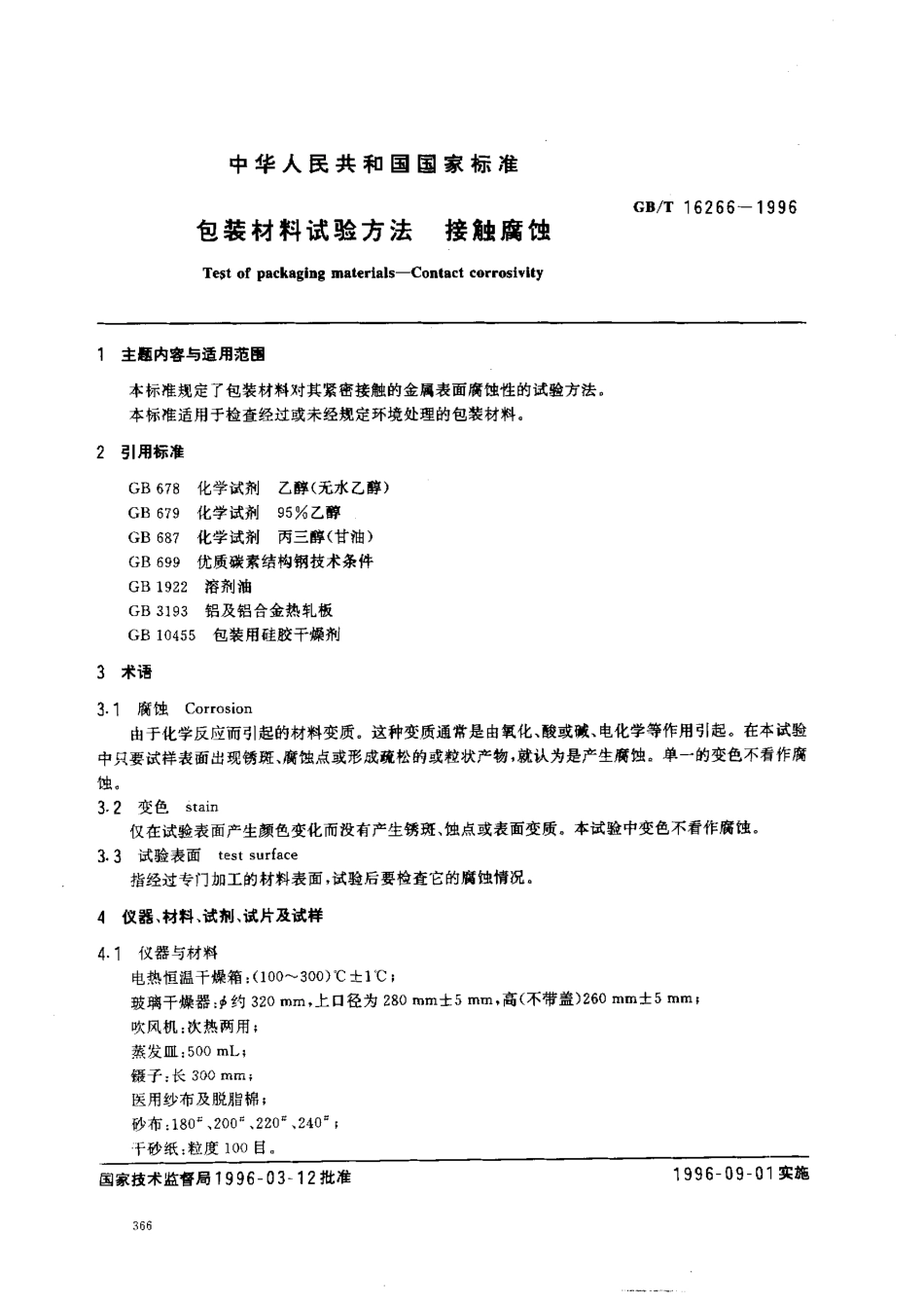

中华人民共和国国家标准GB/T16266一1996包装材料试验方法接触腐蚀Testofpackagingmaterials-Contactcorrosivity1主题内容与适用范围本标准规定了包装材料对其紧密接触的金属表面腐蚀性的试验方法。本标准适用于检查经过或未经规定环境处理的包装材料.2引用标准GB678化学试剂乙醉(无水乙醇)GB679化学试剂95%乙醇GB687化学试剂丙三醇(甘油)GB699优质碳素结构钢技术条件GB1922溶剂油GB3193铝及铝合金热轧板GB10455包装用硅胶干燥剂3术语3.1腐蚀corrosion由于化学反应而引起的材料变质。这种变质通常是由氧化、酸或碱、电化学等作用引起。在本试验中只要试样表面出现锈斑、腐蚀点或形成疏松的或粒状产物，就认为是产生腐蚀。单一的变色不看作腐蚀。3.2变色stain仅在试验表面产生颜色变化而没有产生锈斑、蚀点或表面变质。本试验中变色不看作腐蚀。3.3试验表面testsurface指经过专门加工的材料表面，试验后要检查它的腐蚀情况。4仪器、材料、试荆、试片及试样4.1仪器与材料电热恒温千操箱:(100^300)℃士1`C;玻璃千燥器:笋约320mm，上口径为280mm士5mm,高(不带盖)260mm士5mm;吹风机:次热两用;蒸发皿:500mL;镊子;长3。。mm:医用纱布及脱脂棉;砂布:180`,200`,220`,240`;一干砂纸粒度100目。国家技术监督局1996一03-12批准1996一09一01实施C丑IT16266一19964.2试剂无水乙醉:符合GB678;95%乙醇:符合GB679;丙三醇(甘油):符合GB687;洗涤油;符合GB1922标准中NY190;硅胶:细孔型，符合GB10455,4.3试片及试样低碳钢片:符合GB699规定，100mmX50mmX(4^-6)mm，每种四片，一片为空白，铝试片:符合GB3193规定，100mmX50mmX(4-6)mm，每种四片，一片为空白;包装材料试样:75mmX50mm;玻璃载片:75mmX25mm,厚3-5mm;固定用的矩形钢块:75mmX25mmX25mm，不锈钢。5试片和试样的准备5.1金属试片的打磨和清洗加工好的钢片，用200`^-240“砂布打磨;铝试片用粒度为100目的干砂纸打磨。然后分别在盛有溶剂油(二遍),95%乙醇、无水乙醉的四只蒸发皿中清洗。清洗时用镊子夹持脱脂棉或纱布进行擦洗，其后用热风吹干，放人盛有符合GB10455的细孔硅胶的干燥器中备用。经打磨清洗准备好的试片，存放时间不得超过8h，否则应重新打磨清洗。5.2包装材料试样任意选取卷材距外卷三圈或平板材从顶部数第四张以下的样品，在距边缘至少100mm处剪取。5.2.1对软质材料按卷曲的方向，从不同的部位选取75mmX50mm的材料三张。所取试样表面应平整，无孔洞、皱折、油污、变质等.5.2.2三片。5.2.3对较硬的或块状...
