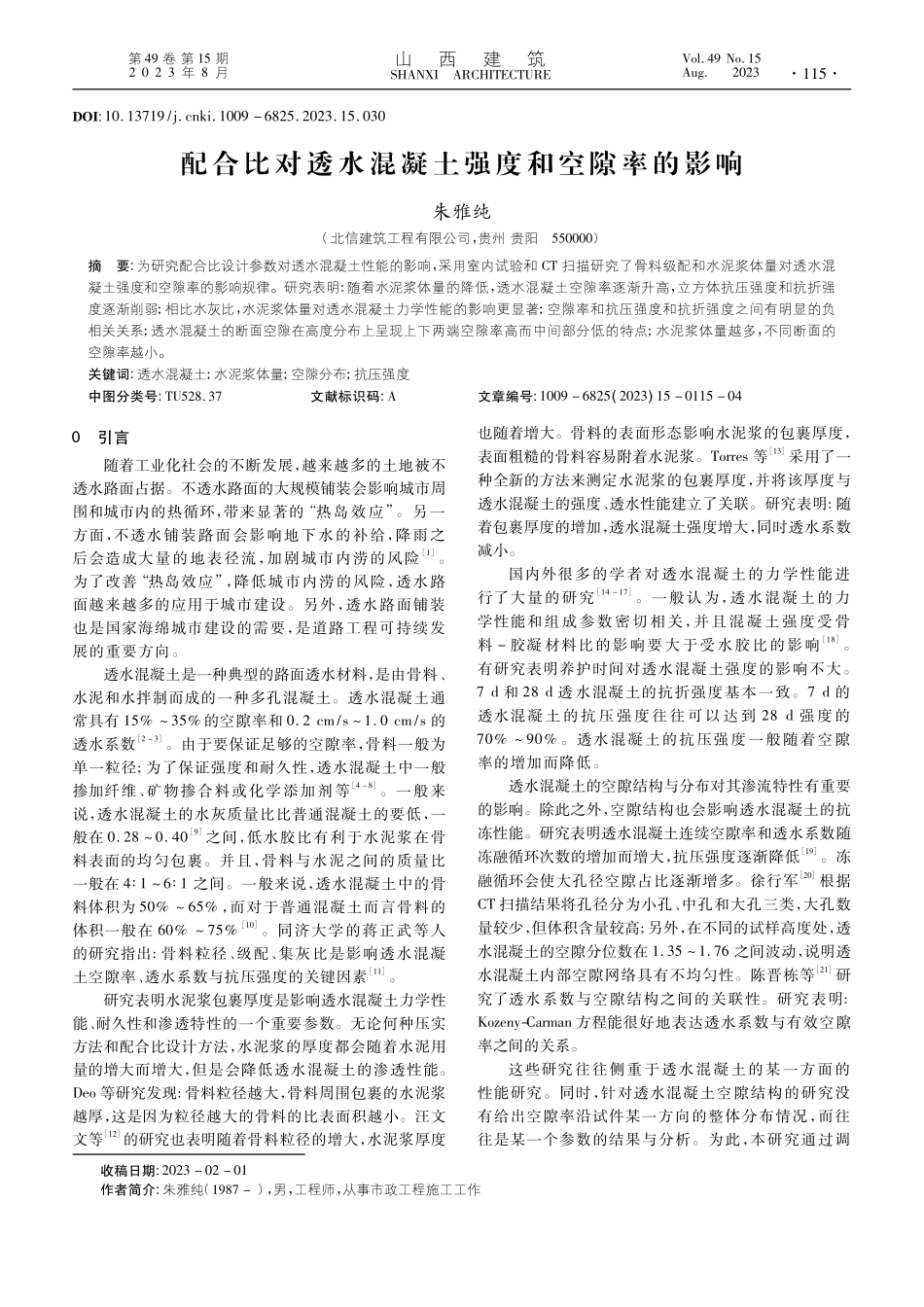

DOI:10．13719/j．cnki．1009－6825．2023．15．030配合比对透水混凝土强度和空隙率的影响收稿日期:2023－02－01作者简介:朱雅纯(1987－)，男，工程师，从事市政工程施工工作朱雅纯(北信建筑工程有限公司，贵州贵阳550000)摘要:为研究配合比设计参数对透水混凝土性能的影响，采用室内试验和CT扫描研究了骨料级配和水泥浆体量对透水混凝土强度和空隙率的影响规律。研究表明:随着水泥浆体量的降低，透水混凝土空隙率逐渐升高，立方体抗压强度和抗折强度逐渐削弱;相比水灰比，水泥浆体量对透水混凝土力学性能的影响更显著;空隙率和抗压强度和抗折强度之间有明显的负相关关系;透水混凝土的断面空隙在高度分布上呈现上下两端空隙率高而中间部分低的特点;水泥浆体量越多，不同断面的空隙率越小。关键词:透水混凝土;水泥浆体量;空隙分布;抗压强度中图分类号:TU528．37文献标识码:A文章编号:1009－6825(2023)15－0115－040引言随着工业化社会的不断发展，越来越多的土地被不透水路面占据。不透水路面的大规模铺装会影响城市周围和城市内的热循环，带来显著的“热岛效应”。另一方面，不透水铺装路面会影响地下水的补给，降雨之后会造成大量的地表径流，加剧城市内涝的风险［1］。为了改善“热岛效应”，降低城市内涝的风险，透水路面越来越多的应用于城市建设。另外，透水路面铺装也是国家海绵城市建设的需要，是道路工程可持续发展的重要方向。透水混凝土是一种典型的路面透水材料，是由骨料、水泥和水拌制而成的一种多孔混凝土。透水混凝土通常具有15%～35%的空隙率和0．2cm/s～1．0cm/s的透水系数［2－3］。由于要保证足够的空隙率，骨料一般为单一粒径;为了保证强度和耐久性，透水混凝土中一般掺加纤维、矿物掺合料或化学添加剂等［4－8］。一般来说，透水混凝土的水灰质量比比普通混凝土的要低，一般在0．28～0．40［9］之间，低水胶比有利于水泥浆在骨料表面的均匀包裹。并且，骨料与水泥之间的质量比一般在4∶1～6∶1之间。一般来说，透水混凝土中的骨料体积为50%～65%，而对于普通混凝土而言骨料的体积一般在60%～75%［10］。同济大学的蒋正武等人的研究指出:骨料粒径、级配、集灰比是影响透水混凝土空隙率、透水系数与抗压强度的关键因素［11］。研究表明水泥浆包裹厚度是影响透水混凝土力学性能、耐久性和渗透特性的一个重要参数。无论何种压实方法和配合比设计方法，水泥浆的厚度都会随着水泥用量的增大而增大，但是会降低透水混凝土的渗透性能...
