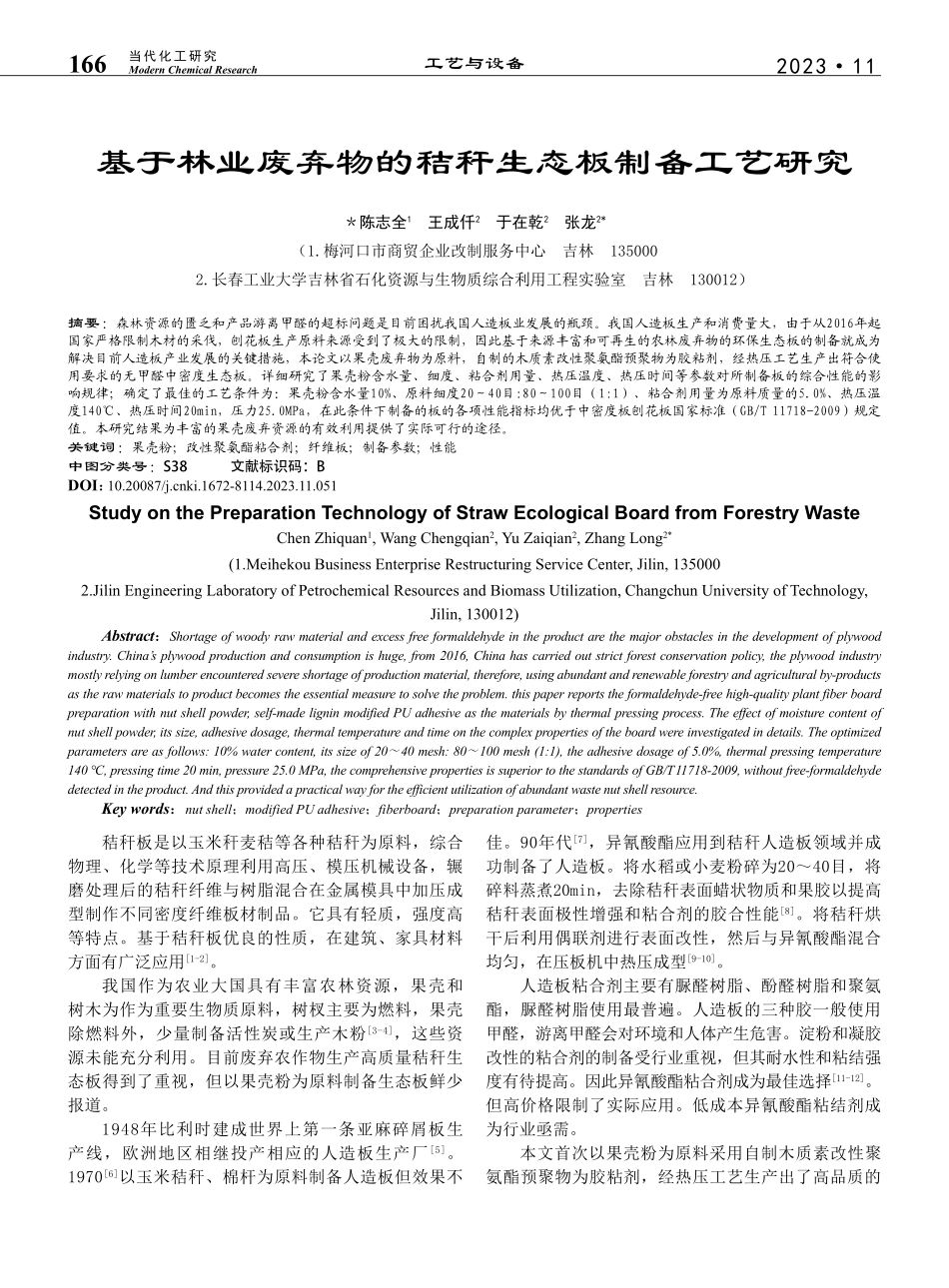

2023·11工艺与设备166ModernChemicalResearch当代化工研究基于林业废弃物的秸秆生态板制备工艺研究＊陈志全1王成仟2于在乾2张龙2*（1.梅河口市商贸企业改制服务中心吉林1350002.长春工业大学吉林省石化资源与生物质综合利用工程实验室吉林130012）摘要：森林资源的匮乏和产品游离甲醛的超标问题是目前困扰我国人造板业发展的瓶颈。我国人造板生产和消费量大，由于从2016年起国家严格限制木材的采伐，刨花板生产原料来源受到了极大的限制，因此基于来源丰富和可再生的农林废弃物的环保生态板的制备就成为解决目前人造板产业发展的关键措施，本论文以果壳废弃物为原料，自制的木质素改性聚氨酯预聚物为胶粘剂，经热压工艺生产出符合使用要求的无甲醛中密度生态板。详细研究了果壳粉含水量、细度、粘合剂用量、热压温度、热压时间等参数对所制备板的综合性能的影响规律；确定了最佳的工艺条件为：果壳粉含水量10%、原料细度20～40目:80～100目（1:1）、粘合剂用量为原料质量的5.0%、热压温度140℃、热压时间20min，压力25.0MPa，在此条件下制备的板的各项性能指标均优于中密度板刨花板国家标准（GB/T11718-2009）规定值。本研究结果为丰富的果壳废弃资源的有效利用提供了实际可行的途径。关键词：果壳粉；改性聚氨酯粘合剂；纤维板；制备参数；性能中图分类号：S38文献标识码：BDOI：10.20087/j.cnki.1672-8114.2023.11.051StudyonthePreparationTechnologyofStrawEcologicalBoardfromForestryWasteChenZhiquan1,WangChengqian2,YuZaiqian2,ZhangLong2*(1.MeihekouBusinessEnterpriseRestructuringServiceCenter,Jilin,1350002.JilinEngineeringLaboratoryofPetrochemicalResourcesandBiomassUtilization,ChangchunUniversityofTechnology,Jilin,130012)Abstract：Shortageofwoodyrawmaterialandexcessfreeformaldehydeintheproductarethemajorobstaclesinthedevelopmentofplywoodindustry.China’splywoodproductionandconsumptionishuge,from2016,Chinahascarriedoutstrictforestconservationpolicy,theplywoodindustrymostlyrelyingonlumberencounteredsevereshortageofproductionmaterial,therefore,usingabundantandrenewableforestryandagriculturalby-productsastherawmaterialstoproductbecomestheessentialmeasuretosolvetheproblem.thispaperreportstheformaldehyde-freehigh-qualityplantfiberboardpreparationwithnutshellpowder,self-ma...
