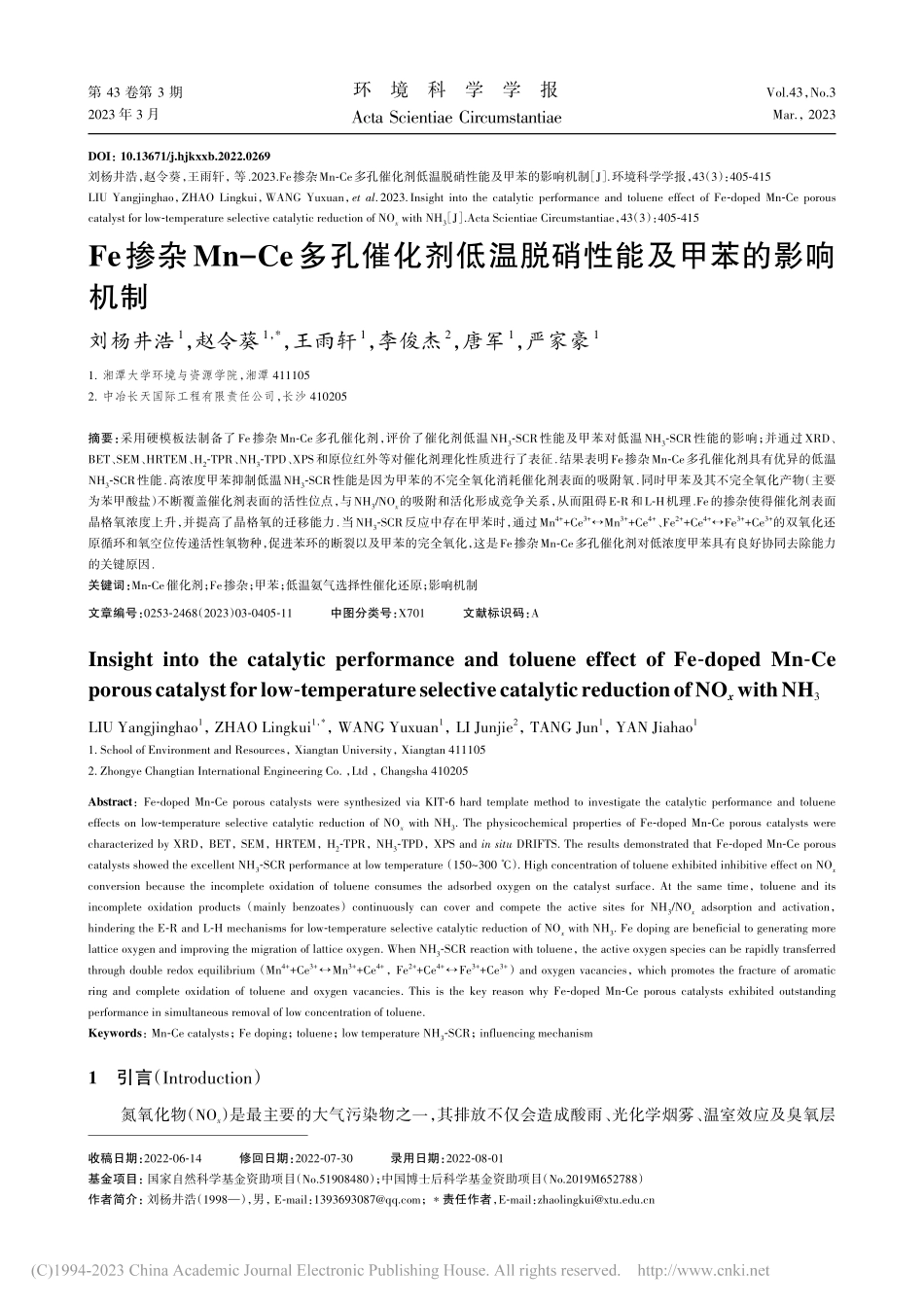

第43卷第3期2023年3月Vol.43，No.3Mar.，2023环境科学学报ActaScientiaeCircumstantiaeFe掺杂Mn-Ce多孔催化剂低温脱硝性能及甲苯的影响机制刘杨井浩1，赵令葵1，*，王雨轩1，李俊杰2，唐军1，严家豪11.湘潭大学环境与资源学院，湘潭4111052.中冶长天国际工程有限责任公司，长沙410205摘要：采用硬模板法制备了Fe掺杂Mn-Ce多孔催化剂，评价了催化剂低温NH3-SCR性能及甲苯对低温NH3-SCR性能的影响；并通过XRD、BET、SEM、HRTEM、H2-TPR、NH3-TPD、XPS和原位红外等对催化剂理化性质进行了表征.结果表明Fe掺杂Mn-Ce多孔催化剂具有优异的低温NH3-SCR性能.高浓度甲苯抑制低温NH3-SCR性能是因为甲苯的不完全氧化消耗催化剂表面的吸附氧.同时甲苯及其不完全氧化产物（主要为苯甲酸盐）不断覆盖催化剂表面的活性位点，与NH3/NOx的吸附和活化形成竞争关系，从而阻碍E-R和L-H机理.Fe的掺杂使得催化剂表面晶格氧浓度上升，并提高了晶格氧的迁移能力.当NH3-SCR反应中存在甲苯时，通过Mn4++Ce3+↔Mn3++Ce4+、Fe2++Ce4+↔Fe3++Ce3+的双氧化还原循环和氧空位传递活性氧物种，促进苯环的断裂以及甲苯的完全氧化，这是Fe掺杂Mn-Ce多孔催化剂对低浓度甲苯具有良好协同去除能力的关键原因.关键词：Mn-Ce催化剂；Fe掺杂；甲苯；低温氨气选择性催化还原；影响机制文章编号：0253-2468（2023）03-0405-11中图分类号：X701文献标识码：AInsightintothecatalyticperformanceandtolueneeffectofFe-dopedMn-Ceporouscatalystforlow-temperatureselectivecatalyticreductionofNOxwithNH3LIUYangjinghao1，ZHAOLingkui1，*，WANGYuxuan1，LIJunjie2，TANGJun1，YANJiahao11.SchoolofEnvironmentandResources，XiangtanUniversity，Xiangtan4111052.ZhongyeChangtianInternationalEngineeringCo.，Ltd，Changsha410205Abstract：Fe-dopedMn-CeporouscatalystsweresynthesizedviaKIT-6hardtemplatemethodtoinvestigatethecatalyticperformanceandtolueneeffectsonlow-temperatureselectivecatalyticreductionofNOxwithNH3.ThephysicochemicalpropertiesofFe-dopedMn-CeporouscatalystswerecharacterizedbyXRD，BET，SEM，HRTEM，H2-TPR，NH3-TPD，XPSandinsituDRIFTS.TheresultsdemonstratedthatFe-dopedMn-CeporouscatalystsshowedtheexcellentNH3-SCRperformanceatlowtemperature（150~300℃）.HighconcentrationoftolueneexhibitedinhibitiveeffectonNOxconversionbecausetheinc...
