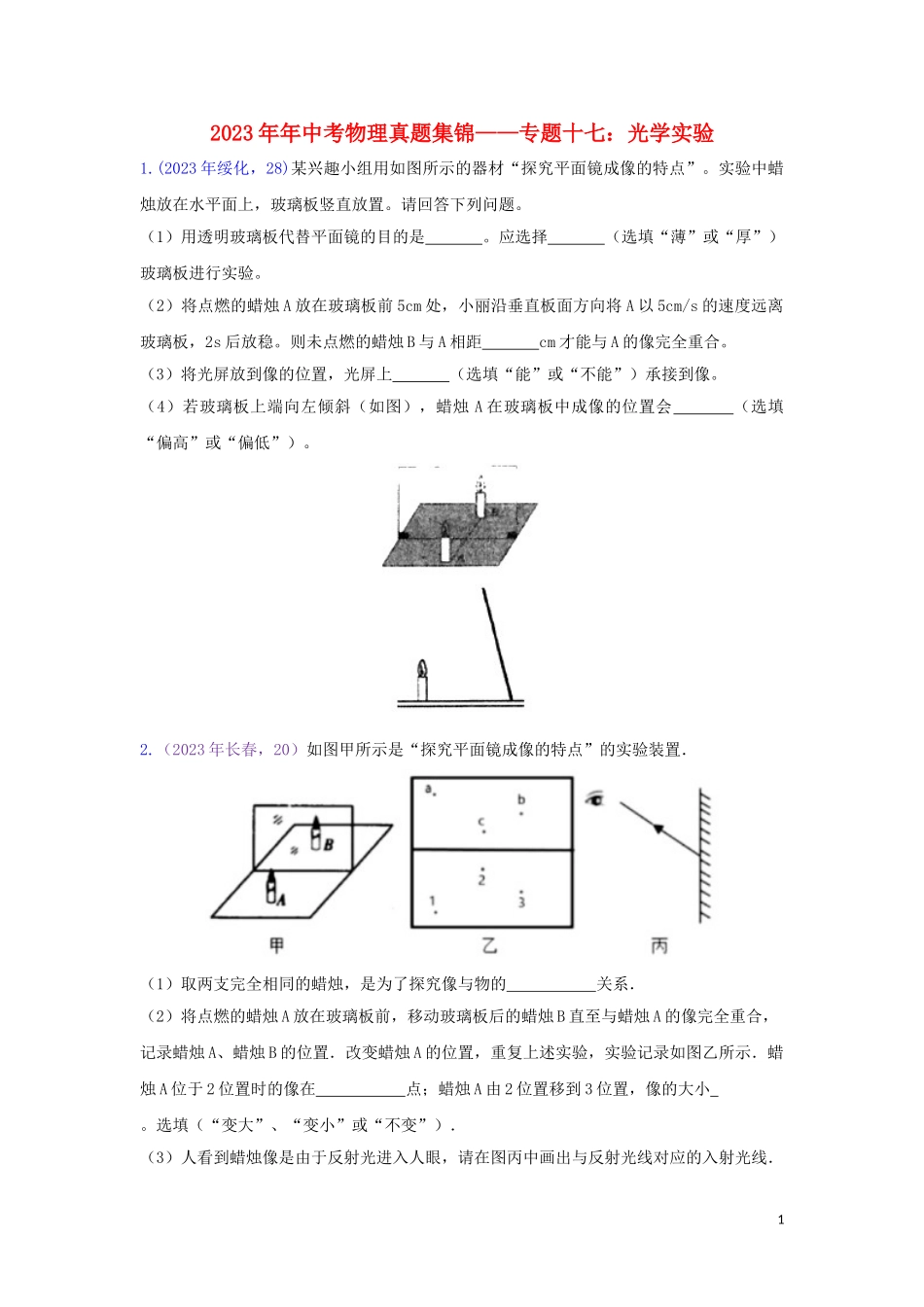

2023年年中考物理真题集锦——专题十七：光学实验 1.(2023年绥化，28)某兴趣小组用如图所示的器材“探究平面镜成像的特点”。实验中蜡烛放在水平面上，玻璃板竖直放置。请回答下列问题。 （1）用透明玻璃板代替平面镜的目的是　 　。应选择　 　（选填“薄”或“厚”）玻璃板进行实验。 （2）将点燃的蜡烛A放在玻璃板前5cm处，小丽沿垂直板面方向将A以5cm/s的速度远离玻璃板，2s后放稳。则未点燃的蜡烛B与A相距　 　cm才能与A的像完全重合。 （3）将光屏放到像的位置，光屏上　 　（选填“能”或“不能”）承接到像。 （4）若玻璃板上端向左倾斜（如图），蜡烛A在玻璃板中成像的位置会　 　（选填“偏高”或“偏低”）。 2.（2023年长春，20）如图甲所示是“探究平面镜成像的特点”的实验装置． （1）取两支完全相同的蜡烛，是为了探究像与物的 关系． （2）将点燃的蜡烛A放在玻璃板前，移动玻璃板后的蜡烛B直至与蜡烛A的像完全重合，记录蜡烛A、蜡烛B的位置．改变蜡烛A的位置，重复上述实验，实验记录如图乙所示．蜡烛A位于2位置时的像在 点；蜡烛A由2位置移到3位置，像的大小 。选填（“变大”、“变小”或“不变”）． （3）人看到蜡烛像是由于反射光进入人眼，请在图丙中画出与反射光线对应的入射光线． 3.（2023年吉林，22）在探究光的反射规律实验中，平面镜放在水平桌面上，纸板EAN竖直地立在平面镜上，纸板上的直线ON竖直与镜面，如图所示，使一束光贴着纸板沿AO入射，经平面镜反射后沿OB射出。 （1）在纸板前从不同方向可以看到纸板上入射光AO的径迹，这是因为光在纸板上发生了 反射； （2）多次改变入射角的大小进行实验，可以得出结论：反射角 入射角； （3）如果让光沿BO方向入射，反射光将沿OA方向射出，这表明，在反射现象中，光路是 的。 4.（2023年吉林，22）在探究光的反射规律实验中，平面镜放在水平桌面上，纸板EAN竖直地立在平面镜上，纸板上的直线ON竖直与镜面，如图所示，使一束光贴着纸板沿AO入射，经平面镜反射后沿OB射出。 （1） 在纸板前从不同方向可以看到纸板上入射光AO的径迹，这是因为光在纸板上发生了 反射； （2）多次改变入射角的大小进行实验，可以得出结论：反射角 入射角； （3）如果让光沿BO方向入射，反射光将沿OA方向射出，这表明，在反射现象中，光路是 的。 5.（2023年岳阳，19）如图是“探究平面镜成像特点”的实验装置图。 （1）实验中，应选择______（填“厚”或“薄”）玻璃板进行实验。 （2）实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的______关系。 （3）移去蜡烛B，在其原来的位置上放置一块光屏，光屏上______（填“能”或“不能”）呈现蜡烛的像。 6.（2023年广东，10）如图所示，在“探究光的反射规律”实验中，小明将硬纸板竖直地立在平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，入射角等于　 　（选填“30°”或“60°”）；若增大入射角，则反射角　 　，若将右侧纸板向后转动，如图乙所示，在右侧纸板上　 　（选填“能”或“不能”）观察到反射光。 7.（2023年绵阳，18）在“探究光折射时的特点”试验中，让光源发出的一束光从水中以不同的角度射入空气，观察到光束在水中和空气中的径迹如图所示。回答以下问题： （1）此现象说明_______（选填序号） A．光路可逆 B．光在水面只发生了折射 C．光在水面只发生了反射射 D．光在水面既发生了折射又发生了反射 （2）增大这一束光与竖直方向的夹角，发现射入空气的光的径迹与竖直方向的夹角也增大，此现象说明_________（选填序号） A．入射角增大，折射角减小 B．入射角增大，折射角增大 C．折射角的大小与入射角的大小成正比 D．折射角的正弦值与入射角的正弦值成正比 （3）让这一束光垂直于水面射入空气。传播方向__________（选填序号）。 A．向右偏 B．向左偏 C．不偏 8.（2023年盐城，27）小明做“探究平面镜成像特点”的实验时，将玻璃板竖直立在水平桌面上，在白纸上画出表示玻璃板前后两表面的位置MM′和NN′ （1）如图所示，用刻度尺测量玻璃板的厚度，其读数为___________cm。 （2）在玻璃板前放棋子A，观察到棋子在玻璃板中有两个像，一个较亮、另一个较暗。较亮的像是光线经____________（MM′/NN′）面反射形成的。 （3）为验证“像是虛像”的猜想，小明将一张白卡片放在_________的位置，_________（直接/透过玻璃板）观察卡片上有无棋子A的像。 （4）将棋子B（图中未画出）放到玻璃板后，使它与较亮的像重合，并测量棋子A的右端到MM′的距离lA和棋子B的左端到NN′的距离lB，实验数据记录在下表中： 分析数据可得：像到反射面的距离 _______（小于/大于）物到反射面的距离。 （5）实验中，像与物到反射面的距离存在差值，小明对此很慼兴趣。他想探究影响这一差值大小的因素。请帮小明提出一条有价值且可探究的问题：_____________。 9.（2023年菏泽，23）小明探究“光的折射规律”时，做了两个实验，如图所示。对比两图，你有什么发现？_________。根据这两幅图，请你提出一个有探究价值的问题：_________。 10.（2023年泸州，23）如图所示是小明在“探究平面镜成像特点”的实验装置。 （1）本实验中器材M应选择______来完成实验。（选填“玻璃板”或“平面镜”） （2）小明竖直放好点燃的蜡烛A，移动蜡烛B，直至与蜡烛A的像完全重合，分别记录A和B的位置；移去蜡烛B，在其位置上竖立光屏，在光屏上______（选填“能”或“不能”）承接到蜡烛A的像。 （3）实验中如果蜡烛A靠近器材M，则蜡烛B应______（选填“远离”或“靠近”）器材M，才能与蜡烛A的像完全重合。 11.（2023年重庆B卷，16）如图所示是“探究平面镜成像特点”的实验装置，小斌同学将薄玻璃板______放在铺有白纸的水平桌面上，在玻璃板的一侧点燃蜡烛A.透过玻璃板观察另-侧蜡烛A的像；再拿另一支外形完全相同的蜡烛B竖直放在玻璃板后面，调整蜡烛B的位置若与像重合，说明像与物的大小_____ ；移去蜡烛B. 在其位置上竖立光屏，发现光屏上不能呈现蜡烛A的像，说明平面镜成正立的 __（选填"虚“或“实”）像。 12.（2023年玉林，）为了探究“光折射时的特点”，如图所示： （1）让光束沿AO射入杯中时，光束进入水中后折射光线会向 方向偏折；当入射角增大时，折射角 . （2）当一束光射入杯中时，会在杯底形成光斑。保持入射光束的方向不变，，逐渐往杯中加水，观察到杯底的光斑向 （选填“左”或“右”）移动。 （3）把一枚硬币放入杯底，看到硬币的位置比它实际的位置要偏 （选填“高”或“低”）。 13.（2023年枣庄，28）如图甲是探究“平面镜成像特点“的实验装置图。 （1）实验时，不采用平面镜面采用透明薄玻璃板，不仅能观察到蜡烛的像，也便于　 　。 （2）在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是　 　（选填“蜡烛A的像”或“蜡烛B的像”），看到蜡烛是由光的　 　（填“反射”或“折射”）形成的。 （3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上　 　（选填“能”或“不能）呈现蜡烛A的像。 （4）实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，蜡烛A的像应是　 　图中的（选填“A1”、“A2”或“A3”）。 14.（2023年 青岛，14）探究平面镜成像特点 ①如图所示，把一只点燃的蜡烛 a 放在玻璃板的前面，可以看到它在玻璃板后面的像，再拿一只外形相同但不点燃的蜡烛 b ， 以确定像的位置。 ②将蜡烛向镜面靠近，所成像的大小 。 15..(2023年衢州，8)如图为小科制作的两个实验装置。 （1）图甲为“光路演示仪”，A、B、C为相同的中央有小孔的纸板，D是光屏，E为底座。实验时，打开激光笔，调整纸板A、B、C的位置，光屏D上出现了亮斑，发现此时三块纸板上的小孔在一直线上，则可推知光在均匀空气中是沿____传播的。接着在激光笔与光屏之间大范围喷烟，能观察到激光笔发出光的传播路线，原因是烟将激光笔发出的光____到观察者眼中。 （2）图乙为“力学演示仪”，小科将一个去顶可乐罐的上端用细线吊在横杆上（可乐罐可自由转动），在罐壁等高的A、B两处沿水平方向斜扎两个同样大小的小孔，先用手指堵住小孔，再往罐子里加满水，待罐子保持静止后松手，水从两小孔中喷出（俯视时喷水方向如图丙），罐子随即转动。请在相应位置图中的虚线圆圈上用箭头表示出可乐罐转动方向。 16.(2023年怀化，31)如图是探究光的反射规律的实验装置图，其中ABCD是白色硬纸板制成的光屏，并能沿ON折转，ON垂直于CD。 （1）实验时,将光屏 放置在平面镜上，让一束光紧贴光屏射向平面镜上的O点，可在光屏上看到反射光线.如图甲所示；将光屏右半部分向后折转一定角度,光屏上看不到反射光.如图乙所示，说明反射光线、人射光线与法线在 。 （2）从甲图可以看出反射光线与入射光射分居在 两侧。 （3）从表格记录的数据分析时得： （答出一个结论即可）。 17.（2023年德州，21）利用图甲装置探究“平面镜成像的特点”：在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。 （1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是　 　像。 （2）图乙是小强某次测量蜡烛A到平面镜的距离L为　 　cm；将蜡烛靠近玻璃板，像的大小将　 　。（选填“变大”、“变小”或“不变”） （3）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像的大致位置在图中的　 　（选填“①”或“②”）处。 18.（2023年潍坊，19）在“探究光反射时的规律”实验中，将一块平面镜平放在水平桌面上，再把一张硬纸板竖直放在平面镜上，用激光笔将一束光贴着纸板射到平面镜上，用直尺和笔描出光线的传播路径。 （1）上述实验中硬纸板的作用是______； （2）为了探究完整的反射规律，还需要用到的器材是______。 19.（2023年长春，20）如图甲所示是“探究平面镜成像的特点”的实验装置． （1）取两支完全相同的蜡烛，是为了探究像与物的 关系． （2）将点燃的蜡烛A放在玻璃板前，移动玻璃板后的蜡烛B直至与蜡烛A的像完全重合，记录蜡烛A、蜡烛B的位置．改变蜡烛A的位置，重复上述实验，实验记录如图乙所示．蜡烛A位于2位置时的像在 点；蜡烛A由2位置移到3位置，像的大小 。选填（“变大”、“变小”或“不变”）． （3）人看到蜡烛像是由于反射光进入人眼，请在图丙中画出与反射光线
