2023学年中考物理一轮复习考点题型分类电功率练习卷含解析.doc

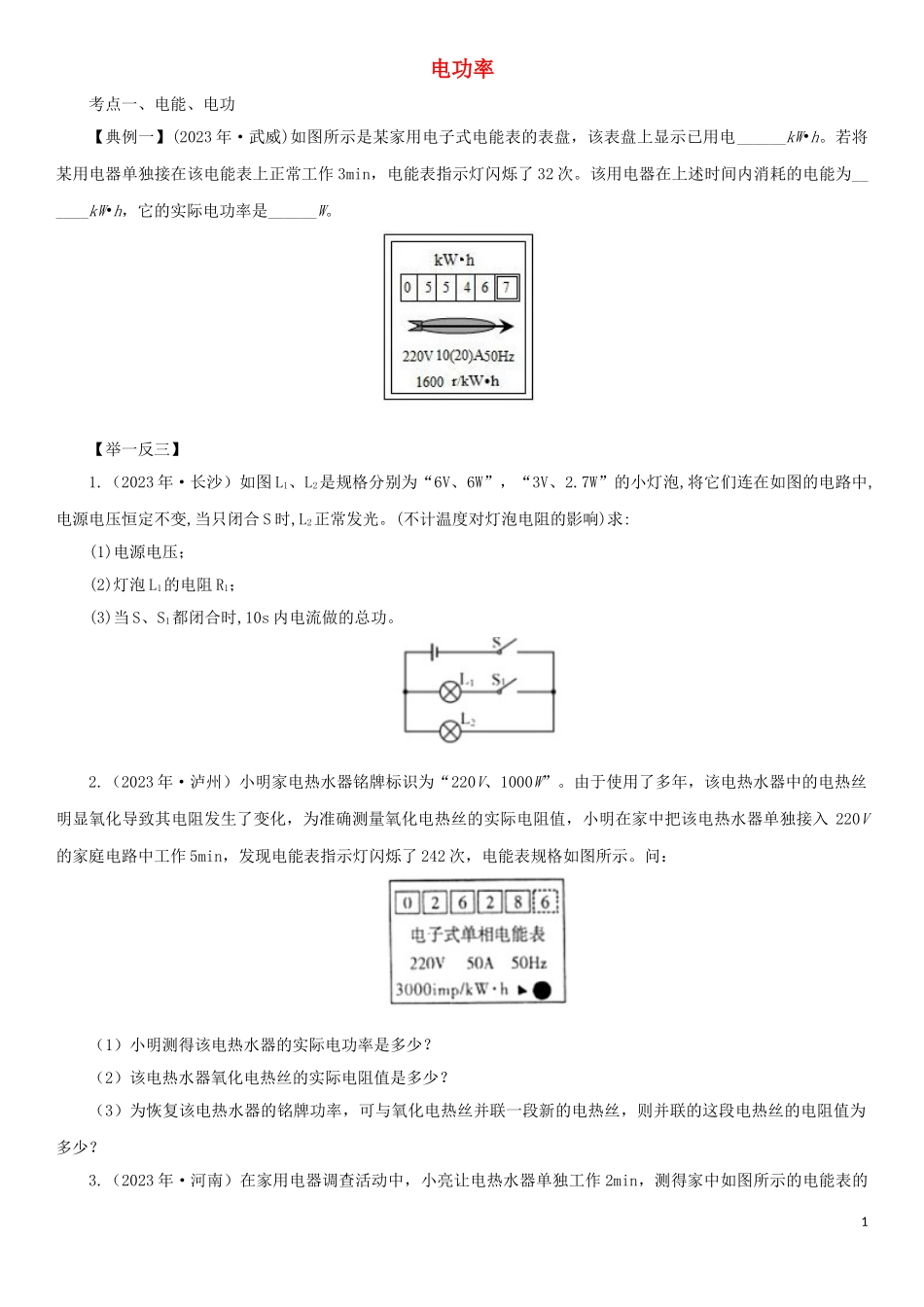

电功率 考点一、电能、电功 【典例一】(2023年·武威)如图所示是某家用电子式电能表的表盘，该表盘上显示已用电______kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为______kW•h，它的实际电功率是______W。 【举一反三】 1.（2023年·长沙）如图L1、L2是规格分别为“6V、6W”，“3V、2.7W”的小灯泡,将它们连在如图的电路中,电源电压恒定不变,当只闭合S时,L2正常发光。(不计温度对灯泡电阻的影响)求: (1)电源电压； (2)灯泡L1的电阻R1； (3)当S、S1都闭合时,10s内电流做的总功。 2.（2023年·泸州）小明家电热水器铭牌标识为“220V、1000W”。由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。问： （1）小明测得该电热水器的实际电功率是多少？ （2）该电热水器氧化电热丝的实际电阻值是多少？ （3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？ 3.（2023年·河南）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器的实际功率为_____W；若不计能量损失，这段时间内热水器中50L的水可升温_____℃．由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细”）。[已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃）] 考点二、电功率 【典例二】（2023年·河北）如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。以下说法正确的是（ ）。 A．b是电流表； B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1+R2； C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大； D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R2 【举一反三】 1.（2023年•淄博）如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是（ ）。 A．电压表的示数变小；B．电路的总电阻不变； C．灯泡L的亮度不变；D．电路的总功率变大 2.（2023年·天津）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。 3.（2023年·岳阳）如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（ ）。 A．电源电压为7V B．R1的阻值为20Ω C．电路消耗的最小功率为1.2W D．滑片P在b端时，10秒内R1产生的热量为12J 考点三、测量小灯泡电功率 【典例三】（2023年·海南）在测量小灯泡电功率的实验中，已知灯泡额定电压U额=2.5V，电源电压保持不变。 （1）用笔画线代替导线把甲图电路连接完整。 （2）调节滑动变阻器，使电压表示数为2.5V，此时电流表示数（如图乙）为______A。则小灯泡的额定功率为______W。 （3）如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率。其中，定值电阻的阻值为R0。先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；再保持变阻器滑片的位置不变，只断开开关_______、闭合其它开关，读出电流表示数为I，灯泡额定功率的表达式为P额=_________（用R0、U额、I的代数式表示）。 【举一反三】 1.（2023年·达州）实验老师为“测量小灯泡额定功率”准备了如下器材：电源（电压恒为6V）开关、电压表和电流表各一只、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω 1A”）、导线若干。 （1）请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）。 （2）闭合开关前电流表的指针如图乙所示，其原因是 。 （3）故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，则小灯泡的额定功率为 W。从图象中还发现：当电压表的示数增大时，电压表与电流表的示数之比 （选填“变大”、“变小或“不变”）。 （4）小陈同学为了验证电流跟电阻的关系，他又借到了一个滑动变阻器（50Ω 0.5A）和五个定值电阻（5Ω、10Ω、15Ω、20Ωg、25Ω），其余器材不变。用定值电阻更换甲图中的灯泡，小陈同学得到如图丁所示的电流随定值电阻变化的图象，则实验中他所用的滑动变阻器是 （选填字母：A.20Ω 1A B.50Ω 0.5A），若某次实验中滑动变阻器连入的阻值为14Ω，则所用定值电阻的阻值为 Ω。 （5）下课前老师布置了一道课后作业。要求：在只有下列实验器材的前提下测出未知定值电阻Rx的阻值。实验器材：电阻Rx、电源（电压恒定但未知）、滑动变阻器（已知最大阻值为R0）、电流表、开关、导线若干。 小张同学设计了如图戊所示的电路图，用以下步骤测Rx的阻值。 ①闭合开关S，移动滑片P至B端，记下电流表示数I1； ②移动滑片P至A端，记下电流表示数I2（I1未超过电流表的量程）； ③请帮他写出Rx的表达式：Rx＝ （用字母R0、I1、I2表示）。 2.（2023年·遂宁）在“测量小灯泡的电功率”实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5V的小灯泡，滑动变阻器、开关、导线若干，部分实物电路如图甲所示。 （1）请用笔画线代替导线，将图甲中的实物电路连接完整（要求：滑片P向右移动时小灯泡变亮）。 （2）连接好电路，闭合开关，发现小灯泡很亮，电压表示数为3V．断开开关，经检查，各元件完好，电路连接正确则实验中操作错误之处是______。 （3）改正错误后进行实验，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示；若要测量小灯泡的额定功率，滑动变阻器的滑片P应向______端移动（选填“A”或“B”）。 （4）图丙是由实验数据描出的小灯泡的I-U图象，则小灯泡额定功率是______W。 （5）根据小灯泡的I-U图象计算出不同电压下灯丝电阻值不同，原因是灯丝电阻随______的变化而变化。 （6）若用第（3）小问中所测得数据算出灯泡的电阻RL，再根据P=计算灯泡的额定功率。按此方案算出灯泡的额定功率比真实值______（选填“偏大”或“偏小”）。 3.（2023年·海南）在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8V，滑动变阻器规格为“20Ω 2A“，小灯泡的额定电压U额=2.5V，额定功率小于1.2W，两个阻值分别为10Ω、20Ω的定值电阻R0可供选择。 （1）为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接。 （2）正确连接电路后，进行实验，记录的数据如表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为___W。 1 2 3 4 5 电压/V 1.0 1.5 2.0 2.5 3.0 电流/A 0.24 0.32 0.38 0.44 电功率/W （3）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而_____。根据数据还可判断出，小聪在实验中选用的是R0=_____Ω的定值电阻。 （4）完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0～15V”，请将以下实验步骤补充完整。 ①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为_____； ②滑片不动，再将开关S1，拨至“2”，读出电压表示数为U0； ③小灯泡的额定功率：P额=_____。（用U额、U0、R0表示）若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____（选填“偏大”或“偏小”）。 考点四、焦耳定律 【典例四】（2023年·益阳）如图所示电路，电源电压不变，R1为发热电阻，阻值10Ω．R2为定值电阻，阻值为20Ω．R为滑动变阻器（A、B为其两个端点）。闭合开关S，当滑片P移动到A端时，电流表的示数为0.3A，电源电压U=______V．当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为______J。 【举一反三】 1.(2023年岳阳)一新款节能电炖锅如图甲，有关技术参数如表（设电炖锅不同挡位的电阻和加热效率均不变）。 额定电压 电炖锅档位 额定功率/W 200V 低温 200 中温 400 高温 600 （1）求电炖锅在高温挡正常工作时的电流（计算结果保留一位小数）； （2）在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到标有“1800r/（kW•h）”的电能表转盘在12ls内转了20圈，求此时的实际电压； （3）电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到50℃时开始计时，绘制的水温随时间变化的图象如图乙所示。结合所给信息，通过计算，分析比较用高温挡还是用低温挡更节能。 2.（2023年·贵港）家用电吹风的简化电路如图5所示，主要技术参数如下表。则该电吹风正常工作吹热风时，电热丝的阻值是________Ω，正常工作吹热风5min电热丝产生的热量是________J。 3.（2023年·湘潭）图是某电水壶的铭牌，该电水壶正常工作1min产生 J的热量，如果这些热量84%被冷水吸收能使2.0L的水温度升高上 ℃。 答案 考点一、电能、电功 【典例一】(2023年·武威)如图所示是某家用电子式电能表的表盘，该表盘上显示已用电______kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为______kW•h，它的实际电功率是______W。 【答案】5546.7；0.02；400。 【解析】（1）该表盘上显示数字为55467，因为最后一位是小数、单位是kW•h，所以显示已用电5546.7kW•h； （2）1600imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁1600次，指示灯闪烁32次，则该用电器消耗的电能：W=kW•h=0.02kW•h， 该用电器的实际电功率：P===0.4kW=400W。 故答案为：5546.7；0.02；400。 【举一反三】 1.（2023年·长沙）如图L1、L2是规格分别为“6V、6W”，“3V、2.7W”的小灯泡,将它们连在如图的电路中,电源电压恒定不变,当只闭合S时,L2正常发光。(不计温度对灯泡电阻的影响)求: (1)电源电压； (2)灯泡L1的电阻R1； (3)当S、S1都闭合时,10s内电流做的总功。 【答案】（1）3V；（
