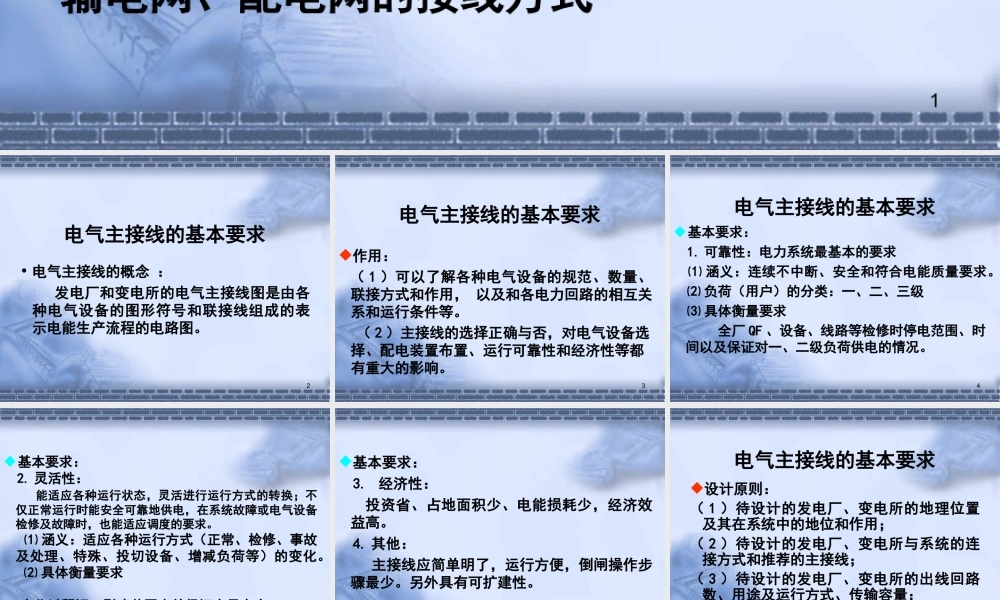

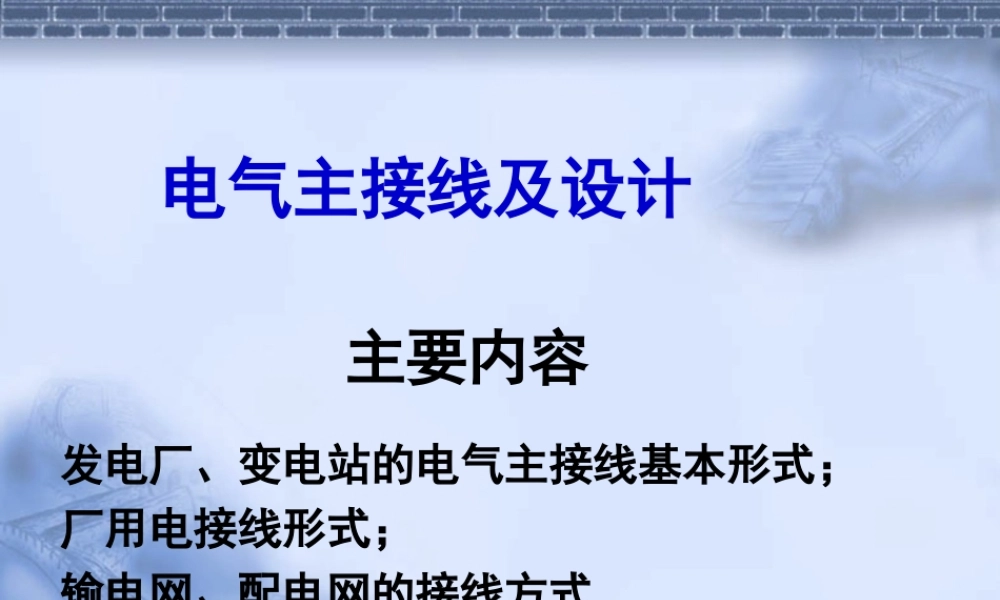

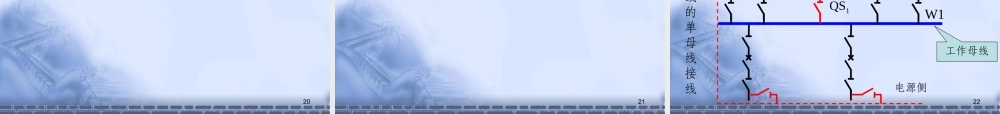

1电气主接线及设计主要内容发电厂、变电站的电气主接线基本形式；厂用电接线形式；输电网、配电网的接线方式2电气主接线的基本要求•电气主接线的概念：发电厂和变电所的电气主接线图是由各种电气设备的图形符号和联接线组成的表示电能生产流程的电路图。3电气主接线的基本要求作用：（1）可以了解各种电气设备的规范、数量、联接方式和作用，以及和各电力回路的相互关系和运行条件等。（2）主接线的选择正确与否，对电气设备选择、配电装置布置、运行可靠性和经济性等都有重大的影响。4电气主接线的基本要求基本要求：1.可靠性：电力系统最基本的要求⑴涵义：连续不中断、安全和符合电能质量要求。⑵负荷（用户）的分类：一、二、三级⑶具体衡量要求全厂QF、设备、线路等检修时停电范围、时间以及保证对一、二级负荷供电的情况。5基本要求：2.灵活性：能适应各种运行状态，灵活进行运行方式的转换；不仅正常运行时能安全可靠地供电，在系统故障或电气设备检修及故障时，也能适应调度的要求。⑴涵义：适应各种运行方式（正常、检修、事故及处理、特殊、投切设备、增减负荷等）的变化。⑵具体衡量要求变化过程短、影响范围小并保证人员安全。6基本要求：3.经济性：投资省、占地面积少、电能损耗少，经济效益高。4.其他：主接线应简单明了，运行方便，倒闸操作步骤最少。另外具有可扩建性。7电气主接线的基本要求设计原则：（1）待设计的发电厂、变电所的地理位置及其在系统中的地位和作用；（2）待设计的发电厂、变电所与系统的连接方式和推荐的主接线；（3）待设计的发电厂、变电所的出线回路数、用途及运行方式、传输容量；（4）发电厂、变电所母线的电压等级，自耦变压器各侧的额定电压及调压范围；8设计原则：（5）装设各种无功补偿装置的必要性、型式、数量和接线；（6）高压、中压及低压各侧和系统短路电流及容量，以及限制短路电流的措施；（7）变压器的中性点接地方式；（8）本地区及本电厂或变电所负荷增长的过程。9设计步骤：（1）搜集、整理、综合分析基础数据，包括负荷（2）选择和确定发电机、变压器的数量、台数、型式，并拟定可能采用的主接线形式；（3）发电厂、变电所自用电源的引接；（4）计算短路电流及设备的选择；（5）各方案的经济技术比较；（6）确定最终方案；（7）确定相应的配电布置方案。10第一节电力网的接线1.无备用接线方式（单回路）干线式链式放射式负荷点电源点112.有备用接线方式(a)(b)(c)(d)1213...
