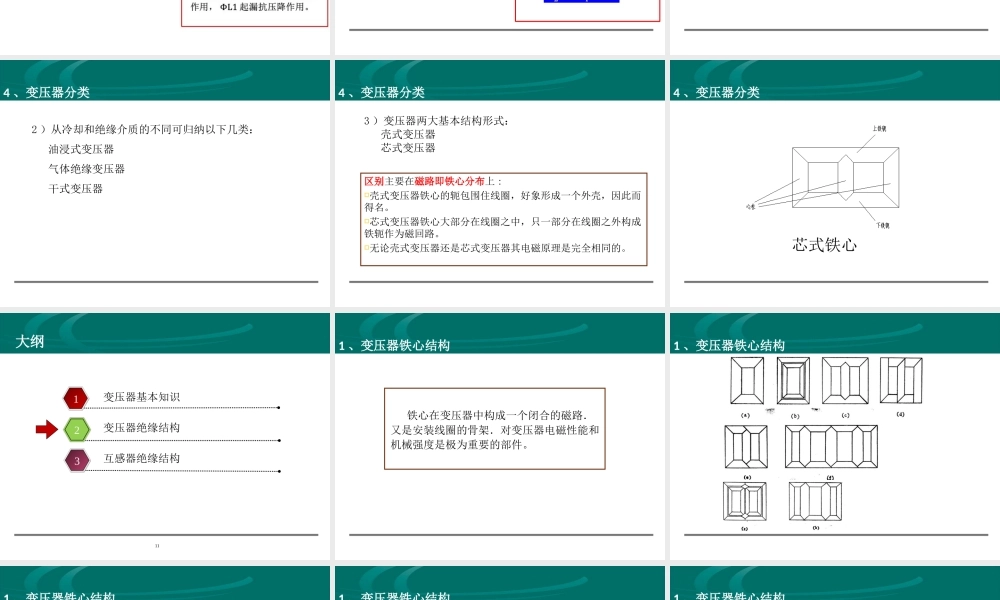

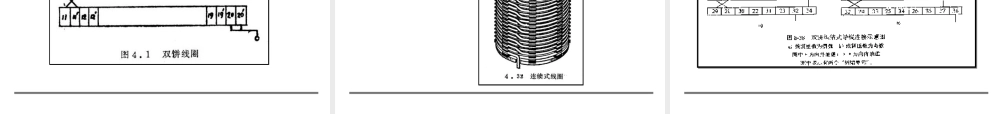

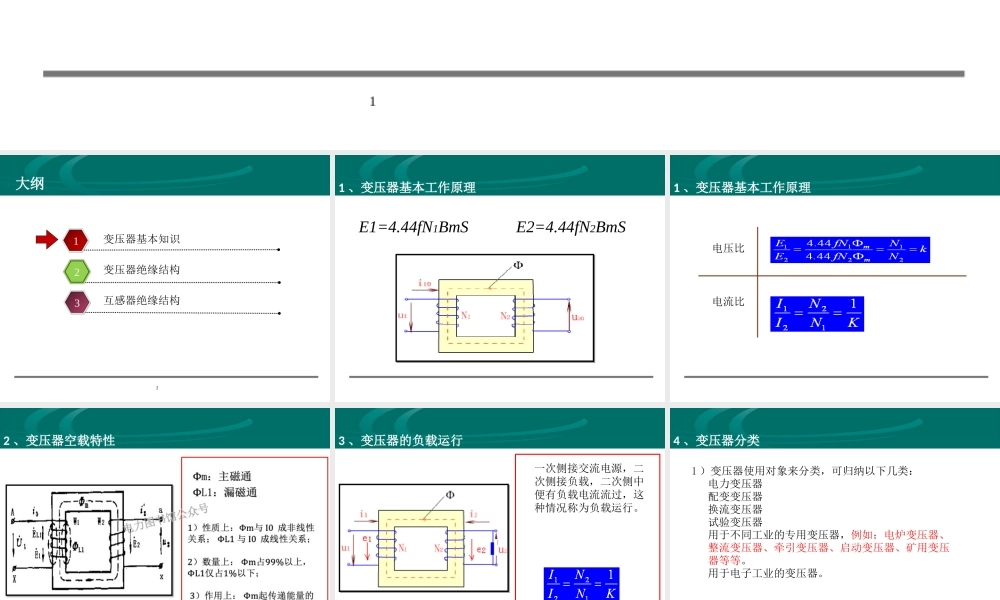

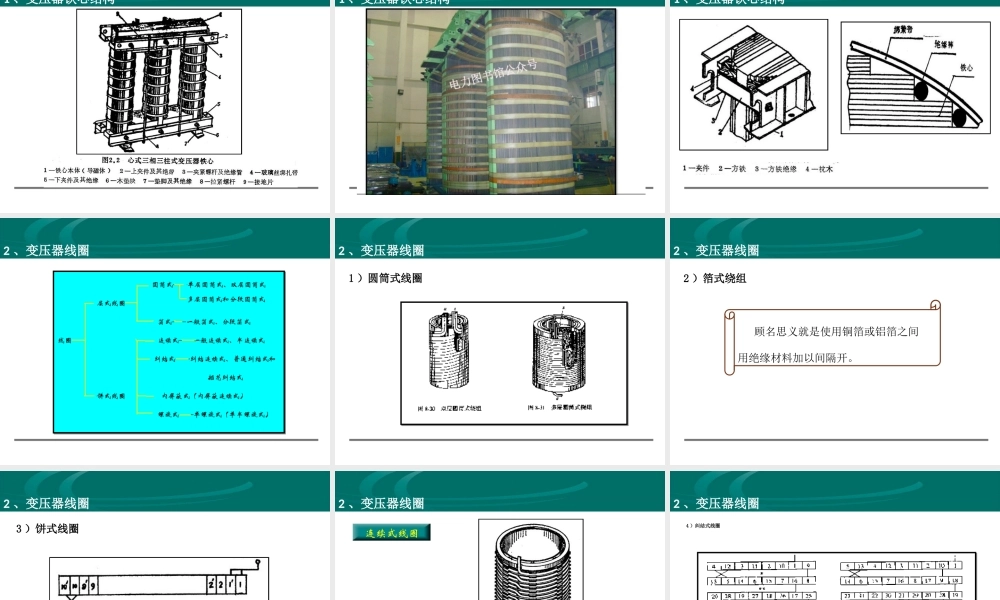

1变压器类设备绝缘结构2大纲2变压器基本知识变压器绝缘结构13互感器绝缘结构E1=4.44fN1BmSE2=4.44fN2BmS1、变压器基本工作原理电压比1、变压器基本工作原理电流比2、变压器空载特性一次侧接交流电源，二次侧接负载，二次侧中便有负载电流流过，这种情况称为负载运行。3、变压器的负载运行1）变压器使用对象来分类，可归纳以下几类：电力变压器配变变压器换流变压器试验变压器用于不同工业的专用变压器，例如：电炉变压器、整流变压器、牵引变压器、启动变压器、矿用变压器等等。用于电子工业的变压器。4、变压器分类2）从冷却和绝缘介质的不同可归纳以下几类：油浸式变压器气体绝缘变压器干式变压器4、变压器分类3）变压器两大基本结构形式：壳式变压器芯式变压器4、变压器分类区别主要在磁路即铁心分布上:壳式变压器铁心的轭包围住线圈，好象形成一个外壳，因此而得名。芯式变压器铁心大部分在线圈之中，只一部分在线圈之外构成铁轭作为磁回路。无论壳式变压器还是芯式变压器其电磁原理是完全相同的。4、变压器分类芯式铁心11大纲2变压器基本知识变压器绝缘结构13互感器绝缘结构铁心在变压器中构成一个闭合的磁路．又是安装线圈的骨架．对变压器电磁性能和机械强度是极为重要的部件。1、变压器铁心结构1、变压器铁心结构1、变压器铁心结构1、变压器铁心结构1、变压器铁心结构2、变压器线圈1）圆筒式线圈2、变压器线圈2）箔式绕组2、变压器线圈顾名思义就是使用铜箔或铝箔之间用绝缘材料加以间隔开。3）饼式线圈2、变压器线圈2、变压器线圈连续式线圈4）纠结式线圈2、变压器线圈单螺旋线圈5）螺旋式线圈2、变压器线圈6）内屏蔽式（插入电容式）2、变压器线圈2、变压器线圈内屏连续式线圈2、变压器线圈纠结连续式（内屏）线圈内绝缘线圈主绝缘同相绕组之间异相绕组之间绕组对油箱绕组对铁心柱，绕组对旁柱之间。绕组端部对铁轭纵绝缘绕组线匝之间绕组饼间绕组层间引线主绝缘引线对地引线对异相线圈纵绝缘一个绕组的不同引线之间开关主绝缘开关对地开关上不同绕组引线触头之间纵绝缘同相绕组不同引线触头之间3、变压器绝缘结构1）变压器主绝缘结构3、变压器绝缘结构绕组之间，绕组对油箱，绕组对铁心柱，异相绕组之间绝缘结构基本上属于比较均匀电场，因此采用把大油距分割成小油距的油隔板结构。2）变压器绕组纵绝缘结构3、变压器绝缘结构3）变压器端部绝缘结构3、变压器绝缘结构采用端部加静电板的办法。端部增加角环。延长爬电距离。...
