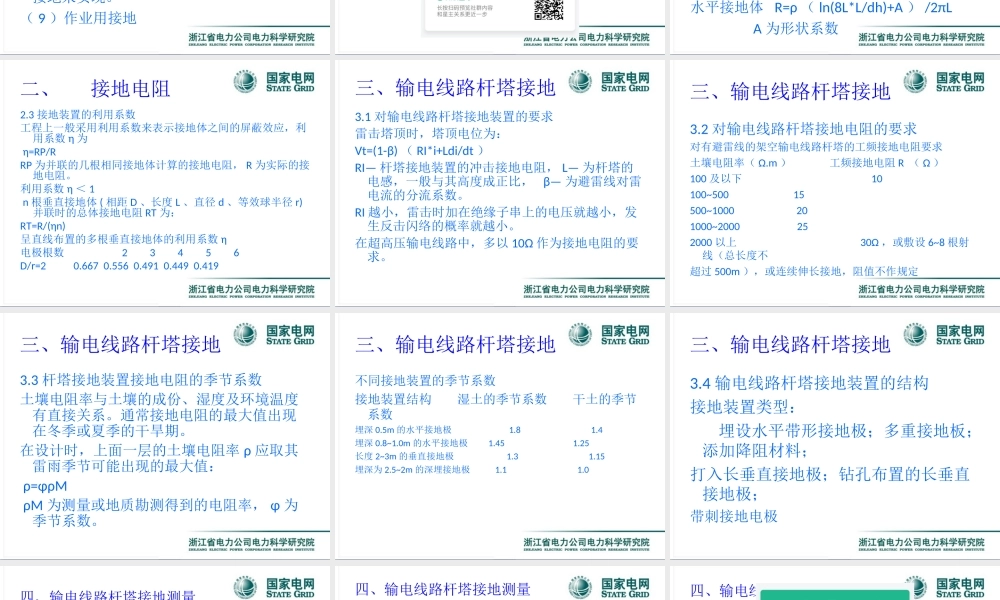

接地测量培训技术一、接地技术基础知识1.1接地装置及其功能1.1.1接地的概念接地就是将电气设备的某些部位、电力系统的某点与大地相连，提供故障电流及雷电流的泄流通道，稳定电位，提供零电位参考点，以确保电力系统、电气设备的安全运行，同时确保电力系统运行人员及其他人员的人身安全。接地功能是通过接地装置或接地系统来实现的。电力系统的接地装置可分为两类，一类是比较简单的接地装置，如杆塔接地（水平、垂直、环形接地体）；另一类为发变电站的接地网。一、接地技术基础知识1.1.2接地的分类电力系统交流电气装置的接地按其功能可分为三类：工作接地、防雷接地和保护接地。工作接地：中性点直接接地、经电阻接地、经消弧线圈接地防雷接地：避雷针、避雷线、避雷器接地等保护接地：设备金属外壳接地另外，电子电路的信号参考地、油罐车卸油前防静电接地。一、接地技术基础知识1.1.3接地的目的（1）降低电气设备绝缘水平将中性点接地，能够降低作用在电气设备上的电压。（2）确保电力系统安全运行杆塔接地电阻越小越好，降低反击跳闸率（3）确保人身安全外壳接地（4）防止静电干扰（5）检测接地故障低压漏保、继电保护装置一、接地技术基础知识1.1.3接地的目的（6）等电位连接（7）防止电磁干扰（8）功能接地阴极保护接地；计算机及其他电子设备具有稳定电位的基准点，通过基准点接地来实现。（9）作业用接地一、接地技术基础知识1.2土壤的地电特性表征大地的地电特性的主要参数为土壤电阻率、土壤的介电常数和导磁率。土壤电阻率的影响因素：土壤成分和结构，含水量，温度，外加电场频率，外加电场强度。岩土的介电常数及其影响因素：岩土的组成成分，湿度，温度，压力，外界电场频率。二、接地电阻2.1接地电阻的定义接地电阻为接地体的电位与通过接地体流入地中电流的比值。2.2常用接地装置的接地电阻2.2.1基本形状接地装置的接地电阻垂直接地体R=ρ（ln(8L/dh)-1）/2πLd＜＜L水平接地体R=ρ（ln(8L*L/dh)+A）/2πLA为形状系数二、接地电阻2.3接地装置的利用系数工程上一般采用利用系数来表示接地体之间的屏蔽效应，利用系数η为η=RP/RRP为并联的几根相同接地体计算的接地电阻，R为实际的接地电阻。利用系数η＜1n根垂直接地体(相距D、长度L、直径d、等效球半径r)并联时的总体接地电阻RT为：RT=R/(ηn)呈直线布置的多根垂直接地体的利用系数η电极根数23456D/r=20.6670.5560.4910.4490.419三、输电线路杆塔接地3.1对输电线路杆塔接地装...
