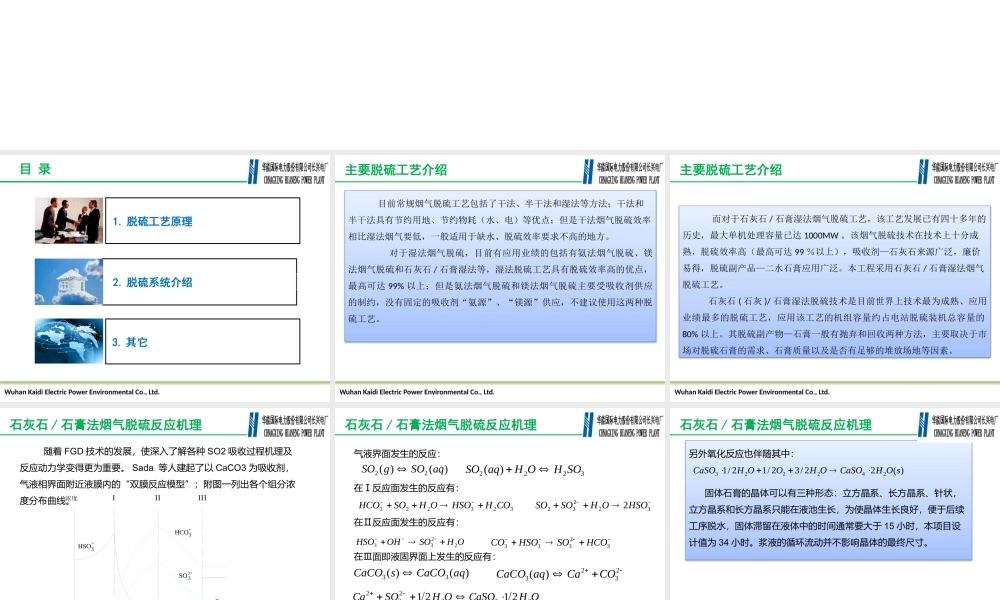

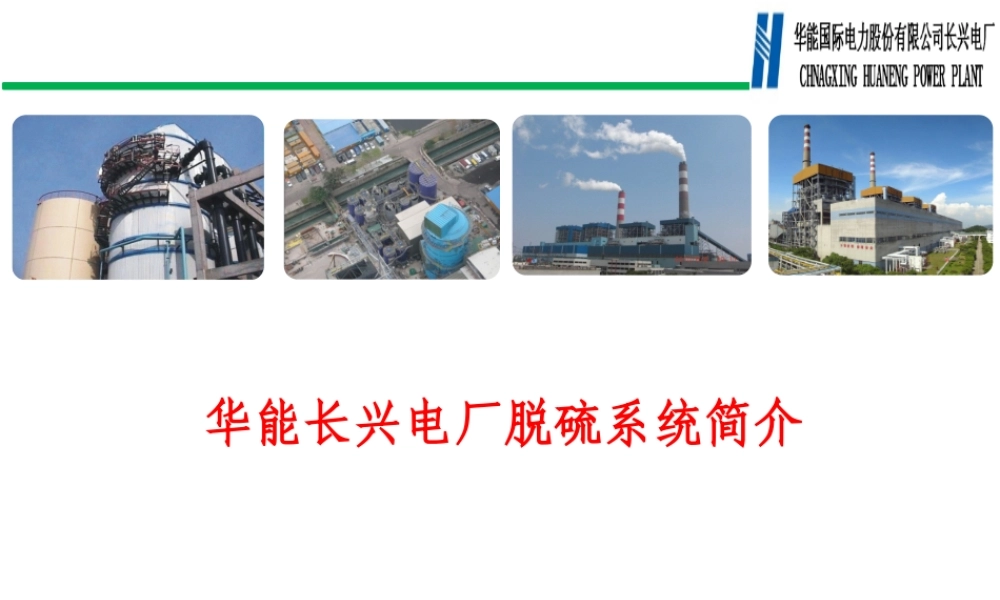

华能长兴电厂脱硫系统简介WuhanKaidiElectricPowerEnvironmentalCo.,Ltd.目录1.脱硫工艺原理2.脱硫系统介绍3.其它WuhanKaidiElectricPowerEnvironmentalCo.,Ltd.主要脱硫工艺介绍目前常规烟气脱硫工艺包括了干法、半干法和湿法等方法；干法和半干法具有节约用地、节约物耗（水、电）等优点；但是干法烟气脱硫效率相比湿法烟气要低，一般适用于缺水、脱硫效率要求不高的地方。对于湿法烟气脱硫，目前有应用业绩的包括有氨法烟气脱硫、镁法烟气脱硫和石灰石/石膏湿法等，湿法脱硫工艺具有脱硫效率高的优点，最高可达99%以上；但是氨法烟气脱硫和镁法烟气脱硫主要受吸收剂供应的制约，没有固定的吸收剂“氨源”、“镁源”供应，不建议使用这两种脱硫工艺。WuhanKaidiElectricPowerEnvironmentalCo.,Ltd.主要脱硫工艺介绍而对于石灰石/石膏湿法烟气脱硫工艺，该工艺发展已有四十多年的历史，最大单机处理容量已达1000MW。该烟气脱硫技术在技术上十分成熟，脱硫效率高（最高可达99％以上），吸收剂—石灰石来源广泛，廉价易得，脱硫副产品—二水石膏应用广泛。本工程采用石灰石/石膏湿法烟气脱硫工艺。石灰石(石灰)/石膏湿法脱硫技术是目前世界上技术最为成熟、应用业绩最多的脱硫工艺，应用该工艺的机组容量约占电站脱硫装机总容量的80%以上。其脱硫副产物—石膏一般有抛弃和回收两种方法，主要取决于市场对脱硫石膏的需求、石膏质量以及是否有足够的堆放场地等因素。WuhanKaidiElectricPowerEnvironmentalCo.,Ltd.石灰石/石膏法烟气脱硫反应机理随着FGD技术的发展，使深入了解各种SO2吸收过程机理及反应动力学变得更为重要。Sada等人建起了以CaCO3为吸收剂，气液相界面附近液膜内的“双膜反应模型”；附图一列出各个组分浓度分布曲线。IIIIIIHSO-32SOHCO-332-SOCO2-3浓度传质区域WuhanKaidiElectricPowerEnvironmentalCo.,Ltd.石灰石/石膏法烟气脱硫反应机理气液界面发生的反应：在Ⅰ反应面发生的反应有：在Ⅱ反应面发生的反应有：在Ⅲ面即液固界面上发生的反应有：)()(22aqSOgSO3222)(SOHOHaqSO323223COHHSOOHSOHCO322322HSOOHSOSOOHSOOHHSO223332333HCOSOHSOCO)()(33aqCaCOsCaCO2323)(COCaaqCaCOOHCaSOOHSOCa2322322121WuhanKaidiElectricPowerEnvironmentalCo.,Ltd.石灰石/石膏法烟气脱硫反应机理另外氧化反应也伴随其中：固体石膏的晶体可以有三种形态：立方晶系、...
