中南地区工程建设标准设计
建 筑 图 集
2
2015
ZHONGNAN DIQU GONGCHENG JIANSHE BIAOZHUN SHEJI
湖北中南标科技发展中心 编
15ZJ201
15ZJ203
15ZJ211
中园建材工出出版社
中南地区工程建设标准设计
建 筑 图 集 2015
湖北中南标科技发展中心编
中图建材工出出版社

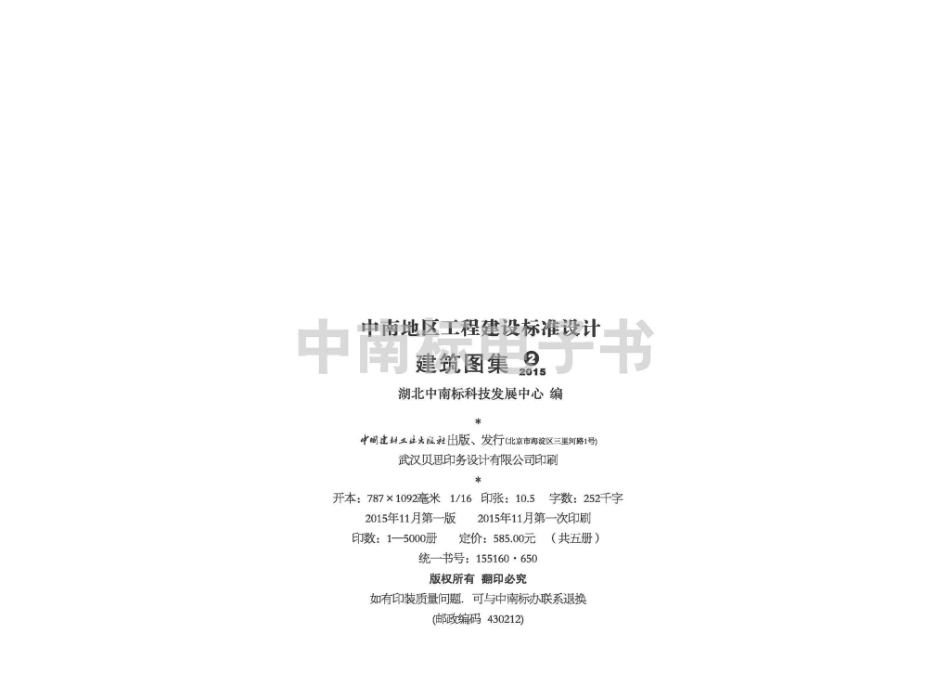

中 羊 建筑图集 2015
湖北中南标科技发展中心编
*
中国建材工出出版社出版、发行(北京市海淀区三里河路1号) 武汉贝思印务设计有限公司印刷
*
开本：787×1092毫米1/16 印张：10.5 字数：252千字
2015年11月第一版 2015年11月第一次印刷
印数：1—5000册 定价：585.00元 (共五册)
统一书号：155160 ·650
版权所有翻印必究
如有印装质量问题.可与中南标办联系退换
(邮政编码430212)
中 南 地 区 工 程 建 设 标 准 设 计
建筑图集 ②
批准单位 组织编制单位 负责人 项目负责人
湖 北 省 住 房 和 城 乡 建 设 厅
河 南 省 住 房 和 城 乡 建 设 厅
湖 南 省 住 房 和 城 乡 建 设 厅
广 东 省 住 房 和 城 乡 建 设 厅
广西壮族自治区住房和城乡建设厅 海 南 省 住 房 和 城 乡 建 设 厅 中南地区工程建设标准设计办公室 刘 林
河南省住建厅勘察设计与标准定额处 刘迳一
湖北省工程建设标准设计办公室 刘 林
湖南省建筑标准设计办公室 陈 宇
广东省建筑标准设计办公室 郭伟佳
广西壮族自治区住房和城乡建设厅标准定额处 林 成 海南省建筑标准设计办公室 叶 军
李 跃
熊 敏 陈妍廷
总说明
中南地区工程建设标准设计是在河南、湖北、 标准设计技术委员会审查，编制过程中，有关部
湖南、广东、广西、海南六省区住房和城乡建设厅领 门领导、专家及相关单位给予了大力支持，并提 导下，由中南地区工程建设标准设计办公室会同中 出了许多宝贵意见，在此一并表示感谢。
南六省区建筑标准设计办公室组织辖区设计单 图集使用过程中有何意见和遇有印装质量问 位，依据国家和行业现行有关标准编制。 题，请与湖北中南标科技发展中心联系，电话：
中南地区工程建设标准设计的编制原则、依 027-87824704。
据、范围及项目之间协调已经中南地区工程建设
中南地区工程建设标准设计建筑专业技术委员会
主任委员：中南建筑设计院股份有限公司 袁培煌
委 员 ：河南省建筑设计研究院有限公司 郑志宏 河南省城乡规划设计研究总院有限公司 鲁性旭
河南省建筑设计研究院有限公司 徐公印 中南建筑设计院股份有限公司 桂学文
中信建筑设计研究总院有限公司 李上宾 武汉勘察设计协会技术咨询服务部 李文艺
湖 北 省 建 筑 设 计 院 张声望 湖 北 省 建 筑 设 计 院 张 铭
湖 南 省 建 筑 设 计 院 殷昆仑 长沙有色冶金设计研究院有限公司 曾益海
广 东 省 建 筑 设 计 研 究 院 江 刚 华南理工大学建筑设计研究院 杨适伟
华 蓝 设 计 ( 集 团 ) 有 限 公 司 禤晓林 华 蓝 设 计 ( 集 团 ) 有 限 公 司 张 霖
海 南 省 建 筑 设 计 院
叶 军
海口市建设工程施工图设计文件审查服务中心
曹 诚
坡 屋 面
主编单位负责人 覃建明 主编单位技术负责人 邓茹强 D61
技 术 审 定 人 邓 茹 强 设 计 负 责 人 尹 冰 严水
批准文号
湖北省住房和城乡建设厅 河南省住房和城乡建设厅
湖南省住房和城乡建设厅鄂建文[2015]80号 广东省住房和城乡建设厅
广西壮族自治区住房和城乡建设厅 海南省住房和城乡建设厅
图 集 号
生 效 日 期
15ZJ211
2015.12.1
尹 黄迪
校 设
目 录
目 录……………………………………………………………… 板…瓦…单…坡1檐口………………………………………………………………18
说 明 ……………………………………………………………………筒…板…瓦…屋…面…管3泛水………………………………………………………19
平瓦，水泥彩瓦，西式陶瓦 屋面做法(钢挂瓦条)……………………………………20
块瓦屋面 平瓦、水泥彩瓦，西式陶瓦 屋面做法(木桂瓦条)…21
块 瓦 屋面索引 … … … … … … … … … … … … 8 平瓦.水泥彩瓦，西式陶瓦 屋脊、斜天沟(钢挂瓦条)…22
筒板瓦 屋面做法…………………………………9 平瓦、水泥彩瓦西式陶瓦 屋脊斜天沟(木挂瓦条)……………23
筒板瓦 屋……………………………………………………10 平瓦.水泥彩瓦，西式陶瓦 檐□(钢挂瓦条)……………………………………24
筒板瓦 斜天沟，宝顶………………………………11 平瓦.水泥彩瓦，西式陶瓦 檐□(木挂瓦条)……………………………………25
筒 板瓦 檐口 … … … … … … … … … … … … … 12 平瓦水泥彩瓦西式陶瓦 檐沟(钢挂瓦条)………………26
筒 板瓦 檐沟 … … … … … … … … … … … … … 13 平瓦、水泥彩瓦西式陶瓦 檐沟(木挂瓦条)………………29
筒 板瓦 山墙挑檐 … … … … … … … … … … … 16 平瓦.水泥彩瓦，西式陶瓦山墙挑檐(钢挂瓦条)……………………………………32
筒板瓦 泛水 … … … … … … … … … … … … … … … … … … … … … …，1泥7彩瓦，西式陶瓦山墙挑檐(木挂瓦条) …33
目录(一) 图集号 15ZJ211
页 1
平瓦水泥彩瓦 西式陶瓦泛水(钢挂瓦条) 34
平瓦水泥彩瓦西式陶瓦泛水(木挂瓦条) 35
平瓦、水泥彩瓦、西式陶瓦 泛水(二)(钢挂瓦条、木挂瓦条) 36
平瓦.水泥彩瓦，西式陶瓦 单坡檐口(钢挂瓦条.木挂瓦条) 37
平瓦、水泥彩瓦、西式陶瓦 装饰斜檐 38
平瓦，水泥彩瓦，西式陶瓦 屋面管道泛水(钢挂瓦条) 39
平瓦.水泥彩瓦，西式陶瓦 屋面管道泛水(木挂瓦条)及避雷带支架安装 40
块瓦形钢板彩瓦 屋面做法 41
块瓦形钢板彩瓦屋脊、斜天沟 42
块瓦形钢板彩瓦 檐口、檐沟 43
块瓦形钢板彩瓦 檐沟 三 4 4
块瓦形钢板彩瓦山墙挑檐、泛水单坡檐口 45
块瓦形钢板彩瓦装饰斜檐 46
块瓦形钢板彩瓦屋面瓦材固定及避雷带支架安装 47
块瓦形钢板彩瓦屋面管道泛水 48
沥青瓦屋面
沥青瓦 屋面索引 49
沥青瓦 屋面做法 50
沥青瓦 屋脊 51
沥青瓦 斜天沟 52
沥青瓦 檐口、檐沟 53
沥青瓦 悬山、硬山 54
沥青瓦 泛水 55
沥青瓦 管道出屋面 56
通用详图
波形沥青防水板 瓦屋面做法 57
波形沥青防水板 屋脊、斜天沟 58
波形沥青防水板 挑檐、檐沟、悬山.硬山 59
波形沥青防水板 泛水 60
放形沥青防水板 平天害 61
混凝土屋脊 62
混凝土宝顶、斜脊 63
找平层分格缝、挂瓦条.顺水条安装.铝箔铺设 64
屋面顶窗 65
檐沟雨水口、雨水管 69
抗风搭扣安装 滴水线 70
附 录 筒板瓦构件 71
附 录 平瓦、水泥彩瓦、西式陶瓦构件 72
尹 黄 迪 黄 迪
校 核 设 图
目录(二)
图集号 15ZJ211 页 2
Y
尹 黄 黄
校 设
说 明
1 适用范围
1.1本图集适用于块瓦和沥青瓦屋面建筑，瓦屋面的适用坡度见表1.1。
1.2中南地区防水等级为工，Ⅱ级的民用建筑和工业辅助建筑屋面结构为现浇钢筋混凝土板的坡屋面。
表1.1瓦屋面的类型和适用坡度
屋面瓦 适用坡度(%)
块瓦 筒板瓦 ≥30
平瓦水泥彩瓦西式陶瓦 >30
块瓦形钢板彩瓦 ≥30
沥青瓦 ≥20
2 设 计 内 容
2.1 本图集为块瓦和沥青瓦其中块瓦包括筒板瓦(琉璃瓦，青瓦),平瓦、水泥彩瓦(波形瓦、平板瓦)及式 陶 瓦(S 瓦 ，J 瓦)屋面及块瓦形钢板彩瓦屋面。
2.2瓦屋面防水等级和防水做法应符合表2.2的规定。
表2.2瓦屋面防水等级和防水做法
防水等级 防水做法
工级 瓦+防水层
Ⅱ 级 瓦+防水垫层
注：防水层的厚度应符合屋面工程技术规范的规定。
2.3有保温隔热层和无保温隔热层的屋面做法。
2.4各种瓦面的屋脊除采用配套脊瓦外，本图集还提供混凝土屋脊的做法供设计选用。
3 编 制 依 据
GB 50345-2012
GB 50207-2012
GB 50693-2011
GB 50176-93
GB 50189-2005
GB 50352-2005
GB 50411-2007
GB 50016-2014
JGJ26-2010
JGJ134-2010
JGJ75-2012
JGJ230-2010
4屋面构造组成及采用材料(由下至上)
4. 1结构层
《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》 《民用建筑热工设计规范》 《公共建筑节能设计标准》 《民用建筑设计通则》
《建筑节能工程施工质量验收规范》 《建筑设计防火规范》
《严寒和寒冷地区居住建筑节能设计标准》
《夏热冬冷地区居住建筑节能设计标准》
《夏热冬暖地区居住建筑节能设计标准》 《倒置式屋面工程技术规程》
4.1.1采用现浇钢筋混凝土板基层，由单项工程结构设计确定，并应注意现浇屋面温度应力对下部结
构，特别是砖混结构的影响，采用相应的构造措施，防止裂缝产生。
4.2找平层、持钉层
4.2.1采用1:2.5水泥砂浆或掺聚合物水泥砂浆，其厚度在现浇板面为20厚，在整体或板状材料保温 层上为25厚。
4.2.2保温层上的找平层应设分格缝，缝宽20mm, 纵横向间距6m,在与屋面突出物相连处应留30mm 宽缝隙，缝内嵌填密封膏封严，找平层应充分养护。
4.2.3细石混凝土持钉层，混凝土强度等级不低于C20, 厚度不小于35mm。
说明(一) 图集号 15ZJ211
页 3
Y
4.3隔汽层 表4.4.4保温隔热材料性能指标表
当寒冷地区屋面结构冷凝界面内侧实际具有的蒸汽渗透阻小于所需值，或其他地区室内湿气有可能 透过屋面结构层进入保温层时，应设置隔汽层。隔汽层的设计应符合下列规定：
1隔汽层应设置在结构层上，保温层下；
2隔汽层应选用气密性、水密性好的材料；
3隔汽层应沿周边墙面向上连续铺设，高出保温层上表面不得小于150mm
4.4保温隔热层
4.4.1保温隔热层的材料和厚度由单项工程设计经节能计算后自行选定，应采用高效轻质的保温材料， 不宜采用散装保温隔热材料。
4.4.2屋面保温材料燃烧性能等级应达到相关规定.规范的要求。
4.4.3保温隔热层的选用应满足建筑气侯分区、建筑物类型及有关规范的规定。
4.4.4保温隔热层宜选用导热系数和干密度小蓄热系数大的保温隔热材料，以减轻屋面的自重。推荐 选用的保温隔热材料性能特点见表4.4.4。对保温材料燃烧性能等级的选择由单项设计根据现行有关 规定确定。
4.4.5建筑的屋面外保温系统，当屋面板的耐火极限不低于1.00h时，保温材料的燃烧性能不应低 于B2级；当屋面板的耐火极限低于1.00h时，不应低于B1级.采用B1 B2级保温材料的外保温系
统应采用不燃烧材料作防护层，防护层的厚度不应小于10mm。当建筑的屋面和外墙注外：保1温.岩系棉统板均只采作块瓦形钢板彩瓦的保温隔热材料。
用B1.B2级保温材料时，屋面与外墙之间应采用宽度不小于500mm的不燃烧材2.可参考中南地区建筑节能构造用料相关图集选用。 进行分割。寒冷地区外墙.屋顶的保温层应保证完成其封闭性、整体4.性5防。水层
4.4.6铝箔复合隔热防水垫层是由高分子材料和金属层叠复合加工而4成.5.的1，防备高反射率
高强度、阻燃等特点，主要用于木挂瓦条钉挂型坡屋面，主要适用于夏热冬暖地 区每和道夏卷热材冬防冷水地层区最，小夏厚度应符合表4.5. 1的规定。 热冬暖地区可单独采用，夏热冬冷地区使用时，需与其他保温材料 ..涂用膜，防组水合层使用时，可减薄保温
材料层的厚度。 每道涂膜防水层最小厚度应符合表4.5.2的规定。
4.4.7板状保温隔热材料铺设应紧贴基层，铺平垫稳，拼缝严密，采用粘贴或 牢防。层附加层的胎体增强材料，采用无纺聚酯纤维布。
尹冰 黄 迪 黄迪
核 设 圈
校
说明(二) 图集号 15ZJ211
页 4
4.5.3复合防水层 表4 . 5 . 6防水垫层的最小厚度和搭接宽度(mm)
复合防水层最小厚度应符合表4.5.3的规定。
4.5.4密封膏：可选用聚氨酯建筑密封膏、丙烯酸酯建筑密封膏、硅酮建筑密封膏等。
4.5.5波形沥青防水板通风防水垫层。
4.5.5.1由植物纤维制成波形板作为胎体，在高温高压下浸渍沥青而成。
4.5.5.2材料厚度不小于2.6mm,宽度方向每延米波数不小于20个，波高注2：4大m区域檐口部位应采用自粘聚合物沥青防水垫层加强，下翻宽度不应小于100mm,屋面铺设宽度 4.5.6防水垫层宜采用自粘聚合物沥青防水垫层、聚合物改性沥青防水不垫应层小，于0m厚。度和搭接宽度应
冰 黄迪 黄 迪
尹
设 圈
校核
符合表4.5.6的规定。
表4.5.1每道卷材防水层最小厚度(mm)
防水等级
合成高分子 防水卷材 聚合物改性沥青防水卷材
聚酯胎、玻纤胎 聚乙烯胎 自粘聚酯胎 自粘无胎
工级 1.5 4.0 3.0 2.0
表4 . 5 . 2每道涂膜防水层最小厚度(mm)
防水等级 合成高分子防水涂膜 聚合物水泥防水涂膜 高聚物改性沥青防水涂膜
工级 2.0 2.0 3.0
表4.5.3每道复合防水层最小厚度(mm)
防水等级 合成高分子防水卷 材+合成高分子防
水涂膜 自粘聚合物改性沥青防 水卷材(无胎)+合成高 分子防水涂膜 高聚物改性沥青防 水卷材+高聚物改 性沥青防水涂膜 聚乙烯丙纶卷材+ 聚合物水泥防水胶 结材料
工级 1.0+1.0 1.2+1.0 3.0+1.2 0.7+1.3
注：防水层的厚度应符合屋面工程技术规范Ⅱ级防水的规定。 4.6持钉层
4.6.1钉铺块瓦挂瓦条或钉沥青瓦的细石混凝土构造层。
4.6.1.1持钉层内敷设的6钢筋网应骑跨屋脊并绷直与屋脊和檐口(沟)部位的预埋10锚筋连牢。
4.6.1.2持钉层水泥砂浆或细石混凝土持钉层可不设分格缝；持钉层与突出屋面结构的交接处应预留 30mm宽的缝隙。
4.6.1.3沥青瓦固定钉穿入细石混凝土持钉层的深度不应小于20mm。
4.6.2在满足屋面荷载，的前提下，瓦屋面持钉层的厚度应符合表4.6.2的规定。
表4 . 6 . 2持钉层的种类和最小厚度(mm)
持钉层种类 木板 人造板 细石混凝土
最小厚度 20 16 35
4.7.瓦材和铺设 4.7.1块瓦
4.7.1.1块瓦包括筒板瓦(琉璃瓦、青瓦),平瓦.水泥彩瓦及西式陶瓦(S瓦.J瓦)等。 4.7.1.2块瓦铺设方式除筒板瓦(小青瓦、琉璃瓦)采用砂浆卧瓦外，其它块瓦采用干挂法挂瓦，干挂瓦 法有木挂瓦条及钢挂瓦条，钢、木挂瓦条有两种固定方式，供施工选用。 1挂瓦条固定在顺水条上，顺水条钉在细石混凝土找平层上。
说明(三) 图集号 15ZJ211
页 5
2不设顺水条，将挂瓦条和支承垫块直接钉在细石混凝土找平层上。制成的柔性瓦状屋面的防水片材。沥青瓦常用规格1000X333,厚度不小于2.6mm。
以上做法和要求见第64页。 4.7.3.2沥青瓦的铺设方式应采用固定钉固定为主、粘结为铺。每张瓦片不得少于6个固定钉，在屋面
4.7. 1.3瓦的搭接长度，必须满足所采用瓦材的要求，由此确定挂瓦条周或边水还的应沥。青基胶粘材料粘结外露的固定钉钉帽应采用沥青基胶粘材料涂盖。
4.7.1.4块瓦与屋面基层加强固定的要求和措施。 4.7.3.3当屋面处于强风区或屋面坡度大于100%时，每张瓦片的固定钉应增加不少于2个，上下瓦之间 1地震设防地区、大风地区(包括地势较高周围无遮挡或地处风口上，用)材或料屋加面强坡度
大于100%(1:1)时，全部瓦材均采取固定加强措施。 4.7.3.4沥青瓦应自檐口向上铺设，铺设脊瓦时应顺年最大频率风向搭接，并应保证搭盖住两坡面沥青瓦
2非地震设防地区、非大风地区、屋面坡度≥30%(1:3.3)~≤100%(1:1)的度，不于(1沟50m)m处,脊之间的压盖不应小于脊瓦面1/2,每片脊瓦满涂沥青冷胶外还应用钉固定。 两排瓦和屋脊两侧的一排瓦应采取固定措施。 4.8选材要求
4.7. 1.5施工单位应根据单项工程设计的实际情况，依照以上要求采取以4下.8.加1所料施如各(材配、件筒、防水卷材或涂料、胎体增强材料、胶粘剂，密封膏、保温隔热材料 瓦除外): 木材，金属材料等。均应符合该产品现行的国家标准或行业标准，并满足屋面工程技术规范》 1水泥白灰砂浆卧瓦，用双股18号镀锌低碳钢丝将瓦与6钢筋绑牢；GB50345,《屋面工程质量验收规范》GB50207和坡屋面工程技术规范》GB50693的要求。 2钢挂瓦条挂瓦，用双股18号镀锌低碳钢丝将瓦与钢挂瓦条绑牢； 4.8.2订货、施工前应对下列情况所用材料的相容性进行确认： 3木挂瓦条挂瓦，用螺钉固定在挂瓦条上，瓦片下部应使用不锈钢扣件固 材在、涂基处上理剂，；材双、料1与8粘剂；卷材，涂料与密封膏；基层处理剂与密封膏。保温层与防水层 镀锌低碳钢丝将瓦与木挂瓦条绑牢，需钉、绑固定的瓦材，应向供 要。求。
4.7.1.6小青瓦、筒瓦用砂浆卧瓦，适用坡度为40~60%坡度；最大坡度47.80.聚,乙沫料层板建，挤筑塑聚。苯乙烯泡沐塑料板均应采用阻燃型产品，材料燃烧性能不低于B2级。 4.7.2块瓦形钢板彩瓦 4.8.4角钢挂瓦条.顺水条、支架等钢材均采用Q235级钢，并应作防锈处理。
4.7.2. 1块瓦形钢板彩瓦是用彩色薄钢板冷压成型呈连片块瓦形状的屋面4防.8水.5木板桂条.瓦顺条厚应用应等工级或Ⅱ级的木材，含水率不应大于18%,并应作防腐防蛀处理。 材生产厂家按挂瓦条的间距和屋面荷载确定，铝合金板不应小于0.置,其式它屋金面属板不应小于0.6mm。
4.7.2.2瓦材防用自攻螺钉固定于冷弯型钢挂瓦条上，瓦面布钉要求见第47页。 冷5弯.1温层设置在防水层之上。
号规格，应根据保温隔热层的厚度和屋面坡度的大小预先与瓦材厂家商定，并按5瓦.2的倒规置格式确屋定面挂工瓦程条防的水等级应为工级。
间距。 5.3倒置式屋面保温层的设计厚度应按计算厚度增加25%取值，且最小厚度不得小于25mm。
4.7.3沥青瓦
4.7.3.1沥青瓦是以玻璃纤维为胎基、经渗涂石油沥青后，一面覆盖彩色矿物粒料，另一面撒以隔离材料
尹冰 黄 迪 黄迪
校核 设 圈
说明(四) 图集号 15ZJ211
页 6
态 ? Y
6选用方法
15ZJ211
图集编号 详图号
详图页号
8.3选用本图集时，本图集所依据的规范、标准和有关技术法规可能已有新的版本，此时应按新版本， 作相应的验算调整，不应与新版本相脖。
尹 黄 迪 黄迪
校核 设
7施工.验收及检验要求
7.1屋面工程施工必须严格遵守《屋面工程质量验收规范》GB50207,《建筑节能工程施工 质量验收规范》GB 50411的各项规定。
7.2施工时尚应执行瓦材和相关配件厂有关指导施工技术文件的各项要求。
7.3屋面.泛水、檐沟、斜天沟的卷材防水层均满粘，暴露的卷材及涂膜层面应涂刷耐紫外线的防护涂料。
7.4铺设满粘防水卷材或防水涂膜之前，水泥砂浆找平层表面应刷基层处理剂。
7.5所有卷材收口部位，均用密封膏嵌封严实。 书
7.6屋面板内预埋锚筋穿破卷材防水层的破口处应满粘2厚卷材100x100,并用密封膏封严(涂膜 防水层仅用密封膏封严)。
7.7保温隔热材料可视材质、屋面坡度等情况，采用条粘或点粘法与基层固定。
7.8角钢挂瓦条、顺水条和其他外露钢件表面刷防锈漆打底，面漆两道。
7.9木桂瓦条，顺水条等木材表面均应作防腐、防火和防蛀处理。
7.10屋面上应设置施工和维修时使用的安全扣环等设施
7.11寒冷地区的坡屋面檐口部位应采取防冰雪融坠的安全措施。
7.12各种屋面的施工验收按国家现行有关施工规范、标准，技术法规严格执行。
8其他
8.1本图集未注明单位的尺寸均以亳米(mm)为单位。
8.2本图集未尽事宜，应按国家和地方有关规范、标准和有关技术法规文件严格执行。
说明(五) 图集号 15ZJ211
页 7
8
ILZrZSl 含郸
国 设 校 核
黄 迪 黄 迪 尹
第兴
革
尹 黄 迪 黄 迪
校 核 设
筒板瓦(板瓦盖六留四)
1:1:4水泥白灰砂浆加水泥重的3%麻刀 卧瓦，最薄处20厚
30厚1:3水泥砂浆，满铺)6@500X 500钢筋网
防水层(或防水垫层)
20厚1:2.5水泥砂浆找平层
钢筋混凝土屋面板，表面清扫干净
① ②
筒板瓦(板瓦盖六留四)
1:1:4水泥白灰砂浆加水泥重的3%麻刀
卧瓦，最薄处20厚
30厚1:3水泥砂浆，满铺)6@500X
500钢筋网
保温隔热层
防水层
20厚1:2.5水泥砂浆找平层
钢筋混凝土屋面板，表面清扫干净
9
⑤ 有保温隔热
(倒置式屋面)
说 明 ：
1. 瓦材品种、颜色；防水卷材或防水涂膜的品种；保温隔热材料的品种和厚度 (δ)由单项工程设计定。
2. 铺设防水卷材或防水涂膜之前，水泥砂浆找平层表面应涂刷基层处理剂。
筒板瓦 屋面做法 图集号 15ZJ211
页 9
关
尹 冰 黄 迪 黄
校 核 设 制 图
② 正脊
南标
斜线盾形瓦
防水层或防水垫层
详见单项工程设计
板 瓦
筒 瓦
说明：本页砖砌屋脊仅适用于低层建筑。
筒板瓦 屋脊 图集号 15ZJ211
页 10
中 黄 迪 黄 迪
校 核 设 图 平
按沟瓦规格
厚铝板或彩钢板
防水附加层
瓦切割成与排水沟相同的角度 防 水 层
防水层详见
1000
筒板瓦 斜天沟、宝顶 图集号 15ZJ211
页 11
其
中 黄 迪 黄 迪
校 核 设 制 图
筒板瓦 檐口 图集号 15ZJ211
页 12
中 黄 迪 黄 迪
校 核 设
平
浅色涂料
防水层(或防水垫层) 防水附加层
20厚1:了水泥砂浆找平层
溜起部位卷材附加层空
水泥钉或射钉@500
说 明 ：
密封膏封严
小 于 1 0 0mm, 檐沟内外沟壁宜取平。
2.檐沟宽度按单项工程设计。
3.檐口有无保温层另详单项工程设计。
筒板瓦 檐沟(一) 图集号 15ZJ211
页 13
态
中 黄 迪 黄 迪
校 核 设 计
平
翻起部位卷材附加层空
铺200宽
水泥钉或射钉@500
镀锌薄钢板垫片20X20X0.7 (用于卷材)
密封膏封严
品
50 40 10 保温材料
浅色涂料
防水层(或防水垫层)
防水附加层
20厚1:3水泥砂浆找平层
轻骨料混凝土找坡层最薄处20厚 钢筋混凝土檐沟板
钢筋混凝土屋面板内预埋10锚 筋一排@900与钢筋网连牢
100
200
5
>500
附加防水层)
密封膏封严 60
翻起部位卷材附加层空
铺200宽
钢筋混凝土屋面板内预埋10锚
100 筋一排@900与钢筋网连牢 200
50
(用于卷材)
同
防水层或防水垫层 详见单项工程设计
(附加防水层)
rO
≥400
<800
①
50 4010
≥800
保温材料
>400
②
说 明 ：
1. 檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm,分水线最小深度不应 小于100mm, 檐沟内外沟壁宜取平。
2.檐沟宽度深度按单项工程设计。
3.檐口有无保温层另详单项工程设计。
态
中 黄 迪 黄 迪
校 核 设 图 制
浅色涂料
防水层
防水附加层
20厚1:3水泥砂浆找平层
轻集料混凝土找坡层最薄处20厚 钢筋混凝土檐沟板
翻起部位卷材附加层空
水泥钉或射钉@500 镀锌薄钢板垫片
20X20X0.7 (用于卷材)
密封膏封严
50
防水层或防水垫层 详见单项工程设计
(附加防水层)
品
品50 4010
>400 <800
翻起部位卷材附加层空 铺200宽
钢筋混凝土屋面板内预埋10锚 筋 一 排@900与钢筋网连牢
水泥钉或射钉@500 200 100
镀锌薄钢板垫片20X20X0.7 50
(用于卷材)
同
A
60 50
防水层或防水垫层 详见单项工程设计
d20PVC-U 泄水管略坡向沟内，中距 3000上端管口周围缝隙用密封膏封严
504010
②
说明：
1.檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm, 分水线最小深度不应 小于100mm, 檐沟内外沟壁宜取平。
2. 檐沟宽度深度按单项工程设计。
3. 檐口有无保温层另详单项工程设计。
筒板瓦 檐沟(三) 图集号 15ZJ211
页 15
2
尹 冰 黄 迪 黄 迪
校 核 设 图
筒板瓦 山墙挑檐 图集号 15ZJ211
页 16
2
尹 冰 黄 迪 黄 迪
校 核 设 图
③
筒板瓦 泛水 图集号 15ZJ211
页 17
2
尹 冰 黄 迪 黄 迪
校 核 设 图
说 明 ：
1. 檐口出檐宽由单项工程设计确定。
筒板瓦单坡檐口 图集号 15ZJ211
页 18
态
中 黄 迪 黄 迪
校 核 设 图 制
① 烟囱泛水
南标电
说 明 ：
1.屋面板预留穿管道洞口尺寸，由单项工程设计根据管径，屋面坡度和板厚 等因素确定。
筒板瓦 屋面管道泛水 图集号 15ZJ211
页 19
满铺0.4厚聚乙烯薄膜一层
说明：
1.瓦材，品种颜色；防水卷材或防水涂膜的品种；保温或隔热材料的品种和厚度由单项 工程设计定。
2.顺水条，挂瓦条安装固定做法见64页③或30,瓦材需固定时，用双股18号镀 锌低碳钢丝将瓦与钢挂瓦条绑牢
3. 细石混凝土中φ4钢筋网应与屋脊和檐口处预留的φ10锚筋连牢，钢筋可采用焊接 或绑扎。
4.铺设防水卷材或防水涂膜之前，水泥砂浆找平层表面应涂刷基层处理剂。
平瓦.水泥彩瓦、西式屋陶面瓦做法
(钢挂瓦条) 图集号 15ZJ211
页 20
尹 冰 黄 迪 黄 迪
校 核 设 图 制
工级防水 Ⅱ级防水
无保温隔热 无保温隔热
④40
工级防水 无保温隔热
平瓦(或水泥彩瓦、西式陶瓦)
挂瓦条30X30,中距按瓦规格
(满铺铝箔复合隔热防水垫层)
顺水条40X20(h),中距500
≥35厚C20 细石混凝土(配4@100
X100 钢筋网)持钉层
保温隔热层
防水层
20厚1:2.5水泥砂浆找平层
钢筋混凝土屋面板
水泥彩瓦
挂瓦条30X30,中距按瓦规格 满铺铝箔复合隔热防水垫层)
顺水条40Xh(h为保温层厚+10) (内@450~600嵌保温板)
防水层自粘聚合物沥青防水卷材) 20厚1:2.5水泥砂浆找平层
钢筋混凝土屋面板
⑧ 工级防水
平瓦(或水泥彩瓦、西式陶瓦)
挂瓦条30X30,中距按瓦规格
(满铺铝箔复合隔热防水垫层)
顺水条40X20(h),中距500
≥35厚C20细石混凝土(配4@100
X100钢筋网)持钉层
防水层(或防水垫层)
保温隔热层
钢筋混凝土屋面板
有保温隔热
(倒置式屋面)
工级防水
有保温隔热
说明：
1.瓦材、品种颜色；防水卷材或防水涂膜的品种；保温或隔热材料的品种和厚度由单项工程设计定。
2.顺水条、挂瓦条安装固定做法见64页④或40.瓦材需固定时，用40圆钉(或双股18号镀锌 低碳钢丝)将瓦与木挂瓦条钉(绑)牢。
3.细石混凝土中4钢筋网应与屋脊和檐口处预留的10锚筋，钢筋用焊接或绑扎连牢。
4.铺设防水卷材或防水涂膜之前，水泥砂浆找平层表面应涂刷基层处理剂。
5.⑩~60用于有铝箔的屋面。
平瓦.水泥彩瓦、西式屋陶面瓦做法
(木挂瓦条) 图集号 15ZJ211
页 21
w2
尹 冰 黄 迪 黄 迪
校 核 设 图
② 斜 脊
④
平瓦.水泥彩瓦，西式陶瓦 屋脊、斜天沟
(钢挂瓦条)
? w2
尹 冰 黄 迪 黄 迪
校 核 设 图
屋面板内预留Ø10锚筋@900 锚筋与Ø6钢筋网连牢
1:3聚合物纤维水泥砂浆卧脊瓦
挂瓦条
顺水条
5o
≥500
(附加防水层)
单项工程设计
① 正脊
锥脊瓦
成品自粘性通风卷材
30X30 木质挂瓦条距屋脊30 0
3.5X20 镀锌钢钉 屋面瓦
防水层或防水垫层 详见单项工程设计
500
② 通风屋脊
ø6通长与10锚筋连牢，脊瓦搭接处钻 孔，用双股18号镀锌低碳钢丝与6绑牢 边瓦与挂瓦条钉牢
沿斜脊设30X30 通长铝合金条
挂瓦条
(附加防水层)
防水层或防水垫层 详见单项工程设计
斜脊 屋面做法详见 单项工程设计
瓦切割成与排水沟相同的角度
聚合物水泥砂浆封堵抹平 两侧设置30X30 通长铝合金条 专用混凝土钉@1200
挂瓦条
两侧设置30X30 通长铝合金条 专用混凝土钉@1200
Ø4X75 镀锌螺钉
30X6 通长方钢
Ø2.5X30 长镀锌圆钉 成品托木支架
斜天沟瓦用卧瓦砂浆卧牢，嵌紧于木条间 防水层(或防水垫层)
以下各层做法详见单项工程设计
≥1000
(附加防水层) 150
沟底两侧通长6顺沟设置在
屋脊与檐口处与Ø10锚筋连牢 按瓦规格
4
瓦切割成与排水沟相同的角度
聚合物水泥砂浆封堵抹平 挂瓦条 1厚铝板或彩钢板
防水层(或防水垫层)
以下各层做法详见单项工程设计
两侧设置30X30 通长铝合金条 专用混凝土钉@1200
沟底两侧通长ø6顺沟设置在 屋脊与檐口处与Ø10锚筋连牢 ≥1000
150(200)
团 4.
300
(350)
⑤
平瓦、水泥彩瓦，西 、瓦斜天沟
(木挂瓦条) 图集号 15ZJ211
页 23
态
中 黄 迪 黄 迪
校 核 设 图 制
说 明 ：
平瓦，水泥彩瓦、西式陶瓦 檐口
(钢挂瓦条) 图集号 15ZJ211
页 24
中 黄 迪 黄 迪
校 核 设 图
⑤ 通风檐口
说 明 ：
平瓦，水泥彩瓦、西檐式瓦
(木挂瓦条) 图集号 15ZJ211
页 25
中 用 把
把
校 核
本
说 明 ：
1.檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm, 分水线最小深度不应 小 于 1 0 0mm, 檐沟内外沟壁宜取平。
2. 檐沟宽度按单项工程设计。
3.檐口有无保温层另详单项工程设计。
平瓦、水泥彩瓦，西式檐陶沟瓦( 一 )
(钢挂瓦条) 图集号 15ZJ211
页 26
态
中 黄 迪 黄 迪
校 核 设 计 图 制
说 明 ：
1. 檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm, 分水线最小深度不应 小 于 1 0 0mm, 檐沟内外沟壁宜取平。
2.檐沟宽度深度按单项工程设计。
3. 檐口有无保温层另详单项工程设计。
水泥钉或射钉@500
镀锌薄钢板垫片20X20X0.7
(用于卷材)
密封膏封严
50 40 110 保温材料
>400
<800
浅色涂料
防水层
防水附加层
20厚1:3水泥砂浆找平层
轻骨料混凝土找坡层最薄处20厚
钢筋混凝土檐沟板
翻起部位卷材附加层空
100
200
5
500
加 下
①
说 明 ：
1.檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm, 分水线最小深度不应 小于100mm, 檐沟内外沟壁宜取平。
2.檐沟宽度深度按单项工程设计。
3.檐口有无保温层另详单项工程设计。
平瓦、水泥彩瓦，西 瓦(三)
(钢挂瓦条) 图集号 15ZJ211
页 28
2
尹 冰 黄 迪 黄 迪
校 核 设 图
1. 檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm, 分水线最小深度不应 小 于 1 0 0mm, 檐沟内外沟壁宜取平。
2.檐沟宽度按单项工程设计。
3. 檐口有无保温层另详单项工程设计。
浅色涂料
防水层(或防水垫层)
防水附加层
20厚1:3水泥砂浆找平层
轻骨料混凝土找坡层最薄处20厚
钢筋混凝土檐沟板
翻起部位卷材附加层空
100 铺200宽 200
50
镀锌薄钢板垫片20X20X0.7
6
密封膏封严
500
(附加防水层)详见单项工程设计
会
品5040110 保温材料
>400
<800
说 明 ：
1.檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm, 分水线最小深度不应 小于100mm, 檐沟内外沟壁宜取平。
2.檐沟宽度深度按单项工程设计。
3. 檐口有无保温层另详单项工程设计。
冰 中 黄 迪 黄 迪
校 核 设
平
说 明 ：
1.檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm, 分水线最小深度不应 小 于 1 0 0mm, 檐沟内外沟壁宜取平。
2. 檐沟宽度深度按单项工程设计。
3.檐口有无保温层另详单项工程设计。
平瓦、水泥彩瓦、西式檐陶沟瓦(三)
(木挂瓦条) 图集号 15ZJ211
页 31
态
尹 冰 黄 迪 黄 迪
校 核 设 图
1. 与封檐板相关的连接件及钉铆件由瓦材生产厂家配套供应。
2.挑檐宽度按单项工程设计。
3. 山墙有无保温层另详单项工程设计。
④
平瓦、水泥彩瓦、西式陶瓦山墙挑檐
(钢挂瓦条) 图集号 15ZJ211
页 32
中 黄 迪 黄 迪
校 核 设 图
@
平瓦、水泥彩瓦、西式陶瓦山墙挑檐
(木挂瓦条) 图集号 15ZJ211
页 33
共
中 黄 迪 黄 迪
校 核 设 图 制
密封胶封严
1厚铝合金成品压条
ø塑料胀管螺钉@600
成品耐候性自粘性柔性泛水
屋面瓦
密封胶封严 1厚铝合金成品压条
屋面板内预留ø10 锚筋@1500
沿墙一排瓦用双股18号
镀锌低碳钢丝与挂瓦条绑牢
≥250
顺水条
挂瓦条
屋面板内预留ø10 锚筋@1500
可
(附加防水层) ④
平瓦、水泥彩瓦、西式泛陶水瓦
(钢挂瓦条) 图集号 15ZJ211
页 34
2
尹 冰 黄 迪 黄 迪
校 核 设 图
密封胶封严
1厚铝合金成品压条
Ø塑料胀管螺钉@600
成品耐候性自粘性柔性泛水
≥250
(附加防水层)
%
⑤
屋面瓦 密封胶封严
挂瓦条
成品耐候性自粘性柔性泛水
防水层详见
单项工程设计
屋面板内预留10 锚筋@900
1厚铝合金成品压条 ø塑料胀管螺钉@600
沿墙一排瓦用圆钉钉牢
顺水条
挂瓦条
5
上
≥250
(附加防水层)
④ 可
保温层详见 单项工程设计
平瓦、水泥彩瓦、西瓦
(木挂瓦条) 图集号 15ZJ211
页 35
水泥钉或射钉@500
防水层或防水垫层
详见单项工程设计
③ (钢挂瓦条) ④ (钢挂瓦条)
水泥钉或射钉@500
镀锌薄钢板垫片20X20X0.7 (用于卷材)
聚合物水泥砂浆 顺水条
挂瓦条
防水层详见 单项工程设计?
≥250
防水层或防水垫层
⑦ (木挂瓦条) ⑧ ( 木 挂 瓦 条 )
平瓦、水泥彩瓦，西泛式水陶(二瓦)
(钢挂瓦条、木挂瓦条) 图集号 15ZJ211
页 36
X ? 2
尹冰 黄迪 黄 迪
校核 设 图
1.檐口出檐宽由单项工程设计确定。
平瓦、水泥彩瓦、西式陶瓦、单坡檐口
(钢挂瓦条、木挂瓦条
w2
尹 冰 黄 迪 黄 迪
校 核 设 图
说 明 ：
本图仅表示斜檐的铺瓦及有关构造，平屋面的构造及檐沟的相关做法按单项工程设计确定。 图集号 15ZJ211
平瓦，水泥彩瓦、西式陶瓦 装饰斜檐
页 38
中 思 把
把
校 核
本
平
子书 ③ 排气管泛水
1-1
说明：
1. 屋面板预留穿管道洞口尺寸，由单项工程设计根据管径，屋面坡度和板厚 等因素确定。
平瓦、水泥彩瓦、西式陶瓦 屋面管道泛水(钢挂瓦条 图集号 15ZJ211
页 39
① 烟囱泛水
② 排气管泛水
说 明 ：
1. 屋面板预留穿管道洞口尺寸，由单项工程设计根据管径，屋面坡度和板厚 等因素确定。
2. 瓦卡的长度和煨弯形状按瓦材定，瓦卡和避雷带支架应先焊好再进行安装
3.避雷带支架与避雷带的固定详见电气专业图纸。
4.本图按避雷带支架与避雷带平瓦屋面形式绘制，其他屋面做法均可按相应 详图施工。
平瓦、水泥彩瓦、西式陶瓦 屋面管道泛水(木挂瓦条)及避雷带支架安装 图集号 15ZJ211
页 40
2
尹 冰 黄 迪 黄 迪
校 核 设 图
块瓦形钢板彩瓦
冷弯型钢挂瓦条，中距按瓦材规格
防水层(或防水垫层)
20厚1:3水泥砂浆找平层(隔离层)
钢筋混凝土屋面板，表面清扫干净
7
① 无保热 ②
③ 工级防水
说 明 ：
1. 瓦材品种、颜色；防水卷材或防水涂膜的品种；保温或隔热材料的品种和厚度 (δ)由单项工程设计定.保温隔热材料可选用岩棉板、聚苯乙烯泡沫塑料板 和挤塑聚苯乙烯泡沫塑料板。
2. 冷弯型钢挂瓦条由生产厂家配套供应。
3. 铺设防水卷材或防水涂膜之前，水泥砂浆找平层表面应涂刷基层处理剂。
块瓦形钢板彩瓦屋面做法 图集号 15ZJ211
页 41
2
尹 冰 黄 迪 黄 迪
校 核 设 图
说 明 ：
1.彩板屋脊、彩板挡水、彩板角、彩板斜天沟等.相关的连接件及钉铆件由瓦 材厂家配套供应。
2. 当屋面设有防水层时，斜天沟部份可不另加防水层，而在斜天沟防水层上 铺贴屋面防水层即可
块瓦形钢板彩瓦 屋脊、斜天沟 图集号 15ZJ211
页 42
二
中 用 黄 迪
校 核 设 计
平
1.成品天沟做法另详单项设计，其成套构配件安装要求按生产厂家说明。
2. 檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm, 分水线最小深度不应 小 于 1 0 0mm, 檐沟内外沟壁宜取平。
3.檐沟宽、沟深由单项工程设计确定。
4.檐口有无保温层另详单项工程设计。
块瓦形钢板彩瓦檐口、檐沟 图集号 15ZJ211
页 43
态
中 黄 迪 黄 迪
校 核 设 图 制
说 明 ：
1.檐沟宽、沟深由单项工程设计确定。
2. 檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm, 分水线最小深度不应
小 于 1 0 0mm, 檐沟内外沟壁宜取平。
3.檐口有无保温层另详单项工程设计。
态
中 黄 黄 迪
校 核 设 图
1.彩板泛水.彩板挡水、彩板连接件等压型件连接 及钉铆件由瓦材厂家配套供应，颜色与彩板瓦相同。
2.檐口出檐宽由单项工程设计确定。
块瓦形钢板彩瓦
山墙挑檐、泛水，单坡檐口 图集号 15ZJ211
页 45
冰 中
果 黄 迪
校 核
本
平
说 明 ：
本图仅表示斜檐的铺瓦及有关构造，平屋面的构造及檐沟的相关做法按单项工程设计确定。
图集号
块瓦形钢板彩瓦装饰斜檐
页 46
① 防水层或防水垫层 M8x80 胀锚螺栓 4厚垫板，中距1000
单项工程设计 垫板下密封膏压严
1-1
中
②
说 明 ：
1. 瓦材的搭接如多于一波或有可靠防水措施，搭接可不设密封条。
2. 所有拉铆钉的外露钉头均用密封膏封严。
3.避雷带支架与避雷带的固定见电气专业图纸。
4. 固定瓦材的M6 自攻螺钉，上下搭接部位和瓦的前、末端，每波一个；左右搭 接部位每挂瓦条一个；其他部位每隔一根挂瓦条并错波均匀布钉。
块瓦形钢板彩瓦屋面瓦材固定及避雷带支架安装 图集号 15ZJ211
页 47
w2
尹 冰 黄 迪 黄 迪
校 核 设 图
(附加防水层
2020|
艹 什
① (管道不近屋脊)
说明：
1.屋面板预留穿管道洞口尺寸，由单项工程设计根据管径，屋面坡度和板厚 等因素确定。
2.镀锌薄钢板泛水接口处用锡焊，板面与瓦同色。
3.泛水与彩板瓦用脚5拉铆钉固定，钉头用密封膏封严。
图集号
块瓦形钢板彩瓦屋面管道泛水
页 48
尹 冰 黄 迪 黄
校 核 设 制 图
2
53 53
中 南 标 电
③ ④ 2
53 53 55 55
图集号 15ZJ211
沥青瓦 屋面索引
页 49
关
中 黄 黄 迪
校 核 设 图 制
沥青瓦
防水层(或防水垫层)
20厚1:2.5水泥砂浆持钉层
钢筋混凝土屋面板
工级防水 无保温隔热
Ⅱ级防水 无保温隔热
Ⅱ级防水
有保温隔热
沥青瓦
40厚C20 细石混凝土持钉层 (配4@150X150 钢筋网) 保温隔热层
防水层(或防水垫层)
20厚1:2.5水泥砂浆找平层
⑤ 有保温隔热
(倒置式屋面)
说 明
1.沥青瓦分平面沥青瓦(平瓦)和叠合沥青瓦(叠瓦)。
平面沥青瓦适用于防水等级为Ⅱ级的坡屋面；叠合沥青瓦适用于防水等级 为工级和Ⅱ级的坡屋面。
详图做法以平面沥青瓦示例，叠合沥青瓦构造做法相同。
2. 瓦材颜色；防水卷材或防水涂膜的品种；保温隔热材料的品种和厚度(δ) 由单项工程设计定。
3.铺设防水卷材或防水涂膜之前，水泥砂浆找平层表面应涂刷基层处理剂。
沥青瓦 屋面做法 图集号 15ZJ211
页 50
尹 冰 黄 迪 黄
校 核 设 计 图
① 正脊
正脊
③ 书
斜屋脊
说明：沥青脊瓦一般可用沥青瓦裁成，也可用专用脊瓦。
沥青瓦 屋脊 图集号 15ZJ211
页 51
其
尹 冰 黄 迪 黄
校 核 设 制 图
与细石混凝土层内Ø4钢筋网绑扎
与细石混凝土层内4钢筋网绑扎
斜天沟中心线
说明：斜天沟有切割式(亦称搭接式),敞开式，编制式等几种做法，本图集示意切割式做法，
切割式斜天沟瓦的搭接是将屋面排水坡度长的，过水量大的一侧沥青瓦搭盖另一侧 沥青瓦，并按图示要求切割整齐、粘牢。
沥青瓦斜天沟 图集号 15ZJ211
页 52
共
是
尹 冰 黄 迪 黄 迪
校 核 设 制
上端管口周围缝隙用密封膏封严
说 明 ：
1. ③,④用于有保温节能要求的建筑。
2.每块瓦的长度见工程设计。
态
中 碧 碧 把
校 核
本 图 平
① ② ③
说 明 ：
沥青瓦 悬山、硬山 图集号 15ZJ211
页 54
尹 冰 黄 迪 黄
校 核 设
说明：彩色钢板泛水板，连接件等颜色均与波形沥青瓦相。
ø6塑料胀管螺钉@600
沥青瓦 泛水 图集号 15ZJ211
页 55
-30x3 铁箍 25 3厚垫圈
用M6X20 螺栓紧固
8
X
X
吕
1厚铝板
A
沥青瓦 管道出屋面 图集号 15ZJ211
页 56
其
中 黄 迪 黄 迪
校 核 设 制
防水垫层
20厚1:2.5水泥砂浆找平层(隔离层)
南标
说明 ：
1.屋面瓦由单项工程设计定，详图仅以块瓦坡屋面示意。
2. 无檩体系挂瓦条用专用混凝土钉与混凝土屋面板固定。
3. 当屋面坡度较大时，选择屋面瓦应充分考虑安全性。
波形沥青防水板 瓦屋面做法 图集号 15ZJ211
页 57
中 黄 迪 黄
校 核 设 图
说明：节点均为无持钉层有保温层做法。
共
是
尹 黄 迪 黄 迪
校 核 设
平
①
(附加防水层)
波形沥青防水板
挑檐、檐沟、悬山、硬山 图集号 15ZJ211
页 59
共
中 碧
校 核 设 制 图
单项工程设计 ø6塑料胀管螺钉@600
波形沥青防水板泛水 图集号 15ZJ211
页 60
其
尹 冰 黄 迪 黄 迪
校 核 设 制 图
1 ① 天窗平面
说明：本图供成品平天窗安装施工使用，窗料及相关的各种零部件，均由平天窗的生产厂家配套供应。
波形沥青防水板 平天窗 图集号 15ZJ211
页 61
关
冰
用 黄 迪
校 核 设
平
2010通长
6@250
聚合物水泥砂浆或
1.屋面瓦种类由单项工程设计选定。
2. 屋脊，封檐板，檐沟面层材料及颜色由单项工程设计选定。 3. 本图均按砂浆卧瓦不设保温，防水层绘制，也适用于其余
几种屋面，构造做法具体由单项工程设计选定。
4.本页混凝土屋脊尺寸仅适用于低层建筑，若用于多层建 筑应由单项工程设计确定。
中 黄 迪 黄 迪
校 核
本 图 平
①
说 明 ：
1.屋面瓦种类由单项工程设计选定。
2.屋脊，封檐板，檐沟面层材料及颜色由单项工程设计选定。
3. 本图均按砂浆卧瓦不设保温，防水层绘制，也适用于其余 几种屋面，构造做法具体由单项工程设计选定。
4.本页混凝土屋脊尺寸仅适用于低层建筑，若用于多层建 筑应由单项工程设计确定。
混凝土宝顶.斜脊 图集号 15ZJ211
页 63
尹 冰 黄 迪 黄 迪
校 核 设 图
说 明 ：
1.分格缝仅用于铺设卷材和涂膜防水层的水泥砂浆找平层，分格缝的纵横间距不大于6m。
2.钢顺水条安装前应调直，所有钢材下钉处应先铷4孔。
3.③0.④0为挂瓦条安装第二方案，供施工选用，④0仅适用于屋坡度<1:1时。
4. 铝箔铺在顺水条上，相互搭接75mm, 用双面胶粘牢，铝箔铺设如节点⑤,不宜太松太紧。
找平层分格缝 挂瓦条、顺水条安装、铝箔铺设 图集号 15ZJ211
页 64
共
中 黄 迪 黄 迪
校 核 设 图
中南标
说明 ：
1.本图供成品斜屋顶窗土建安装施工用，窗料及相关的各种零部件， 如窗框固定钢角，窗口防水卷材，金属排水板，支瓦条等，应由斜屋 顶窗的生产厂配套供应。
2. 屋面瓦种类，屋面做法由单项工程设计定。
屋面顶窗(一) 图集号 15ZJ211
页 65
态
中 黄 迪 黄 迪
校 核 设 图
中
1.本图供成品斜屋顶窗土建安装施工图，窗料及相关的各种零部件， 如窗框固定钢角，窗口防水卷材，金属排水板，支瓦条等，应由斜屋 顶窗的生产厂配套供应。
2.屋面瓦种类，屋面做法由单项工程设计定。
屋面顶窗(二) 图集号 15ZJ211
页 66
二
中
果 黄 迪
校 核 设 计 制 图
中
山墙挑檐
40 10
300
书
说 明 ：
1.本屋面顶窗可供采光和通风用，窗体的顶板，侧壁和下槛以及窗的形式，用料， 开启方式等均见单项工程设计。
2. 屋面瓦的种类，屋面做法由单项工程设计选定。
3.本图按平瓦有保温层的屋面形式绘制，其他屋面做法均可按相应详图施工。
屋面顶窗(三) 图集号 15ZJ211
页 67
w%
尹 冰 黄 迪 黄 迪
校 核 设 图
@ 标电子书
图集号
屋面顶窗(四)
页 68
二
中 用
把
校 核
本
平
说 明 ：
1.雨水口附加层采用合成高分子防水涂膜铺设二层胎体增强材料。
2.圆形弯管可采用成品，也可现场制作。
檐沟雨水口、雨水管 图集号 15ZJ211
页 69
中 黄 迪 黄 迪
校 核 设
平
抗风搭扣
② 抗风搭扣
敲击固定
③ 抗风搭扣
④ 抗风搭扣
抗风搭扣安装滴水线 图集号 15ZJ211
页 70
构件名称 构 件 简 图(长X宽X高)
筒 板 瓦 琉 璃 瓦 脊 瓦
小三 星筒
大三 星筒
220x140x98 240X183X140
盾 形 瓦 双线
单线
230x130
正线 230X105 斜线
280X100
宝 顶
280X1045
说明：由于构件种类繁多，本图只列出部分构件供
参考，其他构件由设计人员根据厂家样品选用。
附录 筒板瓦构件 图集号 15ZJ211
页 71
构件名称 构 件 简 图(长X宽X高)
水 泥 彩 瓦
脊 瓦 二向 圆脊
四向 圆脊
檐 口 瓦 檐 口 封
420X 123 150
345x142
排 水 瓦
西 式 陶 瓦
J瓦
J1
J5
310X310 310X310
说明：由于构件种类繁多，本图只列出部分构件供
参考，其他构件由设计人员根据厂家样品选用。
附录 平瓦、水泥彩瓦、西式陶瓦构件(一) 图集号 15ZJ211
页 72
构件名称 构 件 简 图(长X宽X高)
西 式 陶 瓦
J瓦
J8
J9
305X270 305X305
J14
J15
295X265
310X310
J瓦
脊
J54
285X180
J53
310X180
J51
240X240
J50
365X365
J11
420X440
说明：由于构件种类繁多，本图只列出部分构件供
参考，其他构件由设计人员根据厂家样品选用。
附录 平瓦、水泥彩瓦、西式陶瓦构件(二) 图集号 15ZJ211
页 73
构件名称 构 件 简 图(长X宽X高)
西 式 陶 瓦
S瓦 脊 瓦
S8
S9
4叉
封 口 瓦
S3
310X190
S4
310X290
盾 瓦
S盾
250X90 250X70
说明：由于构件种类繁多，本图只列出部分构件供
参考，其他构件由设计人员根据厂家样品选用。
附录平瓦水泥彩瓦，西式陶瓦构件(三)
图集号 15ZJ211
页 74
