99J201-1、99(03)J201-1：平屋面建筑构造（一）（含2003年局部修改版）.pdfVIP免费



国家建筑标准设计图集  99  J201-1

99(03)J201-1



















平屋面建筑构造(一)

(含2003年局部修改版)

家建筑标准设计

国家建筑标准设计

国家建筑标准设计

国家建筑标准设计





中国建筑标准设计研究院

















关于批准《道路》等188项国家

建筑标准设计图集改号的通知



建质[2002]48号







各省、自治区建设厅、直辖市建委，国务院各有关部门，大型企业集团，中国建 筑设计研究院：

为适应市场经济发展的需要，加强对国家建筑标准设计工作的管理，中国建 筑标准设计研究所对归口管理的国家建筑标准设计图集进行了清理和调整。按照 新的图集分类、编号原则，部分图集需要改号。经审查，现批准《道路》等188  项国家建筑标准设计图集采用新图集号，并自本文发布之日起执行。







中华人民共和国建设部

二〇○二年三月一日











国家建筑标准设计图集  99J201-1

99(03)J201-1



平屋面建筑构造(一)

(含2003年局部修改版)









批准部门： 中华人民共和国建设部

组织编制： 中国建筑标准设计研究院



























中国计划出版社













郑重声明：本图集已授权“全 国律师知识产权保护协作网”对著 作权(包括专有出版权)在全国范

围予以保护，盗版必究。

举报盗版电话：010-63906404 010-68318822

1 . ①国 . .  Ⅱ.①中... Ⅲ.①建筑设计一中国一图集 ②屋面一建筑构造一中国一图集  IV.①TU206

②TU22-64

中国版本图书馆CIP 数据核字(2011)第036172号











国 家 建 筑 标 准 设 计 图 集 平屋面建筑构造(一)  (含2003年局部修改版)

99J201-1 、99(03)J201-1

中国建筑标准设计研究院 组织缩制

(邮政编码：100048 电话：010-68799100)

☆

中国计划出版社出版

(地址：北京市西城区木郴地北里甲11号国宏大厦C 座 4 层 ) 北京国防印刷厂印刷





787mm×1092mm        1/163.75印张14千字

2011年3月第1版2011年3月第1次印刷

☆

ISBN       978-7-80242-606-1

定价；14.30元











99J201-1



















平屋面建筑构造(一)







































中国建筑标准设计研究所出版





平屋面建筑构造(一)

批准部门 中华人民共和国建设部 批准文号 建质[2002]48号 主编单位 中国建筑标准设计研究所 统一编号 GJBT-510

实行日期 2002年3月1日      图 集号 99J201- 1

主编单位负责人   重 主编单位技术负责人  技 术 审 定 人

设 计 负责 人





目                      录





封面                                                常用防水材料选用表……………………………………13

目录…………………………………………………1-2       保温隔热层选用要则，保温层厚度选用表(一)………14

说明………………………………………………3-6         保温层厚度选用表(二)………………………………15

不上人屋面构造……………………………………7         保温层厚度选用表(三)…………………………………16

铺块材上人屋面构造…………………………………8       保温层厚度选用表(四)…………………………………17

细石混凝土复合防水屋面构造…………………………9     隔热层厚度选用表………………………………………18

架空隔热屋面构造……………………………………10      一般屋面女儿墙、檐口、檐沟………………………19

倒置式屋面构造………………………………………11      单层厂房屋面女儿墙、檐口、檐沟…………………20

硬泡防水屋面构造…………………………………12        倒置式屋面女儿墙、檐沟………………………………21

目    录

图集号 99J201-1

神核  校对曹彩奇设计乡小 页 1

















硬泡屋面女儿墙、檐口、檐沟 22         变形缝构造(一)(卷材、涂膜屋面)…………………39

单层厂房山墙转角 23       变形缝构造(二)(细石混凝土和倒置式屋面)………40

女儿墙压顶及防水层收头详图 24       变形缝构造(三)(硬泡屋面)…………………………41

泛水详图 25       屋面出入口……………………………………………42

外檐沟局部详图 26       屋面人孔………………………………………………43

天沟局部详图 27       管道穿屋面……………………………………………44

一般屋面水落口 28       烟囱穿屋面………………………………………………45

穿女儿墙屋面水落□ 29       拉索座…………………………………………………46

单层厂房屋面水落□ 30       砖砌风道□…………………………………………47

倒置式屋面水落口 31       设施基座………………………………………………48

硬泡屋面水落□ 32       排汽屋面………………………………………………49

外水落管及水斗安装 33

水斗及连接管详图 34

架空隔热层构造 35

隔汽层构造 36

分格缝和板缝构造 37

变形缝透视图 38

目 录 图集号 99J201-1

审核 u    校对曾颖奇 设计 页 2













说       明

1.设计依据：

1.1建设部建设〔1992〕560号《1992年全国建筑标准设计编 制工作计划》;

1.2《屋面工程技术规范》GB50207-94;

1.3《民用建筑热工设计规范》GB50176-93;

1.4《民用建筑节能设计标准》JGJ26-95.





2.适用范围：

2.1本图集适用于全国各地区屋面防水等级为Ⅱ,Ⅲ级的民

用及工业建筑，

2.2屋面结构层为现浇或装配式钢筋混凝土板，

2.3屋面坡度为2%-10%的平屋面或小坡度屋面.



3.图集内容：

3.1上人及不上人的保温隔热和非保温隔热屋面；

3.2上人及不上人的带架空隔热层的屋面；

3.3细石防水混凝土和卷材或涂料相组合的复合屋面；

3.4防水层设于保温隔热层之下的倒置式屋面，

3.5现场喷涂成型的硬质聚氨酯泡沫塑料防水保温合一屋 面. (简称《硬泡屋面》)



4.屋面构造组成：

4.1防水层：

4.1.1本图集包括单道设防(Ⅲ级),单道复合使用(Ⅲ级和双 道设防(Ⅱ级的各种防水构造. (Ⅲ级用于一般的民用  与工业建筑，Ⅱ级用于重要的民用与工业建筑和高   层建筑)

4.1.2本图集编入了由合成高分子卷材和涂膜、高聚物改 性沥青卷材和涂膜、普通沥青卷材和涂膜三大类防 水材料单独或相互组合或与细石混凝土刚性防水层 组合而成的多种防水构造，还编入了防水硬质聚氨 酯泡沫塑料屋面.

4.1.3卷材屋面的铺设方法有空铺法、点粘法、条粘法和满 粘法，提倡优先采用空铺法、点粘法和条粘法.当有 条件时可在个体工程设计中交代.

说  明 图集号 99J201-1

审核ul校对 设计 孔 页 3

















4.2找平层：                                                   4.4隔汽层：

4.2.1材料及厚度：找平层材料为1:3水泥砂浆，20厚，砂浆中应掺入  4.4.1根据计算，凡在钢筋混凝土屋面结构层上，采用微孔混凝土类 聚丙烯或尼龙-6纤维750-900g/m³                               保温层和膨胀蛭石、膨胀珍珠岩类保温层者，即使在室内相对

4.2.2分格缝：找平层应设分格缝，分格缝间距宜为3-4m,分格缝面         湿度>80%的情况下，全国大部分地区均可不设置隔汽层.而当

积宜为12m²左右.                                            采用泡沫塑料类保温层时，是否需设置隔汽层，应根据实际情况

4.2.3找平层养护须充分，但应避免采用大量浇水或蓄水的养护方法.      计算确定，并根据计算隔汽层所需的蒸汽渗透阻确定隔汽层材料.



4.3保温隔热层：

4.3.1本图集只采用板状材料作保温隔热层，材料的性能要求见第14 页编号B1-B7,松散材料保温隔热层和整体现浇保温隔热层

均未编入图集. 4.4.2隔汽层的构造做法见第36页.

4.5找坡层：

4.5.1当屋面结构层不起坡时，需设找坡层.

4.5.2找坡材料采用1:6水泥焦渣，1:8水泥膨胀珍珠岩或其他轻

4.3.2本图集对有节能要求的采暖居住建筑及目前尚无具体节能要求 的其他民用及工业建筑分别按其屋面的热工性能要求编制了保 骨料混凝土. (抗压强度≤0.3MPa)

4.5.3屋面坡度应不小于2%,檐沟及天沟的坡度应不小于1%,其 沟底水落差不得超过200mm.

温层厚度选用表，并对需要满足夏季隔热要求的建筑，按《建筑

热工设计规范》的有关要求编制了隔热层厚度选用表.保温隔 热层选用要则见第14页，保温层厚度选用表见第14-17页，

隔热层厚度选用表见第18页， 4.6保护层：

4.6.1不上人的防水卷材和防水涂膜屋面，设置涂料或粒料保护层. 设计选用可不作具体交代，施工时，根据防水层材料的品种按



4.3.3当所选用的保温材料过厚时，设计人可酌情改用与聚苯乙烯泡沫 塑料组合而成的复合保温层. 第13页用料表选定.

4.6.2上人的防水卷材和防水涂膜屋面做铺块材保护层，

说  明

图集号 99J201-1

审核 红山校对曹颖奇 设计为代 页 4











4.6.3倒置式屋面的保温隔热层之上需做砂浆保护层或卵石保护层，       5.2.2无保温隔热要求的屋面：

硬泡屋面需做涂料保护层或砂桨保护层，                                                   屋面构造编号和防水层编号

4.7隔离层：在细石混凝土和防水卷材或涂膜之间，设置隔离层.施工                 99J201-1( X

时，应确保层间的完全分离.                                            图集号

4.8排汽屋面：                                                       5.2.3硬泡屋面：

屋面构造编号

4.8.1屋面保温层或找平层干燥有困难时(如遇当地空气湿度较大，

雨季施工或保温隔热材料的含湿量较大等),宜设排汽屋面，                  99J201-1 Y B8-XX

可根据工程项目的实际情况确定.                                     图集号                硬泡厚度

4.8.2排汽屋面的构造做法见第49页.                                 5.2.4使用5.2.1和5.2.2索引方法时，除注明所选用的屋面构造编号

和防水层编号外，还必须在有关图纸中注明所采用防水卷材或涂料

5.索引方法：

的品种名称.

5.1一般详图的索引方法：                                         6.材料：

详图号

6.1所有材料如卷材、胶粘剂、涂料、胎体增强材料、密封材料、保温隔

99J201-1                                                    热材料、水泥骨料等，除应符合该产品现行的国家标准或行业标准外还

图集号               详图页次                                   必须符合《屋面工程技术规范》以及本图集的要求.

5.2屋面构造的索引方法：                                           6.2施工前，应对下列情况所使用材料的相容性进行确认：

5.2.1有保温隔热要求的屋面：(含倒置式屋面)                         6.2.1防水材料(指卷材、涂料，下同)与基层处理剂；

6.2.2防水材料与胶粘剂； 屋面构造编号和防水层编号

6.2.2防水材料与密封膏；

99J201-1( WXBX-XX

图集号               厚度

说  明 图集号 99J201-1

审核    校对   设计声母 页 5



















6.2.4防水材料与涂料保护层；                               7.3高跨屋面为无组织排水时，其低跨屋面受水冲刷的部位(一般以

6.2.5两种防水材料复合使用时；                                檐口挑出长度为中心划定)应按屋面所用防水材料分别采取不同

注：据有关部门的实践经验，氯化聚乙烯防水卷材、三元乙丙      的加强措施：

橡胶防水片材、聚氯乙烯防水卷材以及改性沥青防水卷材

(仅限冷粘)均可与其下层的聚氨酯防水涂膜、丙烯酸酯防      7.3.1卷材屋面：加铺一层整幅同类卷材，上铺通长预制混凝土板，板

水涂膜、改性沥青防水涂膜复合使用.改性沥青防水卷材           的尺寸为500×500×40.用C20混凝土制作.

也可与其下层的沥青防水卷材复合使用.                    7.3.2涂膜屋面：加作1000宽同类涂膜的一布二涂，上铺通长预制

6.2.6基层处理剂与密封膏.                                       混凝土板.同7.3.1

6.3密封膏的选用：                                             7.3.3用涂料作保护层的硬泡屋面：加铺通长预制混凝土板，同7.3.1

6.3.1凡个体工程设计未选定用料时，可在施工前按第13页选用表   7.3.4有刚性保护层的屋面和倒置式屋面均不另作处理.

采用，但须满足6.2的有关要求，

6.3.2垂直缝和仰缝应采用非下垂型的密封膏.

漆两道，

7.施工：                                                   8.其它：

7.1屋面工程施工必须严格遵守《屋面工程技术规范》的各项规定，

8.1本图集所注尺寸均以毫米为单位， 7.2屋面找平层分格缝、细石混凝土防水层分隔缝的设缝要求和缝的

8.2本图集各节点详图均按有保温隔热层和找坡层者绘制.如个体工 处理以及装配式屋面板缝(端、侧缝)的灌缝作法均见第37页，

程设计无保温隔热层或无找坡层时，施工中相应取消，

施工时，可按个体工程设计所选定的《屋面构造》作法，直接采用

该页的相应节点.

说  明 图集号 99J201-1

审核 nui     校对   设计 为我 页 6











构造编号



简    图



屋 面   构 造 防 水 层 做 法



备  注

编号 材 料  类 别 厚度 编号 材 料 类 别 厚度















W1

















涂料或粒料保护层

防水层(按右表选定)

1:3水泥砂浆找平层  20 找坡层        最薄处30 钢筋混凝土屋面板

A

(Ⅱ级) 高聚物改性沥青防水卷材

高聚物改性沥青防水卷材 基层处理剂 2-3

2-3

H

(Ⅲ级 合成高分子防水卷材 合成高分子防水涂膜 基层处理剂 ≥1







适用于：

1.屋面防水等级为Ⅲ级

2.无保温隔热要求的建筑

3.不上人屋面



B

(Ⅱ级) 高聚物改性沥青防水卷材 合成高分子防水卷材

基层处理剂 2-3 ≥1.2

J

(Ⅲ级) 高聚物改性沥青防水卷材 沥青玻纤胎油毡(标号25号) 冷底子油二道 ≥2  一毡 二油



C

(Ⅱ级) 高聚物改性沥青防水卷材

高聚物改性沥青防水涂膜 基层处理剂 2-3 ≥3 K

(Ⅲ级) 高聚物改性沥青防水卷材 基层处理剂 ≥4

L

(级 合成高分子防水卷材 基层处理剂 ≥1.2













适用于：

1.屋面防水等级为Ⅱ,Ⅲ级

2.有保温或隔热要求的建筑

3.不上人屋面





































涂料或粒料保护层

防水层(按右表选定)

1:3水泥砂浆找平层  20  保温或隔热层        δ  找坡层        最薄处30 隔汽层—  —用于W3

1:3水泥砂浆找平层—20 钢筋混凝土屋面板



D

(Ⅱ级) 高聚物改性沥青防水卷材 合成高分子防水涂膜

基层处理剂 2-3 ≥2

M

(厘级) 沥青防水卷材 冷底子油二道 三毡 四油



E

(Ⅱ级) 合成高分子防水卷材 合成高分子防水涂膜 基层处理剂 ≥1.2 ≥2 N

(Ⅲ级) 高聚物改性沥青防水涂膜 基层处理剂 ≥3

P

(Ⅲ级) 合成高分子防水涂膜 基层处理剂 ≥2



F

(Ⅲ级) 高聚物改性沥青防水卷材

高聚物改性沥青防水涂膜 基层处理剂 ≥2  ≥1.5

Q

(Ⅲ级

沥青基防水涂膜

≥8

带隔汽层



G

(Ⅲ级) 高聚物改性沥青防水卷材 合成高分子防水涂膜

基层处理剂 ≥2

≥1

表中高聚物改性沥青防水卷材厚度为 2-3者，一般宜取上限值.



注：1.选用方法：

3.屋面由结构找坡时，图中找坡层取消.







的复合保温层不在此限，

b.有保温隔热要求时，从第14-18页选定保温隔热材料的编号和厚度，如(M2eB₁-0;

c.按已选定的防水层材料类别，在第13页选用表中，确定防水卷材或涂料的品种名5.隔汽层材料由个体工程设计根据计算所需的蒸汽渗透阻确定. 称，并在设计图纸中注明. (防水涂膜铺设胎体增强材料的有关事项，设计选用不

作具体交代，施工时按第13页的做法表要求执行.)

2.涂料和粒料保护层用料可在施工时根据防水材料品种，按第13页用料表选用.

不上人屋面构造

图集号

99J201-1

审核   校对曾段奇设计卢出 页 7











构造编号



简  图

屋 面 构 造 防 水 层   做 法



备  注

编号 材 料  类 别 厚度 编号 材 料 类 别 厚度



















铺块材

粗砂垫层            25 防水层(按右表选定)

1:3水泥砂浆找平层   20  找坡层         最薄处30 钢筋混凝土屋面板

A

(Ⅱ级) 高聚物改性沥青防水卷材

高聚物改性沥青防水卷材 基层处理剂 2-3

2-3

H

(Ⅲ级) 合成高分子防水卷材 合成高分子防水涂膜 基层处理剂 ≥1







适用于：

1.屋面防水等级为Ⅱ,Ⅲ级

2.无保温隔热要求的建筑

3.上人屋面



B

(Ⅱ级) 高聚物改性沥青防水卷材 合成高分子防水卷材

基层处理剂 2-3 ≥1.2

J

(Ⅲ级 高聚物改性沥青防水卷材 沥青玻纤胎油毡(标号25号) 冷底子油二道 ≥2 一毡

二油



C

(Ⅱ级) 高聚物改性沥青防水卷材

高聚物改性沥青防水涂膜 基层处理剂 2-3 ≥3 K

(Ⅲ级) 高聚物改性沥青防水卷材 基层处理剂 ≥4























铺块材

粗砂垫层            25

防水层(按右表选定)

1:3水泥砂浆找平层   20

保温或隔热层        δ

找坡层         最薄处30 隔汽层——用于W6

1:3水泥砂浆找平层—20 钢筋混凝土屋面板 L

(Ⅲ级) 合成高分子防水卷材 基层处理剂 ≥1.2













适用于：

1.屋面防水等级为Ⅱ,Ⅲ级

2.有保温或隔热要求的建筑

3.上人屋面



D

(Ⅱ级) 高聚物改性沥青防水卷材 合成高分子防水涂膜

基层处理剂 2-3 ≥2

M

(Ⅲ级) 沥青防水卷材 冷底子油二道 三毡

四油



E

(Ⅱ级) 合成高分子防水卷材 合成高分子防水涂膜 基层处理剂 ≥1.2 ≥2 N

(Ⅲ级) 高聚物改性沥青防水涂膜 基层处理剂 ≥3

P

(Ⅲ级) 合成高分子防水涂膜 基层处理剂 ≥2



F

(Ⅲ级) 高聚物改性沥青防水卷材

高聚物改性沥青防水涂膜 基层处理剂 ≥2  ≥1.5

Q

(Ⅲ级

沥青基防水涂膜

≥8



G

(Ⅲ级) 高聚物改性沥青防水卷材 合成高分子防水涂膜

基层处理剂 ≥2

≥1

表中高聚物改性沥青防水卷材厚度为 2-3者，一般宜取上限值.

注：1.选用方法：

a.根据屋面使用要求选定构造编号，并根据屋面防水等级和设防要求选定防水层 做法，如(W5J;

b.有保温隔热要求时，从第14-18页选定保温隔热材料的编号和厚度， 如

c.按已选定的防水层材料类别，在第13页选用表中，确定防水卷材或涂料的品种名



3.屋面由结构找坡时，图中找坡层取消.

4.采用聚苯乙烯泡沫塑料作保温隔热层时，找坡层应置于其上，含聚苯乙烯泡沫塑料 的复合保温层不在此限.

5.隔汽层材料由个体工程设计根据计算所需的蒸汽渗透阻确定，

称，并在设计图纸中注明. (防水涂膜铺设胎体增强材料的有关事项，设计选用不

作具体交代，施工时按第13页的做法表要求执行.)

2.块材可采用300×300×25或200×200×25的水泥砖，细石混凝土板等.

铺块材上人屋面构造

图集号

99J201-1

审核  n 校 对 曾 奇 设 计 芦 页 8













构造编号



简    图



屋 面 构 造 防  水  层  做  法



备  注

编号 材 料 类 别 厚度 编号 材 料 类别 厚度











防水层(按右表选定)

1:3水泥砂浆找平层   20 找坡层         最薄处30 钢筋混凝土屋面板









A

(Ⅱ级)



细石防水混凝土

隔离层

高聚物改性沥青防水卷材 基层处理剂





40





≥3









D

(Ⅲ级)



细石防水混凝土

隔离层

高聚物改性沥青防水涂膜 基层处理剂





40





≥1.5

适用于：

1.屋面防水等级为Ⅱ,Ⅲ级

2.无保温隔热的建筑

3.兼作上人用













防水层(按右表选定)

1:3水泥砂浆找平层  20  保温或隔热层        δ  找坡层        最薄处30 钢筋混凝土屋面板

适用于：

1.屋面防水等级为Ⅲ,Ⅲ级

2.有保温或隔热要求的建筑

3.兼作上人用











B

(Ⅱ级)



细石防水混凝土 隔离层

合成高分子防水卷材 基层处理剂





40





≥1.2









E

(班级)



细石防水混凝土 隔离层

合成高分子防水涂膜 基层处理剂





40





≥1.0























防水层(按右表选定)

1:3水泥砂浆找平层   20  保温层              δ  找坡层         最薄处30 隔汽层

1:3水泥砂浆找平层  20 钢筋混凝土屋面板





适用于：

1.屋面防水等级为Ⅱ,Ⅲ级

2.有保温要求的建筑

3.带隔汽层

4.兼作上人用











C

(Ⅱ级)



细石防水混凝土 隔离层

沥青防水卷材 冷底子油二道





40



三毡

四油









F

(Ⅲ级)



细石防水混凝土 隔离层

沥青防水卷材 冷底子油二道





40



二毡 三油

注：1.选用方法：

a.根据屋面使用要求选定构造编号，并根据屋面防水等级和设防要求选定防水层 3.隔离层采用于铺沥青油毡一层或塑料薄膜一层，搭接宽度100,做到连片平整.

做法，如CWBA);                              4.屋面由结构找坡时，图中找坡层取消.

b.有保温隔热要求时，从第14-18页选定保温隔热材料的编号和厚度5.采，用聚如苯乙(烯B泡B沫₅作6保0温;隔热层时，找坡层应置于其上，含聚苯乙烯泡沫塑料

c.按已选定的防水层材料类别，在第13页选用表中，确定防水卷材或涂料的品种名 的复合保温层不在此限， 称，并在设计图纸中注明. (防水涂膜铺设胎体增强材料的有关事项，设计选用不

2.细石防水混凝土的强度等级不小于C20,内配66@150网片，保护层厚度不小于10.

混凝土设分格缝，设缝做法见第37页，混凝土水灰比不应大于0.55,每立方米混凝土 水泥用量不应小于330kg.含砂率宜为35%-40%,灰砂比应为1:2-1:2.5.

细石混凝土复合防水屋面构造

图集号

99J201-1

审核M校对曾颗奇 设计为8 页 9











屋 面 构造









495×495×35 C20预制钢筋 混凝土板(配406网片)

115×115×200(h)砖砌支座 防水层(按右表选定)

1:3水泥砂浆找平层   20  隔热层              δ  找坡层         最薄处30 钢筋混凝土屋面板

高聚物改性沥青防水卷材 2-3

D

(Ⅱ级)

495×495×50 C20预制钢 筋混凝土板(配406网片)

115×15800(h)砖砌支座

防水层(按右表选定)

1:3水泥砂浆找平层  20  隔热层              δ  找坡层         最薄处30 钢筋混凝土屋面板

(Ⅲ级)







注：1.选用方法：

a.根据屋面使用要求选定构造编号，并根据屋面防水等级和设防要求选定防水层3.预制钢筋混凝土板用M5水泥砂浆座砌在砖支座上，砖支座用M5水泥砂浆砌

做法，如Mlg;                                 筑，纵横中距500.也可采用当地的习惯做法或成品，架空层净高不宜小于200.

b.从第14页和第18页选定隔热材料的编号和厚I，k4-80;                         4.本图构造不宜采用聚苯乙烯泡沫塑料板(B6)作隔热材料.

c.按已选定的防水层材料类别，在第13页选用表中，确定防水卷材或涂料的品种名 称，并在设计图纸中注明. (防水涂膜铺设胎体增强材料的有关事项，设计选用不

作具体交代，施工时按第13页的做法表要求执行.)                                        架空隔热屋面构造    图集号  99J201-1

2.屋面由结构找坡时，图中找坡层取消.

校对嘈疑奇设计声升









构造编号



简    图



屋  面  构 造 防 水 层 做 法



备  注

编号 材 料 类 别 厚度 编号 材 料  类 别 厚度













铺块材

粗砂垫层             25 干铺无纺聚酯纤维布一层

挤塑聚苯乙烯泡沫塑料板δ 防水层(按右表选定)

1:3水泥砂浆找平层    20  找坡层          最薄处30 钢筋混凝土屋面板

A

(Ⅱ级) 高聚物改性沥青防水卷材

高聚物改性沥青防水卷材 基层处理剂 2-3

2-3

H

(Ⅲ级) 合成高分子防水卷材 合成高分子防水涂膜 基层处理剂 1







适用于：

1.屋面防水等级为Ⅱ,Ⅲ级

2.有保温或隔热要求的建筑

3.上人屋面



B

(Ⅱ级) 高聚物改性沥青防水卷材 合成高分子防水卷材

基层处理剂 2-3 ≥1.2

J

(Ⅲ级 高聚物改性沥青防水卷材 沥青玻纤胎油毡(标号25号) 冷底子油二道 ≥2

三



C

(Ⅱ级) 高聚物改性沥青防水卷材

高聚物改性沥青防水涂膜 基层处理剂 2-3 ≥3 K

(匪级) 高聚物改性沥青防水卷材 基层处理剂 ≥4











1:2水泥砂浆保护层     25 挤塑聚苯乙烯泡沫塑料板 δ 防水层{按右表选定)

1:3水泥砂浆找平层     20  找坡层          最薄处30 钢筋混凝土屋面板 L

(Ⅲ级) 合成高分子防水卷材 基层处理剂 ≥1.2



适用于：

1.屋面防水等级为亚，Ⅲ级

2.有保温或隔热要求的建筑

3.不上人屋面



D

(Ⅱ级) 高聚物改性沥青防水卷材 合成高分子防水涂膜

基层处理剂 2-3 ≥2

M

(Ⅲ级) 沥青防水卷材 冷底子油二道 三毡 四油



E

(亚级) 合成高分子防水卷材 合成高分子防水涂膜 基层处理剂 ≥1.2 ≥2 N

(Ⅲ级) 高聚物改性沥青防水涂膜 基层处理剂 ≥3















卵石保护层(粒径10-30)≥50 干铺无纺聚酯纤维布一层

挤塑聚苯乙烯泡沫塑料板δ 防水层(按右表选定)

1:3水泥砂浆找平层   20  找坡层          最薄处30 钢筋混凝土屋面板



适用于：

1.屋面防水等级为Ⅱ,Ⅲ级

2.有保温或隔热要求的建筑

3.不上人屋面

P

(Ⅲ级 合成高分子防水涂膜 基层处理剂 ≥2



F

(Ⅲ级) 高聚物改性沥青防水卷材

高聚物改性沥青防水涂膜 基层处理剂 ≥2 ≥1.5

Q

(Ⅲ级)

沥青基防水涂膜

≥8



G

(Ⅲ级) 高聚物改性沥青防水卷材 合成高分子防水涂膜

基层处理剂 ≥2

≥1

表中高聚物改性沥青防水卷材厚度为 2-3者，一般宜取上限值，



注：1.选用方法：

a.根据屋面使用要求选定构造编号，并根据屋面防水等级和设防要求选定防水层        3.水泥砂浆保护层设表面分格缝(V形槽),分格面积宜为1m².

做法，如1;                                      4.挤塑聚笨乙烯泡沫塑料板的周边，要求做不小于12×5(h)的缺口. (见简图)

b.从第14-18页选定挤塑聚苯乙烯泡沫塑料板的编号和厚度，如19B₇-30;     5.屋面由结构找坡时，图中找坡层取消，

c.按已选定的防水层材料类别，在第13页选用表中，确定防水卷材或涂料的品种名 称，并在设计图纸中注明. (防水涂膜铺设胎体增强材料的有关事项，设计选用不

作具体交代，施工时按第13页的做法表要求执行.)

2.块材可采用300×300×25或200×200×25的水泥砖，细石混凝土板等.

倒置式屋面构造

图集号

99J201-1

审核MuM校对曹颗奇 设计为我 页 11













构造编号



简  图



屋  面  构  造



备  注



构造编号



简  图



屋  面  构  造



备  注

































涂膜保护层

硬质聚氨酯泡沫塑料防水保温 隔热层(现场喷涂成型)  δ 1:3水泥砂浆找平层   20

找坡层        最薄处30 钢筋混凝土屋面板









适用于：

1.屋面防水等级为重级(见注2)Ⅲ级

2.有保温或隔热要求的建筑

3.不上人屋面















W17















1:2水泥砂浆保护层   25

硬质聚氨酯泡沫塑料防水保温 隔热层(现场喷涂成型)  δ 1:3水泥砂浆找平层  20

找坡层         最薄处30 钢筋混凝土屋面板







适用于：

1.屋面防水等级为Ⅲ级

2.有保温或隔热要求的建筑

3.不上人屋面





















W16



















涂膜保护层

硬质聚氨酯泡沫塑料防水保温 隔热层(现场喷涂成型)  δ 隔汽层

1:3水泥砂浆找平层  20

找坡层        最薄处30 钢筋混凝土屋面板









适用于：

1.屋面防水等级为Ⅱ级(见注2)Ⅲ级

2.有保温或隔热要求的建筑

3.带隔汽层

4.不上人屋面























铺块材

粗砂垫层           25

硬质聚氨酯泡沫塑料防水保温 隔热层(现场喷涂成型)  δ 1:3水泥砂浆找平层  20

找坡层         最薄处30 钢筋混凝土屋面板











适用于：

1.屋面防水等级为Ⅲ级

2.有保温或隔热要求的建筑

3.上人屋面



注：1.选用本图时，应在构造编号旁注明硬泡编号和厚度，如

⑯

当涂膜保护层兼有防水功能且其厚度能满足《屋面工程技术规范》规定的Ⅱ级

防水等级要求时，可按Ⅱ级采用.

3.涂膜保护层使用的涂料应与硬质聚氨酯泡沫塑料材性相容，可由硬泡生产厂家配套供应，或提 供涂料的技术要求.

4.水泥砂浆保护层设表面分格缝(V形槽),分格面积宜为1m².

5.块材可采用300×300×25或200×200×25的水泥砖、细石混凝土板，砖(板)缝宽3,用砂填平.

6.屋面由结构找坡时，图中找坡层取消.



7.硬质聚氨酯泡沫塑料的性能要求和厚度选用见第14-18页.

8.隔汽层材料由个体工程设计根据计算所需的蒸汽渗透阻确定. (用卷材时不得空铺)

硬泡防水屋面构造

图集号

99J201-1

审核  un校对曾段哥设计     页 12







常用防水卷材、涂料、密封材料选用表

防水涂膜铺设胎体增强材料做法表

材 料  类  别 品 种 名 称 标 准 号 防水涂膜名称 设计涂膜 厚度(mm 做  法 胎体增强材料







高聚物改性沥青防水卷材类 APP改性沥青防水卷材(聚酯胎)

APP改性沥青防水卷材(玻纤胎) SBS改性沥青防水卷材(聚酯胎)

SBS改性沥青防水卷材(玻纤胎)  自粘橡胶沥青防水卷材(聚乙烯膜)

自粘橡胶沥青防水卷材(铝箔) JC/T559-94

JC/T559-94

JC/T560-94

JC/T560-94 JC840-1999

JC840-1999 高聚物改性沥青防水涂膜 1.5 一布二涂(一布四胶) 聚酯无纺布

3.0 二布三涂(二布八胶) 第一层聚酯无纺布，第二层玻纤布

合成高分子防水涂膜

(水乳型，溶剂型) 1.0 纯涂

2.0 二布三涂二布六胶) 第一层聚酯无纺布，第二层玻纤布

合成高分子防水涂膜

(反应型一聚氨酯防水涂膜) 1.0 纯涂





合成高分子防水卷材类 三元乙丙橡胶防水片材

氯化聚乙烯防水卷材

氯化聚乙烯一橡胶共混防水卷材 聚氯乙烯防水卷材(P型) HG2402-92

GB12953-91

JC/T684-1997 GB12952-91 2.0 纯涂

沥青基防水涂膜 4.0 二布三涂 玻纤布

8.0 四布六涂 玻纤布

防水涂膜屋面，可根据设计涂膜厚度按本表的做法要求施工.如所采用的防水涂料在  其产品说明书中对是否或如何铺设胎体增强材料有专门交代，其厚度符合设计要求， 质量确有保证，则可按产品说明书施工.



沥青防水卷材类 石油沥青纸胎油毡(限制使用产品) 石油沥青玻璃纤维胎油毡 GB326-89

GB/T14686-93



高聚物改性沥青防水涂料类 氯丁胶乳沥青防水涂料 聚氯乙烯弹性防水涂料 JC408-91

JC/T674-1997

涂料和粒料保护层用料表





合成高分子防水涂料类 聚氨酯防水涂料(非焦油系列) 丙烯酸酯防水涂料

硅橡胶防水涂料(见注) JC500-92 防水层面层材料 保护层材料 备  注

合成高分子防水卷材 1.保护涂料(由卷材生产厂配 套提供或提出材料要求)

2.卷材面自带保护层者，不另设 保护涂料应浅色，粘 结力强，耐风化

高聚物改性沥青防水卷材



沥青基防水涂料类 水性石棉沥青防水涂料

膨润土乳化沥青防水涂料 JC408-91

JC408-91

沥青防水卷材(冷粘) 云母或蛭石 应筛去粉料

沥青防水卷材(热粘) 绿豆砂 粒料3-5,颗粒均匀，耐风化





合成高分子密封材料类 聚氨酯建筑密封膏

聚硫建筑密封膏

丙烯酸酯建筑密封膏

氯磺化聚乙烯建筑密封膏 JC482-92

JC483-92

JC484-92

合成高分子防水涂膜 保护涂料(由涂料生产厂配套提供) 浅色，粘结力强，耐风化

高聚物改性沥青防水涂膜

细砂，云母或蛭石 细砂粒径<1mm,无棱角 云母、蛭石应筛去粉料

沥青基防水涂膜



改性沥青密封材料类 建筑防水沥青嵌缝油膏

聚氯乙烯建筑防水接缝材料 JC/T207-1996 JC/T798-1997

常用防水材料选用表

图集号

99J201-1

注：硅橡胶防水涂料不与各类防水卷材复合使用.

审核  a校对曾颗奇设计 乡外 页 13









保温隔热层选用要则 保温层厚度选用表(一)

建筑热工分区 建筑物类型 选 用   要 则 选用顶次 采暖期室外

平均温度te

(℃) R=1/Knik/w) 体形系数<0.3 体形系数>0.3 水泥  聚苯板 (mm) 汤青膨胀 珍珠岩板 (mm) 水泥膨服 蛭石板

(mm) 水泥膨胀 珍珠岩板

(mm) 加气

混凝土块

(mm) 聚苯乙烯

泡沫塑料板 (mm) 挤塑聚茉乙常

泡速塑料板

(mm) 硬质聚氨酯 泡沫塑料

(mm)











严寒地区和 寒冷地区 居住建筑、医院、 幼托等建筑 采用按《民用建筑节能设计标准》的规定 计算的保温层厚度

14

2~-2 1.25

1.67 120

180 130

190 190

270 210

310 250

370 50

75 30

45 25

40

学校、办公楼、其 他公共建筑

工业辅助建筑 工业建筑 采用按《民用建筑热工设计规范》的规定 计算的保温层厚度

有隔热要求的部分地区，应比较保温层和 隔热层的计算厚度，取大值，







15-18 -2.1~-5 1.43

2.00 140

220 240 220

340 260

390 300

470 60

90 35

55 30

45

-5.1~-8 1.67

2.50 180

290 190

310 270

450 310

510 370

610 75

120 45

70 40

60

-8.1~-1 2.00

3.33 220

400 430 340

620 390

710 470

850 90

165 55

100 45

85











夏热冬冷地区和 夏热冬暖地区



居住建筑、医院、 幼托等建筑 采用按《民用建筑热工设计规范》的规定 计算的隔热层厚度，并采用架空隔热屋面 构造 .



18

10 H1.1~-14.5 4.50 290

490 5320 450 70 1040 20 120 60

105

本表适用于执行《民用建筑节能设计标准》(JGJ26-95)的居住建筑

聚苯乙烯泡沫塑料板置换其他保温材料换算系数表

学校、办公楼、其 他公共建筑

工业辅助建筑 工业建筑 采用按《民用建筑热工设计规范》的规定 计算的隔热层厚度，也可根据需要同时采用 架空隔热屋面构造.



18

10

被置换材料 置换材料 水泥

聚苯板 沥青膨胀 珍珠岩板 水泥膨胀

蛭石板 水泥膨胀 珍珠岩板 加气

混凝土块

温和地区 按实际情况参照以上要求处理 聚苯乙烯泡沫塑料板(B6)

0.41

0.38

0.26

0.23

0.19

常用保温隔热材料选用表





注：1.为简化计算类型，便于选用，在计算保温隔热层厚度时，统以  W2 的构造作为标

准形式，其中找坡层平均厚度取80,钢筋混凝土屋面板厚取100,工业建筑预制钢筋 混凝土屋面板厚取30(无找坡层).图集中其他屋面构造，均可按本计算厚度选用.

2.左表中导热系数和蓄热系数的计算值系按《民用建筑热工设计规范》(GB50176-93) 及有关资料的要求经修正后所得，保温隔热材料厚度即按此值计算.

3.当采用某种单一保温材料过厚时，可用聚苯乙烯泡沫塑料板按材料热阻值等量代换



的原则进行部分置换.形成复合保温层、见上表.索引方法：99J201-1(W2)BI-XX

B6-XX

4.倒置式屋面必须采用挤塑聚苯乙烯泡沫塑料板.



材料名称 选用 编号 材 质 要 求 导热系数计算值

W/m.k 蓄热系数计算值 W/m²k

导热系数 W/m.k 蓄热系数 W/m:k 抗压强度 Mpa 干密度 Kg/m²

水泥聚苯板 Bi 0.09 1.54 ≥0.3 300 0.09×1.5=0.135 1.54×1.5=2.310

沥青膨胀珍珠岩板 B2 0.12 2.28 ≥0.3 400 0.12×1.2=0.144 2.28×1.2=2.736

水泥膨胀蛭石板 B3 0.14 1.99 ≥0.3 350 0.14×1.5=0.210 1.99×1.5=2.985

水泥膨胀珍珠岩板 B₄ 0.16 2.49 ≥0.3 400 0.16×1.5=0.240 2.49×1.5=3.735

加气混凝土板 B5 0.19 2.81 ≥0.4 500 0.19×1.5=0.285 2.81×1.5=4.215

聚苯乙烯泡沫塑料板

Bs 0.042 0.36 ≥0.1 20-30 0.042×1.3=0.055 0.36×1.3=0.468

挤塑聚苯乙烯泡沫塑料板 B7 0.030 0.32 ≥0.15 32 0.030×1.1=0.033 0.32×1.1=0.352 保温隔热层选用要则

保温层厚度选用表(一)

图集号

99J201-1

硬质聚氨酯泡沫塑料 B8 0.023 0.40 ≥0.4 60 0.023×1.2=0.028 0.40×1.2=0.480

水泥焦渣(找坡用) 0.42 6.13 1100 0.42×1.5=0.63 6.13×1.5=9.200 审核 hn  校对曾彩奇设计乡中 页 14











保 温 层 厚 度 选 用 表 ( 二 )



ti-te c)



Ro.min 水泥  聚茉板 (mm) 汤青膨服 珍珠岩板 (mm) 水泥膨胀 蛭石板 (mm) 水泥鹰服 珍珠岩板

(mm) 加气

旄凝土块

(mm) 聚苯乙烯

泡沫塑料板

(mm) 挤塑聚苯乙稀

泡沐塑料板

(mm) 硬质聚氨能

沧沫塑料

(mm)

ti-te

('c)



Romin 水泥  聚苯板 (mm) 新青膨服 珍珠岩板 (mm) 水泥膨胀 蛭石板 (mm) 水泥膨胀 珍珠岩板 (mm) 加气  避凝土块 (mm) 聚苯乙烯

泡沫塑料板

(mm) 挤塑聚苯乙择

泡沫塑料校

(mm) 硬质聚氨廊

泡沫塑料

(mm)

26 0.64 道 40 40 60 70 80 Ⅲ 25 Ⅲ 25 Ⅲ 25 51 1.25 120 130 190 210 1250 Ⅲ 50 加 35 Ⅲ 35

27 0.66 40 40 60 70 80 25 25 25 52 1.27 120 130 190 220 260 50 35 35

28 0.68 40 50 70 80 90 25 25 25 53 1.30 130 130 200 Ⅱ 220 270 55 35 35

29 0.71 50 50 70 80 100 25 25 25 54 1.32 130 140 200 I 230 270 55 35 35

30 0.73 50 50 80 90 Ⅲ 100 25 25 25 55 1.34 130 140 200 230 280 55 35 35

31 0.76 50 60 80 90 Ⅱ110 25 25 25 56 1.37 140 150 210 240 290 55 35 35

32 0.78 60 60 90 Ⅲ100 120 25 25 25 57 1.39 140 150 220 250 290 55 35 35

33 0.81 60 60 90 Ⅱ110 130 25 25 25 58 1.42 140 150 220 250 300 60 35 35

34 0.83 60 70 100 110 130 25 25 25 59 1.44 150 150 230 260 310 60 35 35

35 0.86 70 70 100 120 140 30 25 25 60 1.47 Ⅱ    150 160 230 1260 310 Ⅲ60 Ⅲ 40 Ⅲ 35

36 0.88 70 70 110 120 150 30 25 25







注：1.本表用于办公楼，学校和门诊部等建筑物，其室内空气与屋盖内表面之间的允许 温差△t=4.5℃.

2.ti-te为冬季室内外计算温差，各地冬季室外计算温度取值见《民用建筑热工设 计规范》(GB50176-93)附录三或当地气象资料，

3.Romin为屋盖最小传热阻.根据该值计算所得的保温层厚度为最小厚度，选用时 不得低于此厚度.

4.根据《民用建筑热工设计规范》的规定，屋面按其热惰性指标D值分为I,Ⅱ, Ⅲ,V四种类型，冬季室外计算温度列有相对应的四种取值，选用本表时，室外 计算温度取值应与黑框范围内的1,Ⅱ,Ⅲ,IV相一致.

37 0.90 70 80 Ⅲ 110 130 150 30 25 25

38 0.93 80 80 Ⅱ120 140 160 30 25 25

39 0.95 80 亚 80 120 140 170 35 25 25

40 0.98 80 Ⅱ 90 130 150 180 35 25 25

41 1.00 90 90 130 150 180 35 30 30

42 1.03 90 100 140 160 190 40 30 30

43 1.05 Ⅲ90 100 140 160 190 40 30 30

44 1.08 Ⅱ 100 100 150 170 200 40 30 30

45 1.10 100 110 150 180 210 40 30 30

46 1.12 100 110 160 180 220 45 30 30

47 1.15 110 110 160 190 220 45 30 30

48 1.17 110 120 170 190 Ⅱ 230 45 30 30 保温层厚度选用表(二)

图集号

99J201-1

49 1.20 110 120 180 200 1 240 45 30 30

50 1.22 120 120 180 亚 210 240 Ⅲ50 Ⅲ30 Ⅲ30 审核  hy   校对影    前 设计 为升 页 15











保  温 层 厚 度 选 用  表 ( 三 )



ti-te c)



Romn 水泥  聚苯板 (mm) 沥青膨服 珍珠岩板 (mm) 水泥岛服 蛭石板 (mm) 水泥膨服 珍珠岩板 (mm) 加气  避凝土块 (mm) 聚苯乙烯 沧沫塑料板 (mm) 挤塑聚苯乙烯

泡沫塑料板

(mm) 硬质聚氛磨 泡沐塑料 (mm)

ti-te

(c)



Ro.min 水泥  聚茉板 (mm) 西青膨胀 珍珠岩板 (mm) 水泥膨胀 蛙石板 (mm) 水泥膨胀 珍珠岩板 (mm) 加气  花凝土块 (mm) 聚苯乙烯

泡沫塑料板

(mm) 挤塑聚苯乙烯

泡沫塑料板

(mm) 硬质聚负脂

泡沫塑料

(mm)

26 0.52 Ⅲ40 40 40 50 50 Ⅲ 25 Ⅲ 25 Ⅲ 25 51 1.02 90 Ⅱ 90 140 160 Ⅱ190 Ⅲ 40 Ⅲ 25 Ⅲ 30

27 0.54 40 40 40 50 50 25 25 25 52 1.04 90 100 140 160 190 40 25 30

28 0.56 40 40 40 50 60 25 25 25 53 1.06 Ⅲ90 100 150 170 200 40 25 30

29 0.58 40 40 50 50 60 25 25 25 54 1.08 Ⅱ 100 100 150 170 200 40 25 30

30 0.60 40 40 50 60 70 25 25 25 55 1.10 100 110 150 180 210 40 25 30

31 0.62 40 40 50 60 70 25 25 25 56 1.12 100 110 160 180 220 45 25 30

32 0.64 40 40 60 70 80 25 25 25 57 1.14 100 110 160 190 220 45 30 30

33 0.66 40 40 60 70 80 25 25 25 58 1.16 110 110 170 190 230 45 30 30

34 0.68 40 50 70 80 90 25 25 25 59 1.18 110 120 170 200 230 45 30 30

35 0.70 50 50 70 80 100 25 25 25 60 1.20 110 120 180 200 1 240 Ⅲ45 Ⅲ30 Ⅲ 30

36 0.72 50 50 70 80 Ⅲ100 25 25 25







注：1.本表适用于一般公共建筑和工业辅助建筑.其室内空气与屋盖内表面之间的允

许温差△t=5.5℃.室内空气潮湿的建筑，如公共浴室等应另行计算.

2.ti-te为冬季室内外计算温差，各地冬季室外计算温度取值见《民用建筑热工设 计规范》(GB50176-93)附录三或当地气象资料，

3.Ro.min为屋盖最小传热阻.根据该值计算所得的保温层厚度为最小厚度，选用时 不得低于此厚度，

4.根据《民用建筑热工设计规范》的规定，屋面按其热惰性指标D值分为I,Ⅱ, 皿，V四种类型，冬季室外计算温度列有相对应的四种取值，选用本表时，室外 计算温度取值应与黑框范围内的I,Ⅱ,I,INV相一致，

37 0.74 50 50 80 90 110 25 25 25

38 0.76 50 60 80 90 110 25 25 25

39 0.78 60 60 90 100 120 25 25 25

40 0.80 60 60 90 Ⅲ100 120 25 25 25

41 0.82 60 70 100 Ⅱ110 130 25 25 25

42 0.84 60 70 100 110 140 30 25 25

43 0.86 70 70 100 120 140 30 25 25

44 0.88 70 70 110 120 150 30 25 25

45 0.90 70 80 Ⅲ110 130 150 30 25 25

46 0.92 70 80 Ⅱ 120 130 160 30 25 25

47 0.94 80 Ⅲ80 120 140 160 35 25 25

48 0.96 80 90 120 140 170 35 25 25 保温层厚度选用表(三)

图集号

99J201-1

49 0.98 80 90 130 150 180 35 25 25

50 1.00 Ⅲ90 Ⅱ 90 130 150 180 35 Ⅲ25 Ⅲ25 审核 弘   对 曾颍奇 设计 当升 页 16











保 温 层 厚 度 选 用  表 ( 四 )



Li-te

(c)



Romin 水泥  聚苯板 (mm) 沥青膨服 珍珠岩板 (mm) 水泥膨脂 蛭石板 (mm) 水泥房胀 珍珠岩板 (mm) 加气  混凝土块 (mm) 聚苯乙烯

泡沫塑料板

(mm) 挤塑聚苯乙

泡沫塑料板

(mm) 硬质聚氨酯

泡沫塑料

(mm)

ti-te

('c)



Romin 水泥  聚茉板 (mm) 新青膨账 珍珠岩板 (mm) 水泥岛胀 蛭石板 (mm) 水泥膨服 珍珠岩板 (mm) 加气  混凝土块 (mm) 聚苯乙烯

泡沫塑料板

(mm) 挤塑聚苯乙烯

泡沫塑料板

(mm) 硬质聚负购

泡沫塑料

【mm)

26 0.41 40 40 40 50 60 IV 25 IV 25 IV 25 51 0.80 Ⅲ 80 90 130 140 Ⅲ 170 IN 35 N 25 IV 25

27 0.42 40 40 50 50 60 25 25 25 52 0.82 80 90 130 150 180 35 25 25

28 0.44 40 40 50 60 70 25 25 25 53 0.83 90 90 130 150 180 35 25 25

29 0.46 40 40 60 IV 60 70 25 25 25 54 0.85 90 90 140 160 190 35 25 25

30 0.47 40 40 60 Ⅲ 70 80 25 25 25 55 0.86 90 100 140 160 190 40 25 25

31 0.49 40 40 60 70 80 25 25 25 56 0.88 90 100 140 160 190 40 25 25

32 0.50 40 IV 40 60 70 90 25 25 25 57 0.90 90 100 150 170 200 40 25 25

33 0.52 40 50 70 80 90 25 25 25 58 0.91 100 100 150 170 200 40 25 25

34 0.53 40 50 70 80 90 25 25 25 59 0.93 100 110 150 180 210 40 25 25

35 0.55 50 50 70 80 100 25 25 25 60 0.94 Ⅲ100 110 160 180 Ⅲ 210 IV 40 IV 25 IV 25

36 0.57 50 50 80 90 110 25 25 25







注：1.本表适用于一般工业建筑，其室内空气与屋盖内表面之间的允许温差△t=7C.

室内空气潮湿的生产工房应另行计算.

2.ti-te为冬季室内外计算温差，各地冬季室外计算温度取值见《民用建筑热工设 计规范》(GB50176-93)附录三或当地气象资料.

3.Romin为屋盖最小传热阻.根据该值计算所得的保温层厚度为最小厚度，选用时 不得低于此厚度，

4.根据《民用建筑热工设计规范》的规定，屋面按其热惰性指标D值分为I,Ⅱ, Ⅲ,IV四种类型，冬季室外计算温度列有相对应的四种取值，选用本表时，室外 计算温度取值应与黑框范围内的I,Ⅱ,Ⅲ,IV相一致.

37 0.58 50 60 80 90 110 25 25 25

38 0.60 50 60 80 100 110 25 25 25

39 0.61 Ⅲ 60 60 90 100 120 25 25 25

40 0.63 60 60 90 100 120 25 25 25

41 0.64 60 60 90 110 130 25 25 25

42 0.66 60 70 100 110 130 25 25 25

43 0.68 70 70 100 120 140 30 25 25

44 0.69 70 70 100 120 140 30 25 25

45 0.71 70 70 110 120 150 30 25 25

46 0.72 70 80 110 130 150 30 25 25

47 0.74 70 80 110 130 150 30 25 25

48 0.75 70 80 120 130 160 30 25 25

保温层厚度选用表(四)

图集号

99J201-1

49 0.77 80 80 120 140 160 35 25 25

50 0.79 Ⅲ 80 90 120 140 Ⅲ 170 IV 35 IV 25 IN 25 审核gluN 校对曾颗奇设计 夕 页 17











隔  热 层 厚 度 选 用  表



水泥  聚苯板 (mm)

60

60

60

60

60

60

50

50

50

50





常州

注：1.Ate为夏季室外计算温度波辐值.Ate=Ate.max-Le

Ate.max为夏季室外计算温度最高值；e为夏季室外计算温度平均值.

2.隔热层厚度计算时：

a.屋面构造形式以(W2)为代表；(找坡层平均厚度8Q屋面板厚度100)

b.太阳辐射照度最大值】max=1040W/m²,平均值I=340W/m²

c.太阳辐射吸收系数P=0.8.

韶关

3.属于《民用建筑热工设计规范》规定的应兼顾夏季防热的部分寒冷地区， 当选定的保温层厚度低于本表应选的隔热层厚度者，应按本表选用，

4.本表不适用于工业建筑.

南京，核风挂平



长沙，成契，黎州

桂林，南充

隔热层厚度选用表 图集号  99J201-1

审核        校对 曹段奇 设计   升     页       18













虚线示铺块材或 细石防水混凝土



·94.

°0

A-C

25                               天沟找坡层

金(设隔汽层时)

(设隔汽层时)





D

27

A-F

一

26



o

6

附加层

B





水泥钉或射钉@>900

镀锌垫片20×20×0.7(涂膜防水层不钉固)

注：1 . 选 用 本 图 ① , ②时，需同时选定第24页中的女儿墙相关节点编号.



2.檐沟的外形详见个体工程设计，防水层收头做法见本图.













一 般屋面女儿墙、檐口、檐沟  图集号 99J201-1 审  核  私 乃  校  对   曹  苛  设  计                     页       19

















(设隔汽层时)

























2.板缝处理详见

3.选用本图①,②时，需同时选定第24页中的女儿墙相关节点编号，





镀锌垫片20×20×0.7(涂膜防水层不钉固)

单层厂房屋面女儿墙、檐口.檐沟 图集号 99J201-1

审核u私以 校 对 曹       芦升          页         20























审   核   校   对   设   计   卢   我    页         21































240                            ①

















1-1



(C20 混凝土)





|4





2













L-2      |4

240



莫









C20 细石混凝土 挡土坡，高150

④











2-2

4010









L

L-2

(C20 混凝土)





局部370厚女儿墙压顶配





370









外墙饰面见 个体工程设计













4-4



收头做法 同

2

6箍@150





80                            A

2L



单层厂房山墙转角

图集号

99J201-1

审核 sturt 校对 设计 为 页 23











































250













密封膏封严





卷材或涂膜防水层

附加层

找平层

防水层以下同 今











250

0

Q









立墙                                          密封膏嵌缝







铺块材

粗砂垫层

保温层以下同 鸟



泛水转角处圆弧半径R和附加层用料表

防水层材料 R(mm) 附加层材料

高聚物改性沥青防水卷材 50 能与防水层卷材配套使用的涂料(作一布二涂)

合成高分子防水卷材 20 同防水层卷材一层

沥青防水卷材 100 同防水层卷材一层

防水涂料 50 同防水层涂料(作一布二涂)









合成高分子卷材防水层 或沥青卷材防水层

附加层

找平层

找坡层

钢筋混凝土檐沟











高聚物改性沥青卷材



(铺块材屋面〉泄水口处铺250×250 无纺聚酯纤维过滤布一层

200

100    100 2X30050

涂膜保护层

C20 细石混凝土

100×45×320                100



工

200

3-3

(硬泡屋面)



注：1.檐沟的防水层、找平层、找坡层同屋面.附加层用料和转角R 值见第25页.

2.当采用两种不同材料复合使用的防水层时，应按其下层材料确定附加层，





外檐沟局部详图 图集号 99J201-1   审核 校对 教   所设计    页      26





































8









300                                             250                           100





水落口附加层              雨水斗















女儿墙/



密封膏封严/





1



天沟防水层和附加层 水落口附加层

87型雨水斗 见87S348

y











△











1:3水泥砂浆或

C15 细石混凝土嵌填





注：水落口附加层采用防水涂膜铺设二层胎体增强材料，共厚2-3.







虚线示铺块材或 细石混凝土

屋面防水层



雨水斗

水落口附加层

虚线示穿女儿墙 水落口











泄水口 180×25 85 350

180























2

85





















2







1













B







品

品









品 350          350     100









铺块材屋面水落口处做法







一般屋面水落口

图集号

99J201-1

审核 纵以S 校对 曹颖奇 芦 ： 页 28















外墙饰面见

个体工程设计 钢制出水口







工











出水口篦子



















女儿墙

C10 混凝土









400

水落口附加层 密封膏封严















50



























水落口附加层























品



1































屋面防水层

虚线示铺块材 做法见第28页

二









6/2+2060

望

副













φ6,Q=20 608,2=130 焊接





3925















l↓B0 25

4

品











5d



出水口篦子



可

O

品







60





钢制出水口(4厚钢板焊制)



只

C        0









20





110170    δ



1-1





△ D

密封膏封严



400              100





注：1.水落口附加层采用防水涂膜铺设二层胎体增强材料，共厚2-3.

2. 女儿墙厚度δ见个体工程设计.













穿女儿墙屋面水落口

审  核               校对曾颗奇设计  为  8









100



水落口附加层

屋面防水层 10%









A





预应力混凝土屋面板











290

87型雨水斗









△

4





4









1:3水泥砂浆填实/





水落口附加层

天沟防水层和附加层











△







29 密封膏封严

预制钢筋混凝土 天沟板



300



女儿墙留洞

见 ⑦  密封膏封严 C15 混凝土

3

水落口附加层

密封膏封严



50

注：水落口附加层采用防水涂膜铺设二层胎体增强材料，共厚2-3.



A.







△



单层厂房屋面水落口     图集号 99J201-1

审 核Glenn U 校 对 曾 苛 设 计 为 8    页        30































堵头高度不足一皮砖时，可采用

铺地砖等板块状材料砌筑 排水口改用2厚钢板制作























2-2















倒置式屋面水落口

图集号

99J201-1

审核 曹影奇 设计 s 页 31







2029

硬质聚氨酯泡沫塑料

水泥砂浆保护层



合成高分子防水 卷材一层厚1.5



放



29

密封膏封严      A



87型雨水斗 见87S348

板缝处理

7-10

37

只

材  硬质聚氨酯泡沫塑料 1:3水泥砂浆嵌填

B



注：1.硬泡保护层按水泥砂浆绘制，用涂膜作保护层时，可直接喷涂.

2.水落口附加层采用防水涂膜铺设二层胎体增强材料，共厚2-3.







硬泡屋面水落口

以校对曹颖前设        计        予



















品





























2











φ6,Q=200









② G.S













注：1.水落管材料：G-0.7   厚镀锌薄钢板；S-   塑料管；B-  玻璃钢管；Z-  铸铁管，

2. 高跨屋面水落管出水口处的低跨屋面上，应设400×400×40的C20 混凝土接水板. (内配双向5p4)



外水落管及水斗安装

图集号

99J201-1

审 核 校对 曹 颖奔 设 计芦 页 33



















连接方管                水斗及连接管详图        图集号  99J201-1

审 核校 对 : 曹 颖 奇    予      页         34









6012060 |1





卷材或涂膜防水层



|1

砖砌支座

90                 420

|2









Bc-1,Bc-2







屋登





|2

601120160           6012060                        60|12060                  60.120160

500                         150   150                500





464(双向)



Bc-3(Bc-4)





120

Ba-1,Bc-2



H

卷材或涂膜防水层







1-1







60120

品

△区















山 墙





③ 250 120



2-2 380





注：1.Bc-1~Bc-4     采用C20 细石混凝土预制，Bc-2,4     用于上人屋面.

2. 砖砌支座采用M5 水泥砂浆砌粘土砖.

3. 屋面坡长大于5000时，屋脊做法采用



架空隔热层构造

图集号

99J201-1

申核 校对 曾段部 设计 为4 页 35





































硬泡防水层









立 墙

找平层 隔汽层







隔汽层构造

图集号

99J201-1

审核 听 对 曹颗奇 设计 芦 页 36







100               100             卷材防水层              100 找平层

tr)

一二

子

空铺无纺聚酯纤维布一层 密封膏封严





150

100                 100 臨

立 墙             □

1厚自粘条   2

聚乙烯泡沫塑料棒











卷材防水层 附加层 150

100 涂膜防水层

硬泡防水层(无附加层)

100

附加层

品 100                  120           30     120

密封膏封严          铺贴卷材一层

阿           凝土



立 墙

空铺无纺聚酯纤维布一层    2 密封膏封严







100

铺贴卷材一层







密封膏封严 聚乙烯泡沫塑料棒 C20细石混凝土灌缝

K40

100

铺贴卷材一层          10





100

装配式屋面板











端缝：涂膜，硬泡，

细石混凝土防水屋面

侧缝：非保温的

涂膜防水屋面

100







40 装配式屋面板





C20 细石混

凝土灌缝 注：1 .缝(1；⑤)-(④,;⑥(⑦为-端，、其 层

2. 找平层分格缝和细石混凝土防水层分格缝纵横间距为3-4m.   (用于装配式屋面板

时，分格缝应与屋面板的端缝和就近的侧缝对齐)

3.防水层上设有保护层、架空隔热层者，均可选用 (             但架空隔热层的砖支座 不得压缝，

4.①-④中，凡采用两层防水材料者，防水层仅表示底层防水材料.







可

密封膏封严 聚乙烯泡沫塑料棒 C20细石混凝土灌缝

2012         >401 通长







补偿收缩防水砂浆

4

ø6箍@200

适用范围 同⑦

















10





5.⑦-⑩ 适用于板与板之间(包括屋脊),板与天沟板之间，天沟板与天沟板之间

的缝隙处理.板缝形状不规则者，应分别按上下缝宽尺寸，依照本图要求施工.



端缝：卷材防水屋面

侧缝：卷材，硬泡

细石混凝土和有

保温的涂膜防水屋面



审  核 My  校 对 曾 颗 奇 设 计 节 我     页      37

















1厚铝板                                                          1厚铝板













3

3

9



































①



9









4100

盖板GB











1厚铝板







1-1



109



















聚乙烯泡沫塑料棒

M5水泥砂浆垫

50×50×H    (按需要) (每块板下4-6处)

三







120

















0               O 0



4





盖板GB-2

附加卷材一层(托棒用)







附加卷材一层

(水平段不粘牢)

1:3水泥砂浆找平层20

卷材或涂膜防水层

附加层虚线示铺块材











(

0

0

4





盖板GB-3

















天沟防水层

4

附加层









(°          4       D (









1厚铝板，用水

泥钉或射钉固定







密封膏封严

水泥钉或射钉@500

1:3水泥砂浆找平层20

1厚铝板泛水





(水平段不粘牢)















聚苯乙烯泡沫

塑料嵌缝

1厚铝板，用水

泥钉或射钉固定 0











钢筋混凝土天沟板

a





1厚铝板(盖缝用)

3                         4

密封膏封严

水泥钉或射钉@500

1:3水泥砂浆找平层20

1厚铝板泛水

附加卷材一层

(水平段不粘牢) 卷材或涂膜防水层

250        附加层

注：21.层 .



聚苯乙烯泡沫

塑料嵌缝

1厚铝板









变形缝构造(一) (卷材，涂膜屋面)

校对    叫    设 计 岁









密封膏封严

水泥钉或射钉@500

1:3水泥砂浆找平层20

1厚铝板泛水

附加卷材一层

顶部水平段不粘牢)









500+o(GB-1)   440+0(GB-2) 360+o(GB-3)

Ø6@150-200











6@200



卷材或涂膜防水层

附加层细石混凝土防水层











O)

比

la  120                250



密封膏封严

水泥钉或射钉@500

附加卷材一层  水平段不粘牢)







250 C

A



②















保温层和保护层



注 ：









()



Lo|120











Ø6   saho             105g  Ø6

GB-1,GB-2,GB-3

1.板长1=500-750

2.C20   混凝土，表面随捣随抹光，





自 粘 条 100宽





聚乙烯泡沫塑料棒/ lho



盖板板缝处理



1.③ ④未 注 明 部 分 见 ① ②

2.盖缝用的附加卷材宜采用高延伸率的材料.

3.防水层下的附加层材料选用第25页.

4.铝板泛水的尺寸现场确定.



变形缝构造(二)















聚乙烯泡沫塑料棒

M5水泥砂浆垫

50

50×50×H   (按需要)

(每块板下4-6处)

工          ①







120 中

1:2水泥砂浆 保护层20









0

0

0



口



1厚铝板    中



1厚铝盖板



























2

120    古  120



1厚铝盖板       主















0

D (

4





盖板GB-1

附加卷材一层(托棒用)





D                   附加卷材一层  (水平段不粘牢)



硬泡防水层20(涂膜保护层)

120      1:3水泥砂浆找平层20 虚线示铺块材

C



a()









聚苯乙烯泡沫

塑料嵌缝                    3

















































虚线示铺块材









C

1厚铝板

4





密封膏封严

水泥钉或射钉0500

1:3水泥砂浆找平层20 1厚铝板泛水

附加卷材一层 水平段不粘牢)

1:2水泥砂浆保护层20

硬泡防水层20

0

O        0

0

9

A

1厚铝板，用水

泥钉或射钉固定





密封膏封严

水泥钉或射钉@500



1:3水泥砂浆找平层20

1厚铝板泛水

附加卷材 一层  水 平 段 不 粘 牢 )

硬泡防水层20(涂膜  保护层)如为水泥砂浆 保护层做法见6

















()               C

7                               Z



Q 120

5























注：1 .未注明部分见 ①.

2.①-④ 硬泡防水层的保护层均表示了水泥砂浆. 涂膜和铺块材等，施工时按屋面实际构造采用.

3.盖缝用的附加卷材宜采用高延伸率的材料.

4.铝板尺寸现场确定.

5. 盖板GB-1.GB-2   见第40页.









120   ld  120



钢筋混凝土天沟板











3







变形缝构造(三)

【硬泡屋面)

图集号

99J201-1

审核 校对 曾彩出 设计 页 41











1:2水泥砂浆抹面20 虽  A

遇











20l250   250     240











A,B 25







吕

福

工

三





1

(卷材，涂膜  铺块材屋面)

B



工























0



240180   120























0























O



240

(架空隔热屋面)





3







O

























3



(细石混凝土 屋面)

尽

品 工

聚苯乙烯泡 沫童料嵌堤



























240







遇







O          △ 0



370









DF 25









0







品

品

工















(倒置式屋面)





品

品 工



6





240  120    370

(倒置式屋面)

120 就

只

工

50 品



Ω                                                                                     Q                           0

了



↓240            370                                                 2401120      370



(硬泡屋面)                                (硬泡屋面)

注：1.砖砌体均用MU7.5 粘土砖，M5 水泥砂浆砌筑，

2. 砖砌踏步每端宽出门洞口100,用1:2水泥砂浆抹面20厚.











408

②6@200





240    30-10|8012o  ⑬

屋面出入口

图集号

99J201-1

审核 校对 设计 当代 页 42













1-1

H>700   时，按300级数增设钢筋踏步)





B

每边二只      3030









注：1.凡铺块材、整体保护层、倒置式等屋面，泛水高度均从最顶面起算.

2.木材表面刷醇酸磁漆两遍.靠室内一侧为乳白色，其余为中灰色或按 个体工程设计.

0



40×50/          65合页二付50锁扣一个

屋面人孔           图集号 99J201-1

审核      校对蒙颗奇 设计芦分      页        43



























◎









密封膏封严 卷材或涂膜防水层 密封膏封严

衬垫卷材3-4厚





lo 25





452 -20×3铁箍 M6×20 螺栓

1厚铝板

3厚钢套管 300

100











卷材或涂膜防水层





















3厚钢板图与        20

钢套管焊接  φ≤300    180



螺栓M6×20   25    衬垫卷材3-4厚

只4               可



3厚钢套管



密封膏封严

硬泡防水层 涂膜附加层 (二布三涂)

①



密封膏封严





阿













水泥砂浆保护层 或涂膜保护层

硬泡防水层

















可           回 B













250



A-F 25





















300<Ø≤1000   L60 30









0                 阿  B

一



















20























附加层















2-



















衬垫卷材3-4厚









4厚钢套管

























金属管壁











金属管壁

密封膏封严

卷材防水层用1.2镀

锌铁丝缠绕箍紧(涂膜防水层 不缠铁丝)

卷材或涂膜防水层

涂膜附加层(二布三涂) 3厚钢套管

A

密封膏封严

铁箍-40×3 螺栓MB×30



品

30



M10×95 胀锚螺栓

o



虚线示防水层





B







20               80    盒

3厚钢板圈与 钢套管焊接 ø≤300   100     ③

密封膏封严

(筒圈与板现浇时不设) 牌







注：1.现浇屋面板和预制屋面板均可采用本图，

2. 屋面防水层上铺块材、做细石混凝土或倒置式屋面，泛水高度均从最顶面起算.





品



L100×75×8

Q=60 (共4处)







管道穿屋面

图集号

99J201-1

审核 设计 节我 页 44









K





















































5厚石棉毡隔热垫



可

















































30





6





可         回













dh













隔热材料 4











φ≤600           250      80



-40×3铁箍，MB×30螺栓



品





④

卷材或涂膜防水层

附加层

血







2 隔热材料

4

厂

o   0                              0

又

密封膏封严(封缝)





Ø≤600           250





4  4







1.5厚铝板 @







rfh

4













M10×95 胀锚螺栓

穿防水层处 密封膏封严





品



















∞









@

20.40 曼 □

O

80

310









注：1.烟囱需隔热的部分用5厚石棉毡包裹，1.8钢丝缠紧 石棉毡层数由个体工程设计根据烟气温度对混凝土的 影响确定并注明.

2.屋面防水层上铺块材、做细石混凝土或倒置式屋面， 泛水高度均从最顶面起算.

3.现浇屋面板和预制屋面板均可采用.









5厚石棉毡隔热垫/    80





防水层外缘 15





A

审核





烟囱穿屋面



校 对 营      设 计 芦 8





图集号 99J201-1 页      45













隔离层  细石混凝土防水层











































150          Ø350            150







高聚物改性沥青防水卷

附加层

C20细石混凝土







|  l|  !|

0                       o







φ350











































拉索座

图集号

99J201-1

审核                设计         8 页 46













水泥钉或射钉0500                涂膜防水层

密封膏封严

①       注：1.洞口尺寸A×B见个体工程设计，当A>1000   时，应重新验算顶板的配筋

2.H 及H1不按本图者，须另注明.如：99J201- 但H>1500.

3. 顶板采用C20 混凝土，钢筋保护层10.板面用1:2水泥砂浆抹坡

(坡度2%).再做硅橡胶涂膜防水层(涂五遍)(当屋面采用涂膜防 水层时，则可用相同的涂料).

4. 砖砌体采用MU7.5 粘土砖，M5 水泥砂浆砌筑，砌体内侧按清水墙处理，

5.屋面防水层上铺块材、做细石混凝土或倒置式屋面，泛水高度均从最顶 面起算.



砖砌风道口

图集号 99J201-1

审核 独 校对 霄  苛 设计 为8 页 47













硬泡屋面



注：1.个体工程设计确定设施基座高度时，必须满足本图泛水高度的要求.

2. (①.②用于防水层上铺块材、细石混凝土或倒置式时，泛水高

度应从其顶面起算.

3.C.①中，地脚螺栓的预埋方式和直径、长度等见个体工程设计



φ70

















①40



管盖













焊接

6环焊于 盖板上











密封膏封严 水泥钉或射钉@900  镀锌垫片20×20×0.7  (每幅卷材钉固至少二处 涂膜防水层不钉固)

防水层 附加层



















水泥砂浆保护层 硬泡防水层

20    Lbo

A        120





















⑬





4.②.④适用于设备能覆盖基座，基座顶面不须防水的情况， 5.⑥ 中，支座架的间距为1000.转角部位为500.

6.③.④ 系按水泥砂浆保护层绘制，也适用于涂膜保护层， 7旗杆座仅供插放一般彩旗用.



设施基座            图集号 99J201-1

审核 谢么 校 对 曹 颖 奇 设计书  升    页      48











2-2

排汽道，排汽管平面布置













8











99(03)J201-1

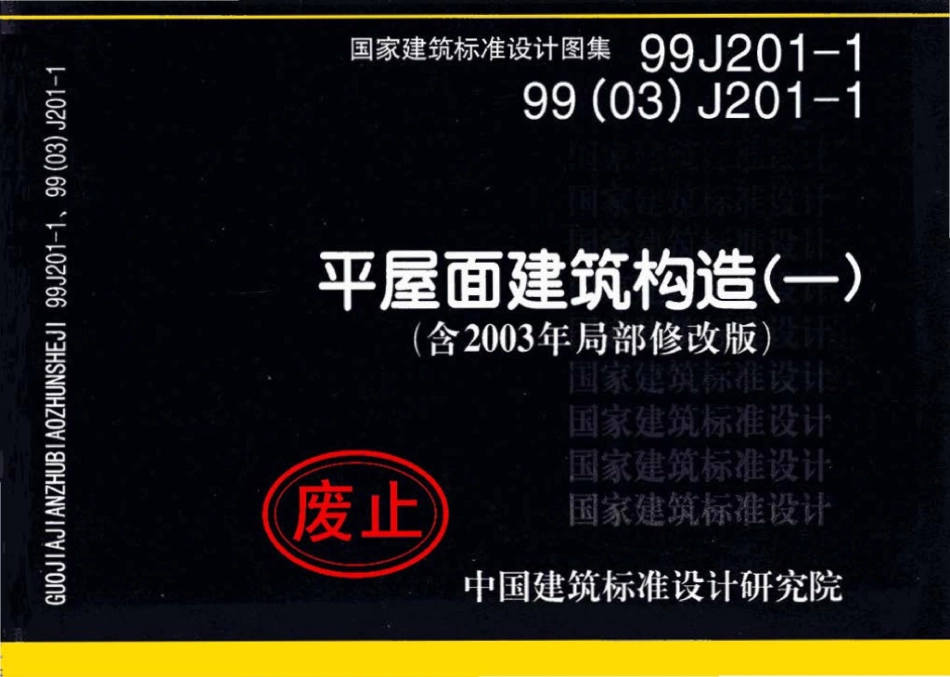

平屋面建筑构造(一)

2003年局部修改版

































中国建筑标准设计研究所出版

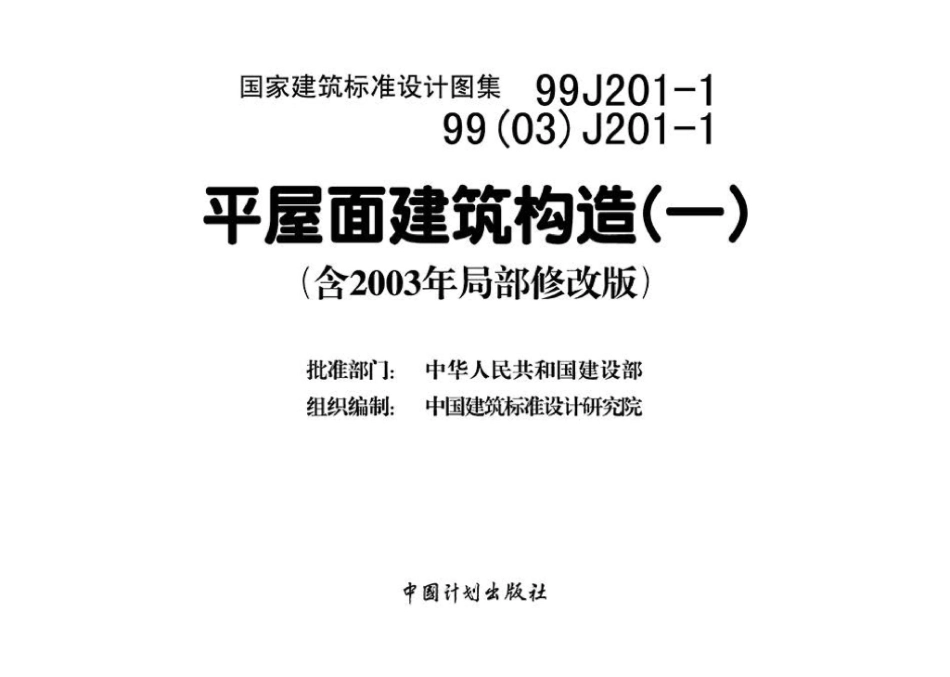

平屋面建筑构造(一)

2003年局部修改版

批准部门中华人民共和国建设部  批准文号 建质[2003]32号 主编单位中国建筑标准设计研究所统一编号GJBT-510(03) 实行日期二00三年三月一日      图集号99(03)J201-1



主编单位负责人    王色 主编单位技术负责人

技 术 审 定 人 设 计 负 责 人 树马







目  录



目   录 … …    …                       …   1

修改说明 … …                            …   1

修改说明

1  修改依据：建设部建标[2002]212号文。

2  修改内容：

本图集中原为Ⅱ级防水等级的构造节点，全部保留。原为 Ⅲ级防水等级的构造节点，仅保留一道防水设防的构造节 点，取消两种防水材料复合使用的构造节点。

2.1图集在第7、8、10、11页防水层做法表中的A、B、C、D、

E保留，但需将高聚物改性沥青防水卷材的厚度2-3改为≥3,

F、G、H、J属两种材料复合使用情况，予以取消。属一道   防水设防的K、L、M、N、P保留。Q为采用沥青基防水涂料， 现行规范未列入，予以取消。

2.2图集中第9页，防水层做法中，A、B、C保留；D、E、F属两 中材料复合使用情况，予以取消。

2.4第13页凡涉及沥青基防水涂膜的内容和做法均取消。

3  使用说明：本局部修改版与99J201-1图集配合使用。

目录 修改说明 图集号 99(03)J201-1

审核程明瑞 校 对 曹颖奇 设计 卢升 页 1















































为鼓励国标图集用户购买正版图集， 2009 年7月以后出版的国家建筑标准设计图集均贴 有防伪验证码标签。刮开标签上的涂层，即可看到防伪验证码。您可以登录国家建筑标 准设计网站，进行验证积分，并参加网站进行的积分兑换活动。









咨询热线： ( 010)68799100

发行电话： (010)68318822(010)68346294

网上书店： http://shop.chinabuilding.com.cn
