ICS    27.010 F   01

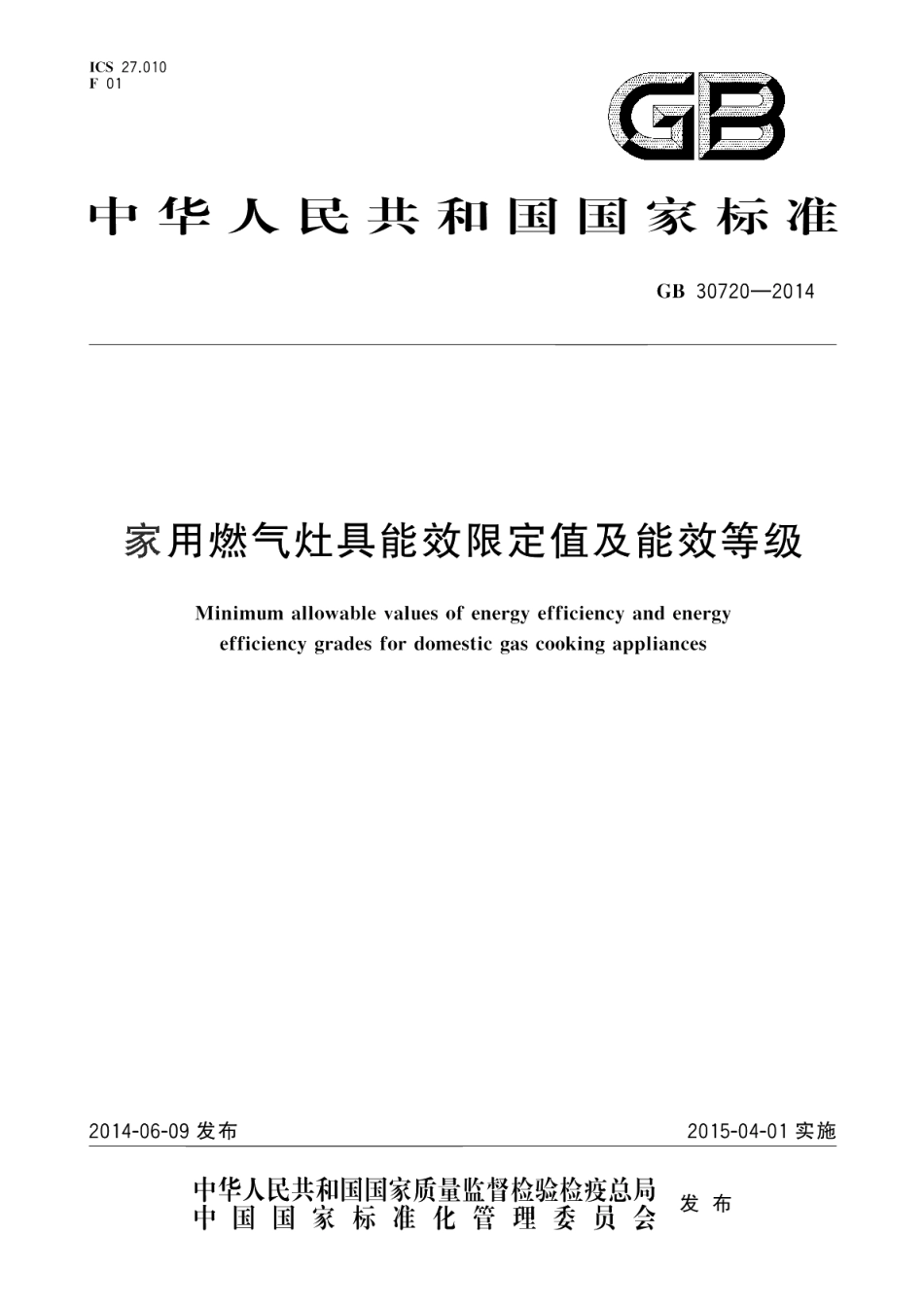

中华人民共和国国家标准

GB 30720—2014











家用燃气灶具能效限定值及能效等级

Minimum allowable values of energy efficiency and energy efficiency grades for domestic gas cooking appliances























2014-06-09发布                              2 0 1 5 - 0 4 - 0 1 实 施





中华人民共和国国家质量监督检验检疫总局 中 国 国 家 标 准 化 管 理 委 员 会





发 布



GB  30720—2014

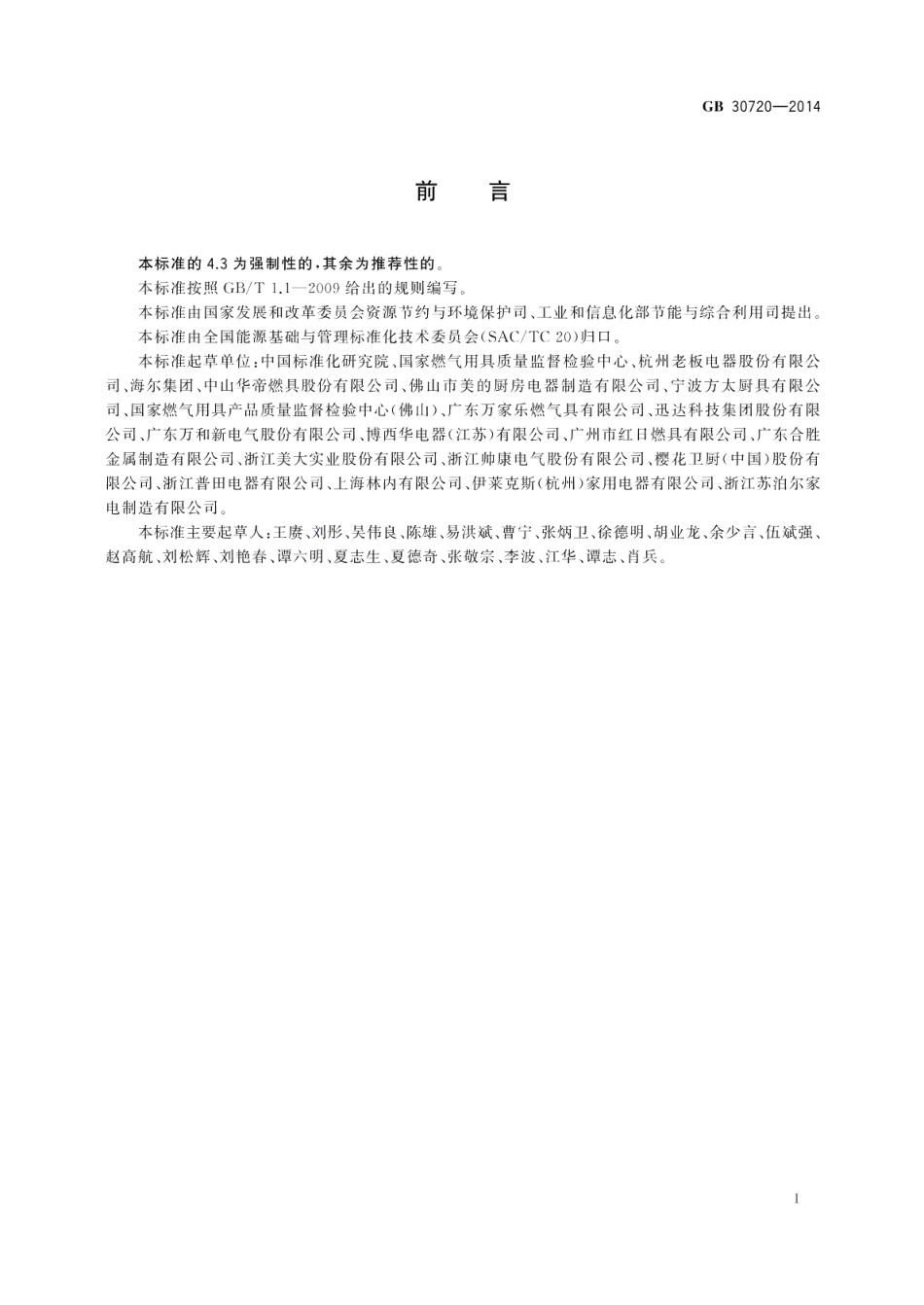

前     言



本标准的4.3为强制性的，其余为推荐性的。

本标准按照GB/T    1,1—2009 给出的规则编写。

本标准由国家发展和改革委员会资源节约与环境保护司、工业和信息化部节能与综合利用司提出。 本标准由全国能源基础与管理标准化技术委员会(SAC/TC   20)归口，

本标准起草单位：中国标准化研究院、国家燃气用具质量监督检验中心、杭州老板电器股份有限公 司、海尔集团、中山华帝燃具股份有限公司、佛山市美的厨房电器制造有限公司、宁波方太厨具有限公 司、国家燃气用具产品质量监督检验中心(佛山)、广东万家乐燃气具有限公司、迅达科技集团股份有限 公司、广东万和新电气股份有限公司、博西华电器(江苏)有限公司、广州市红日燃具有限公司、广东合胜 金属制造有限公司、浙江美大实业股份有限公司、浙江帅康电气股份有限公司、樱花卫厨(中国)股份有 限公司、浙江普田电器有限公司、上海林内有限公司、伊莱克斯(杭州)家用电器有限公司、浙江苏泊尔家 电制造有限公司。

本标准主要起草人；王赓、刘彤、吴伟良、陈雄，易洪斌、曹宁、张炳卫、徐德明，胡业龙、余少言、伍斌强、 赵高航、刘松辉、刘艳春、谭六明、夏志生、夏德奇、张敬宗，李波、江华、谭志、肖兵。

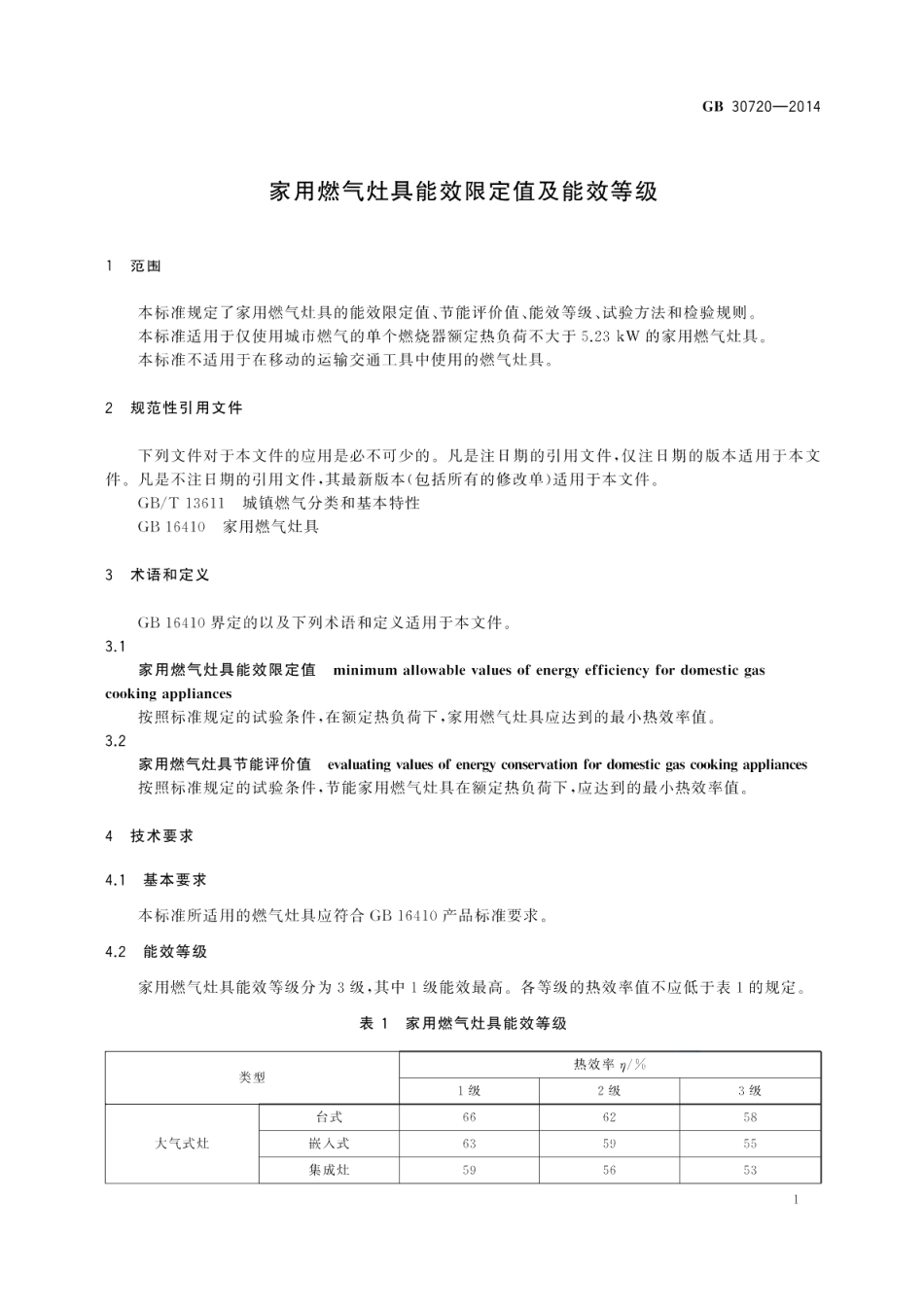

家用燃气灶具能效限定值及能效等级



1  范围

本标准规定了家用燃气灶具的能效限定值、节能评价值、能效等级、试验方法和检验规则。

本标准适用于仅使用城市燃气的单个燃烧器额定热负荷不大于5.23 kW 的家用燃气灶具。

本标准不适用于在移动的运输交通工具中使用的燃气灶具。

2  规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T   13611   城镇燃气分类和基本特性

GB16410     家用燃气灶具

3  术语和定义

GB16410  界定的以及下列术语和定义适用于本文件。

3.1

家用燃气灶具能效限定值  minimumallowable values of energy efficiency for domestic gas  cnoking appliances

按照标准规定的试验条件，在额定热负荷下，家用燃气灶具应达到的最小热效率值。

3.2

家用燃气灶具节能评价值  evaluating values of energy conseration for domestic ges cooking applianees  按照标准规定的试验条件，节能家用燃气灶具在额定热负荷下，应达到的最小热效率值。

4  技术要求

4.1 基本要求

本标准所适用的燃气灶具应符合GB16410  产品标准要求，

4.2 能效等级

家用燃气灶具能效等级分为3级，其中1级能效最高。各等级的热效率值不应低于表1的规定。

表 1 家用燃气灶具能效等级



类型 热效率y/%

1 级 2级 3级

大气式灶 台式 66 62 58

嵌人式 63 59 55

集成灶 59 56 53





GB 30720—2014

表 1( 续 )



类型 热效率y/%

1 级 2级 3级

红外线灶 台式 68 64 60

嵌人式 65 61 57

集成灶 61 58 55

注1:多火眼灶具的能效等级根据最低热效率值火眼的能效等级确定。

注2:大气-红外复合型燃烧器按红外线灶的能效等级确定。

4.3 能效限定值

家用燃气灶具能效限定值应为表1中能效等级的3级。

4.4 节能评价值

家用燃气灶具节能评价值为表1中能效等级的2级。

5  试验和计算方法

5.1 试验条件

家用燃气灶具热效率试验条件要求如下：

a)    室温为20℃±5℃,在每次试验过程中室温波动应小于5℃;

b)    室温确定方法：在距灶具正前方、正左方及正右方各1m  处，将温度计感温部分固定在与灶具 上端等高位置，测量上述三点的温度，取其平均值；

c)    通风换气良好，室内空气中一氧化碳含量应小于0.002%,二氧化碳含量应小于0.2%,试验灶 具周围1m 处空气水平流动速度不大于0.1 m/s;

d)  电源条件；试验室使用的交流电源，电压波动范围在±2%以内；

e)     试验用燃气：试验燃气代号按GB/T    13611的规定，使用0-2气，试验燃气的低热值华白数相 对于标准值的偏差应在±2%以内，试验过程中的低热值华白数变化应在±0,5%以内。灶具 停止运行时的静压力应小于或等于运行时燃气供气压力的1.25倍，

5.2 试验状态

家用燃气灶具热效率试验状态应符合；

a)     试验用灶边缘至墙壁等遮挡物距离应大于150mm;

b)     试验用灶按附录A 所示的方法连接，测压管按附录A 中图例加工，搅拌器按附录B 中所示加 工，或其他可使水温搅拌均匀的装置；

c)  燃烧器燃烧所需的空气量，应使用0-2气调节到燃烧火焰最佳状态，然后将风门固定，试验时 不得再调风门；

d)    按照GB  16410 给出的方法计算实测热负荷，试验用上限锅和下限锅及加热水量按表C.1 选用。

5.3 试验与计算方法

家用燃气灶具热效率试验方法和计算方法如下；



a)     点燃燃烧器，燃气阀门调至最大，将燃气供气压力调整到额定值。

b)     开启集成灶吸排油烟装置，风机在最高转速下工作。

c)     将表C.1  中的下限锅置于灶上，燃烧15min  后换上试验锅，水初温应取室温加5 K, 水终温应 取水初温加50 K。在水初温前5 K时，开始搅拌(均匀搅拌，频率不小于30次/min,  下同),到 水初温时停止搅拌，开始计量燃气消耗量。在水终温前5 K 时又开始搅拌，到水终温时，记录 所有参数，由式(1)和式(2)计算实测热效率。

    (1)

M=M,+0.213M:                       (2)

式中；

号★ ——实测热效率，%;

M—     实际加水量与铝锅换算为当量加水量之和，单位为千克(kg);

r    ——水的比热容，c=4.19×10-⁻¹MJ/(kg·℃);

1:——水的终温，单位为摄氏度(℃);

t:——     水的初温，单位为摄氏度(℃);

Vn—— 实测燃气消耗量，单位为立方米(m³);

Q:—15℃、101.3         kPa状态下试验气低热值，单位为兆焦耳每立方米(MJ/m³);

1g ——  测定时燃气流量计内的燃气温度，单位为摄氏度(℃);

P——    试验时的大气压力，单位为千帕(kPa);

p。—  实测燃气流量计内的燃气相对静压力，单位为干帕(kPa);

8 — — 温度为r   时的饱和水蒸气压力，单位为千帕(kPa);   当使用干式流量计测量时，s 值应 乘以试验燃气的相对湿度进行修正；

M:—— 加入锅内的水质量，单位为千克(kg);

M:——  铝锅的质量(含盖子和搅拌器),单位为干克(kg)。

d)     同一条件下做两次以上试验，连续两次热效率的差在1%以下时，取平均值为实测热效率，否 则应重新试验，直到合格为止；

e)     试验完上限锅和下限锅的实测热效率后，用式(3)计算试验灶头的热效率。

 ……………………(3)

式中：

— 热效率，%:

万出：——使用下限锅时的实测热效率，%;

下 — 使用下限锅试验时的锅底热强度[锅底热强度=实测热负荷(W)/ 试验用锅在正投 影面的面积(cm²)],     单位为瓦每平方厘米(W/cm²);

号上——使用上限锅试验时的锅底热强度。单位为瓦每平方厘米(W/cm²);

孕六，上——使用上限锅时的实测热效率，%.

注：对于热负荷小于1,72 kW 的小功率燃烧器，热效率测试在同一条件下重复两次以上试验，连续两次热效率的差 在1%以下时，取平均值为最终热效率，

6  检验规则

6.1 出厂检验

6.1.1  能效应作为家用燃气灶具产品出厂检验项目。

6.1.2 经检验认定能效不满足4.3能效限定值的产品不允许出厂。



GB     30720—2014

6.2  型式检验

6.2.1 家用燃气灶具产品出现下列情况之一时，应进行能效型式检验：

a)  试制的新产品；

b)     改变产品设计、工艺或所用材料明显影响其性能时；

c)     质量技术监督部门提出检验要求时。

6.2.2  能效检验的抽样，每次抽3台，其中两台试验， 一台备用。试验结果两台均符合本标准要求，则 判定为合格；如果两台均不符合本标准要求，则判定为不合格。如果有一台能效限定值不符合本标准要 求，应对备用燃气灶进行测试，如测试结果符合则判定为合格；如测试结果仍不符合要求，则判定为不 合格。



GB         30720—2014



附   录  A

( 规 范 性 附 录 )

热 效 率 试 验 装 置

燃 气 灶 热 效 率 试 验 装 置 如 图A.1    所 示 。

单位为毫米



a)  试验装置连接图



b)  燃气测压管

精密温度计应放置在水深1/2处的中心位置；

搅拌器应放置在不接触温度计感温探头的位置；

灶具前磁气压力测量点应为图示三通位置，距离进气口不大于100 mm. 注 1 ;D=(1~1.1d:

注 2 :D—— 三通的内径；d—— 燃气管的内径，单位为毫米。

图 A.1      热 效 率 试 验 装 置



GB   30720—2014



附   录  B

( 规 范 性 附 录 )

搅   拌   器

燃 气 灶 热 效 率 试 验 用 搅 拌 器 如 图B.1   所 示 。

单位为毫米

投排片细并拉手

p8

6

会

A-20



8/屋









注 1 :A  为铝锅内径；H  为铝蜗深度。

注 2 ;零件材料；搅拌盘用1mm  铝板制作，拉手用64不锈钢杆。

图 B.1   搅 拌 器



GB     30720—2014



附  录  C

(规范性附录)

燃气灶试验用锅和加热水量

燃气灶试验用锅和加热水量如表C.1  所 示 。

表 C.1  燃气灶试验用锅和加热水量



实测  热负荷/

kW 锅的尺寸/mm 锅的其他参数 加热水 量/kg 锅表面  处理要求

锅内径 pA 锅底厚度

C 钢壁厚度

D 锅深度

H 底角半径 E 底面积/

cm² 锅质量/

B 锅盖  质量/m

~1.72 200 2 1.5 130 2.3 314 540 125 3 试验用锅采用：无 光黑底钢，色度值 满足：

L"≤50,

-10≤u≤10,

一10≤b'≤10。

测试条件；采用SC1 (包含镜面反射光) 方式，标准观察角 为10°,使用D65标 准光源。

2.08 220 140 3 380 680 149 4

2.48 240 150

3.5 452 800 177 5

2.91 260

2.5

1.8 160 531 965 208 6

3.36 280 170 615 1130 290 8

3.86 300 180 707 1350 323 10

4.40 320 190 804 1520 360 12

4,95~ 340 200 4 907 1800 402 14

公差 ±1% ±1% 0一0.5 ±5% ±5%

锅简图

锅盖简图

单位为毫米



A为锅内径，公差4A二

注1,大内径为上限锅，小内径为下限锅。 注2:*为推荐性尺寸和参数。
