钢坯枝晶偏析的定量分析方法 GBT 37793-2019.pdf

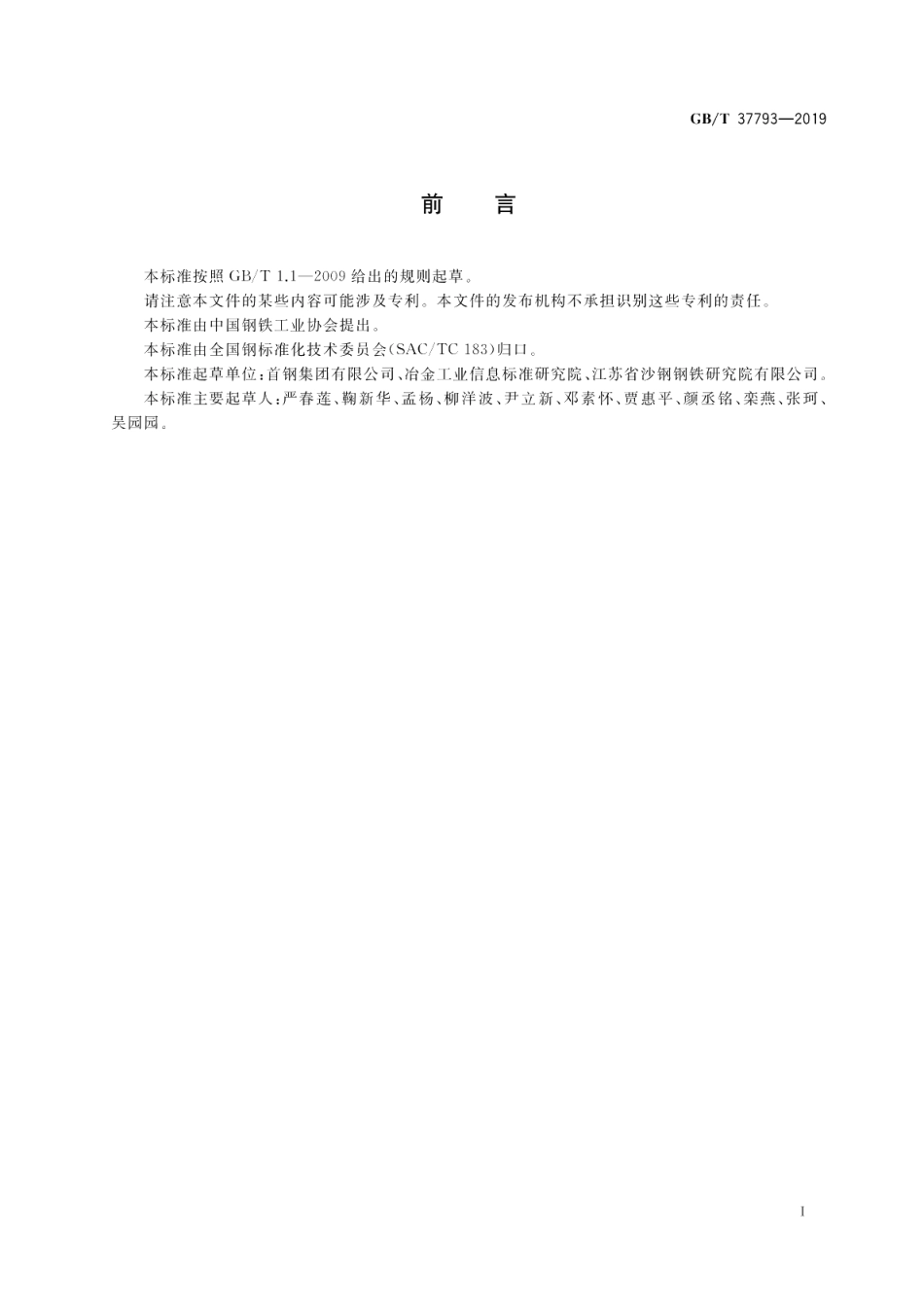

GB/T37793-2019前言本标准按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。木标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)归口。本标准起草单位：首钢集团有限公司、冶金工业信息标准研究院、江苏省沙钢钢铁研究院有限公司。本标准主要起草人：严春莲、鞠新华、孟杨、柳洋波、尹立新、邓素怀、贾惠平、颜丞铭、栾燕、张珂、吴园园。GB/T37793-20197.4按照GB/T15074的规定选择标样。7.5按照GB/T17360规定的方法建立分析元素的标定曲线，参数设置同7.2。7.6利用该元素的标定曲线对计数强度的面分布图或变化曲线进行定量化处理，将分析区域内该元素的计数强度转化为含量值7.7将分析区域内该元素的含量值导出存储。7.8将存储数据导入Matlab或其他数据分析软件进行统计处理：a)去除非正数的数据。b)去除属于夹杂物（如硫化物、氧化物）、析出物（碳化物、氨化物）和异物等引入的异常数据。)将该元素的所有含量值按从小到大的顺序排列，含量值相等的数据顺次占位，总数据量是N,以每个数据的顺序号除以N得到累计频率X。如果以累计频率X为横坐标、元素含量值为纵坐标绘制曲线，可以得到一条元素含量的变化曲线。d)计算C（最小值)和C,(最大值)。Cmn是最小含量区间(OX)的算术平均值；C*是最大含量区间(1一X一1)的算术平均值。累计频率X可取0.050.20，由供需双方协商决定。如无特殊规定，推荐X取0.15.7.9根据式(1)计算偏析比：SRx=(1）式中：SRx一累计频率X下的偏析比：C含量最大值：Cin一含量最小值。7.10车轮钢380C1,板坯锰枝晶偏析定量分析面分析实例参见附录B。车轮钢380C1.板坯枝晶偏析定量分析线分析实例参见附录C。8测量不确定度枝晶偏析比测量结果的不确定度来源于元素含量最大值和最小值的测量不确定度。元素含量测定值不确定度的主要来源有试样制备、仪器校准、分析参数、标准样品、标定曲线等。不确定度的评价可按照JJF1059.1执行。9检测报告检验报告宜包括如下内容：a)本标准编号：b)分析条件（包括加速电压、束流、束斑直径、扫描步长、驻留时间等）和分析元素；c)使用的标样：d)检验钢种、规格：e)分析方法：)枝晶偏析比：g）实验设备及分析软件：h)检验日期：i)检验者姓名。3
