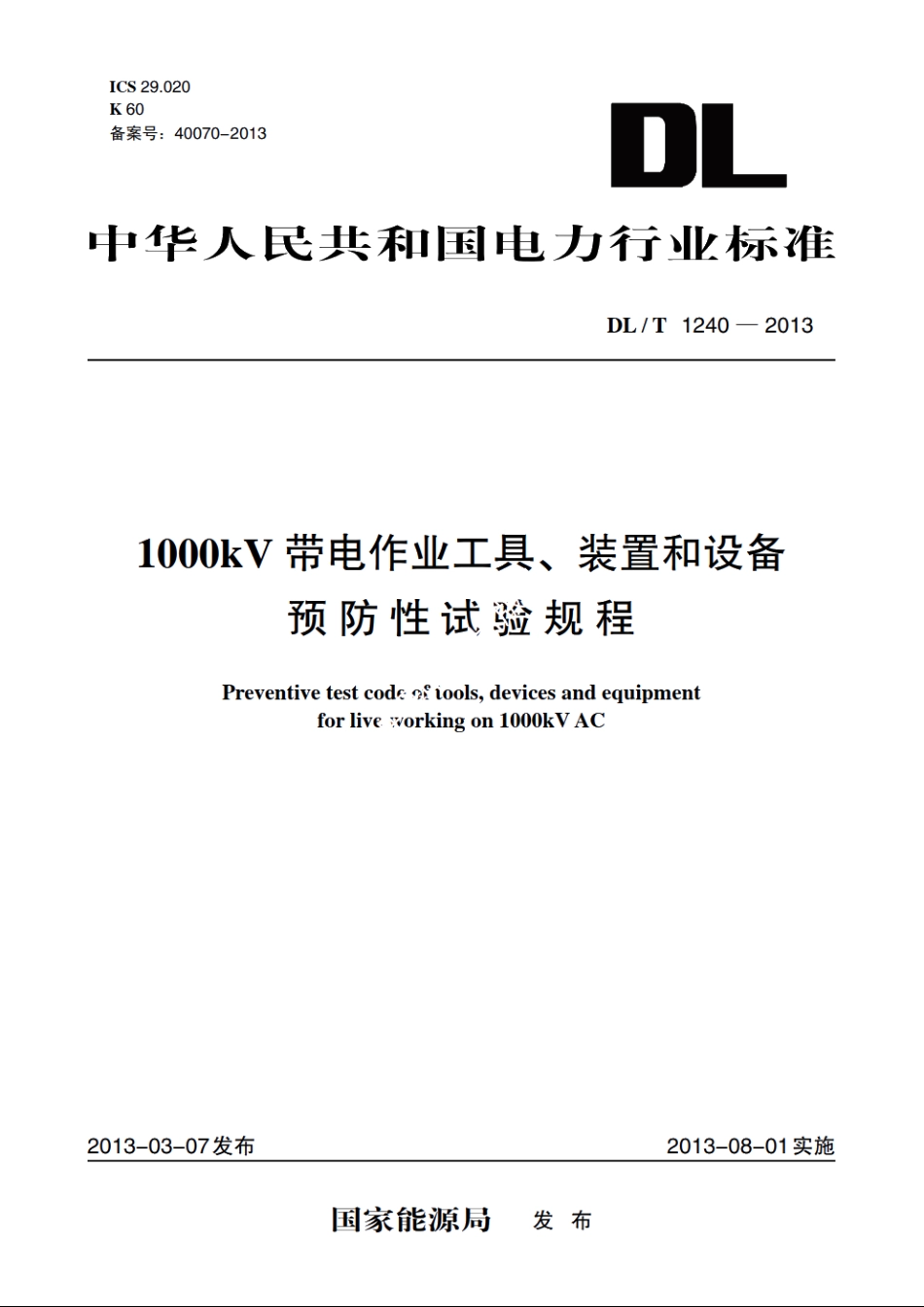

1000kV带电作业工具、装置和设备预防性试验规程 DLT 1240-2013.pdf

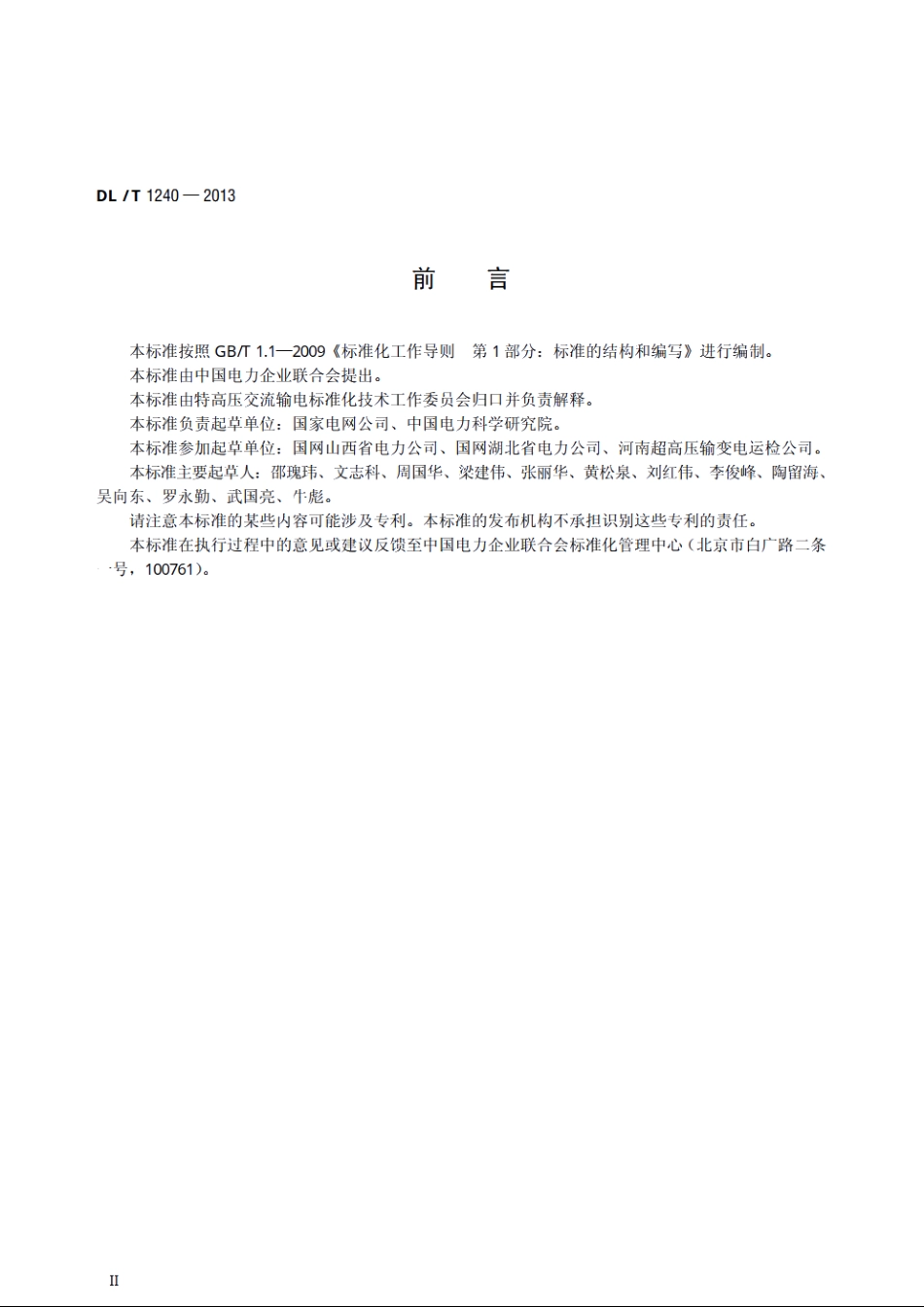

DL/T1240-2013前言本标准按照GBT1.1一2009标准化工作导则第1部分：标准的结构和编写进行编制。本标准由中因电力企业联合会提出。本标准由特高压交流输电标准化技术工作委员会归口并负贵解释。本标准负责起学单位：国家电网公司、中国电力科学研究院。本标准参加起学单位：国网山西省电力公司、国网湖北省电力公司、河南超高压输变电运检公司。本标准主要起草人：邵瑰玮、文志科、周国华、梁建伟、张丽华、黄松泉、刘红伟、李俊峰、陶留海、吴向东、罗永勤、武国亮、牛彪。请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。DL/T1240-20131000kV带电作业工具、装置和设备预防性试验规程1范围本标准规定了1O00kV交流系统带电作业工具、装置和设备预防性试验的项目、周期和要求，用以判断工具、装置和设备是否符合使用条件，以保证带电作业时人身及设备安全。本标准适用于海拔1000m及以下1000kW交流电力系统进行带电作业所使用的工具、装置和设备。海拔1000m以上应进行海拔高度校正。本标准不适用于在特殊环境下进行带电作业时所使用的工具、装置和设备。2规范性引用文件下列文作对于本文件的应用是必不可少的。凡是注日期的号用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改革：运用于本文件。GBT2900.55电工术语带电作业GBT13035带电作业用绝缘绳索GB13398带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒GBT14286带电作业工具设备术语GBT16927.1高电压试验技术第1部才：般定义及试验要求DLT976带电作业工具、装置和设备预防性试验规程3术语和定义由GBT2900.55、GBT14286和DLT976确立的术语和定义适用于本标准。4总则4.1试验结果应与该工具、装置和设备历次试验结果相比较，与同类工具、装置和设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。42遇到特殊情况需要改变试验项目、周期或要求时，可由本单位总工程师（分管生产领导）审查批准后执行。4.3工频交流耐压试验加至试验电压后的特续时间，1000kW电压等级的带电作业工具、装置和设备为3mine4.4操作冲击耐受电压试验应米用正极性接线。4.5为满足高海拔地区的要求而采用加强绝缘或较高电压等级的带电作业工具、装置和设备，应按实际使用地点的海拔高度校正后进行操作冲击耐受电压试验。4.6进行绝缘试验时，被试品温度不应低于+5，户外试验应在良好的天气进行，且空气相对湿度般不高于80%，成同时测量被式品的温度和周围空气的温度、湿度。47经预防性试验合格的带电作业工具、装置和设备应在明显位置（不影响工具的绝缘性能）贴上试验合格标志，标志的式样和要求见附求A。4.8进行预防性试验时，般宜先进行外观检查，再进行机械试验，最后进行电气试验。电气试验按GBT16927.1的要求进行。4.9执行本标准时，可根据具体情况制订本地区或本单位的现场规程。DL/T1240-20134.10各类工具材料应符合GB13398及GBT13035的规定。其中：一托瓶架中的绝缘部件可用空心管、泡沫填充管、异型管（填充管）、绝缘板等制作。一操作杆般采用泡沫填充绝缘管制作，其接头可采用固定式或拆卸式，固定在操作杆上的接头为高强度材料。绝缘软梯的边绳和环行绳应采用桑蚕丝或不低于桑蚕丝性能的阻然绝缘红维为原材料制作。横蹬应采用环氧酚醛层压玻璃布管为原材料制作。一人身绝缘保险绳、导线绝缘保险绳、绝缘测距绳应采用桑蚕丝为原料，绳套宜采用锦纶长丝为原料制成。绝缘滑车的护板、隔板、拉板、加强板般采用环氧玻璃布层压板制造，滑轮应采用聚酰胺1010树脂等绝缘材料制造。液压紧线器是用米承受导线的机械张力，以便更换绝缘子的液压拉力装置。它可分为整体式和分体式两类，主要受力零件材料采用LC4铝合金和40Cr制造。5绝缘工具5.1绝缘支、拉（吊）杆支、拉（吊）杆的金属配件与空心管、泡沫填充管、实心棒、绝缘板的连接应牢固，使用时应灵活方便。5.1.1外观及尺寸试品应光滑，无气泡、无皱纹、无开裂，杆闻连接牢固。各部位尺寸应符合表1的规定。表1支、拉()杆的最短有效绝缘长度固定部分长度额定电压最短有效绝缘长度m支杆活动部分长度kVmm支杆拉（吊）杆10006.80.80.20.65.1.2电气试验a)试验周期：12个月。试验项目：工频耐压试验和操作冲击耐压试验。b)要求。试品应能通过3min工频耐受电压试验（以无击穿、无闪络及无明显发热为合格），以及操作冲击耐受电压试验(15次加压以无次击穿、闪络为合格)。其电气性能应符合表2的规定。试验接线见附求A图A.1。表2支、拉（吊）杆电气性能额定电压试验电极间距离3minL工频耐受电压操作冲击耐受电压kVmkVkV10006.3115016955.1.3机械试验a)试验周期：24个月。试验项目：静态负荷试验、动态负荷试验。b)要求。静态负荷试验应在如表3所列数值下持续1min无变形、无损伤。动态负荷试验应在如表3所列数值下操作3次，要求机构动作灵活、无卡住现象。试验布置见附求B中图B.1和图B.2。2
