涂层织物　涂层剥离强力的测定 FZT 01010-2012.pdf

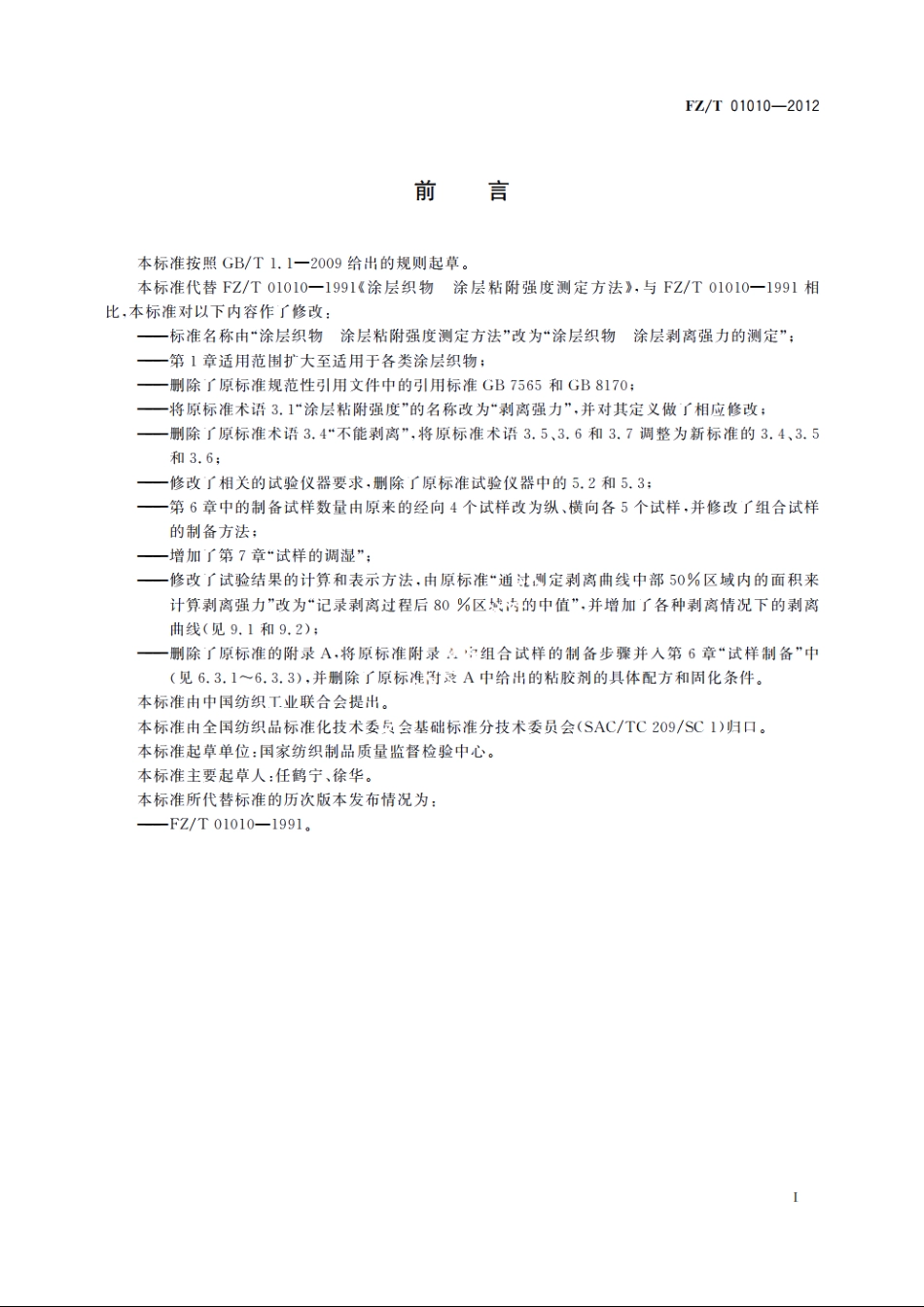

FZ/T01010-20126.3.2将试样放在光滑的平板上，固定一端，从离开头端部约50mm处开始，用刮辊在试样测试面上刮涂一层厚度均匀的粘合剂，立即放上6.3.1中所裁取的织物后，用橡胶加压混滚压，以保证粘结牢固。注：必要时可按照粘合剂使用说明进行固化处理，以达到最好的粘合效果。6.3.3在试样未粘合部分沿粘结线处，可件助金属刀片仔细地制穿涂层至基布呈完全剥离面（注意不要伤及基布)，使之便于剥离，取中间部位将其修剪至宽度为25mm士0.5mm,在试样长度方向距未粘合部分粘结线处100mm作标记线，如图2所示。标记线试样未粘合部分100mm50 mm图2不可直接剥开试样制备示意图7试样的调湿将制备好的试样按GB/T6529规定进行调湿，8试验步骤8.1试验应在GB/T6529规定的条件下进行。8.2调整拉伸试验仪，使其拉伸速度为100mm/min。8.3调整夹持器的隔距至30m,并使两夹特器的夹持面处于剥离强力轴线的同一平面上，以保证剥离时试样不发生扭曲现象。8.4把试样被剥开端分别夹持在夹持器中，牵引夹持器夹测试面，静止夹持器夹基布。8.5启动拉伸试验仪进行剥离试验，将试样持续剥离至标记线处，记录试样剥离过程中的剥离曲线。9试验结果的计算和表示9,1正常剥离曲线对于正常的剥离曲线，剥离过程中记录的剥离强力由一系列可识别的峰值组成，如图3所示。记录剥离过程后80%区域内的中值（见3和9.3）。
