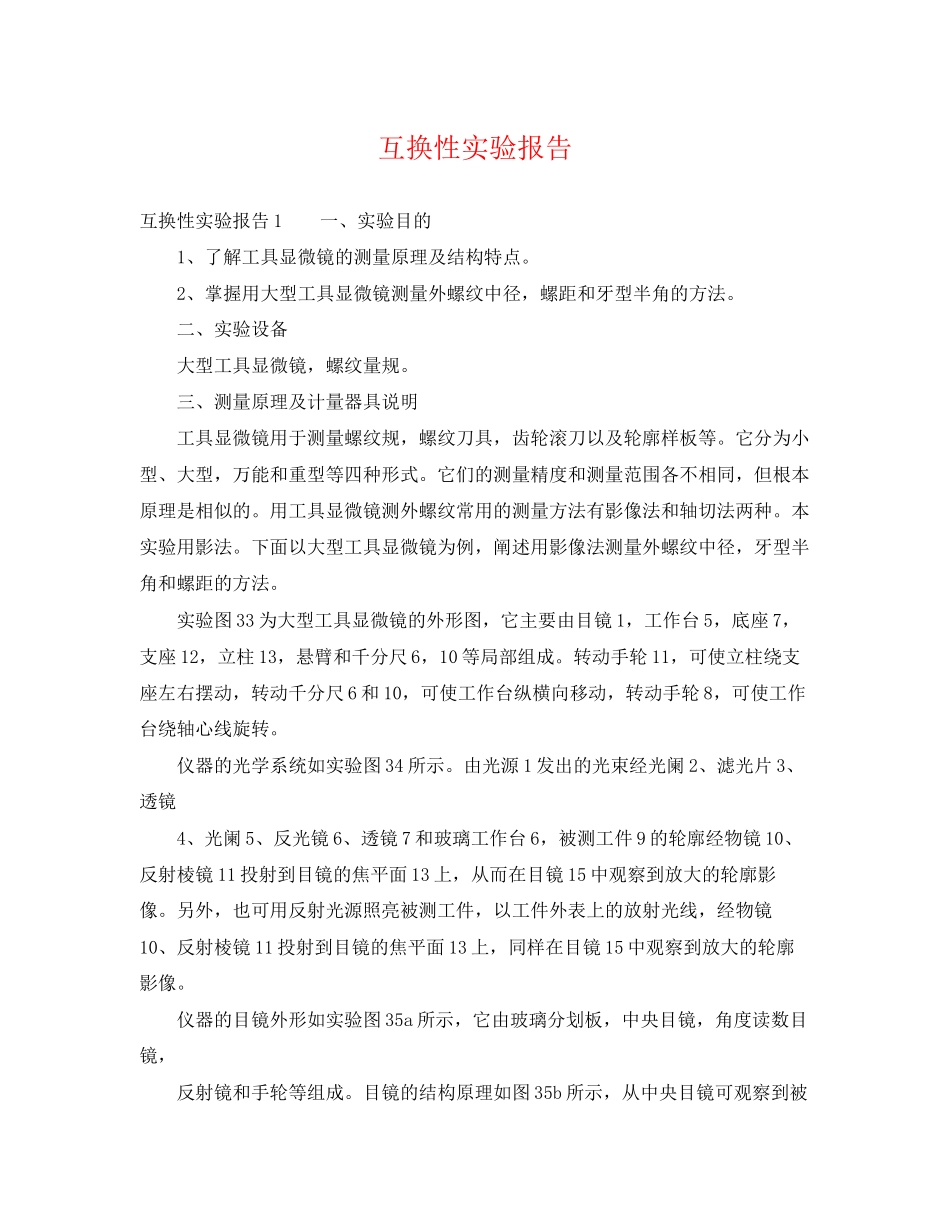

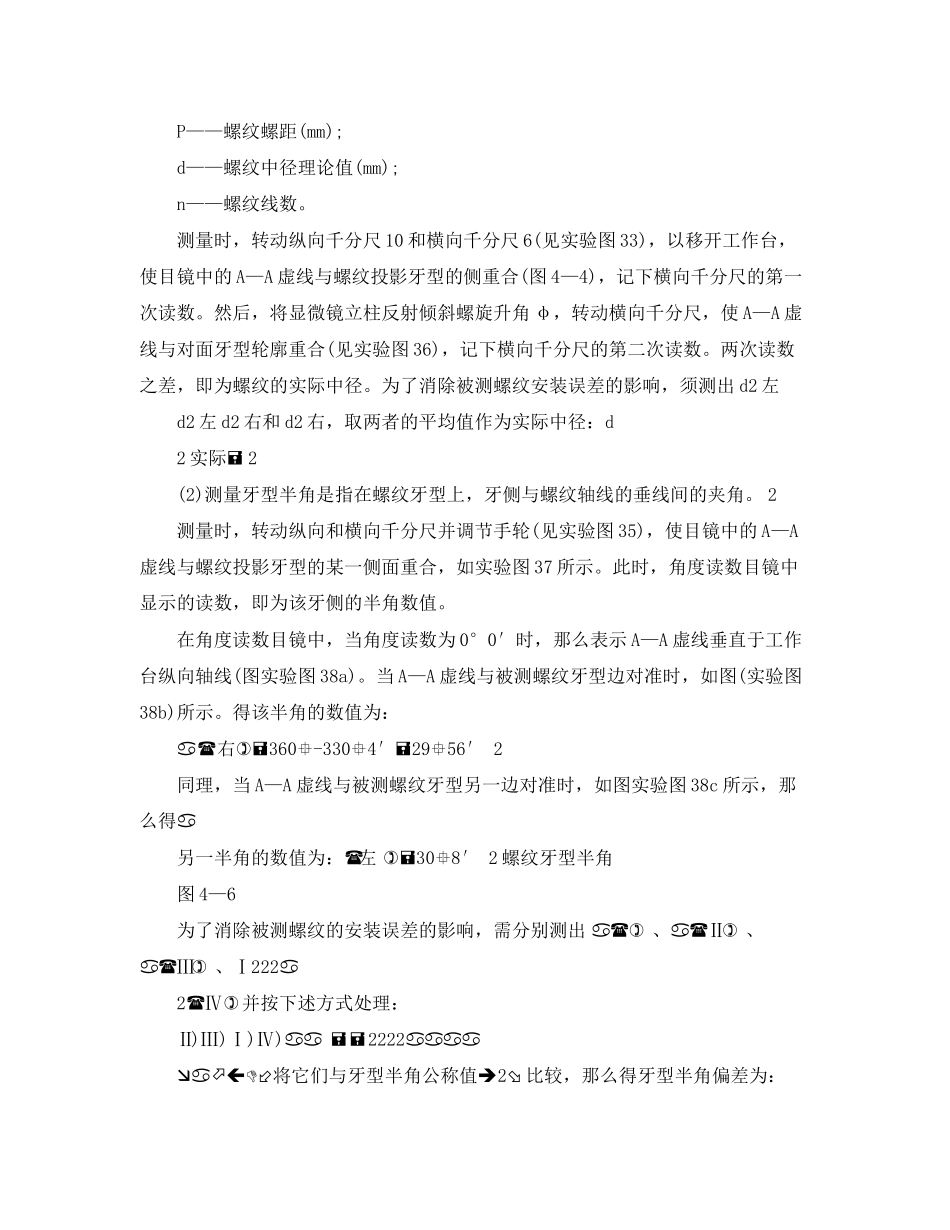

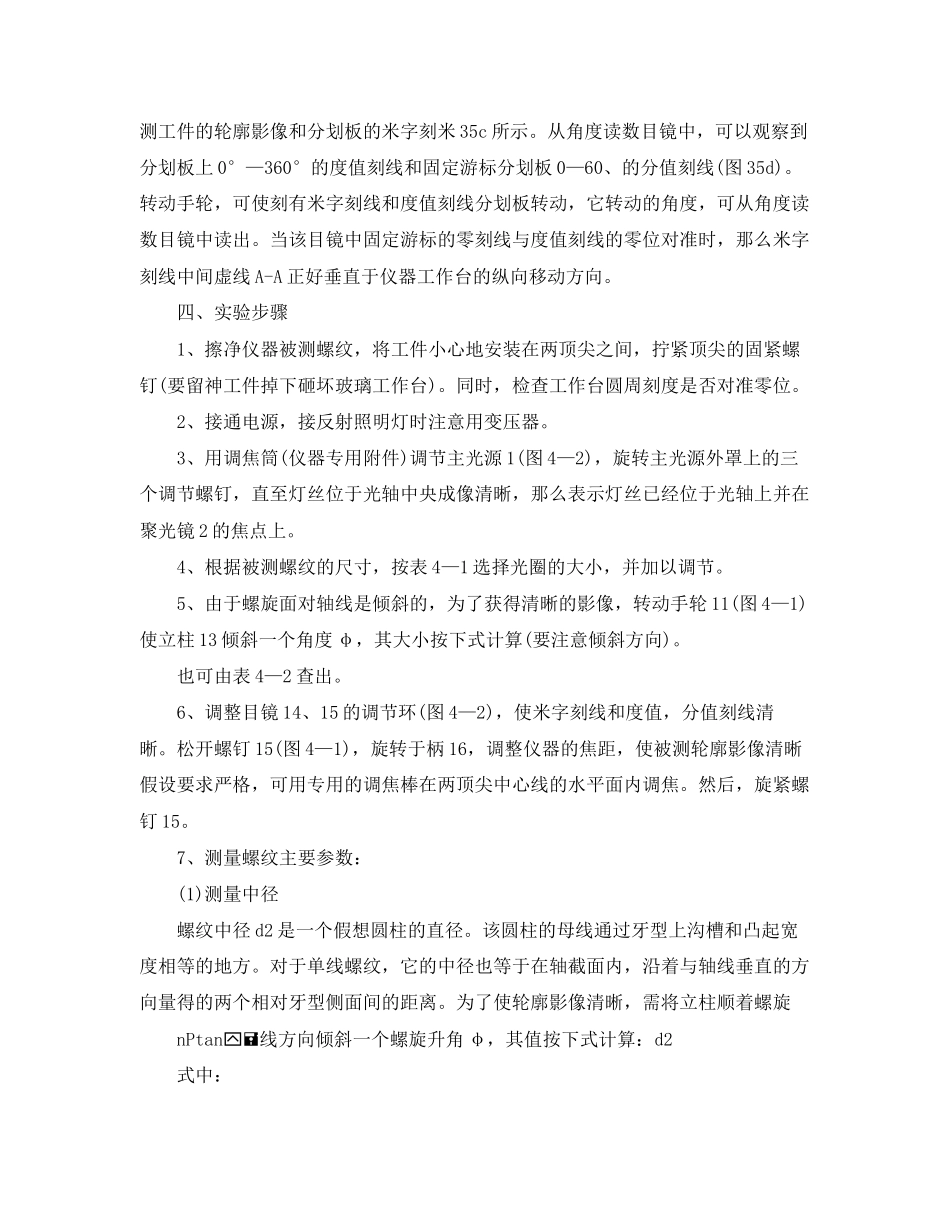

互换性实验报告互换性实验报告1一、实验目的1、了解工具显微镜的测量原理及结构特点。2、掌握用大型工具显微镜测量外螺纹中径，螺距和牙型半角的方法。二、实验设备大型工具显微镜，螺纹量规。三、测量原理及计量器具说明工具显微镜用于测量螺纹规，螺纹刀具，齿轮滚刀以及轮廓样板等。它分为小型、大型，万能和重型等四种形式。它们的测量精度和测量范围各不相同，但根本原理是相似的。用工具显微镜测外螺纹常用的测量方法有影像法和轴切法两种。本实验用影法。下面以大型工具显微镜为例，阐述用影像法测量外螺纹中径，牙型半角和螺距的方法。实验图33为大型工具显微镜的外形图，它主要由目镜1，工作台5，底座7，支座12，立柱13，悬臂和千分尺6，10等局部组成。转动手轮11，可使立柱绕支座左右摆动，转动千分尺6和10，可使工作台纵横向移动，转动手轮8，可使工作台绕轴心线旋转。仪器的光学系统如实验图34所示。由光源1发出的光束经光阑2、滤光片3、透镜4、光阑5、反光镜6、透镜7和玻璃工作台6，被测工件9的轮廓经物镜10、反射棱镜11投射到目镜的焦平面13上，从而在目镜15中观察到放大的轮廓影像。另外，也可用反射光源照亮被测工件，以工件外表上的放射光线，经物镜10、反射棱镜11投射到目镜的焦平面13上，同样在目镜15中观察到放大的轮廓影像。仪器的目镜外形如实验图35a所示，它由玻璃分划板，中央目镜，角度读数目镜，反射镜和手轮等组成。目镜的结构原理如图35b所示，从中央目镜可观察到被测工件的轮廓影像和分划板的米字刻米35c所示。从角度读数目镜中，可以观察到分划板上0°—360°的度值刻线和固定游标分划板0—60、的分值刻线(图35d)。转动手轮，可使刻有米字刻线和度值刻线分划板转动，它转动的角度，可从角度读数目镜中读出。当该目镜中固定游标的零刻线与度值刻线的零位对准时，那么米字刻线中间虚线A-A正好垂直于仪器工作台的纵向移动方向。四、实验步骤1、擦净仪器被测螺纹，将工件小心地安装在两顶尖之间，拧紧顶尖的固紧螺钉(要留神工件掉下砸坏玻璃工作台)。同时，检查工作台圆周刻度是否对准零位。2、接通电源，接反射照明灯时注意用变压器。3、用调焦筒(仪器专用附件)调节主光源1(图4—2)，旋转主光源外罩上的三个调节螺钉，直至灯丝位于光轴中央成像清晰，那么表示灯丝已经位于光轴上并在聚光镜2的焦点上。4、根据被测螺纹的尺寸，按表4—1选择光圈的大小，并加以调节。5、由于螺旋面对轴线是倾斜的，为了获得清晰的影像，转...
