船舶涂装膜厚检测要求 CBT 3718-1995.pdf

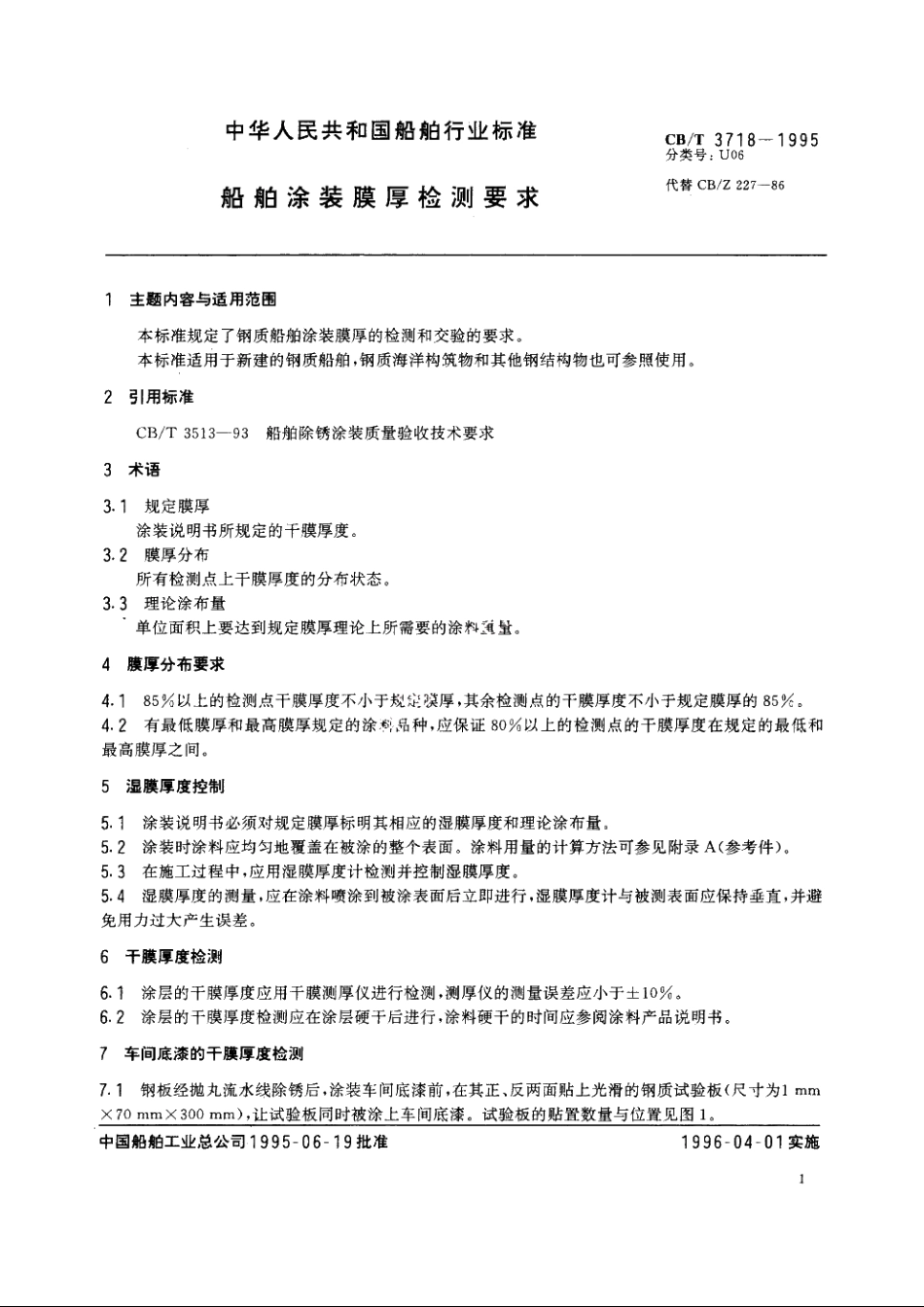

中华人民共和国船舶行业标准CB/T3718-1995分类号：U06代替CB/Z227-86船舶涂装膜厚检测要求1主题内容与适用范围本标准规定了钢质船舶涂装膜厚的检测和交验的要求。本标准适用于新建的钢质船舶，钢质海洋构筑物和其他钢结构物也可参照使用。2引用标准CB/T3513-93船舶除锈涂装质量验收技术要求3术语3.1规定膜厚涂装说明书所规定的干膜厚度。3.2膜厚分布所有检测点上干膜厚度的分布状态。3.3理论涂布量单位面积上要达到规定膜厚理论上所需要的涂料量。4膜厚分布要求4.185%以上的检测点干膜厚度不小于规定模厚，其余检测点的干膜厚度不小于规定膜厚的85%。4.2有最低膜厚和最高膜厚规定的涂品种，应保证80%以上的检测点的干膜厚度在规定的最低和最高膜厚之间。5湿膜厚度控制5.1涂装说明书必须对规定膜厚标明其相应的湿膜厚度和理论涂布量。5.2涂装时涂料应均匀地覆盖在被涂的整个表面。涂料用量的计算方法可参见附录A(参考件)。5.3在施工过程中，应用湿膜厚度计检测并控制湿膜厚度。5.4湿膜厚度的测量，应在涂料喷涂到被涂表面后立即进行，湿膜厚度计与被测表面应保持垂直，并避免用力过大产生误差。6干膜厚度检测6.1涂层的干膜厚度应用干膜测厚仪进行检测，测厚仪的测量误差应小于土10%。6.2涂层的干膜厚度检测应在涂层硬干后进行，涂料硬干的时间应参阅涂料产品说明书。7车间底漆的干膜厚度检测7.1钢板经抛丸流水线除锈后，涂装车间底漆前，在其正、反两面贴上光滑的钢质试验板（尺寸为1mm70mm300mm),让试验板同时被涂上车间底漆。试验板的贴置数量与位置见图1。中国船舶工业总公司1995-06-19批准1996-04-01实施1
