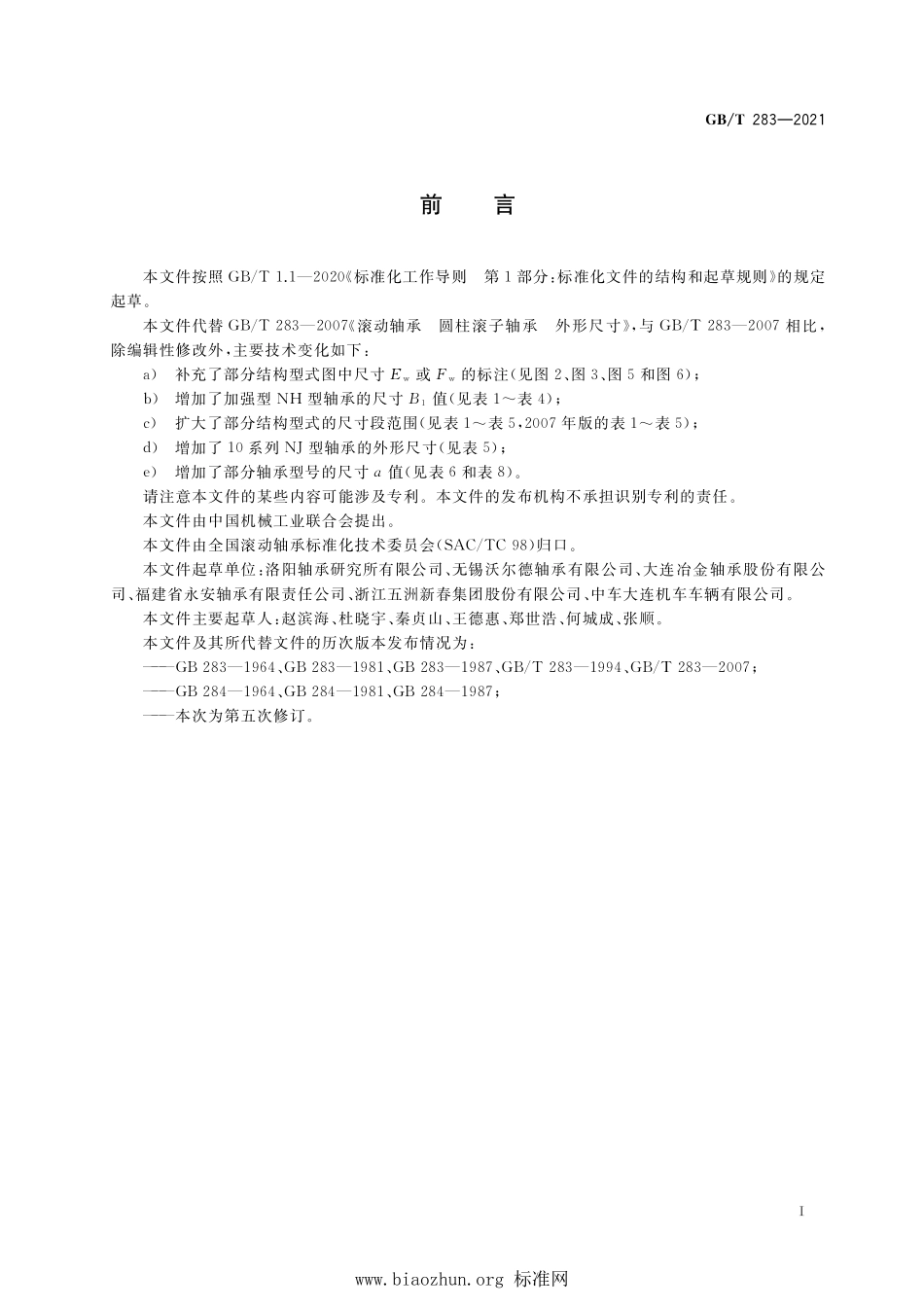

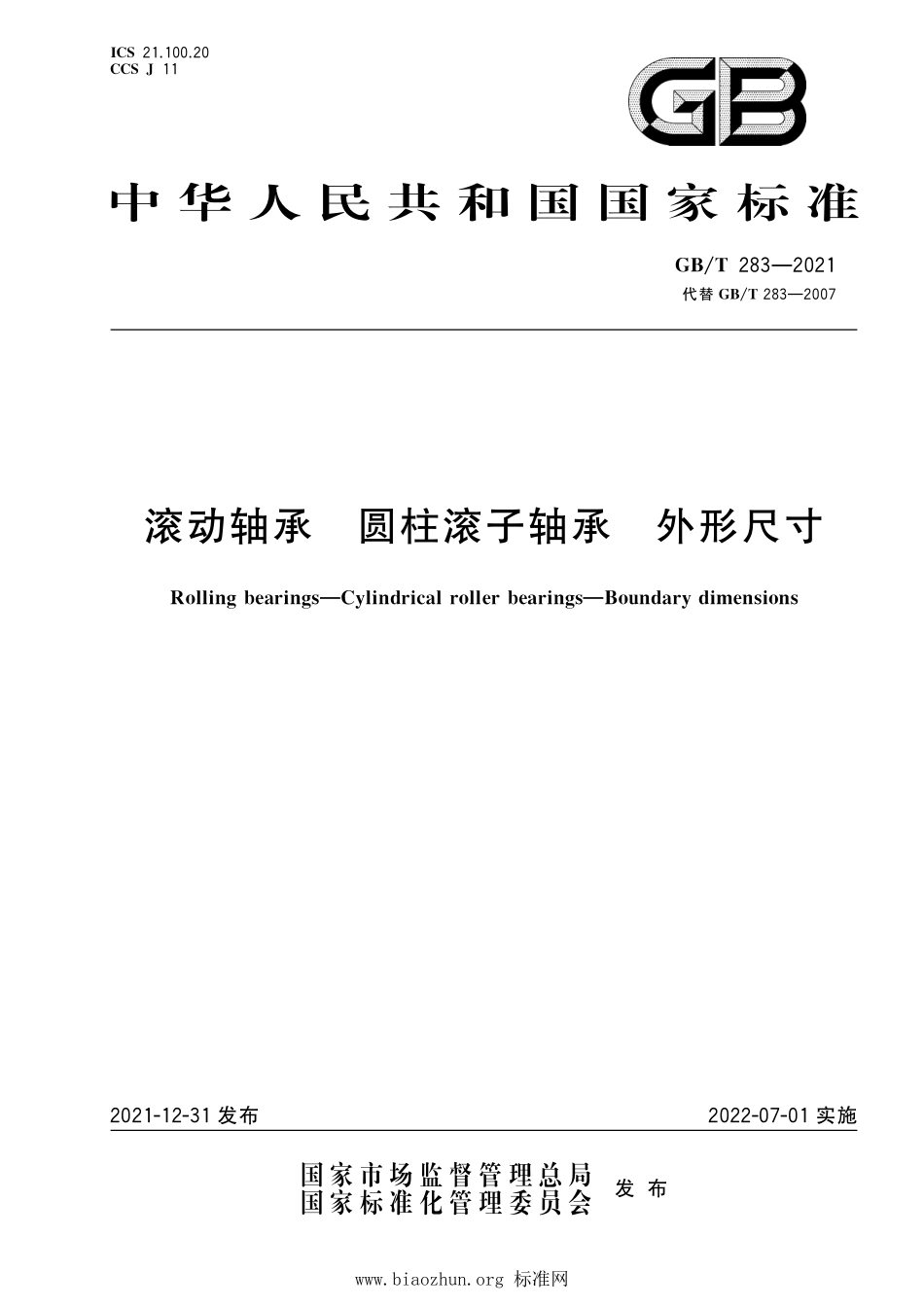

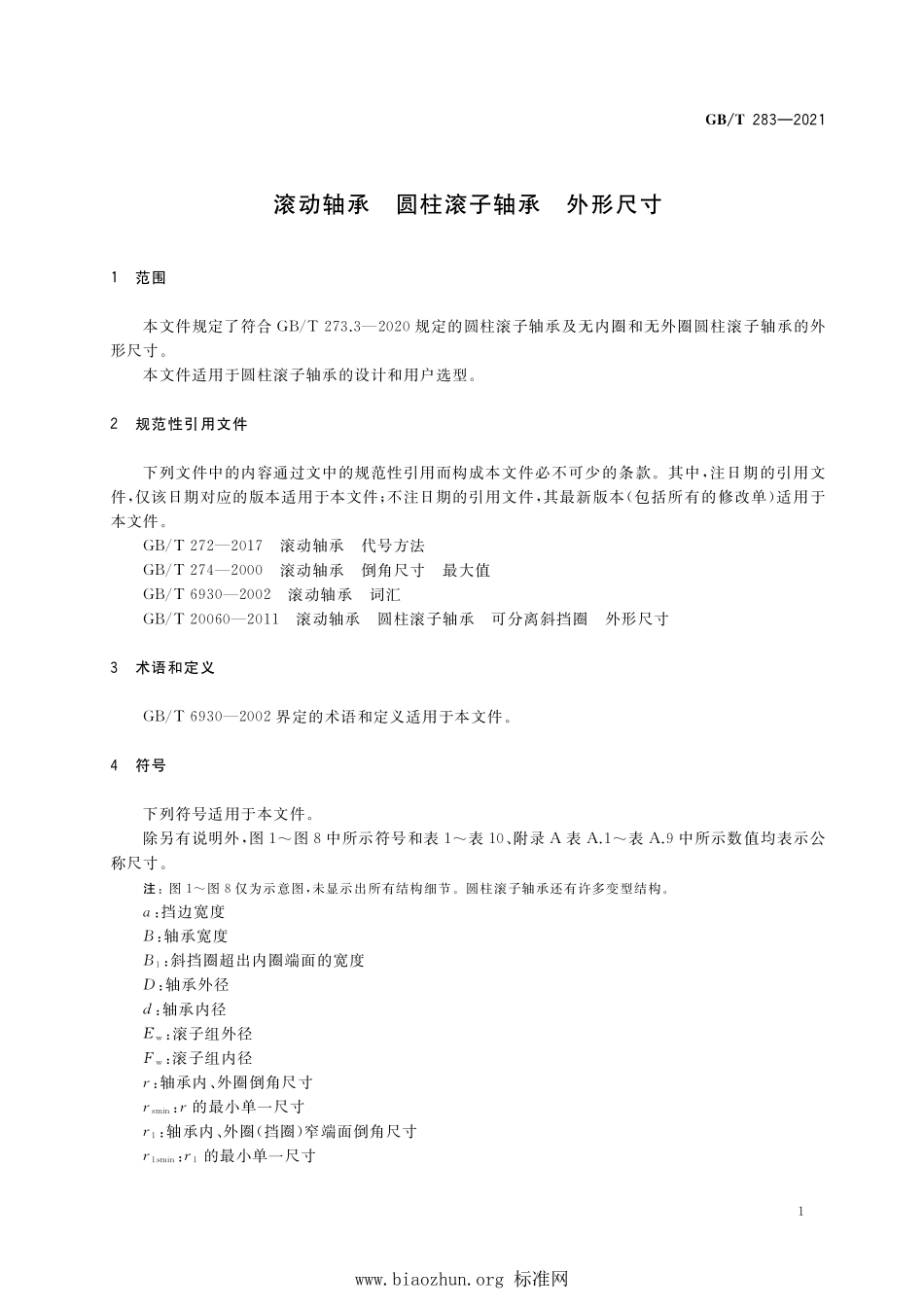

犐犆犛２１．１００．２０犆犆犛犑１１中华人民共和国国家标准犌犅／犜２８３—２０２１代替犌犅／犜２８３—２００７滚动轴承圆柱滚子轴承外形尺寸犚狅犾犾犻狀犵犫犲犪狉犻狀犵狊—犆狔犾犻狀犱狉犻犮犪犾狉狅犾犾犲狉犫犲犪狉犻狀犵狊—犅狅狌狀犱犪狉狔犱犻犿犲狀狊犻狅狀狊２０２１１２３１发布２０２２０７０１实施国家市场监督管理总局国家标准化管理委员会发布www.biaozhun.org标准网前言本文件按照ＧＢ／Ｔ１．１—２０２０《标准化工作导则第１部分：标准化文件的结构和起草规则》的规定起草。本文件代替ＧＢ／Ｔ２８３—２００７《滚动轴承圆柱滚子轴承外形尺寸》，与ＧＢ／Ｔ２８３—２００７相比，除编辑性修改外，主要技术变化如下：ａ）补充了部分结构型式图中尺寸犈ｗ或犉ｗ的标注（见图２、图３、图５和图６）；ｂ）增加了加强型ＮＨ型轴承的尺寸犅１值（见表１～表４）；ｃ）扩大了部分结构型式的尺寸段范围（见表１～表５，２００７年版的表１～表５）；ｄ）增加了１０系列ＮＪ型轴承的外形尺寸（见表５）；ｅ）增加了部分轴承型号的尺寸犪值（见表６和表８）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国滚动轴承标准化技术委员会（ＳＡＣ／ＴＣ９８）归口。本文件起草单位：洛阳轴承研究所有限公司、无锡沃尔德轴承有限公司、大连冶金轴承股份有限公司、福建省永安轴承有限责任公司、浙江五洲新春集团股份有限公司、中车大连机车车辆有限公司。本文件主要起草人：赵滨海、杜晓宇、秦贞山、王德惠、郑世浩、何城成、张顺。本文件及其所代替文件的历次版本发布情况为：———ＧＢ２８３—１９６４、ＧＢ２８３—１９８１、ＧＢ２８３—１９８７、ＧＢ／Ｔ２８３—１９９４、ＧＢ／Ｔ２８３—２００７；———ＧＢ２８４—１９６４、ＧＢ２８４—１９８１、ＧＢ２８４—１９８７；———本次为第五次修订。Ⅰ犌犅／犜２８３—２０２１www.biaozhun.org标准网滚动轴承圆柱滚子轴承外形尺寸１范围本文件规定了符合ＧＢ／Ｔ２７３．３—２０２０规定的圆柱滚子轴承及无内圈和无外圈圆柱滚子轴承的外形尺寸。本文件适用于圆柱滚子轴承的设计和用户选型。２规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所...
