2023
年高
用电
安全
常识
范文
天道酬勤

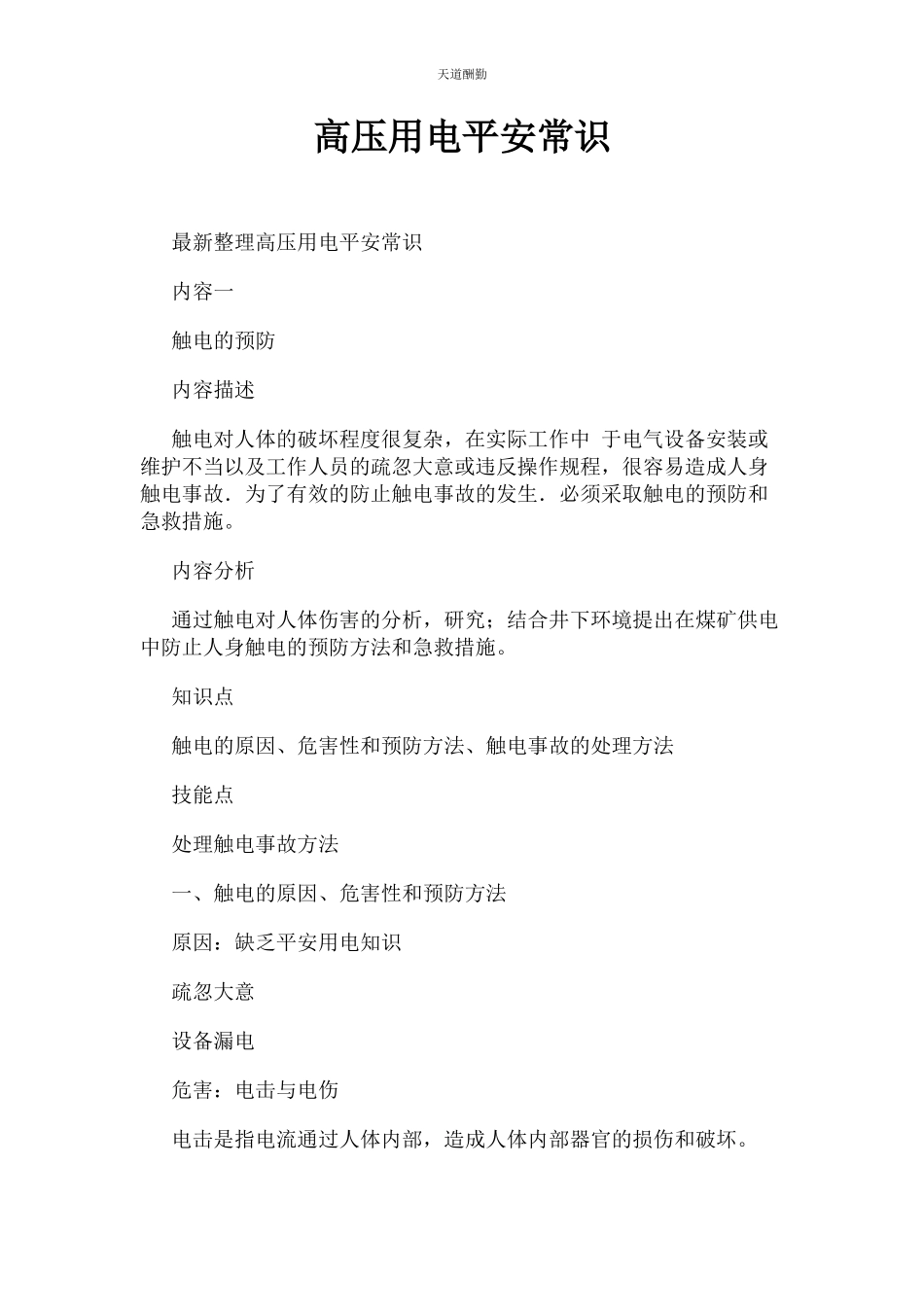

高压用电平安常识
最新整理高压用电平安常识
内容一
触电的预防
内容描述
触电对人体的破坏程度很复杂,在实际工作中 于电气设备安装或维护不当以及工作人员的疏忽大意或违反操作规程,很容易造成人身触电事故.为了有效的防止触电事故的发生.必须采取触电的预防和急救措施。
内容分析
通过触电对人体伤害的分析,研究;结合井下环境提出在煤矿供电中防止人身触电的预防方法和急救措施。
知识点
触电的原因、危害性和预防方法、触电事故的处理方法
技能点
处理触电事故方法
一、触电的原因、危害性和预防方法
原因:缺乏平安用电知识
疏忽大意
设备漏电
危害:电击与电伤
电击是指电流通过人体内部,造成人体内部器官的损伤和破坏。

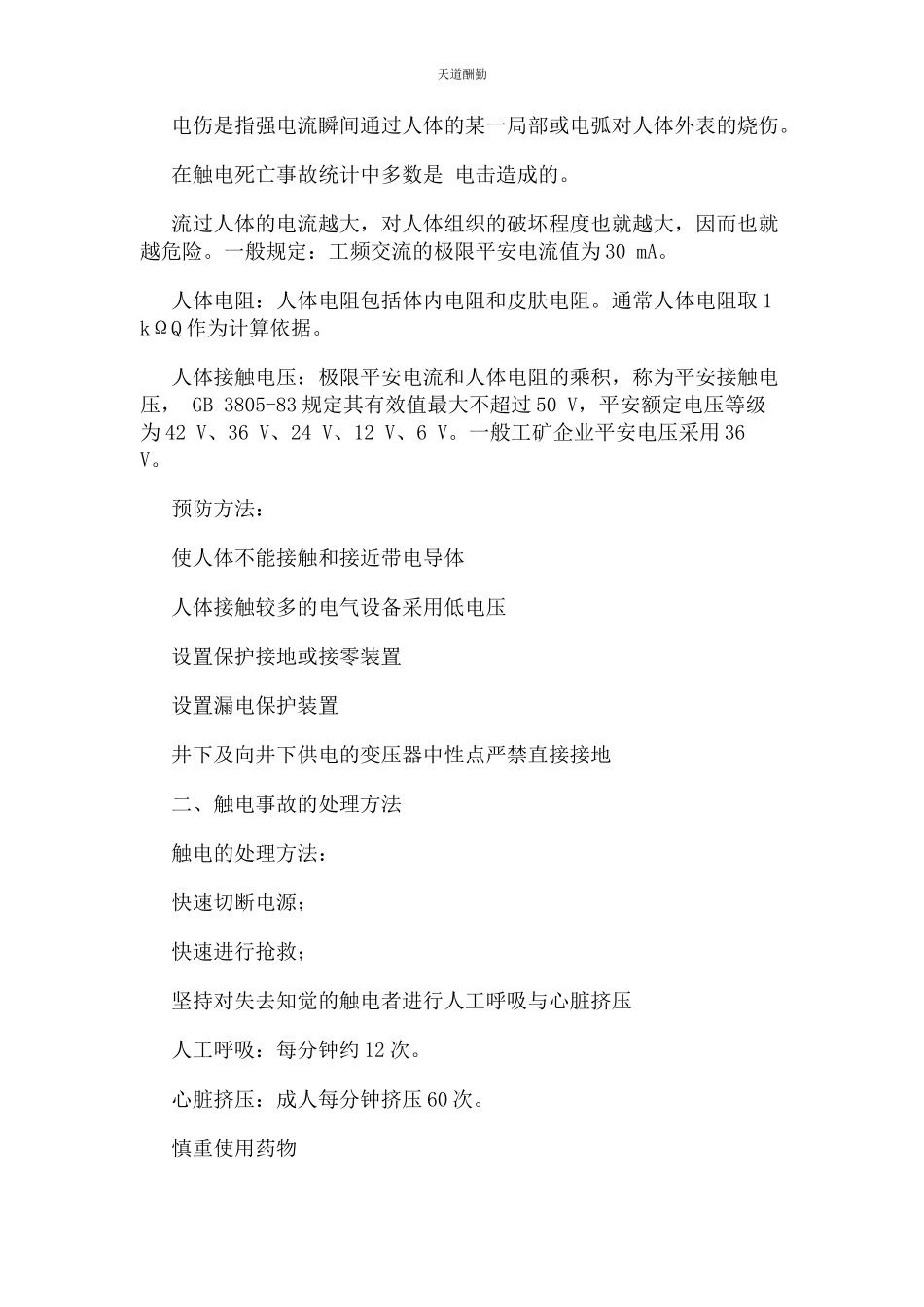

电伤是指强电流瞬间通过人体的某一局部或电弧对人体外表的烧伤。
在触电死亡事故统计中多数是 电击造成的。
流过人体的电流越大,对人体组织的破坏程度也就越大,因而也就越危险。一般规定:工频交流的极限平安电流值为30 mA。
人体电阻:人体电阻包括体内电阻和皮肤电阻。通常人体电阻取1 kΩQ作为计算依据。
人体接触电压:极限平安电流和人体电阻的乘积,称为平安接触电压, GB 3805-83规定其有效值最大不超过50 V,平安额定电压等级为42 V、36 V、24 V、12 V、6 V。一般工矿企业平安电压采用36 V。
预防方法:
使人体不能接触和接近带电导体
人体接触较多的电气设备采用低电压
设置保护接地或接零装置
设置漏电保护装置
井下及向井下供电的变压器中性点严禁直接接地
二、触电事故的处理方法
触电的处理方法:
快速切断电源;
快速进行抢救;
坚持对失去知觉的触电者进行人工呼吸与心脏挤压
人工呼吸:每分钟约12次。
心脏挤压:成人每分钟挤压60次。
慎重使用药物

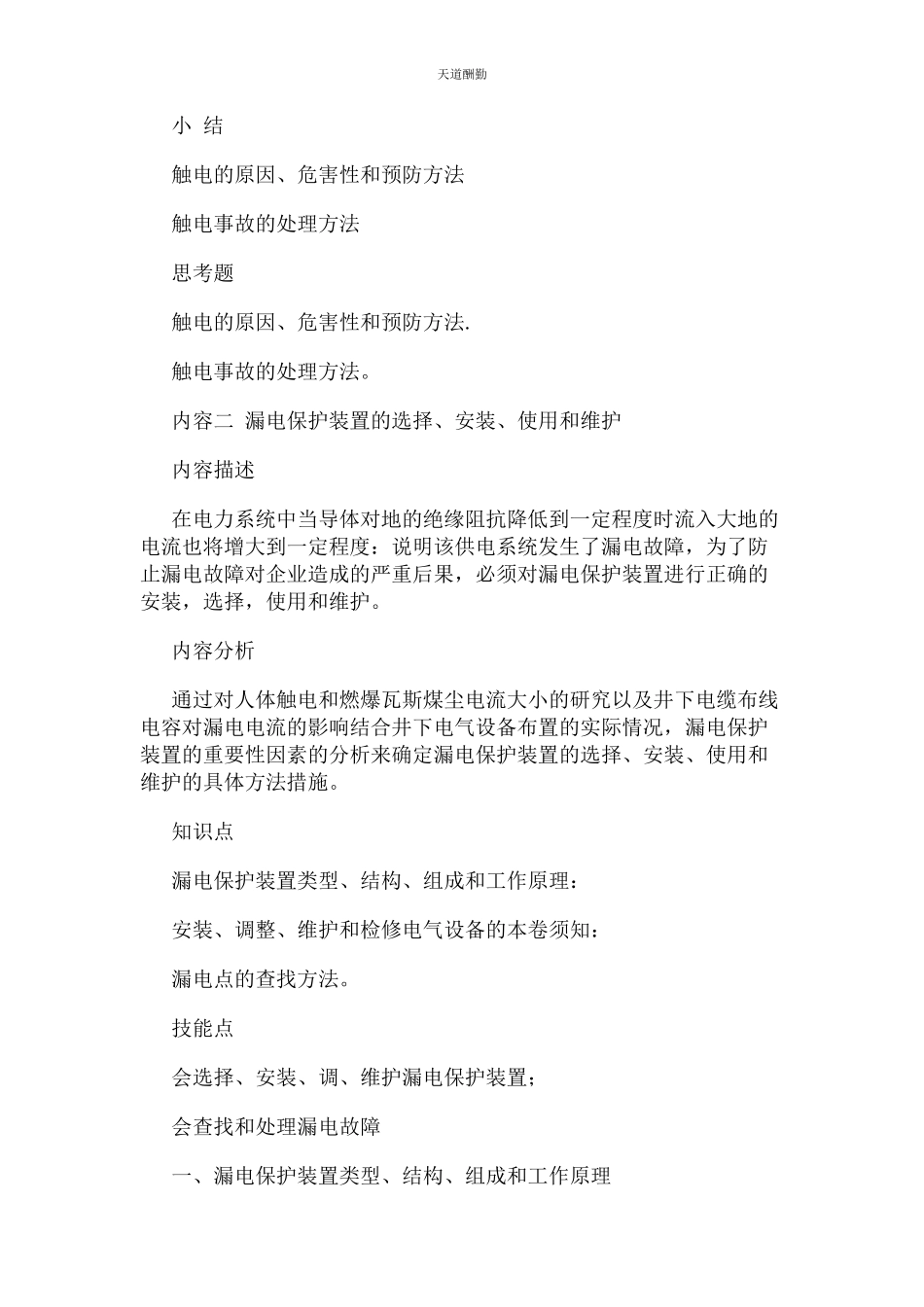

小 结
触电的原因、危害性和预防方法
触电事故的处理方法
思考题
触电的原因、危害性和预防方法.
触电事故的处理方法。
内容二 漏电保护装置的选择、安装、使用和维护
内容描述
在电力系统中当导体对地的绝缘阻抗降低到一定程度时流入大地的电流也将增大到一定程度:说明该供电系统发生了漏电故障,为了防止漏电故障对企业造成的严重后果,必须对漏电保护装置进行正确的安装,选择,使用和维护。
内容分析
通过对人体触电和燃爆瓦斯煤尘电流大小的研究以及井下电缆布线电容对漏电电流的影响结合井下电气设备布置的实际情况,漏电保护装置的重要性因素的分析来确定漏电保护装置的选择、安装、使用和维护的具体方法措施。
知识点
漏电保护装置类型、结构、组成和工作原理:
安装、调整、维护和检修电气设备的本卷须知:
漏电点的查找方法。
技能点
会选择、安装、调、维护漏电保护装置;
会查找和处理漏电故障
一、漏电保护装置类型、结构、组成和工作原理
1、地面低电压电wang的漏电保护
漏电保护器的种类
按结构和保护功能划分:分装式漏电保护器、组装式漏电保护器、漏电保护插座。
按动作原理划分:电压动作型、电流动作型、交流脉冲型、直流动作型。
DZ15-LE系列漏电断路器:
结构:电流动作型组装式漏电保护器。
组成:零序电流互感器、电子漏电保护、带有过载和短路保护的断路器及塑料外壳。
作用:电wang的漏电保护、线路和电动机的过载及短路保护等。
工作原理:采用零序电流互感器作为检测元件。当被保护线路发生漏电或有人触电时,三相电流的矢量和不为零,当零序电流互感器二次线圈上产生的感应电流到达漏电保护器的动作整定值时,跳闸线圈YR动作,使断路器迅速切断电源,从而起到触、漏电保护作用。
2、矿用漏电保护装置
3、矿用漏电设备保护装置原理图
作用:监视电wang对地绝缘水平;当电wang对地绝缘水平下降至一定程度时与馈电开关配合切断电源;对电wang对地电容电流进行补偿。
结构:外壳、芯架、壳内有前腔和后腔、外壳与隔离开关的操纵手柄间装有机械闭锁装备。
工作原理
〔1〕视电wang对地的绝缘水平
采用附加直流电源作为漏电信号的检测电源。当隔离开关QS合闸后,电源变压器二次测的24 V交流电压经2VC单相桥式整流,电容器C1滤波后的直流电压作为绝缘检测电源,开始对电wang的对地绝缘进行检测。
回路中检测电流的大小只与三相电wang对地绝缘电阻有关。
欧姆表的读数直接反映了电wang对地的绝缘水平。
〔2〕触电保护
当人触及电wang任一相导体或电wang对地绝缘电阻下降到危险值时(380 V为3.5 kΩ,660 V为11 kΩ),那么检测电流增大,单结晶体管导通,触发晶闸管VT。执行继电器2K吸合,接通自动馈电开关中的跳闸线圈YR,切断电源,实现了触、漏电保护作用。
〔3〕对地电容电流的补偿
如以下图。
磁放大器M串接在三相电抗器L的中性点与地之间。当人触及一相导体时,流过人体电流有电容电流、电感电流和电阻性电流。适当调整磁放大器的电感量,可使电容电流、电感电流两者相互抵消。
还有 JL系列、BJJ系列、JJKB30型等
二、矿用漏电保护装置的安装、调整、维护和检修
1、安装
下井前的检查与试验:
〔1〕防爆性能
〔2〕部安装接线是否正确,元器件有无损坏,额定电压是否与电wang电压相符
〔3〕压试验
〔4〕直流电源电压值,动作电阻值和动作时间
〔5〕电容电流补偿性能的检漏继电器进行模拟试验
〔6〕动馈电开关或电磁起动器,进行漏电保护跳闸或闭锁试验。
安装时对设备进行如下的检查:
〔1〕圈的绝缘电阻值;
〔2〕圈的活动衔铁灵活可靠;
〔3〕闸转轴应转动灵活,动作板应调整好;
〔4〕应调整好;
〔5〕关的操作机构有无过位或卡住现象。
2、行、维护与检修
每天一次检查的内容:
观察欧姆表指示的绝缘电阻值;
安放平稳可靠,周围应清洁枯燥,无淋水现象;
局部接地极和辅助接地极的安设应良好;
