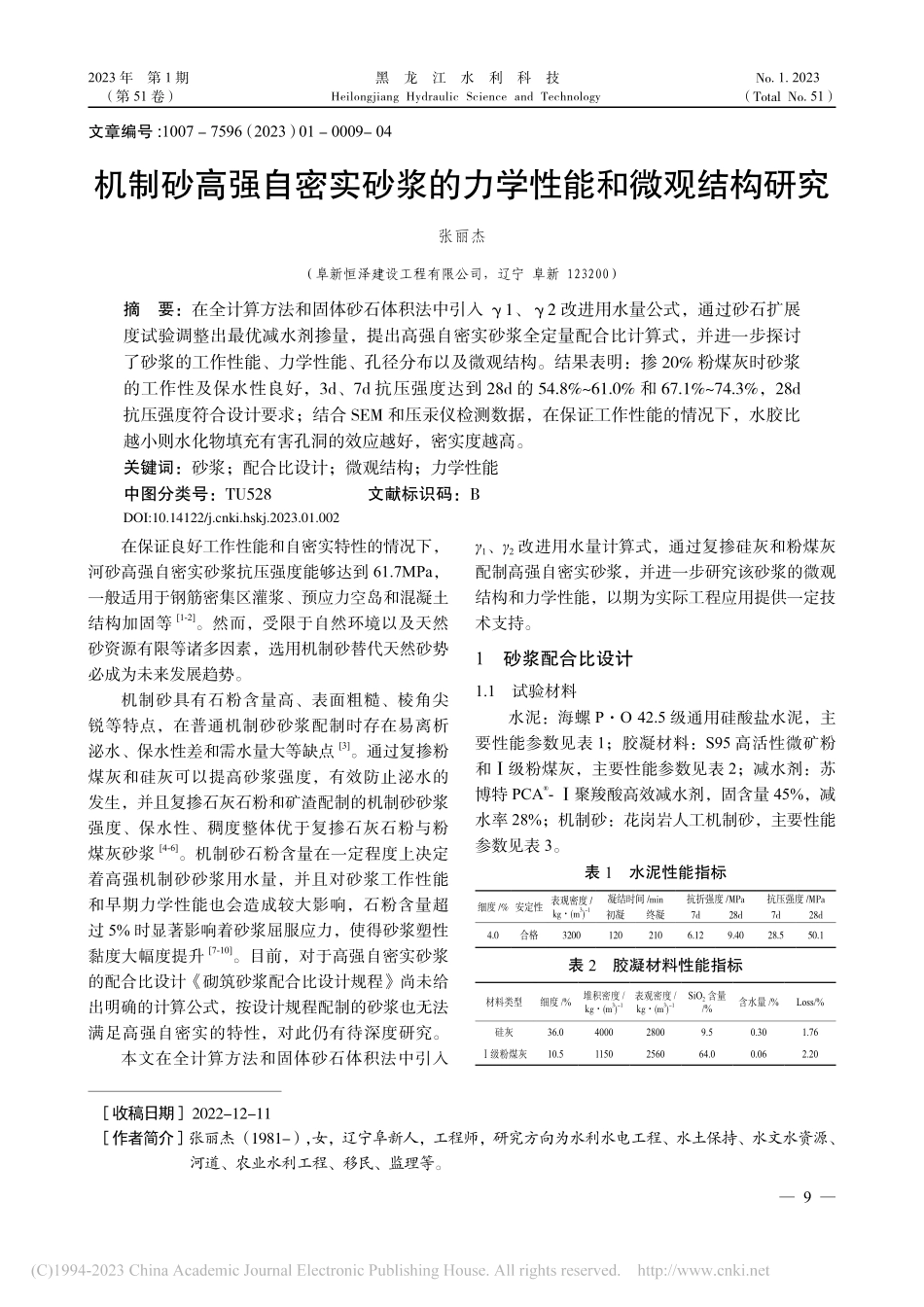

—9—2023年第1期黑龙江水利科技No.1.2023（第51卷）HeilongjiangHydraulicScienceandTechnology（TotalNo.51）机制砂高强自密实砂浆的力学性能和微观结构研究张丽杰（阜新恒泽建设工程有限公司，辽宁阜新123200）摘要：在全计算方法和固体砂石体积法中引入γ1、γ2改进用水量公式，通过砂石扩展度试验调整出最优减水剂掺量，提出高强自密实砂浆全定量配合比计算式，并进一步探讨了砂浆的工作性能、力学性能、孔径分布以及微观结构。结果表明：掺20%粉煤灰时砂浆的工作性及保水性良好，3d、7d抗压强度达到28d的54.8%~61.0%和67.1%~74.3%，28d抗压强度符合设计要求；结合SEM和压汞仪检测数据，在保证工作性能的情况下，水胶比越小则水化物填充有害孔洞的效应越好，密实度越高。关键词：砂浆；配合比设计；微观结构；力学性能中图分类号：TU528文献标识码：B在保证良好工作性能和自密实特性的情况下，河砂高强自密实砂浆抗压强度能够达到61.7MPa，一般适用于钢筋密集区灌浆、预应力空岛和混凝土结构加固等[1-2]。然而，受限于自然环境以及天然砂资源有限等诸多因素，选用机制砂替代天然砂势必成为未来发展趋势。机制砂具有石粉含量高、表面粗糙、棱角尖锐等特点，在普通机制砂砂浆配制时存在易离析泌水、保水性差和需水量大等缺点[3]。通过复掺粉煤灰和硅灰可以提高砂浆强度，有效防止泌水的发生，并且复掺石灰石粉和矿渣配制的机制砂砂浆强度、保水性、稠度整体优于复掺石灰石粉与粉煤灰砂浆[4-6]。机制砂石粉含量在一定程度上决定着高强机制砂砂浆用水量，并且对砂浆工作性能和早期力学性能也会造成较大影响，石粉含量超过5%时显著影响着砂浆屈服应力，使得砂浆塑性黏度大幅度提升[7-10]。目前，对于高强自密实砂浆的配合比设计《砌筑砂浆配合比设计规程》尚未给出明确的计算公式，按设计规程配制的砂浆也无法满足高强自密实的特性，对此仍有待深度研究。本文在全计算方法和固体砂石体积法中引入γ1、γ2改进用水量计算式，通过复掺硅灰和粉煤灰配制高强自密实砂浆，并进一步研究该砂浆的微观结构和力学性能，以期为实际工程应用提供一定技术支持。1砂浆配合比设计1.1试验材料水泥：海螺P·O42.5级通用硅酸盐水泥，主要性能参数见表1；胶凝材料：S95高活性微矿粉和Ⅰ级粉煤灰，主要性能参数见表2；减水剂：苏博特PCA®-Ⅰ聚羧酸高效减水剂，固含量45%，减水率28%；机制砂：花岗岩人工机制砂，主要性能参数见表3。表1水泥性能指标细度/%安定性表观密...
