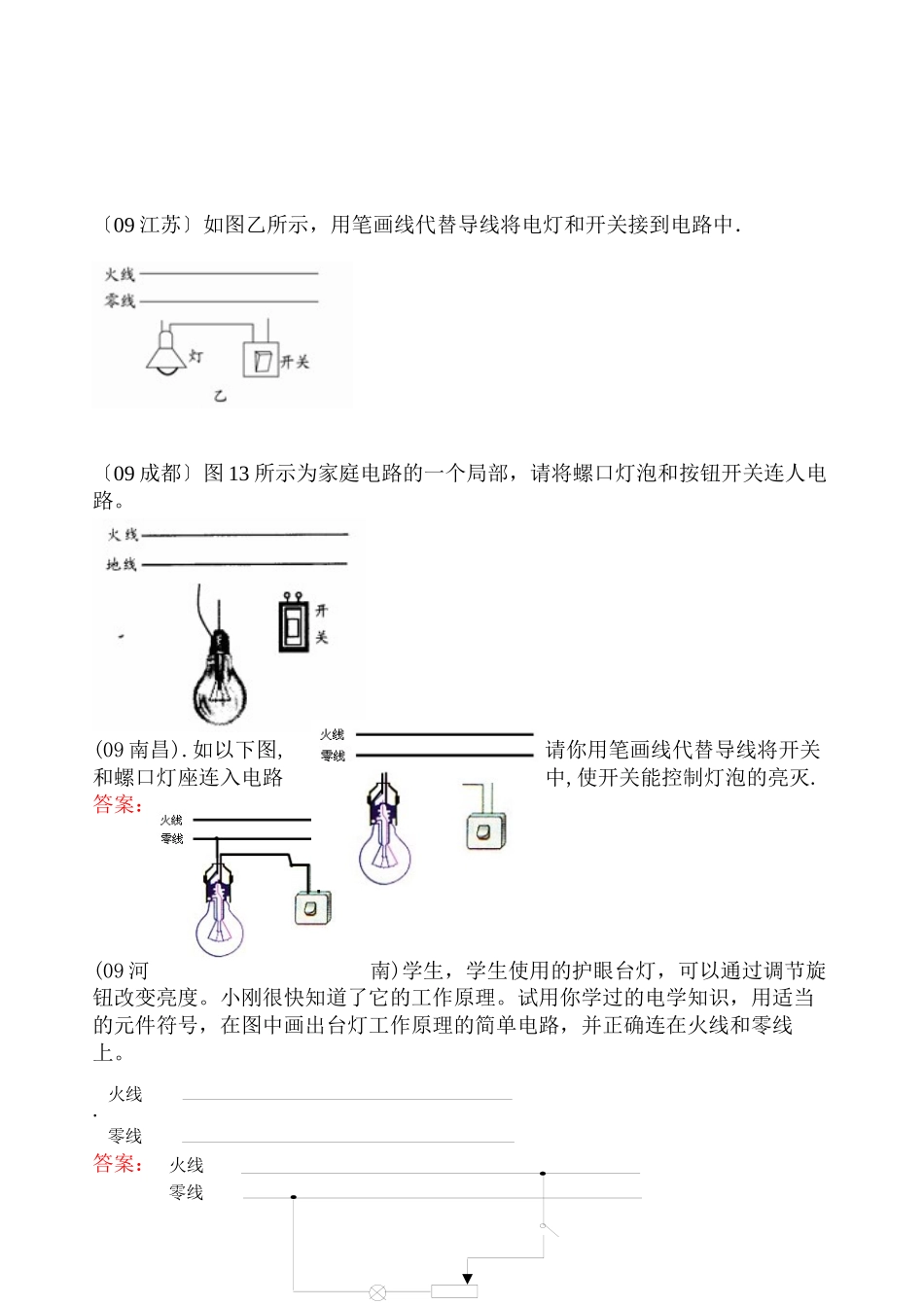

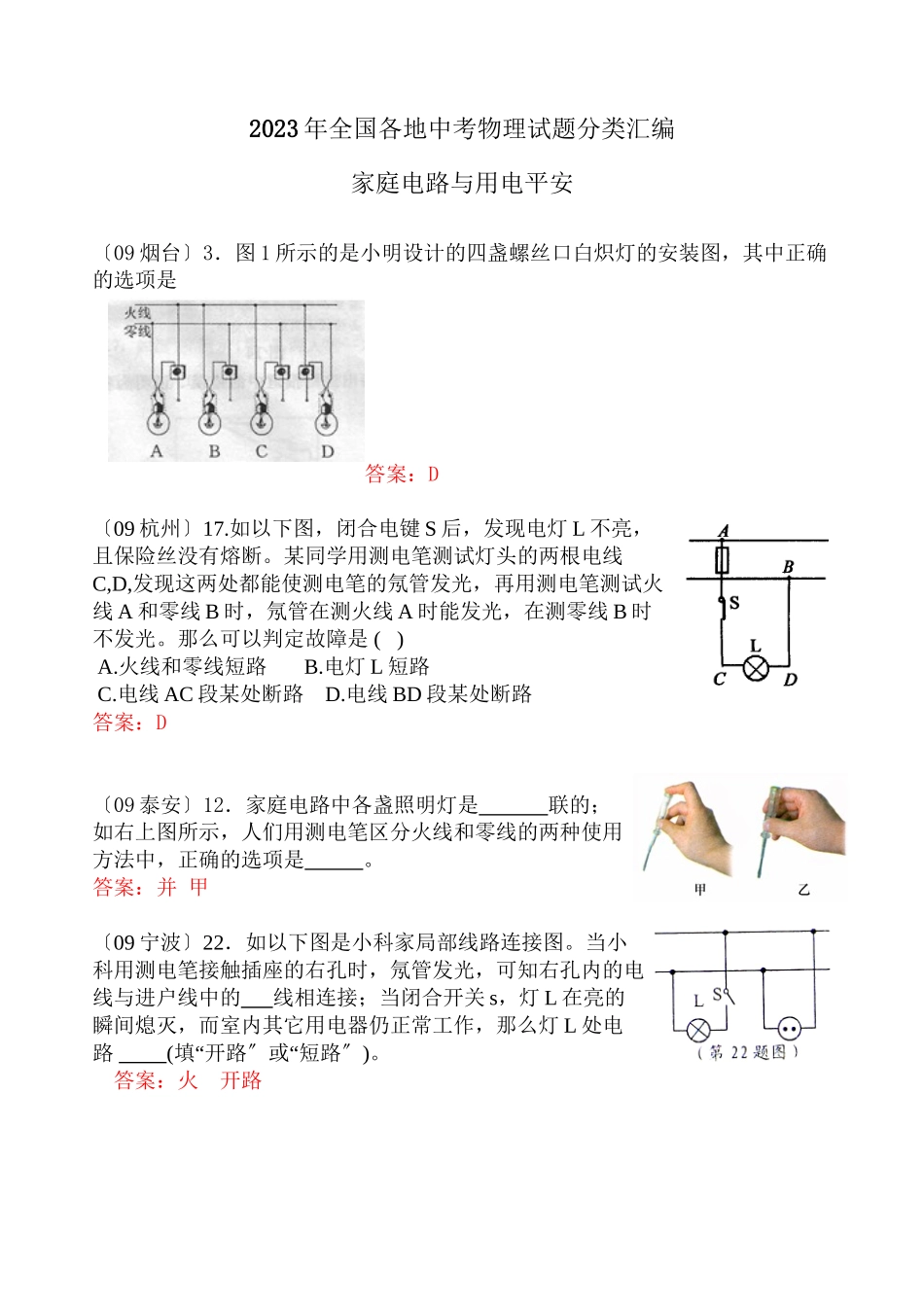

2023年全国各地中考物理试题分类汇编家庭电路与用电平安〔09烟台〕3．图1所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的选项是答案：D〔09杭州〕17.如以下图，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是()A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路答案：D〔09泰安〕12．家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔区分火线和零线的两种使用方法中，正确的选项是。答案：并甲〔09宁波〕22．如以下图是小科家局部线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，那么灯L处电路(““填开路〞或短路〞)。答案：火开路〔09江苏〕如图乙所示，用笔画线代替导线将电灯和开关接到电路中．〔09成都〕图13所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连人电路。(09南昌).如以下图,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.答案：(09河南)学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度。小刚很快知道了它的工作原理。试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。.答案：火线零线火线零线〔09福州市〕5．以下做法不符合平安用电的是A．遇到有人触电先切断电源B．将洗衣机的金属外壳接地C．及时更换破损的导线D．用湿手插拔用电器插头答案：D〔09义乌〕13、洗衣机、电冰箱、等许多家用电器均使用三脚插头与电源插座连接，如以下图。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑以下哪一因素A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地答案：D〔09四川绵阳〕9．灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光。由此判断A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安...
