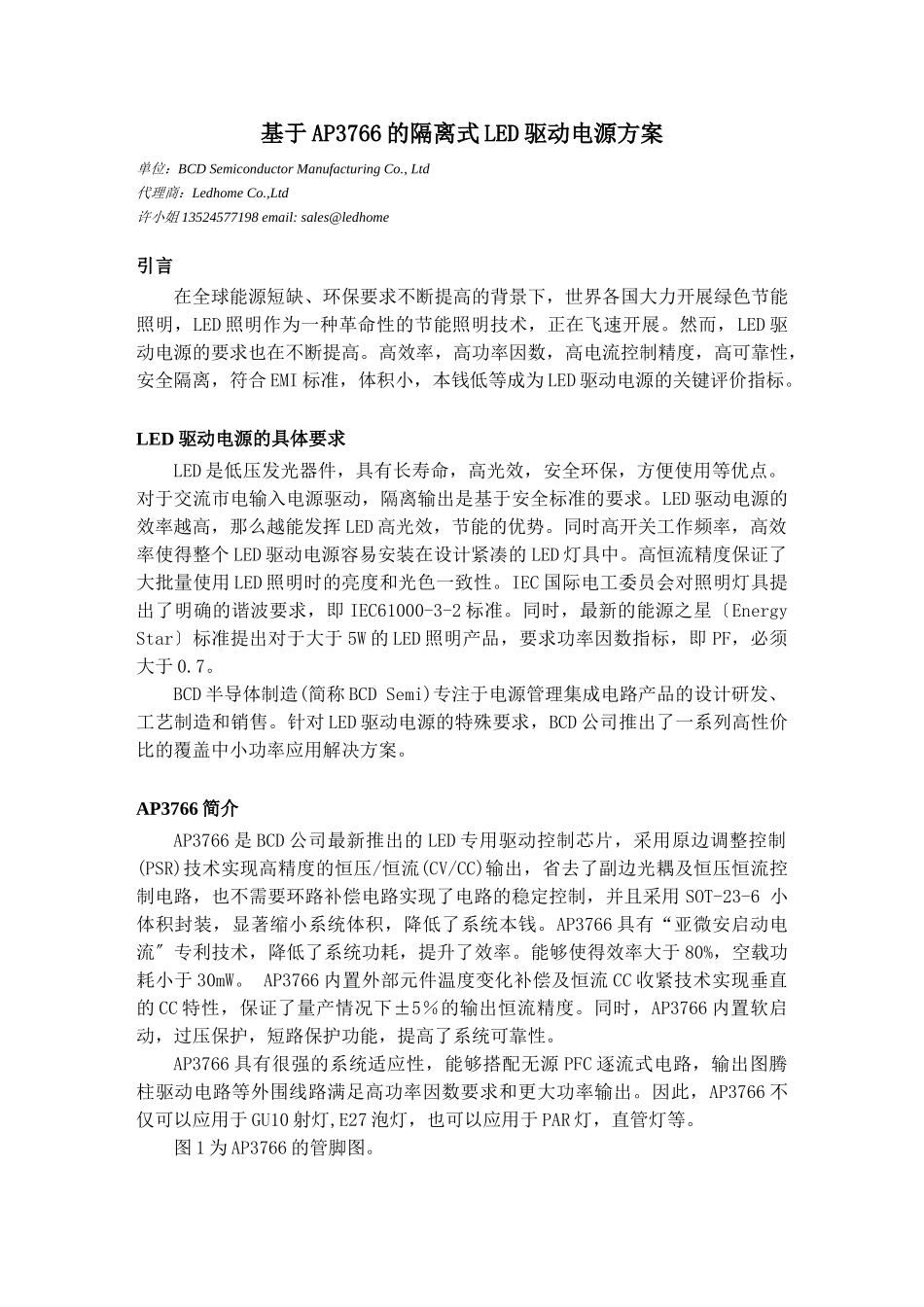

基于AP3766的隔离式LED驱动电源方案单位：BCDSemiconductorManufacturingCo.,Ltd代理商：LedhomeCo.,Ltd许小姐13524577198email:sales@ledhome引言在全球能源短缺、环保要求不断提高的背景下，世界各国大力开展绿色节能照明，LED照明作为一种革命性的节能照明技术，正在飞速开展。然而，LED驱动电源的要求也在不断提高。高效率，高功率因数，高电流控制精度，高可靠性，安全隔离，符合EMI标准，体积小，本钱低等成为LED驱动电源的关键评价指标。LED驱动电源的具体要求LED是低压发光器件，具有长寿命，高光效，安全环保，方便使用等优点。对于交流市电输入电源驱动，隔离输出是基于安全标准的要求。LED驱动电源的效率越高，那么越能发挥LED高光效，节能的优势。同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。IEC国际电工委员会对照明灯具提出了明确的谐波要求，即IEC61000-3-2标准。同时，最新的能源之星〔EnergyStar〕标准提出对于大于5W的LED照明产品，要求功率因数指标，即PF，必须大于0.7。BCD半导体制造(简称BCDSemi)专注于电源管理集成电路产品的设计研发、工艺制造和销售。针对LED驱动电源的特殊要求，BCD公司推出了一系列高性价比的覆盖中小功率应用解决方案。AP3766简介AP3766是BCD公司最新推出的LED专用驱动控制芯片，采用原边调整控制(PSR)技术实现高精度的恒压/恒流(CV/CC)输出，省去了副边光耦及恒压恒流控制电路，也不需要环路补偿电路实现了电路的稳定控制，并且采用SOT-23-6小体积封装，显著缩小系统体积，降低了系统本钱。AP3766具有“亚微安启动电流〞专利技术，降低了系统功耗，提升了效率。能够使得效率大于80%，空载功耗小于30mW。AP3766内置外部元件温度变化补偿及恒流CC收紧技术实现垂直的CC特性，保证了量产情况下±5％的输出恒流精度。同时，AP3766内置软启动，过压保护，短路保护功能，提高了系统可靠性。AP3766具有很强的系统适应性，能够搭配无源PFC逐流式电路，输出图腾柱驱动电路等外围线路满足高功率因数要求和更大功率输出。因此，AP3766不仅可以应用于GU10射灯,E27泡灯，也可以应用于PAR灯，直管灯等。图1为AP3766的管脚图。图1.AP3766的管脚图3WGU10LED灯杯方案目前3WGU10LED灯杯应用广泛，众多一体式产品面世，即LED驱动电源与LED灯整合在一体式的灯具中，方便了用户直接替代白炽灯、节能灯和卤素灯射灯。BCD公司针对...
