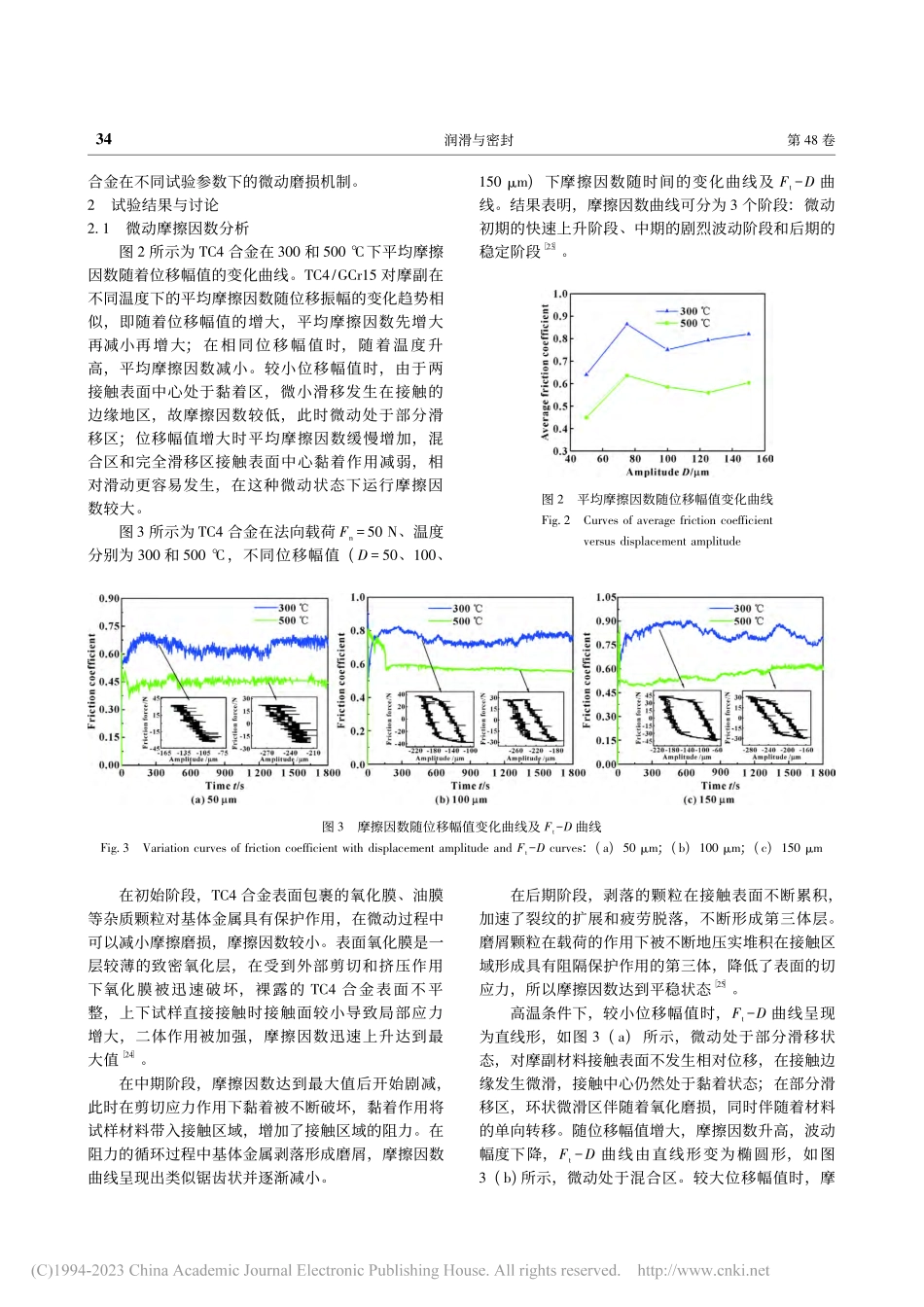

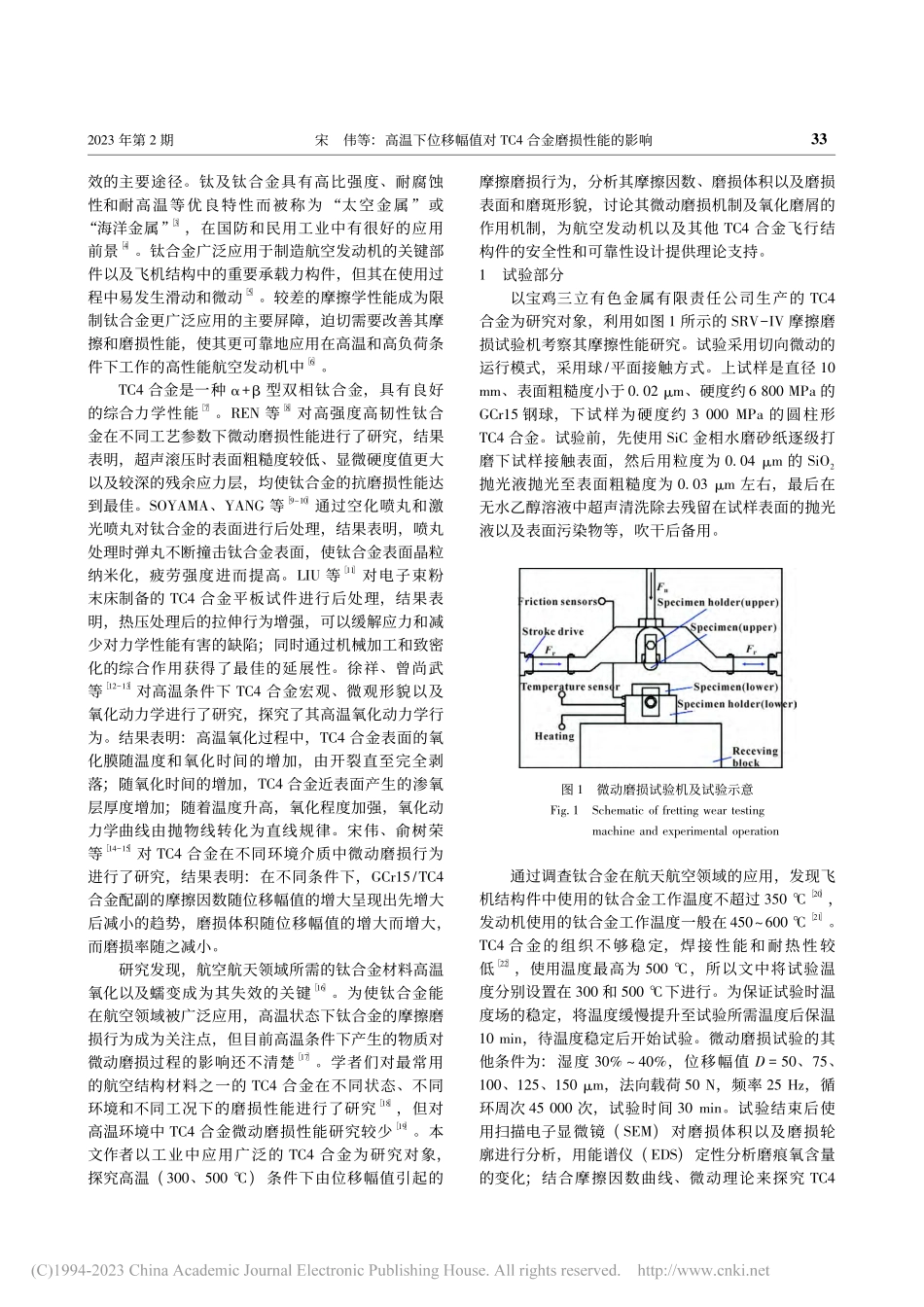

2023年2月第48卷第2期润滑与密封LUBＲICATIONENGINEEＲINGFeb.2023Vol.48No.2DOI:10.3969/j.issn.0254－0150.2023.02.005文献引用:宋伟，马荣荣，俞树荣，等．高温下位移幅值对TC4合金磨损性能的影响［J］．润滑与密封，2023，48(2):32－38．Citeas:SONGWei，MAＲongrong，YUShurong，etal．EffectsofdisplacementamplitudeonwearperformanceofTC4alloyathightempera-ture［J］．LubricationEngineering，2023，48(2):32－38．*基金项目:国家重点研发计划项目(2020YFB2010001)收稿日期:2021－12－15;修回日期:2022－01－16作者简介:宋伟(1979—)，男，博士，副教授，研究方向为过程装备结构完整性。E－mail:songwei@lut.edu.cn。通信作者:俞树荣(1962—)，男，博士，教授，研究方向为结构强度。E－mail:yusrlut@163.com。高温下位移幅值对TC4合金磨损性能的影响*宋伟马荣荣俞树荣李万佳(兰州理工大学石油化工学院甘肃兰州730050)■■■■■■■■■■■■摘要:钛合金的微动磨损会加速裂纹的形成与扩展，导致其构件提前失效。利用摩擦磨损试验机考察TC4合金在300和500℃温度下的微动磨损行为，利用扫描电子显微镜和激光共聚焦显微镜对磨痕轮廓及磨痕表面进行分析，探讨在300和500℃温度下TC4合金在不同位移幅值作用下的微动磨损机制。实验结果表明:高温条件下，试样平均摩擦因数和磨损率随位移幅值的增加呈现先增大后减小的趋势;两种高温环境中，小位移幅值时，微动运行区域为部分滑移区，主要损伤机制为黏着磨损和氧化磨损;位移幅值为100μm时，微动运行区域为混合滑移区，主要磨损机制为氧化磨损、剥层磨损及塑性变形;大位移幅值时，微动运行区域为完全滑移区，主要磨损机制为磨粒磨损和疲劳磨损。对比300和500℃条件下磨损结果，表明温度越高TC4合金耐磨性能越好，这主要是由于摩擦生成的氧化物TiO2和Fe2O3对磨损表面具有保护作用。关键词:TC4钛合金;高温微动磨损;位移幅值;磨损机制;滑移区中图分类号:TH117;TG146■■■■■■■■■■■■EffectsofDisplacementAmplitudeonWearPerformanceofTC4AlloyatHighTemperatureSONGWeiMAＲongrongYUShurongLIWanjia(CollegeofPetrochemicalIndustry，LanzhouUniversityofTechnology，LanzhouGansu730050，China)Abstract:Frettingwearofthetitaniumalloywillacceleratetheformationandexpansionofcracks，leadingtothefailureofthecomponentsinadvance．ThefrettingwearbehaviorofTC4alloyat300℃and500...
