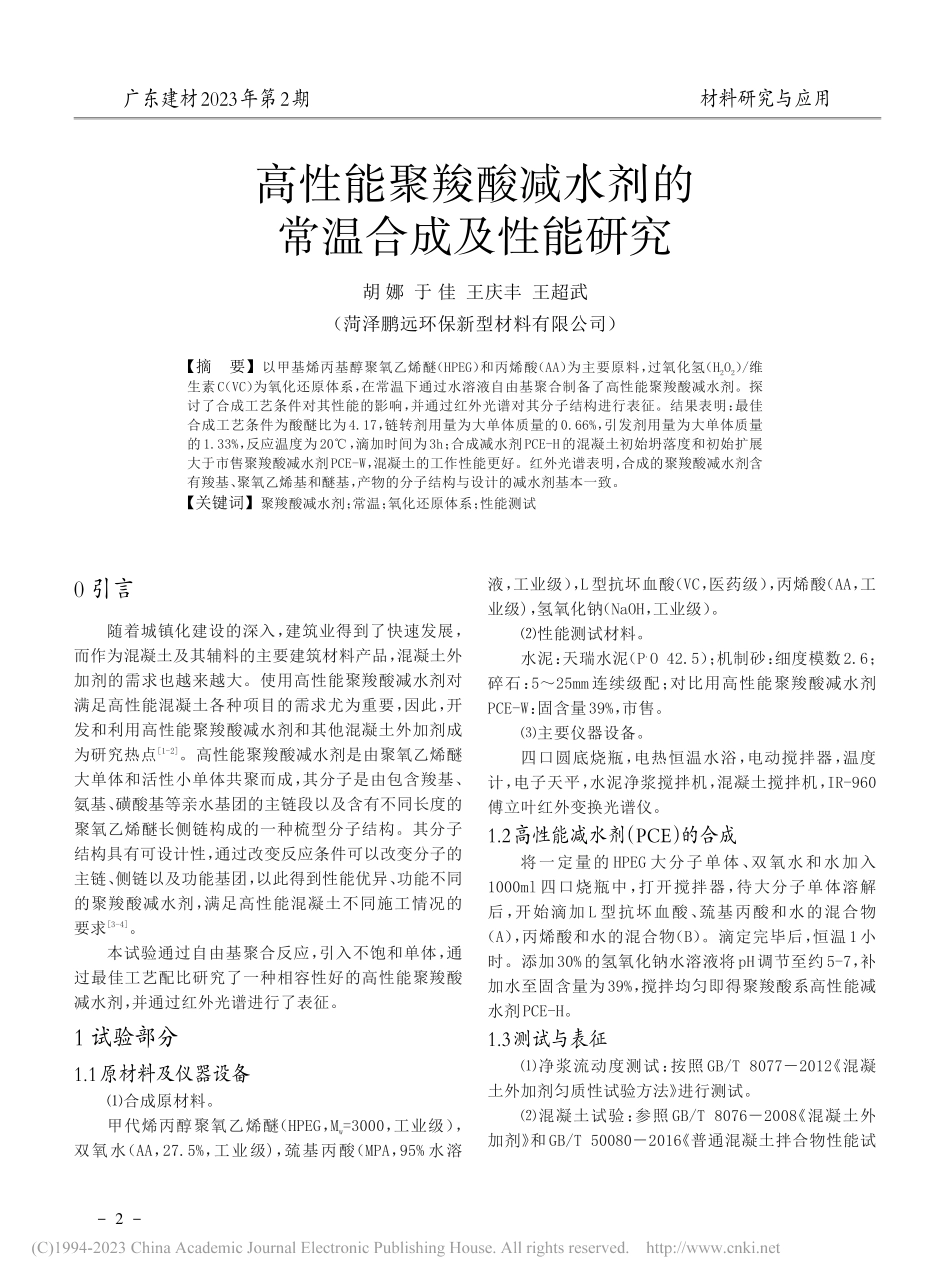

广东建材2023年第2期0引言随着城镇化建设的深入，建筑业得到了快速发展，而作为混凝土及其辅料的主要建筑材料产品，混凝土外加剂的需求也越来越大。使用高性能聚羧酸减水剂对满足高性能混凝土各种项目的需求尤为重要，因此，开发和利用高性能聚羧酸减水剂和其他混凝土外加剂成为研究热点[1-2]。高性能聚羧酸减水剂是由聚氧乙烯醚大单体和活性小单体共聚而成，其分子是由包含羧基、氨基、磺酸基等亲水基团的主链段以及含有不同长度的聚氧乙烯醚长侧链构成的一种梳型分子结构。其分子结构具有可设计性，通过改变反应条件可以改变分子的主链、侧链以及功能基团，以此得到性能优异、功能不同的聚羧酸减水剂，满足高性能混凝土不同施工情况的要求[3-4]。本试验通过自由基聚合反应，引入不饱和单体，通过最佳工艺配比研究了一种相容性好的高性能聚羧酸减水剂，并通过红外光谱进行了表征。1试验部分1.1原材料及仪器设备⑴合成原材料。甲代烯丙醇聚氧乙烯醚（HPEG，Mw=3000，工业级），双氧水（AA，27.5%，工业级)，巯基丙酸（MPA，95%水溶液，工业级），L型抗坏血酸（VC，医药级），丙烯酸（AA，工业级)，氢氧化钠（NaOH，工业级）。⑵性能测试材料。水泥：天瑞水泥（P.O42.5）；机制砂：细度模数2.6；碎石：5～25mm连续级配；对比用高性能聚羧酸减水剂PCE-W：固含量39%，市售。⑶主要仪器设备。四口圆底烧瓶，电热恒温水浴，电动搅拌器，温度计，电子天平，水泥净浆搅拌机，混凝土搅拌机，IR-960傅立叶红外变换光谱仪。1.2高性能减水剂（PCE）的合成将一定量的HPEG大分子单体、双氧水和水加入1000ml四口烧瓶中，打开搅拌器，待大分子单体溶解后，开始滴加L型抗坏血酸、巯基丙酸和水的混合物（A），丙烯酸和水的混合物（B）。滴定完毕后，恒温1小时。添加30%的氢氧化钠水溶液将pH调节至约5-7，补加水至固含量为39%，搅拌均匀即得聚羧酸系高性能减水剂PCE-H。1.3测试与表征⑴净浆流动度测试：按照GB/T8077－2012《混凝土外加剂匀质性试验方法》进行测试。⑵混凝土试验：参照GB/T8076－2008《混凝土外加剂》和GB/T50080－2016《普通混凝土拌合物性能试高性能聚羧酸减水剂的常温合成及性能研究胡娜于佳王庆丰王超武（菏泽鹏远环保新型材料有限公司）【摘要】以甲基烯丙基醇聚氧乙烯醚（HPEG）和丙烯酸（AA）为主要原料，过氧化氢（H2O2）/维生素C（VC）为氧化还原体系，在常温下通过水溶液自由基聚合制备了高性能聚羧酸减水剂。探讨了合成工艺条件对其性能的...
