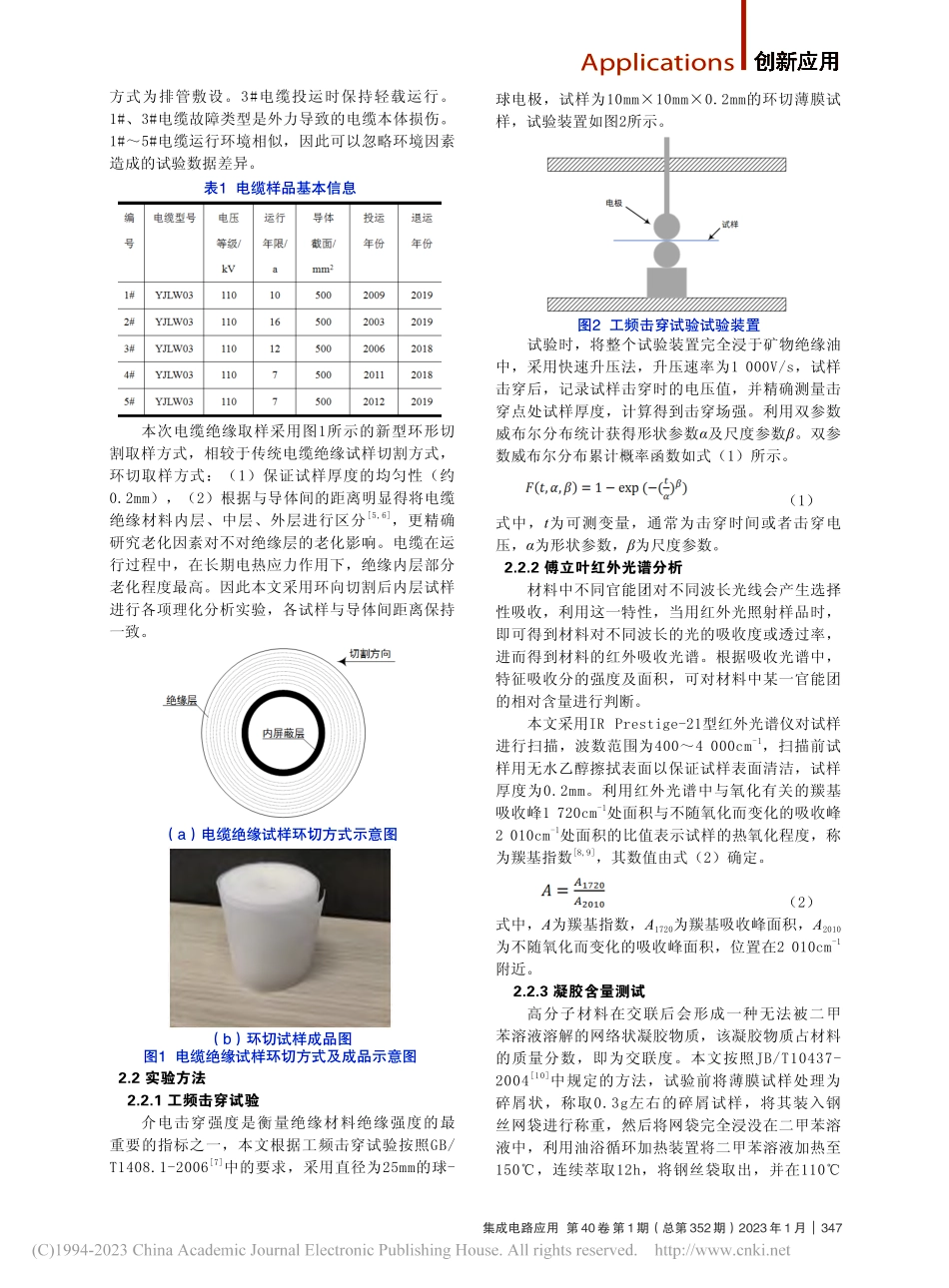

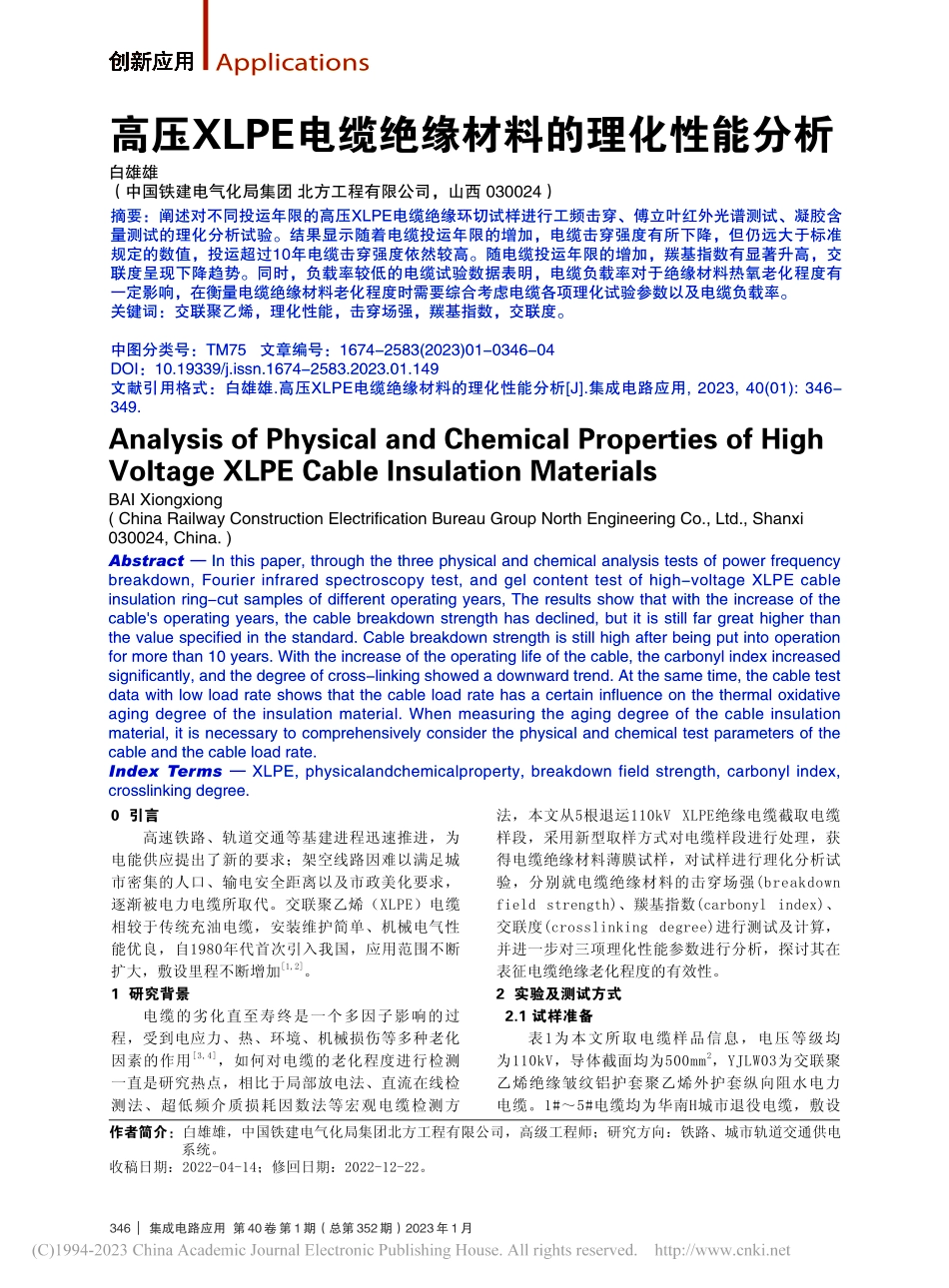

346集成电路应用第40卷第1期（总第352期）2023年1月Applications创新应用法，本文从5根退运110kVXLPE绝缘电缆截取电缆样段，采用新型取样方式对电缆样段进行处理，获得电缆绝缘材料薄膜试样，对试样进行理化分析试验，分别就电缆绝缘材料的击穿场强(breakdownfieldstrength)、羰基指数(carbonylindex)、交联度(crosslinkingdegree)进行测试及计算，并进一步对三项理化性能参数进行分析，探讨其在表征电缆绝缘老化程度的有效性。2实验及测试方式2.1试样准备表1为本文所取电缆样品信息，电压等级均为110kV，导体截面均为500mm2，YJLW03为交联聚乙烯绝缘皱纹铝护套聚乙烯外护套纵向阻水电力电缆。1#～5#电缆均为华南H城市退役电缆，敷设0引言高速铁路、轨道交通等基建进程迅速推进，为电能供应提出了新的要求；架空线路因难以满足城市密集的人口、输电安全距离以及市政美化要求，逐渐被电力电缆所取代。交联聚乙烯（XLPE）电缆相较于传统充油电缆，安装维护简单、机械电气性能优良，自1980年代首次引入我国，应用范围不断扩大，敷设里程不断增加[1,2]。1研究背景电缆的劣化直至寿终是一个多因子影响的过程，受到电应力、热、环境、机械损伤等多种老化因素的作用[3,4]，如何对电缆的老化程度进行检测一直是研究热点，相比于局部放电法、直流在线检测法、超低频介质损耗因数法等宏观电缆检测方作者简介：白雄雄，中国铁建电气化局集团北方工程有限公司，高级工程师；研究方向：铁路、城市轨道交通供电系统。收稿日期：2022-04-14；修回日期：2022-12-22。摘要：阐述对不同投运年限的高压XLPE电缆绝缘环切试样进行工频击穿、傅立叶红外光谱测试、凝胶含量测试的理化分析试验。结果显示随着电缆投运年限的增加，电缆击穿强度有所下降，但仍远大于标准规定的数值，投运超过10年电缆击穿强度依然较高。随电缆投运年限的增加，羰基指数有显著升高，交联度呈现下降趋势。同时，负载率较低的电缆试验数据表明，电缆负载率对于绝缘材料热氧老化程度有一定影响，在衡量电缆绝缘材料老化程度时需要综合考虑电缆各项理化试验参数以及电缆负载率。关键词：交联聚乙烯，理化性能，击穿场强，羰基指数，交联度。中图分类号：TM75文章编号：1674-2583(2023)01-0346-04DOI：10.19339/j.issn.1674-2583.2023.01.149文献引用格式：白雄雄.高压XLPE电缆绝缘材料的理化性能分析[J].集成电路应用,2023,40(01):346-349.高压XLPE电缆绝缘材料的理化性能分析白雄雄（中国铁建电气...
