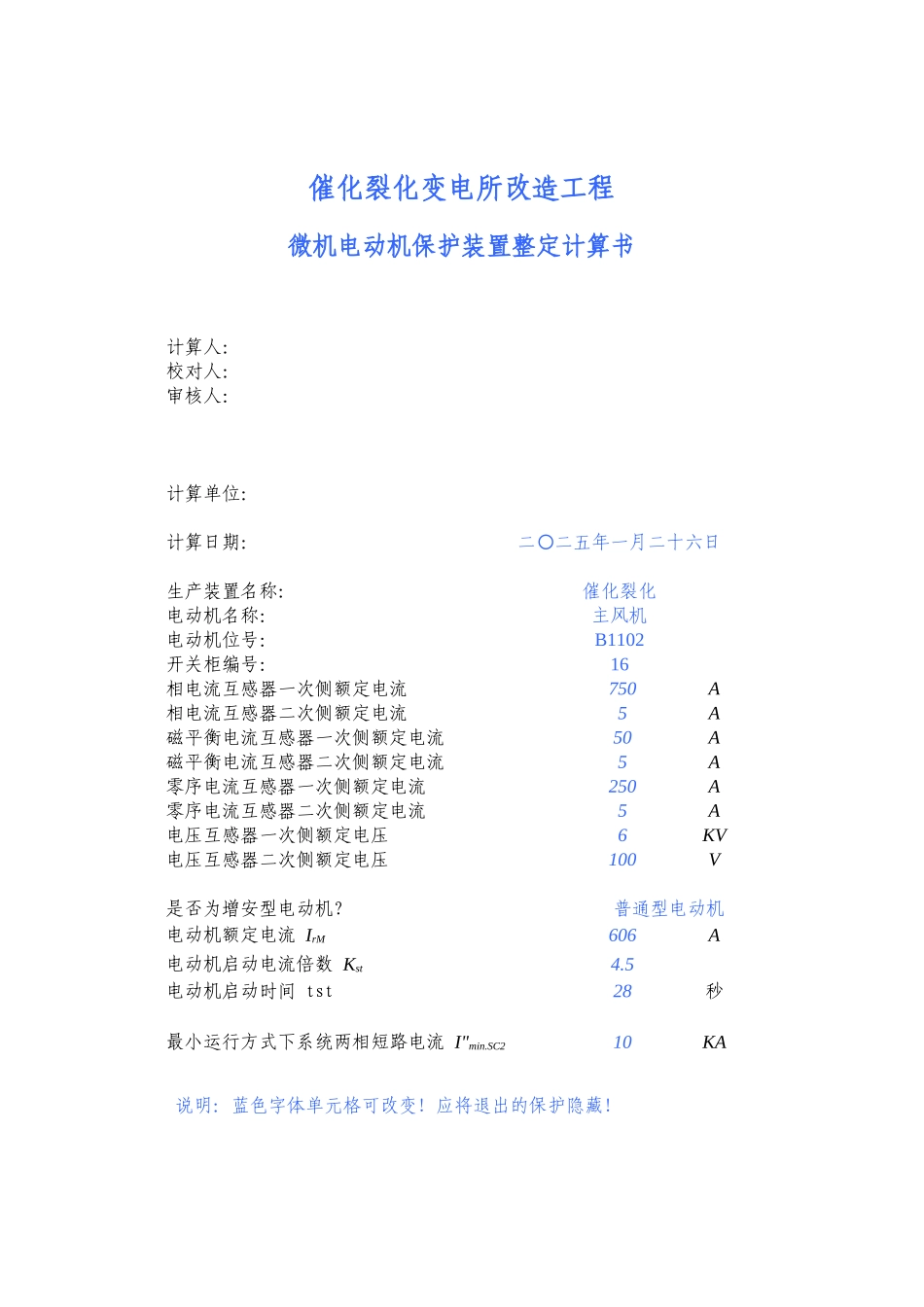

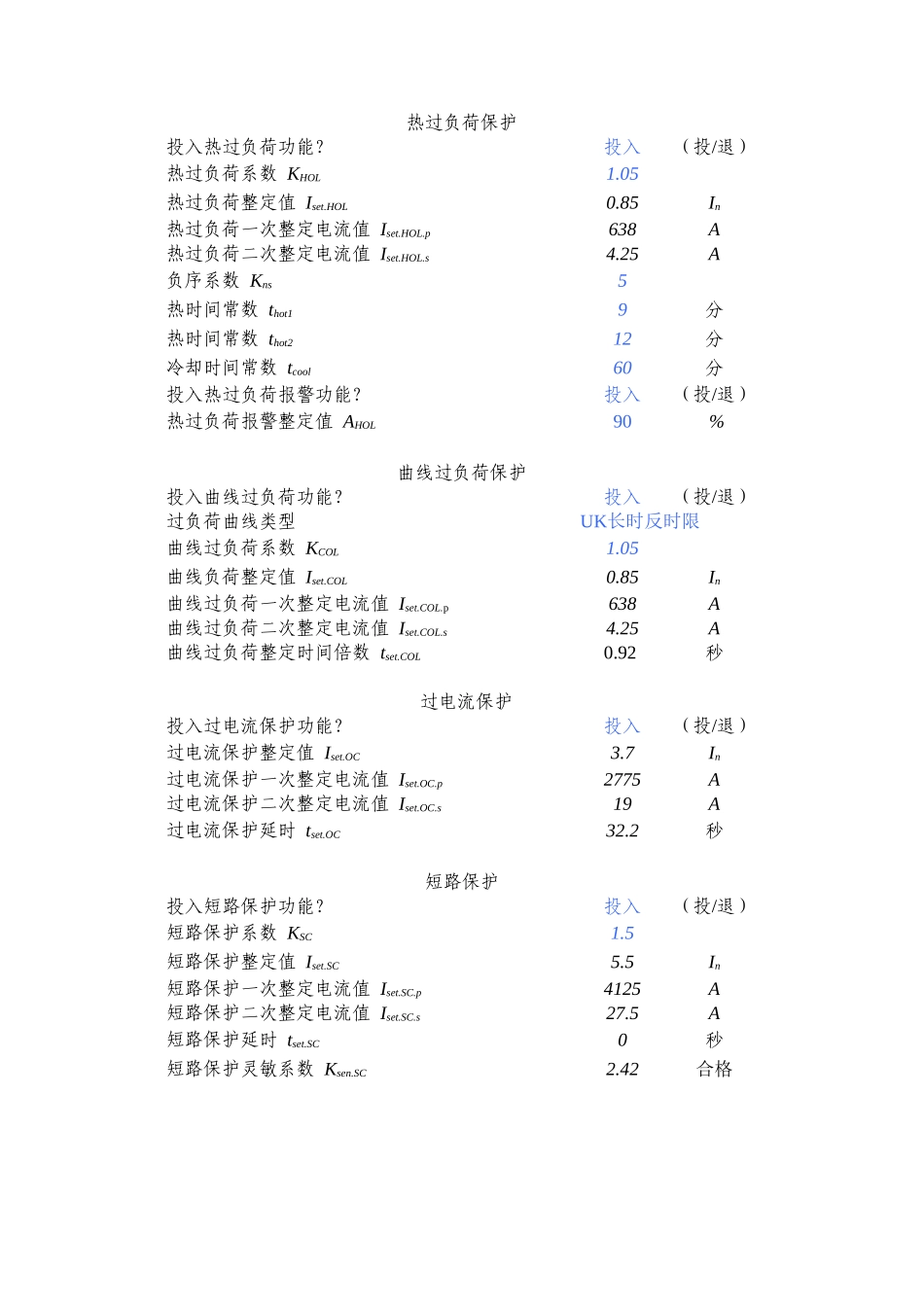

催化裂化变电所改造工程微机电动机保护装置整定计算书计算人：校对人：审核人：计算单位：计算日期：二二五年一月二十六日〇生产装置名称：催化裂化电动机名称：主风机电动机位号：B1102开关柜编号：16相电流互感器一次侧额定电流750A相电流互感器二次侧额定电流5A磁平衡电流互感器一次侧额定电流50A磁平衡电流互感器二次侧额定电流5A零序电流互感器一次侧额定电流250A零序电流互感器二次侧额定电流5A电压互感器一次侧额定电压6KV电压互感器二次侧额定电压100V是否为增安型电动机？普通型电动机606A4.528秒10KA说明：蓝色字体单元格可改变！应将退出的保护隐藏！电动机额定电流IrM电动机启动电流倍数Kst电动机启动时间tst最小运行方式下系统两相短路电流I"min.SC2热过负荷保护投入热过负荷功能？投入1.050.85638A4.25A59分12分60分投入热过负荷报警功能？投入90%曲线过负荷保护投入曲线过负荷功能？投入过负荷曲线类型1.050.85638A4.25A0.92秒投入过电流保护功能？投入3.72775A19A32.2秒短路保护投入短路保护功能？投入1.55.54125A27.5A0秒2.42合格（投/退）热过负荷系数KHOL热过负荷整定值Iset.HOLIn热过负荷一次整定电流值Iset.HOL.p热过负荷二次整定电流值Iset.HOL.s负序系数Kns热时间常数thot1热时间常数thot2冷却时间常数tcool（投/退）热过负荷报警整定值AHOL（投/退）UK长时反时限曲线过负荷系数KCOL曲线负荷整定值Iset.COLIn曲线过负荷一次整定电流值Iset.COL.p曲线过负荷二次整定电流值Iset.COL.s曲线过负荷整定时间倍数tset.COL过电流保护（投/退）过电流保护整定值Iset.OCIn过电流保护一次整定电流值Iset.OC.p过电流保护二次整定电流值Iset.OC.s过电流保护延时tset.OC（投/退）短路保护系数KSC短路保护整定值Iset.SCIn短路保护一次整定电流值Iset.SC.p短路保护二次整定电流值Iset.SC.s短路保护延时tset.SC短路保护灵敏系数Ksen.SC纵联差动保护投入纵联差动保护功能？退出AA秒AA秒磁平衡差动保护投入磁平衡差动保护功能？投入10A0.201.0A0秒投入21.701275A8.5A32.2秒投入接地故障保护功能？投入1A0.0040.5秒投入15%0.12593.75A0.625A32.2秒（投/退）启动时纵联差动保护整定值Iset.di.stIn启动时纵联差动保护一次整定电流值Iset.di.st.p启动时纵联差动保护二次整定电流值Iset.di.st.s启动时纵联差动保护延时tset.di.st运行时纵联差动保护整定值Iset.di.runIn运行时纵联差动保护一次整定电流值Iset.di.run.p运行时纵联差动保护二次整定电流...
