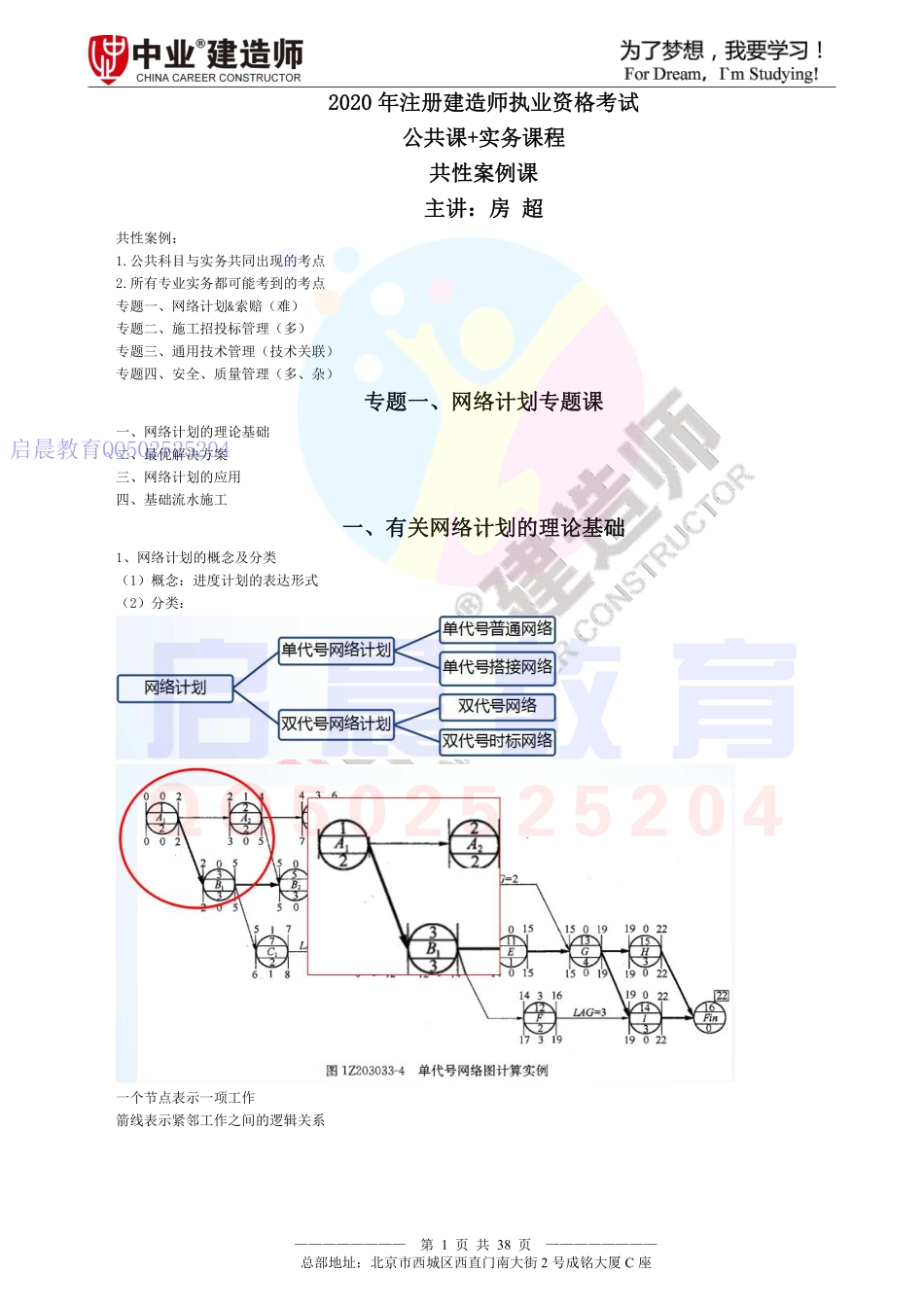

————————————————总部地址：北京市西城区西直门南大街2号成铭大厦C座第1页共38页2020年注册建造师执业资格考试公共课+实务课程共性案例课主讲：房超共性案例：1.公共科目与实务共同出现的考点2.所有专业实务都可能考到的考点专题一、网络计划&索赔（难）专题二、施工招投标管理（多）专题三、通用技术管理（技术关联）专题四、安全、质量管理（多、杂）专题一、网络计划专题课一、网络计划的理论基础二、最优解决方案三、网络计划的应用四、基础流水施工一、有关网络计划的理论基础1、网络计划的概念及分类（1）概念：进度计划的表达形式（2）分类：一个节点表示一项工作箭线表示紧邻工作之间的逻辑关系启晨教育QQ502525204————————————————总部地址：北京市西城区西直门南大街2号成铭大厦C座第2页共38页启晨教育QQ502525204————————————————总部地址：北京市西城区西直门南大街2号成铭大厦C座第3页共38页2.网络图的绘制----双代号网络图（1）箭线（工作）（2）节点（又称结点、事件）①起点节点即网络图的第一个节点，它只有外向箭线（由节点向外指的箭线）②终点节点即网络图的最后一个节点，它只有内向箭线（指向节点的箭线）③中间节点即网络图中既有内向箭线，又有外向箭线的节点。（3）线路&关键线路在各条线路中，有一条或几条线路的总时间最长，称为关键路线。画出关键路线启晨教育QQ502525204————————————————总部地址：北京市西城区西直门南大街2号成铭大厦C座第4页共38页（4）绘图规则双代号网络图中，不允许出现循环回路。双代号网络图中，在节点之间不能出现带双向箭头或无箭头的连线。双代号网络图中，不能出现没有箭头节点或没有箭尾节点的箭线。绘制网络图时，箭线不宜交叉。当交叉不可避免时，可使用过桥法或指向法双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外）。符合逻辑关系。（5）紧前工作、紧后工作3、时间参数启晨教育QQ502525204————————————————总部地址：北京市西城区西直门南大街2号成铭大厦C座第5页共38页第一类时间参数：网络计划的整体参数案例中通常约定Tr=Tp=Tc第二类时间参数：工作时间参数最早开始时间：所有紧前工作全部完成后，本工作最早开始的时刻；最早完成时间：最早开始时间+工作持续时间；自由时差：不影响紧后工作最早开始时间的情况下，本工作能够自由使用的机动时间；启晨教育QQ502525204...
