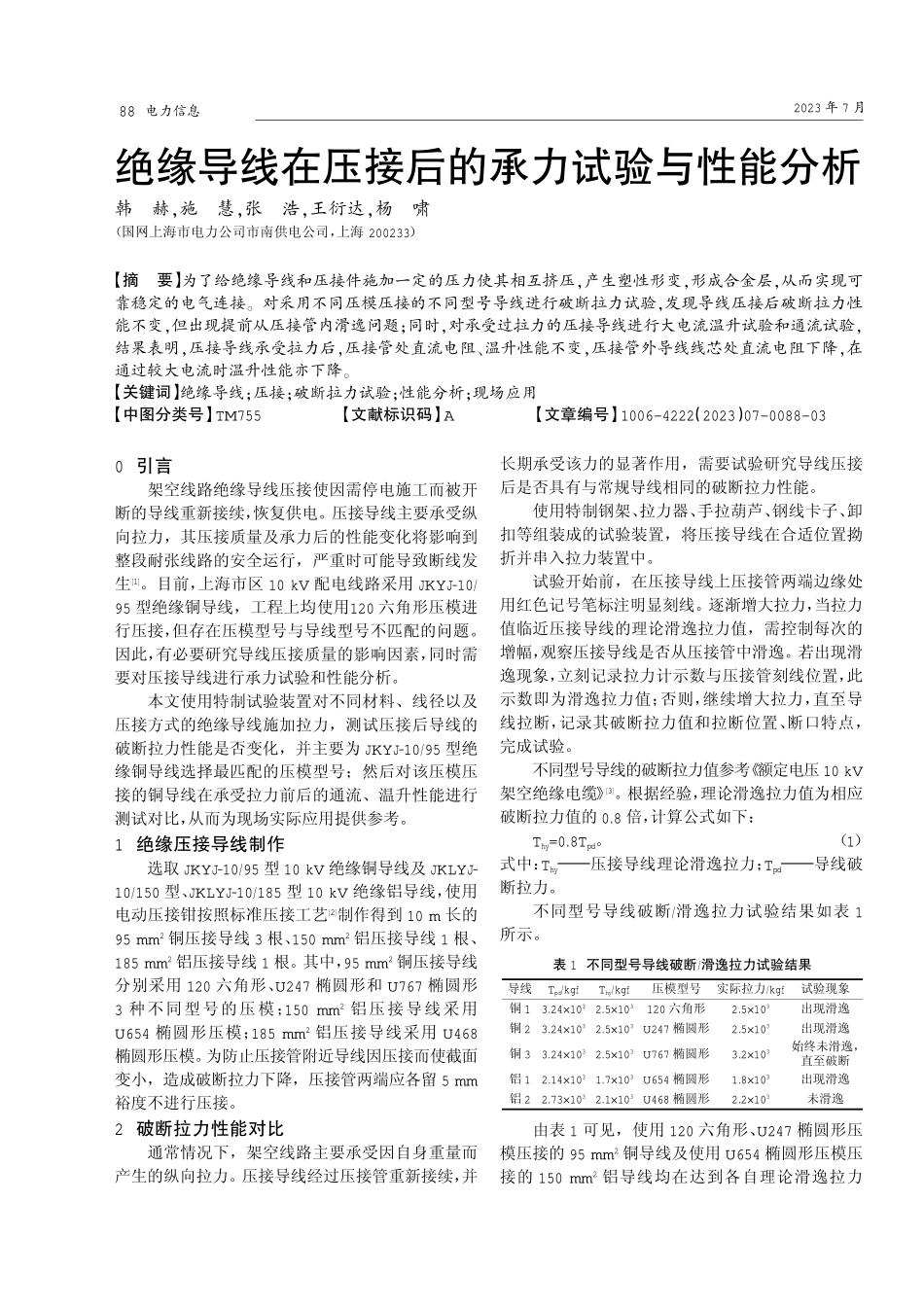

2023年7月绝缘导线在压接后的承力试验与性能分析韩赫袁施慧袁张浩袁王衍达袁杨啸（国网上海市电力公司市南供电公司，上海200233）【摘要】为了给绝缘导线和压接件施加一定的压力使其相互挤压袁产生塑性形变袁形成合金层袁从而实现可靠稳定的电气连接遥对采用不同压模压接的不同型号导线进行破断拉力试验袁发现导线压接后破断拉力性能不变袁但出现提前从压接管内滑逸问题曰同时袁对承受过拉力的压接导线进行大电流温升试验和通流试验袁结果表明袁压接导线承受拉力后袁压接管处直流电阻尧温升性能不变袁压接管外导线线芯处直流电阻下降袁在通过较大电流时温升性能亦下降遥【关键词】绝缘导线曰压接曰破断拉力试验曰性能分析曰现场应用【中图分类号】TM755【文献标识码】A【文章编号】1006-4222（2023）07-0088-030引言架空线路绝缘导线压接使因需停电施工而被开断的导线重新接续，恢复供电。压接导线主要承受纵向拉力，其压接质量及承力后的性能变化将影响到整段耐张线路的安全运行，严重时可能导致断线发生[1]。目前，上海市区10kV配电线路采用JKYJ谣10/95型绝缘铜导线，工程上均使用120六角形压模进行压接，但存在压模型号与导线型号不匹配的问题。因此，有必要研究导线压接质量的影响因素，同时需要对压接导线进行承力试验和性能分析。本文使用特制试验装置对不同材料、线径以及压接方式的绝缘导线施加拉力，测试压接后导线的破断拉力性能是否变化，并主要为JKYJ谣10/95型绝缘铜导线选择最匹配的压模型号；然后对该压模压接的铜导线在承受拉力前后的通流、温升性能进行测试对比，从而为现场实际应用提供参考。1绝缘压接导线制作选取JKYJ谣10/95型10kV绝缘铜导线及JKLYJ谣10/150型、JKLYJ谣10/185型10kV绝缘铝导线，使用电动压接钳按照标准压接工艺[2]制作得到10m长的95mm2铜压接导线3根、150mm2铝压接导线1根、185mm2铝压接导线1根。其中，95mm2铜压接导线分别采用120六角形、U247椭圆形和U767椭圆形3种不同型号的压模；150mm2铝压接导线采用U654椭圆形压模；185mm2铝压接导线采用U468椭圆形压模。为防止压接管附近导线因压接而使截面变小，造成破断拉力下降，压接管两端应各留5mm裕度不进行压接。2破断拉力性能对比通常情况下，架空线路主要承受因自身重量而产生的纵向拉力。压接导线经过压接管重新接续，并长期承受该力的显著作用，需要试验研究导线压接后是否具有与常规导线相同的破断拉力性能。使用特制钢架、拉力器、手拉葫芦、钢线卡子、卸...
