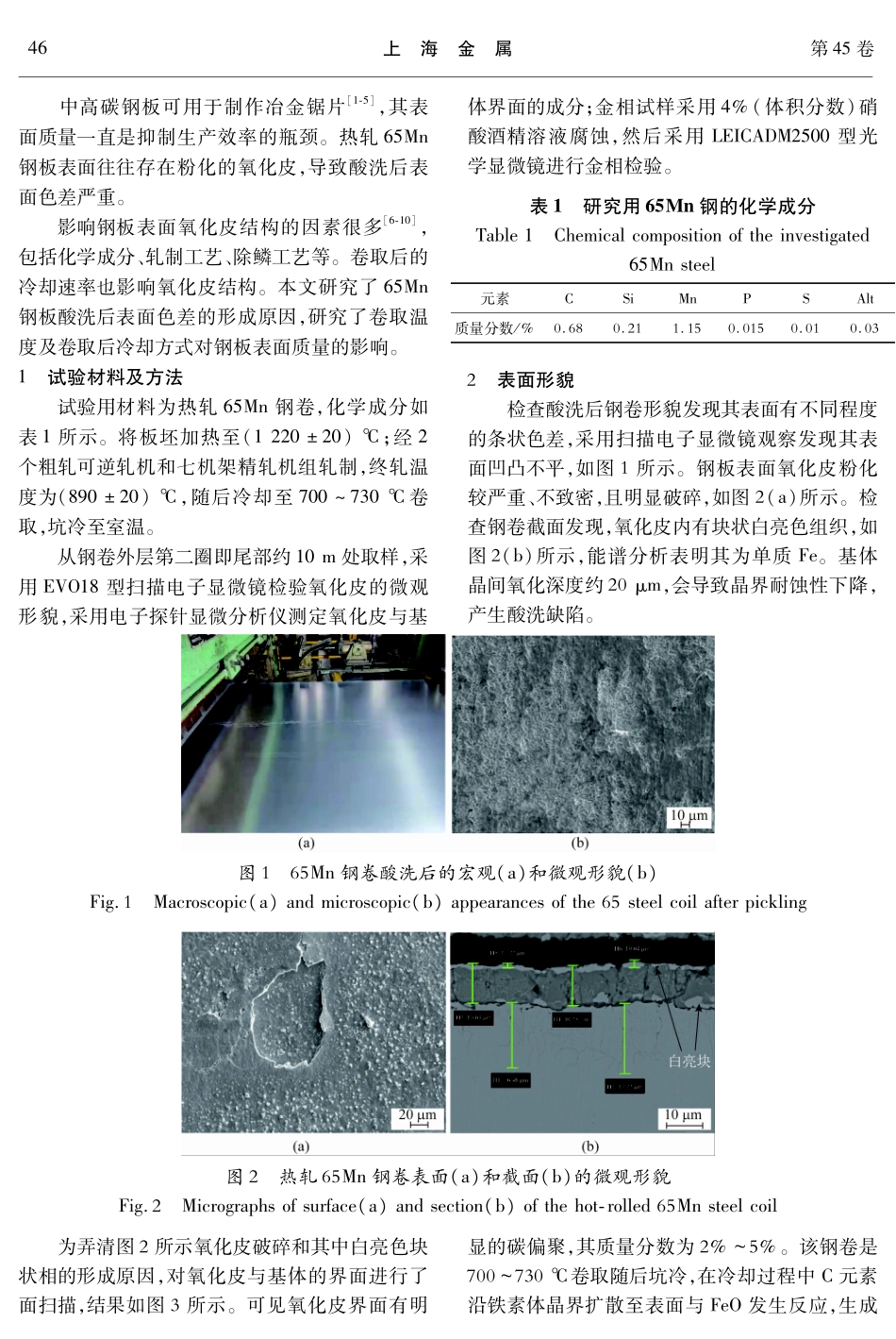

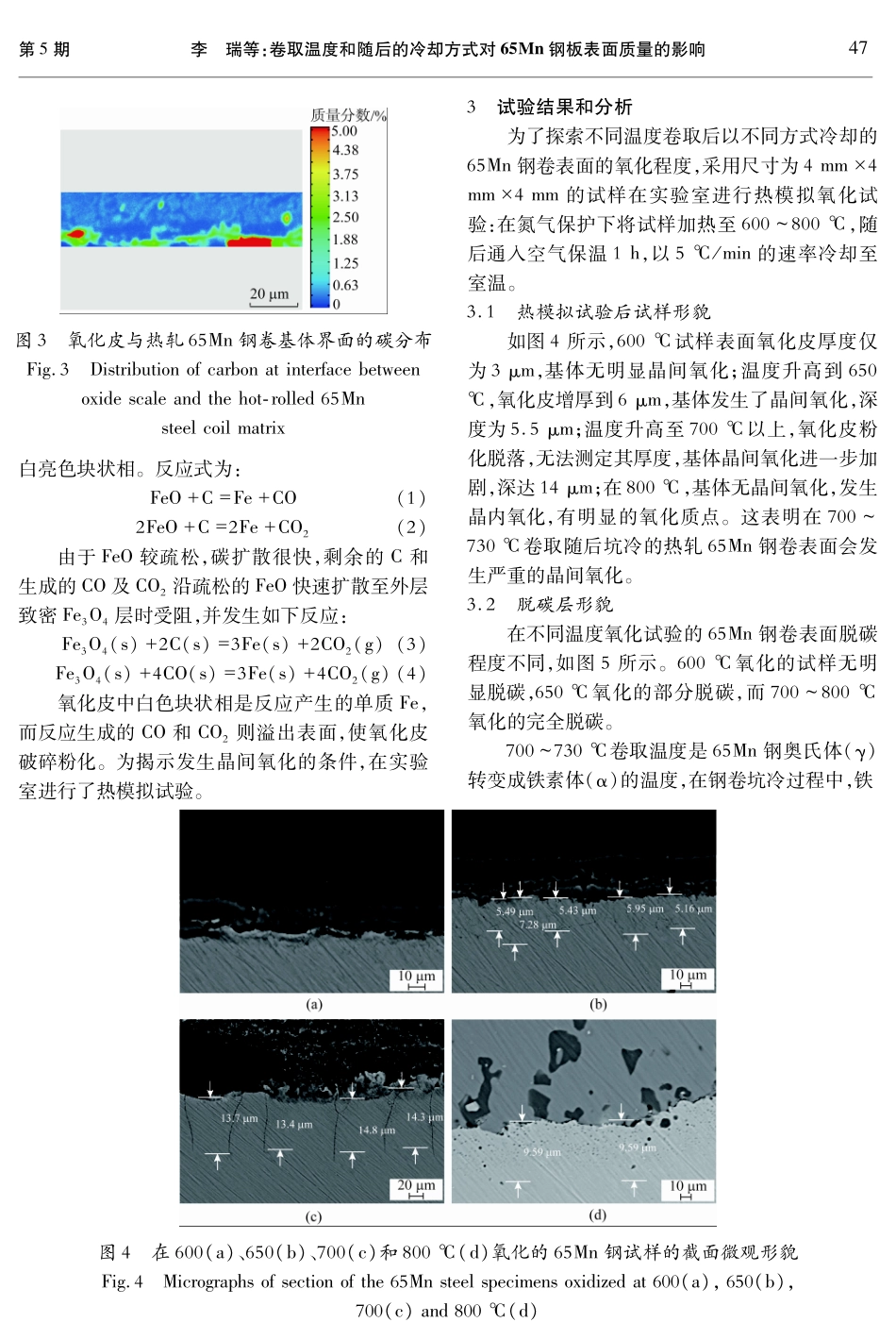

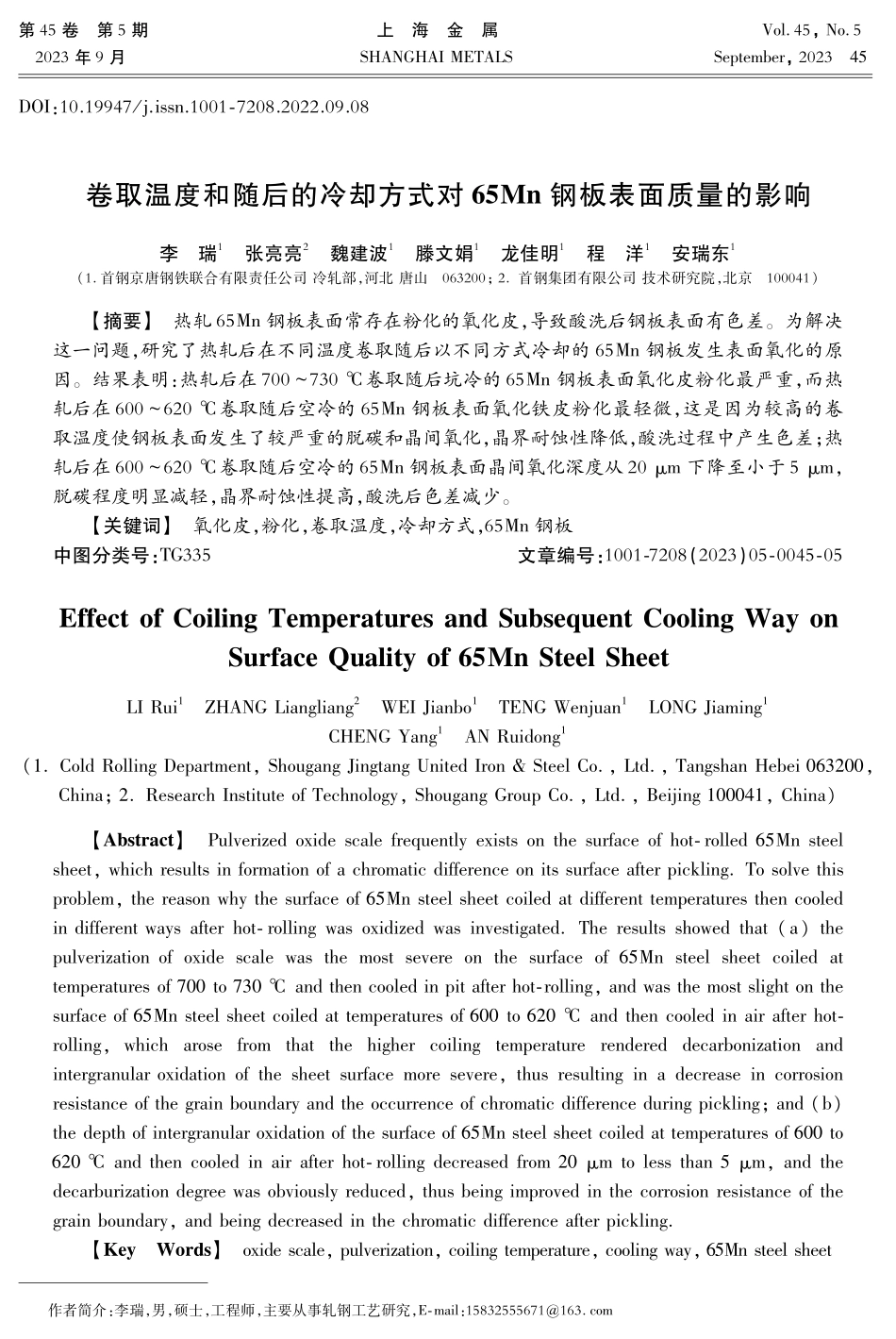

第４５卷第５期上海金属Ｖｏｌ．４５，Ｎｏ．５２０２３年９月ＳＨＡＮＧＨＡＩＭＥＴＡＬＳＳｅｐｔｅｍｂｅｒ，２０２３４５作者简介：李瑞，男，硕士，工程师，主要从事轧钢工艺研究，Ｅｍａｉｌ：１５８３２５５５６７１＠１６３．ｃｏｍＤＯＩ：１０．１９９４７／ｊ．ｉｓｓｎ．１００１７２０８．２０２２．０９．０８卷取温度和随后的冷却方式对６５Ｍｎ钢板表面质量的影响李瑞１张亮亮２魏建波１滕文娟１龙佳明１程洋１安瑞东１（１．首钢京唐钢铁联合有限责任公司冷轧部，河北唐山０６３２００；２．首钢集团有限公司技术研究院，北京１０００４１）【摘要】热轧６５Ｍｎ钢板表面常存在粉化的氧化皮，导致酸洗后钢板表面有色差。为解决这一问题，研究了热轧后在不同温度卷取随后以不同方式冷却的６５Ｍｎ钢板发生表面氧化的原因。结果表明：热轧后在７００～７３０℃卷取随后坑冷的６５Ｍｎ钢板表面氧化皮粉化最严重，而热轧后在６００～６２０℃卷取随后空冷的６５Ｍｎ钢板表面氧化铁皮粉化最轻微，这是因为较高的卷取温度使钢板表面发生了较严重的脱碳和晶间氧化，晶界耐蚀性降低，酸洗过程中产生色差；热轧后在６００～６２０℃卷取随后空冷的６５Ｍｎ钢板表面晶间氧化深度从２０μｍ下降至小于５μｍ，脱碳程度明显减轻，晶界耐蚀性提高，酸洗后色差减少。【关键词】氧化皮，粉化，卷取温度，冷却方式，６５Ｍｎ钢板中图分类号：ＴＧ３３５文章编号：１００１７２０８（２０２３）０５００４５０５ＥｆｆｅｃｔｏｆＣｏｉｌｉｎｇＴｅｍｐｅｒａｔｕｒｅｓａｎｄＳｕｂｓｅｑｕｅｎｔＣｏｏｌｉｎｇＷａｙｏｎＳｕｒｆａｃｅＱｕａｌｉｔｙｏｆ６５ＭｎＳｔｅｅｌＳｈｅｅｔＬＩＲｕｉ１ＺＨＡＮＧＬｉａｎｇｌｉａｎｇ２ＷＥＩＪｉａｎｂｏ１ＴＥＮＧＷｅｎｊｕａｎ１ＬＯＮＧＪｉａｍｉｎｇ１ＣＨＥＮＧＹａｎｇ１ＡＮＲｕｉｄｏｎｇ１（１．ＣｏｌｄＲｏｌｌｉｎｇＤｅｐａｒｔｍｅｎｔ，ＳｈｏｕｇａｎｇＪｉｎｇｔａｎｇＵｎｉｔｅｄＩｒｏｎ＆ＳｔｅｅｌＣｏ．，Ｌｔｄ．，ＴａｎｇｓｈａｎＨｅｂｅｉ０６３２００，Ｃｈｉｎａ；２．ＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇｙ，ＳｈｏｕｇａｎｇＧｒｏｕｐＣｏ．，Ｌｔｄ．，Ｂｅｉｊｉｎｇ１０００４１，Ｃｈｉｎａ）【Ａｂｓｔｒａｃｔ】Ｐｕｌｖｅｒｉｚｅｄｏｘｉｄｅｓｃａｌｅｆｒｅｑｕｅｎｔｌｙｅｘｉｓｔｓｏｎｔｈｅｓｕｒｆａｃｅｏ...
