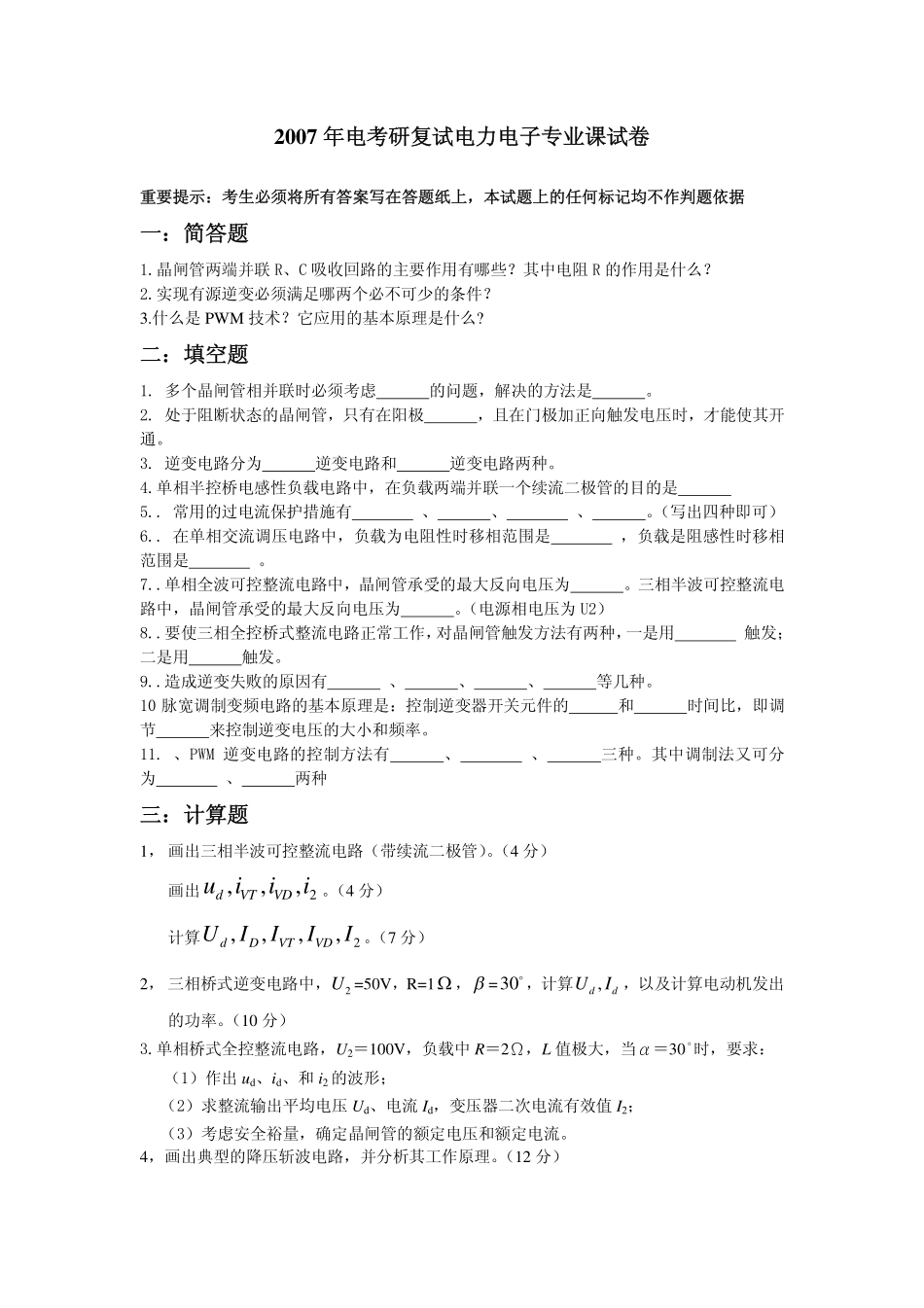

2007年电考研复试电力电子专业课试卷重要提示：考生必须将所有答案写在答题纸上，本试题上的任何标记均不作判题依据一：简答题1.晶闸管两端并联R、C吸收回路的主要作用有哪些？其中电阻R的作用是什么？2.实现有源逆变必须满足哪两个必不可少的条件？3.什么是PWM技术？它应用的基本原理是什么?二：填空题1.多个晶闸管相并联时必须考虑的问题，解决的方法是。2.处于阻断状态的晶闸管，只有在阳极，且在门极加正向触发电压时，才能使其开通。3.逆变电路分为逆变电路和逆变电路两种。4.单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的目的是5..常用的过电流保护措施有、、、。（写出四种即可）6..在单相交流调压电路中，负载为电阻性时移相范围是，负载是阻感性时移相范围是。7..单相全波可控整流电路中，晶闸管承受的最大反向电压为。三相半波可控整流电路中，晶闸管承受的最大反向电压为。（电源相电压为U2）8..要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用触发；二是用触发。9..造成逆变失败的原因有、、、等几种。10脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。11.、PWM逆变电路的控制方法有、、三种。其中调制法又可分为、两种三：计算题1，画出三相半波可控整流电路（带续流二极管）。（4分）画出2,,,dVTVDuiii。（4分）计算2,,,,dDVTVDUIIII。（7分）2，三相桥式逆变电路中，2U=50V，R=1，=30，计算,ddUI，以及计算电动机发出的功率。（10分）3.单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：（1）作出ud、id、和i2的波形；（2）求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2；（3）考虑安全裕量，确定晶闸管的额定电压和额定电流。4，画出典型的降压斩波电路，并分析其工作原理。（12分）
