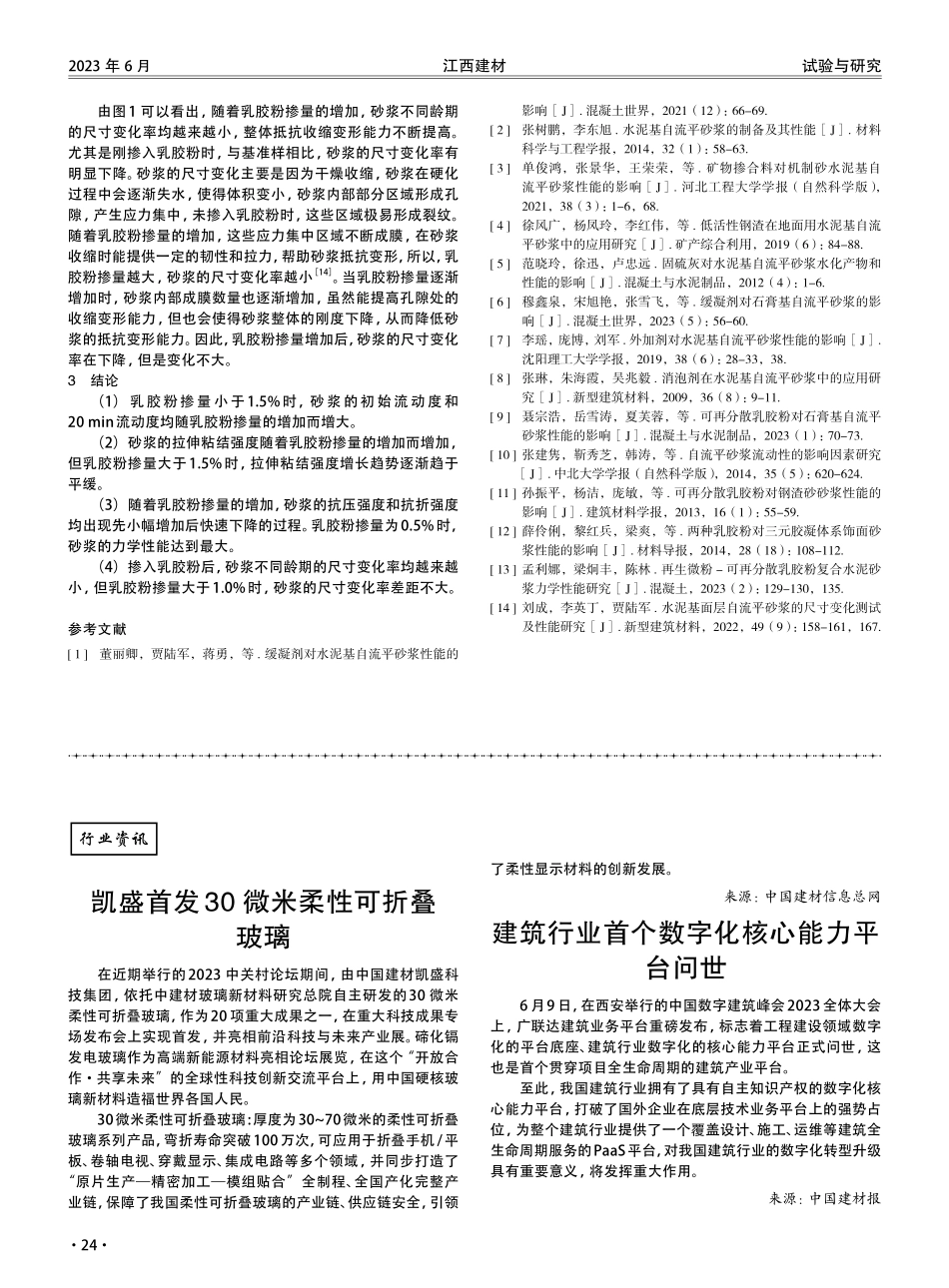

江西建材试验与研究·24·2023年6月由图1可以看出，随着乳胶粉掺量的增加，砂浆不同龄期的尺寸变化率均越来越小，整体抵抗收缩变形能力不断提高。尤其是刚掺入乳胶粉时，与基准样相比，砂浆的尺寸变化率有明显下降。砂浆的尺寸变化主要是因为干燥收缩，砂浆在硬化过程中会逐渐失水，使得体积变小，砂浆内部部分区域形成孔隙，产生应力集中，未掺入乳胶粉时，这些区域极易形成裂纹。随着乳胶粉掺量的增加，这些应力集中区域不断成膜，在砂浆收缩时能提供一定的韧性和拉力，帮助砂浆抵抗变形，所以，乳胶粉掺量越大，砂浆的尺寸变化率越小［14］。当乳胶粉掺量逐渐增加时，砂浆内部成膜数量也逐渐增加，虽然能提高孔隙处的收缩变形能力，但也会使得砂浆整体的刚度下降，从而降低砂浆的抵抗变形能力。因此，乳胶粉掺量增加后，砂浆的尺寸变化率在下降，但是变化不大。3结论（1）乳胶粉掺量小于1.5%时，砂浆的初始流动度和20min流动度均随乳胶粉掺量的增加而增大。（2）砂浆的拉伸粘结强度随着乳胶粉掺量的增加而增加，但乳胶粉掺量大于1.5%时，拉伸粘结强度增长趋势逐渐趋于平缓。（3）随着乳胶粉掺量的增加，砂浆的抗压强度和抗折强度均出现先小幅增加后快速下降的过程。乳胶粉掺量为0.5%时，砂浆的力学性能达到最大。（4）掺入乳胶粉后，砂浆不同龄期的尺寸变化率均越来越小，但乳胶粉掺量大于1.0%时，砂浆的尺寸变化率差距不大。参考文献[1]董丽卿，贾陆军，蒋勇，等.缓凝剂对水泥基自流平砂浆性能的影响［J］.混凝土世界，2021（12）：66-69.[2]张树鹏，李东旭.水泥基自流平砂浆的制备及其性能［J］.材料科学与工程学报，2014，32（1）：58-63.[3]单俊鸿，张景华，王荣荣，等.矿物掺合料对机制砂水泥基自流平砂浆性能的影响［J］.河北工程大学学报（自然科学版），2021，38（3）：1-6，68.[4]徐风广，杨凤玲，李红伟，等.低活性钢渣在地面用水泥基自流平砂浆中的应用研究［J］.矿产综合利用，2019（6）：84-88.[5]范晓玲，徐迅，卢忠远.固硫灰对水泥基自流平砂浆水化产物和性能的影响［J］.混凝土与水泥制品，2012（4）：1-6.[6]穆鑫泉，宋旭艳，张雪飞，等.缓凝剂对石膏基自流平砂浆的影响［J］.混凝土世界，2023（5）：56-60.[7]李瑶，庞博，刘军.外加剂对水泥基自流平砂浆性能的影响［J］.沈阳理工大学学报，2019，38（6）：28-33，38.[8]张琳，朱海霞，吴兆毅.消泡剂在水泥基自流平砂浆中的应用研究［J］.新型建筑材料，2009，36（8）：9-11.[...
