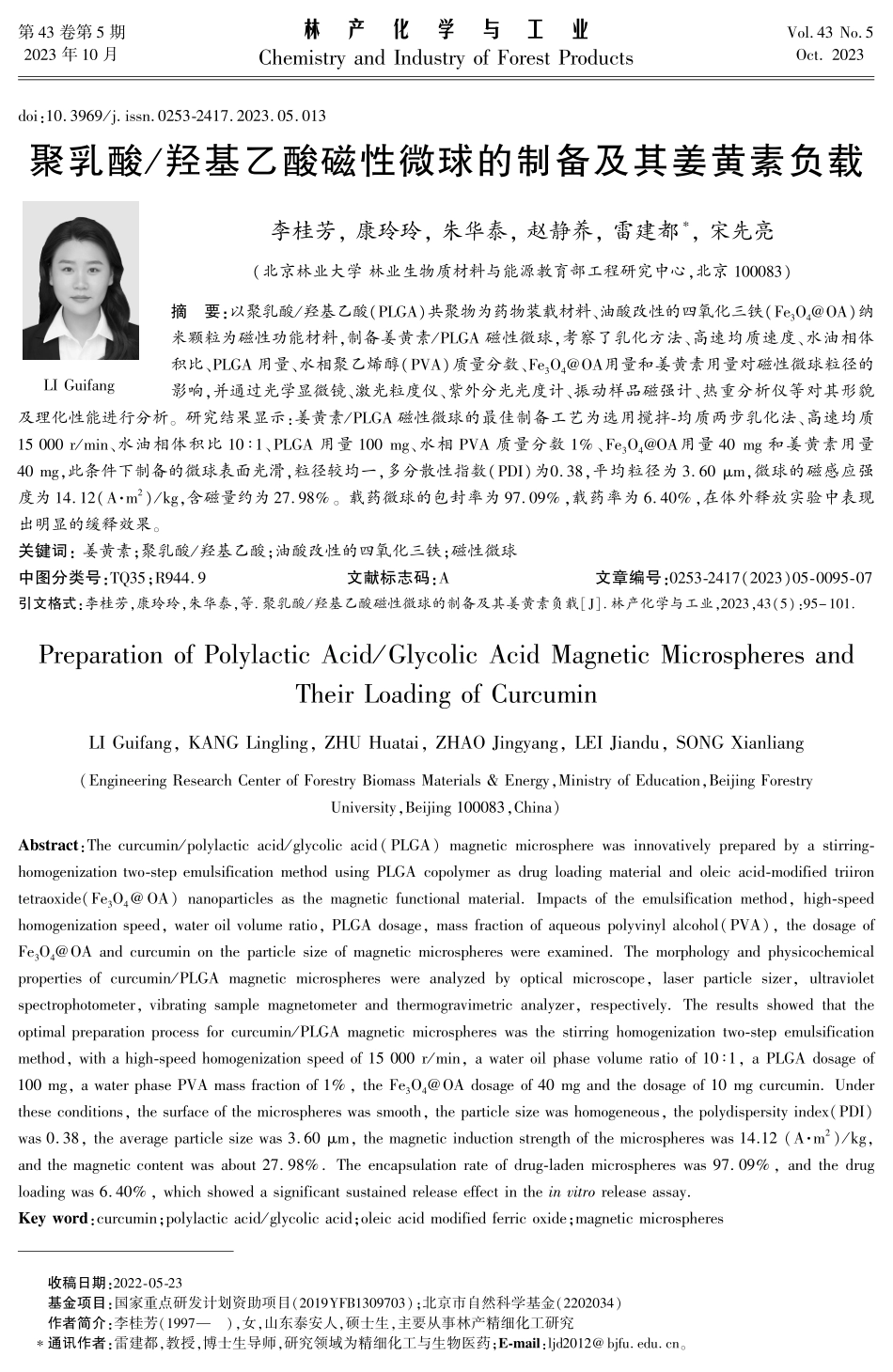

第43卷第5期2023年10月林产化学与工业ChemistryandIndustryofForestProductsVol.43No.5Oct.2023收稿日期:2022-05-23基金项目:国家重点研发计划资助项目(2019YFB1309703);北京市自然科学基金(2202034)作者简介:李桂芳(1997—),女,山东泰安人,硕士生,主要从事林产精细化工研究∗通讯作者:雷建都,教授,博士生导师,研究领域为精细化工与生物医药;E-mail:ljd2012@bjfu.edu.cn。doi:10.3969/j.issn.0253-2417.2023.05.013聚乳酸/羟基乙酸磁性微球的制备及其姜黄素负载LIGuifang李桂芳,康玲玲,朱华泰,赵静养,雷建都∗,宋先亮(北京林业大学林业生物质材料与能源教育部工程研究中心,北京100083)摘要:以聚乳酸/羟基乙酸(PLGA)共聚物为药物装载材料、油酸改性的四氧化三铁(Fe3O4@OA)纳米颗粒为磁性功能材料,制备姜黄素/PLGA磁性微球,考察了乳化方法、高速均质速度、水油相体积比、PLGA用量、水相聚乙烯醇(PVA)质量分数、Fe3O4@OA用量和姜黄素用量对磁性微球粒径的影响,并通过光学显微镜、激光粒度仪、紫外分光光度计、振动样品磁强计、热重分析仪等对其形貌及理化性能进行分析。研究结果显示:姜黄素/PLGA磁性微球的最佳制备工艺为选用搅拌-均质两步乳化法、高速均质15000r/min、水油相体积比10∶1、PLGA用量100mg、水相PVA质量分数1%、Fe3O4@OA用量40mg和姜黄素用量40mg,此条件下制备的微球表面光滑,粒径较均一,多分散性指数(PDI)为0.38,平均粒径为3.60μm,微球的磁感应强度为14.12(A·m2)/kg,含磁量约为27.98%。载药微球的包封率为97.09%,载药率为6.40%,在体外释放实验中表现出明显的缓释效果。关键词:姜黄素;聚乳酸/羟基乙酸;油酸改性的四氧化三铁;磁性微球中图分类号:TQ35;R944.9文献标志码:A文章编号:0253-2417(2023)05-0095-07引文格式:李桂芳,康玲玲,朱华泰,等.聚乳酸/羟基乙酸磁性微球的制备及其姜黄素负载[J].林产化学与工业,2023,43(5):95-101.PreparationofPolylacticAcid/GlycolicAcidMagneticMicrospheresandTheirLoadingofCurcuminLIGuifang,KANGLingling,ZHUHuatai,ZHAOJingyang,LEIJiandu,SONGXianliang(EngineeringResearchCenterofForestryBiomassMaterials&Energy,MinistryofEducation,BeijingForestryUniversity,Beijing100083,China)Abstract:Thecurcumin/polylacticacid/glycolicacid(PLGA)magneticmicrospherewasinnovativelypreparedbyastirring-homogenizationtwo-stepemulsificationmethodusingPLGAcopolymerasdrugloadingmaterialan...
