酒石酸改性铁锰氧化物对锗的吸附特征.pdfVIP免费

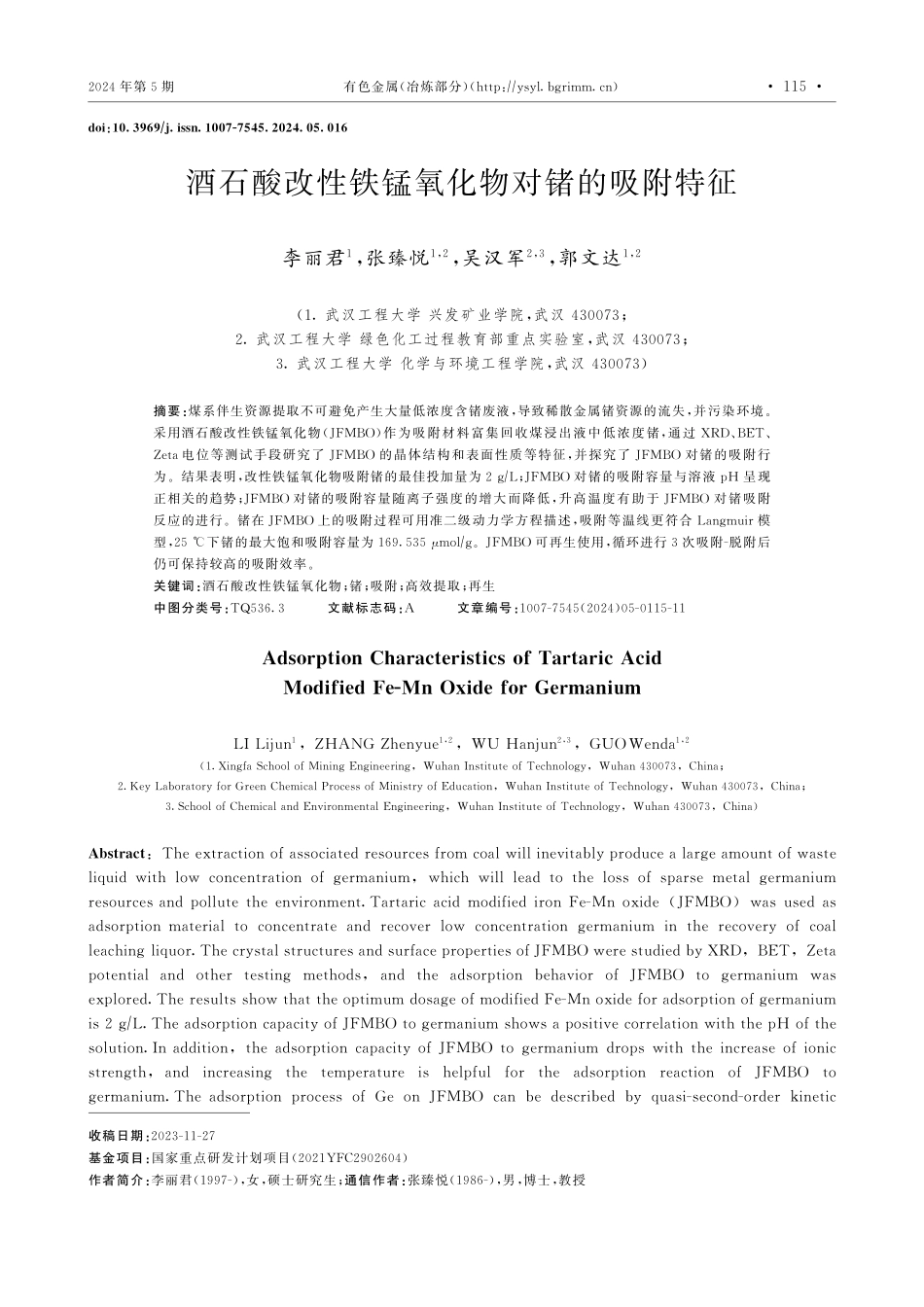

doi:１０􀆰３９６９∕j􀆰issn􀆰１００７Ｇ７５４５􀆰２０２４􀆰０５􀆰０１６收稿日期:２０２３Ｇ１１Ｇ２７基金项目:国家重点研发计划项目(２０２１YFC２９０２６０４)作者简介:李丽君(１９９７Ｇ),女,硕士研究生;通信作者:张臻悦(１９８６Ｇ),男,博士,教授酒石酸改性铁锰氧化物对锗的吸附特征李丽君１,张臻悦１,２,吴汉军２,３,郭文达１,２(１􀆰武汉工程大学兴发矿业学院,武汉４３００７３;２􀆰武汉工程大学绿色化工过程教育部重点实验室,武汉４３００７３;３􀆰武汉工程大学化学与环境工程学院,武汉４３００７３)摘要:煤系伴生资源提取不可避免产生大量低浓度含锗废液,导致稀散金属锗资源的流失,并污染环境.采用酒石酸改性铁锰氧化物(JFMBO)作为吸附材料富集回收煤浸出液中低浓度锗,通过XRD、BET、Zeta电位等测试手段研究了JFMBO的晶体结构和表面性质等特征,并探究了JFMBO对锗的吸附行为.结果表明,改性铁锰氧化物吸附锗的最佳投加量为２g∕L;JFMBO对锗的吸附容量与溶液pH呈现正相关的趋势;JFMBO对锗的吸附容量随离子强度的增大而降低,升高温度有助于JFMBO对锗吸附反应的进行.锗在JFMBO上的吸附过程可用准二级动力学方程描述,吸附等温线更符合Langmuir模型,２５℃下锗的最大饱和吸附容量为１６９􀆰５３５μmol∕g.JFMBO可再生使用,循环进行３次吸附Ｇ脱附后仍可保持较高的吸附效率.关键词:酒石酸改性铁锰氧化物;锗;吸附;高效提取;再生中图分类号:TQ５３６􀆰３文献标志码:A文章编号:１００７Ｇ７５４５(２０２４)０５Ｇ０１１５Ｇ１１AdsorptionCharacteristicsofTartaricAcidModifiedFeＧMnOxideforGermaniumLILijun１,ZHANGZhenyue１,２,WUHanjun２,３,GUOWenda１,２(１􀆰XingfaSchoolofMiningEngineering,WuhanInstituteofTechnology,Wuhan４３００７３,China;２􀆰KeyLaboratoryforGreenChemicalProcessofMinistryofEducation,WuhanInstituteofTechnology,Wuhan４３００７３,China;３􀆰SchoolofChemicalandEnvironmentalEngineering,WuhanInstituteofTechnology,Wuhan４３００７３,China)Abstract:Theextractionofassociatedresourcesfromcoalwillinevitablyproducealargeamountofwasteliquidwithlowconcentrationofgermanium,whichwillleadtothelossofsparsemetalgermaniumresourcesandpollutetheenvironment􀆰TartaricacidmodifiedironFeＧMnoxide(JFMBO)wasusedasadsorptionmaterialtoconcentrateandrecoverlowconcentrationgermaniumintherec...
