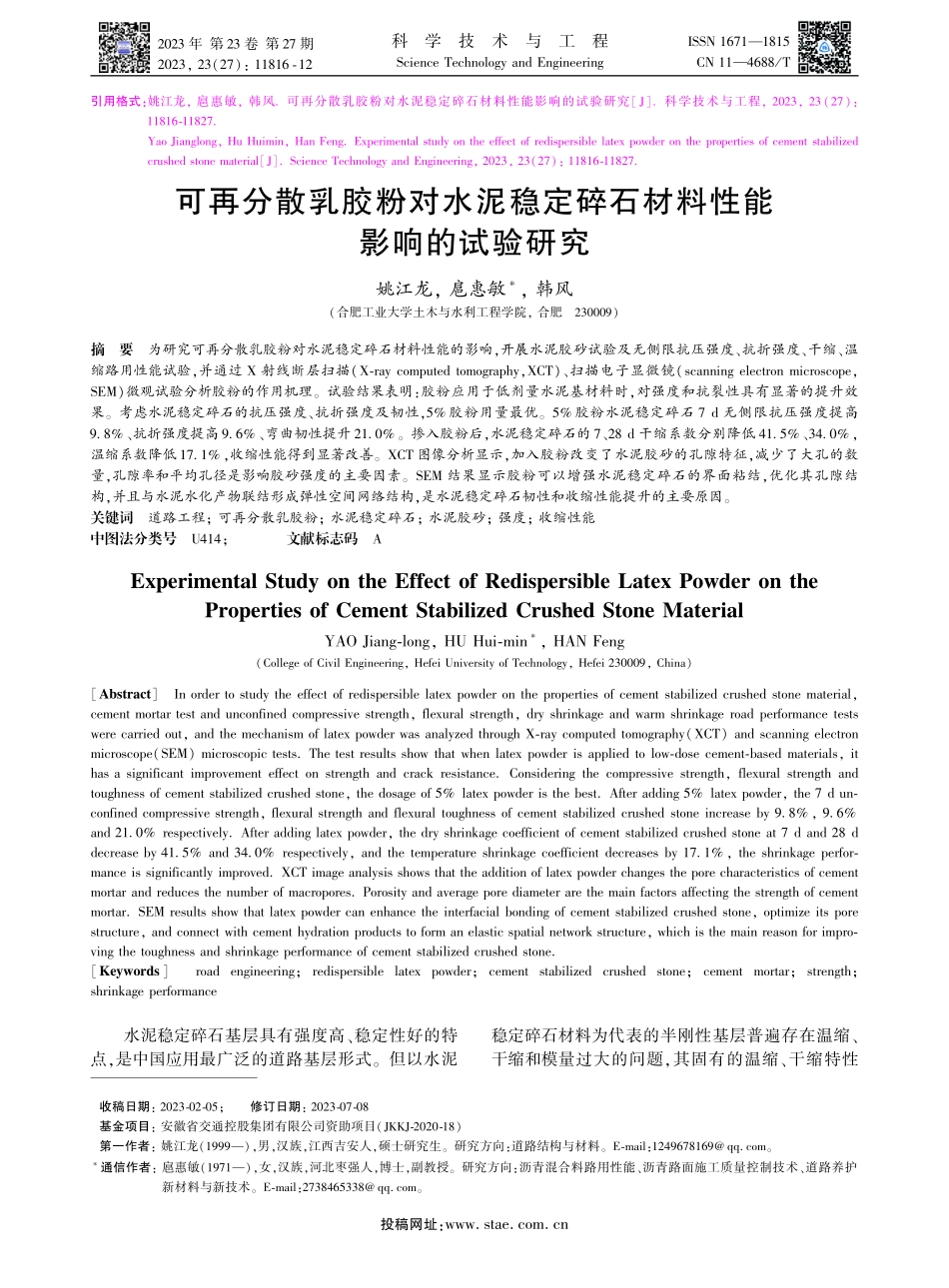

投稿网址:www.stae.com.cn2023年第23卷第27期2023,23(27):11816-12科学技术与工程ScienceTechnologyandEngineeringISSN1671—1815CN11—4688/T引用格式:姚江龙,扈惠敏,韩风.可再分散乳胶粉对水泥稳定碎石材料性能影响的试验研究[J].科学技术与工程,2023,23(27):11816-11827.YaoJianglong,HuHuimin,HanFeng.Experimentalstudyontheeffectofredispersiblelatexpowderonthepropertiesofcementstabilizedcrushedstonematerial[J].ScienceTechnologyandEngineering,2023,23(27):11816-11827.可再分散乳胶粉对水泥稳定碎石材料性能影响的试验研究姚江龙,扈惠敏∗,韩风(合肥工业大学土木与水利工程学院,合肥230009)摘要为研究可再分散乳胶粉对水泥稳定碎石材料性能的影响,开展水泥胶砂试验及无侧限抗压强度、抗折强度、干缩、温缩路用性能试验,并通过X射线断层扫描(X-raycomputedtomography,XCT)、扫描电子显微镜(scanningelectronmicroscope,SEM)微观试验分析胶粉的作用机理。试验结果表明:胶粉应用于低剂量水泥基材料时,对强度和抗裂性具有显著的提升效果。考虑水泥稳定碎石的抗压强度、抗折强度及韧性,5%胶粉用量最优。5%胶粉水泥稳定碎石7d无侧限抗压强度提高9.8%、抗折强度提高9.6%、弯曲韧性提升21.0%。掺入胶粉后,水泥稳定碎石的7、28d干缩系数分别降低41.5%、34.0%,温缩系数降低17.1%,收缩性能得到显著改善。XCT图像分析显示,加入胶粉改变了水泥胶砂的孔隙特征,减少了大孔的数量,孔隙率和平均孔径是影响胶砂强度的主要因素。SEM结果显示胶粉可以增强水泥稳定碎石的界面粘结,优化其孔隙结构,并且与水泥水化产物联结形成弹性空间网络结构,是水泥稳定碎石韧性和收缩性能提升的主要原因。关键词道路工程;可再分散乳胶粉;水泥稳定碎石;水泥胶砂;强度;收缩性能中图法分类号U414;文献标志码A收稿日期:2023-02-05;修订日期:2023-07-08基金项目:安徽省交通控股集团有限公司资助项目(JKKJ-2020-18)第一作者:姚江龙(1999—),男,汉族,江西吉安人,硕士研究生。研究方向:道路结构与材料。E-mail:1249678169@qq.com。∗通信作者:扈惠敏(1971—),女,汉族,河北枣强人,博士,副教授。研究方向:沥青混合料路用性能、沥青路面施工质量控制技术、道路养护新材料与新技术。E-mail:2738465338@qq.com。ExperimentalStudyontheEffectofRedispersibleLatexPowderonthePropertiesofCementStabilizedCrushedStoneMaterialYAOJiang-long,HUHui-min∗,HANFeng(CollegeofCivilEngi...
