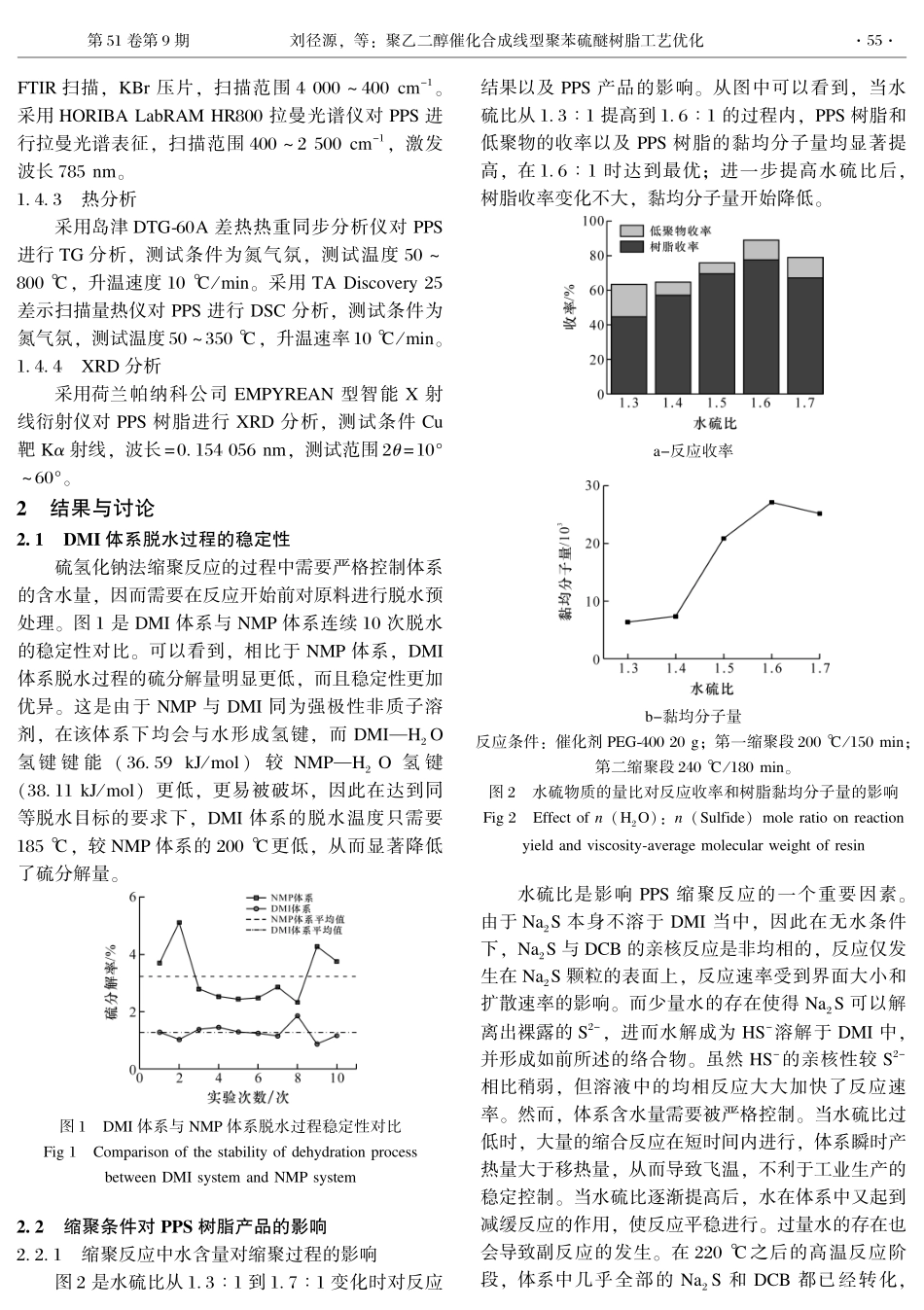

第５１卷第９期２０２３年９月塑料工业ＣＨＩＮＡＰＬＡＳＴＩＣＳＩＮＤＵＳＴＲＹ聚乙二醇催化合成线型聚苯硫醚树脂工艺优化刘径源ꎬ刘肖岍ꎬ蔡宇昊ꎬ郑潘ꎬ蒋文伟∗(四川大学化学工程学院ꎬ四川成都６１００６５)摘要:以硫氢化钠和对二氯苯为原料ꎬ采用聚乙二醇(ＰＥＧ)￣４００为催化剂ꎬ以１ꎬ３－二甲基－２－咪唑啉酮(ＤＭＩ)为溶剂合成了高分子量线型聚苯硫醚(ＰＰＳ)树脂ꎮ考察了ＤＭＩ溶剂脱水过程的稳定性ꎻ考察了反应水硫配比、催化剂用量、反应温度对聚苯硫醚树脂分子量以及收率的影响ꎻ通过红外光谱(ＦＴＩＲ)、热重(ＴＧ)等表征方法对产品进行了表征ꎮ实验结果表明ꎬＤＭＩ体系的脱水过程稳定性显著优于Ｎ－甲基吡咯烷酮体系ꎻ在水硫物质的量比为１６∶１、ＰＥＧ用量２０ｇ/(ｍｏｌ硫单体)、第一缩聚段温度２００℃的条件下得到了最高的收率和黏均分子量ꎮ热分析显示合成的ＰＰＳ树脂熔点较高ꎬ分子量分布较窄ꎬ具有良好的热稳定性能ꎮ关键词:聚苯硫醚ꎻ聚乙二醇ꎻ１ꎬ３－二甲基－２－咪唑啉酮ꎻ工艺优化中图分类号:ＴＱ３２６５６文献标识码:Ａ文章编号:１００５－５７７０(２０２３)０９－００５３－０７ｄｏｉ:１０３９６９/ｊｉｓｓｎ１００５－５７７０２０２３０９００８开放科学(资源服务)标识码(ＯＳＩＤ):ＯｐｔｉｍｉｚａｔｉｏｎｏｆＳｙｎｔｈｅｓｉｓｏｆＬｉｎｅａｒＰｏｌｙｐｈｅｎｙｌｅｎｅＳｕｌｆｉｄｅＲｅｓｉｎＣａｔａｌｙｚｅｄｂｙＰｏｌｙｅｔｈｙｌｅｎｅＧｌｙｃｏｌＬＩＵＪｉｎｇｙｕａｎꎬＬＩＵＸｉａｏｑｉａｎꎬＣＡＩＹｕｈａｏꎬＺＨＥＮＧＰａｎꎬＪＩＡＮＧＷｅｎｗｅｉ(ＣｏｌｌｅｇｅｏｆＣｈｅｍｉｓｔｒｙＥｎｇｉｎｅｅｒｉｎｇꎬＳｉｃｈｕａｎＵｎｉｖｅｒｓｉｔｙꎬＣｈｅｎｇｄｕ６１００６５ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｈｉｇｈｍｏｌｅｃｕｌａｒｗｅｉｇｈｔｌｉｎｅａｒｐｏｌｙｐｈｅｎｙｌｅｎｅｓｕｌｆｉｄｅ(ＰＰＳ)ｒｅｓｉｎｓｗａｓｓｙｎｔｈｅｓｉｚｅｄｂｙｓｏｄｉｕｍｓｕｌｆｉｄｅａｎｄｐ￣ｄｉｃｈｌｏｒｏｂｅｎｚｅｎｅꎬｕｓｉｎｇｐｏｌｙｅｔｈｙｌｅｎｅｇｌｙｃｏｌ(ＰＥＧ￣４００)ａｓｃａｔａｌｙｓｔａｎｄ１ꎬ３￣ｄｉｍｅｔｈｙｌ￣２￣ｉｍｉｄａｚｏｌｉｄｉｎｏｎｅ(ＤＭＩ)ａｓｓｏｌｖｅｎｔ.ＴｈｅｓｔａｂｉｌｉｔｙｏｆｔｈｅｄｅｈｙｄｒａｔｉｏｎｐｒｏｃｅｓｓｏｆＤＭＩｓｏｌｖｅｎｔｓｙｓｔｅｍｗａｓｉ...
