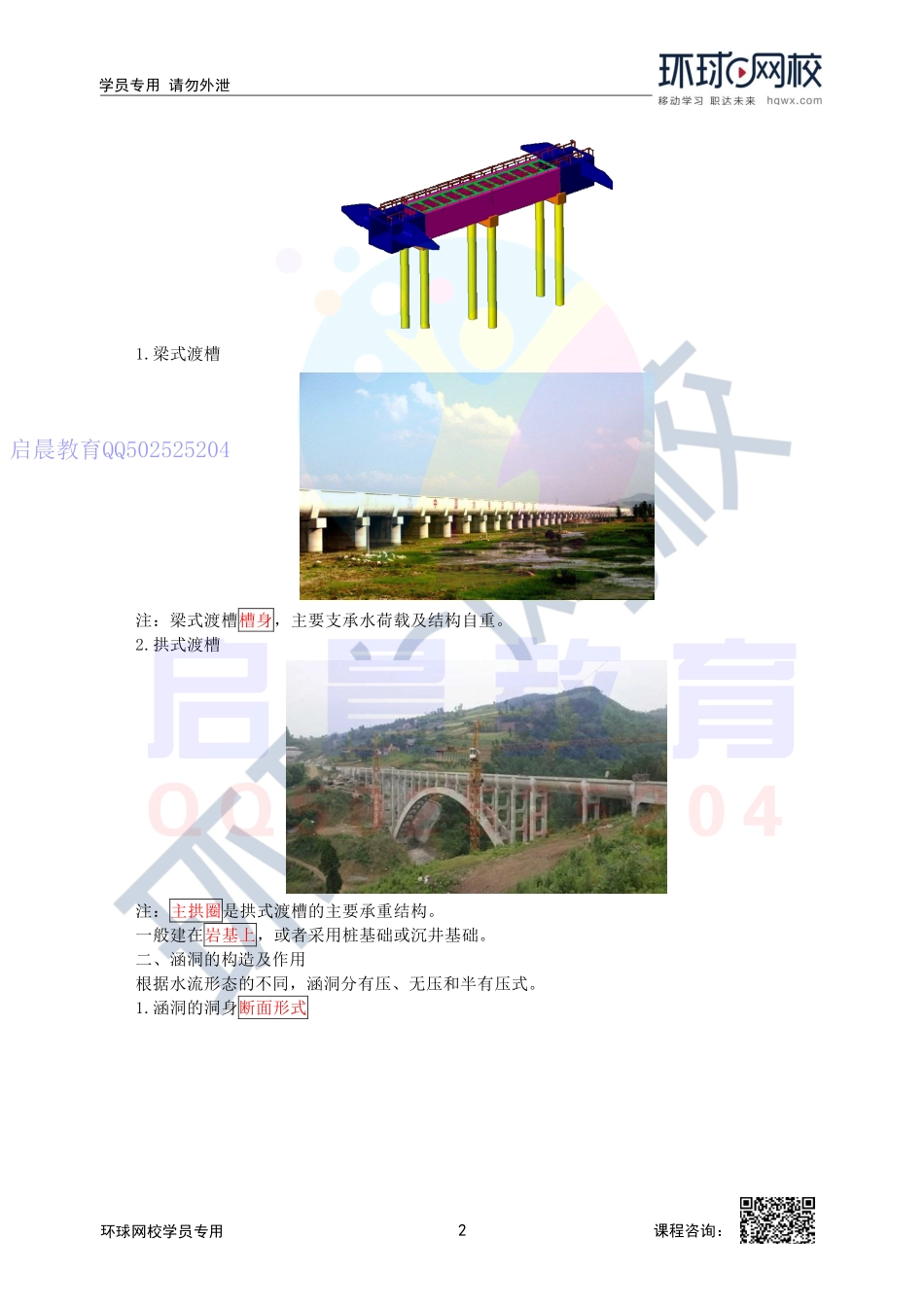

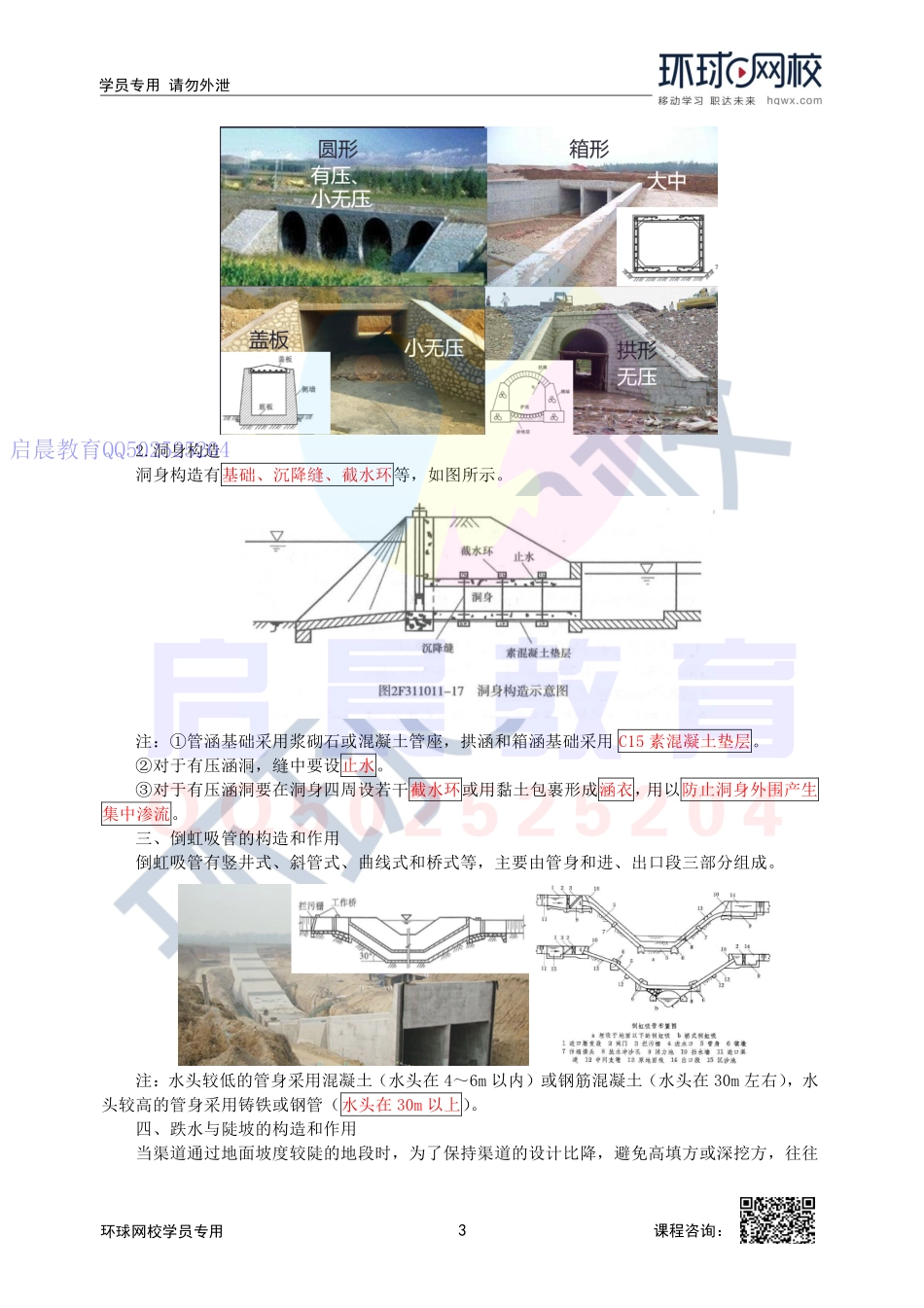

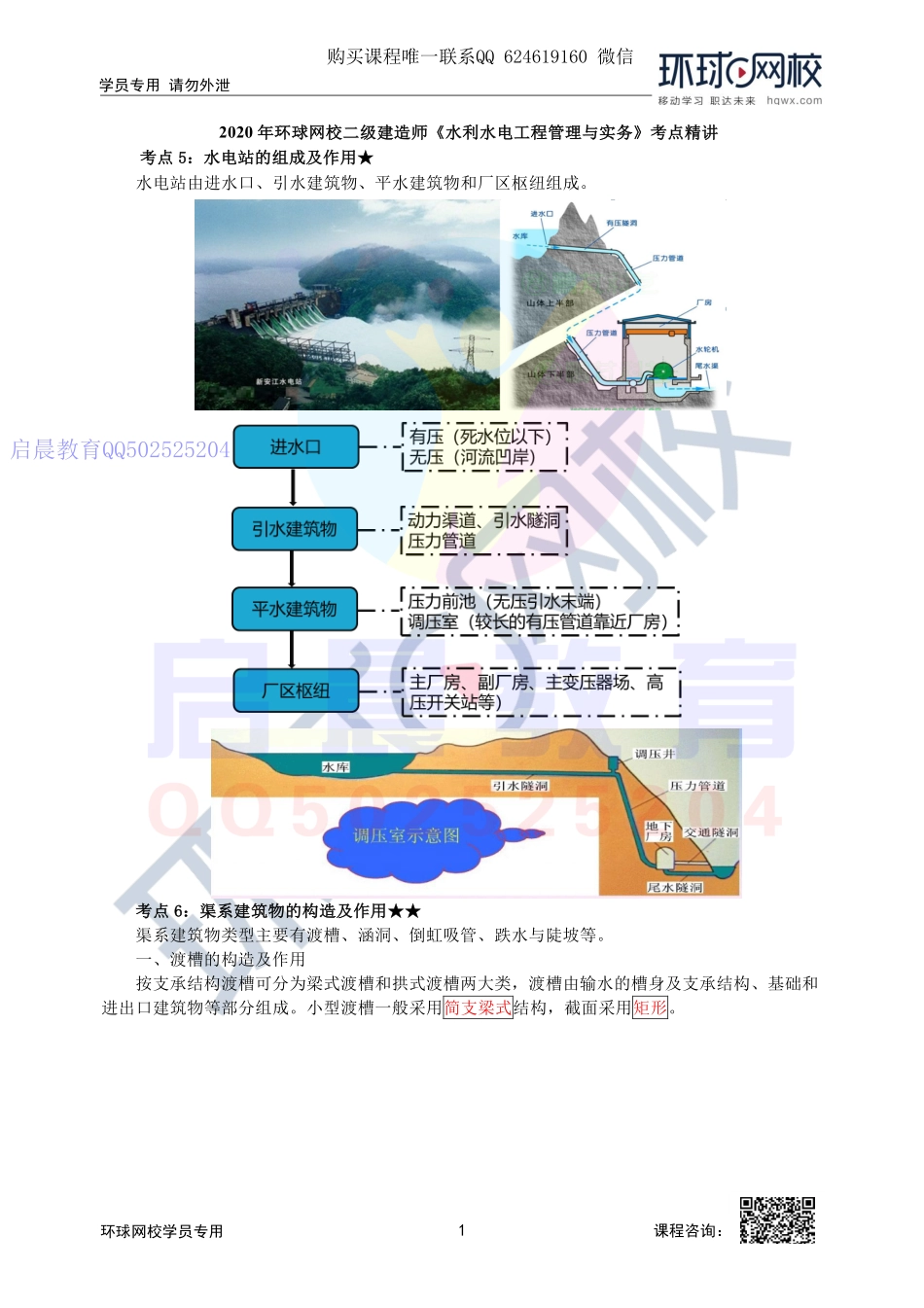

1学员专用请勿外泄课程咨询：环球网校学员专用2020年环球网校二级建造师《水利水电工程管理与实务》考点精讲考点5：水电站的组成及作用★水电站由进水口、引水建筑物、平水建筑物和厂区枢纽组成。考点6：渠系建筑物的构造及作用★★渠系建筑物类型主要有渡槽、涵洞、倒虹吸管、跌水与陡坡等。一、渡槽的构造及作用按支承结构渡槽可分为梁式渡槽和拱式渡槽两大类，渡槽由输水的槽身及支承结构、基础和进出口建筑物等部分组成。小型渡槽一般采用简支梁式结构，截面采用矩形。购买课程唯一联系QQ624619160微信启晨教育QQ5025252042学员专用请勿外泄课程咨询：环球网校学员专用1.梁式渡槽注：梁式渡槽槽身，主要支承水荷载及结构自重。2.拱式渡槽注：主拱圈是拱式渡槽的主要承重结构。一般建在岩基上，或者采用桩基础或沉井基础。二、涵洞的构造及作用根据水流形态的不同，涵洞分有压、无压和半有压式。1.涵洞的洞身断面形式启晨教育QQ5025252043学员专用请勿外泄课程咨询：环球网校学员专用2.洞身构造洞身构造有基础、沉降缝、截水环等，如图所示。注：①管涵基础采用浆砌石或混凝土管座，拱涵和箱涵基础采用C15素混凝土垫层。②对于有压涵洞，缝中要设止水。③对于有压涵洞要在洞身四周设若干截水环或用黏土包裹形成涵衣，用以防止洞身外围产生集中渗流。三、倒虹吸管的构造和作用倒虹吸管有竖井式、斜管式、曲线式和桥式等，主要由管身和进、出口段三部分组成。注：水头较低的管身采用混凝土（水头在4～6m以内）或钢筋混凝土（水头在30m左右），水头较高的管身采用铸铁或钢管（水头在30m以上）。四、跌水与陡坡的构造和作用当渠道通过地面坡度较陡的地段时，为了保持渠道的设计比降，避免高填方或深挖方，往往启晨教育QQ5025252044学员专用请勿外泄课程咨询：环球网校学员专用将水流落差集中，修建建筑物连接上下游渠道，这种建筑物称为跌水或陡坡。五、渠道断面及施工1.断面明渠断面形式有梯形、矩形、复合形、弧形底梯形、弧形坡脚梯形、U形；无压暗渠断面形式有城门洞形、箱形、正反拱形和圆形，如图所示。2.施工（1）渠道断面施工1）改建渠道基槽填筑，应提前停止通水，或采用抽排、翻晒等方法降低基土含水量，并应清除杂草、淤积泥沙等杂物。小型渠道，宜将全渠填满至设计高程后，再按设计开挖至防渗层铺设断面。填筑面宽度应比设计尺寸加宽50cm，并应将原渠坡修成台阶状，再填筑新土。2）新建半挖半填渠道应先开挖基槽；再将渠道两岸填方部分...
