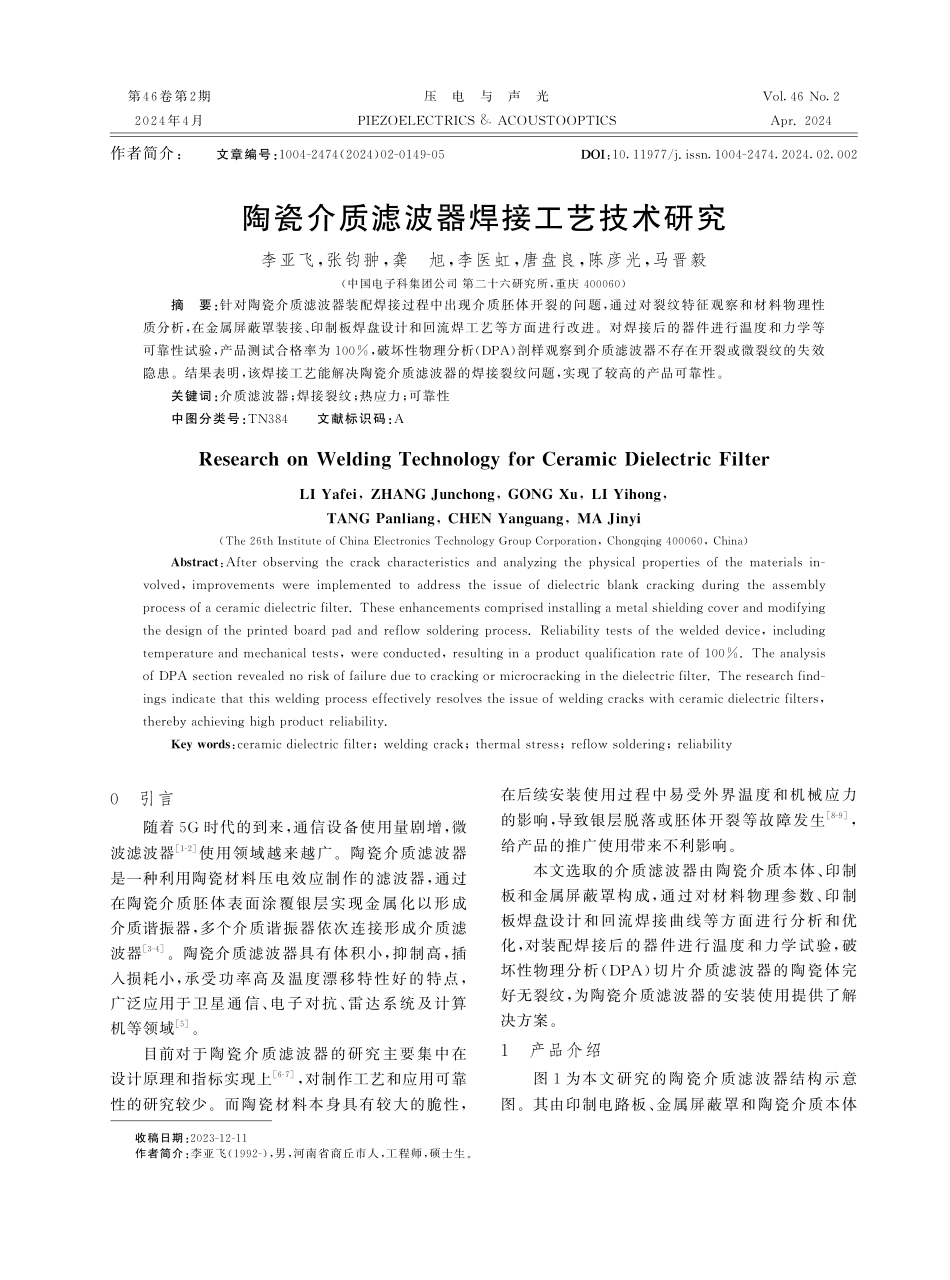

第46卷第2期压电与声光Vol.46No.22024年4月PIEZOELECTRICS&ACOUSTOOPTICSApr.2024收稿日期:2023-12-11作者简介:李亚飞(1992-),男,河南省商丘市人,工程师,硕士生。作者简介:文章编号:1004-2474(2024)02-0149-05DOI:10.11977/j.issn.1004-2474.2024.02.002陶瓷介质滤波器焊接工艺技术研究李亚飞,张钧翀,龚旭,李医虹,唐盘良,陈彦光,马晋毅(中国电子科集团公司第二十六研究所,重庆400060)摘要:针对陶瓷介质滤波器装配焊接过程中出现介质胚体开裂的问题,通过对裂纹特征观察和材料物理性质分析,在金属屏蔽罩装接、印制板焊盘设计和回流焊工艺等方面进行改进。对焊接后的器件进行温度和力学等可靠性试验,产品测试合格率为100%,破坏性物理分析(DPA)剖样观察到介质滤波器不存在开裂或微裂纹的失效隐患。结果表明,该焊接工艺能解决陶瓷介质滤波器的焊接裂纹问题,实现了较高的产品可靠性。关键词:介质滤波器;焊接裂纹;热应力;可靠性中图分类号:TN384文献标识码:AResearchonWeldingTechnologyforCeramicDielectricFilterLIYafei,ZHANGJunchong,GONGXu,LIYihong,TANGPanliang,CHENYanguang,MAJinyi(The26thInstituteofChinaElectronicsTechnologyGroupCorporation,Chongqing400060,China)Abstract:Afterobservingthecrackcharacteristicsandanalyzingthephysicalpropertiesofthematerialsin-volved,improvementswereimplementedtoaddresstheissueofdielectricblankcrackingduringtheassemblyprocessofaceramicdielectricfilter.Theseenhancementscomprisedinstallingametalshieldingcoverandmodifyingthedesignoftheprintedboardpadandreflowsolderingprocess.Reliabilitytestsoftheweldeddevice,includingtemperatureandmechanicaltests,wereconducted,resultinginaproductqualificationrateof100%.TheanalysisofDPAsectionrevealednoriskoffailureduetocrackingormicrocrackinginthedielectricfilter.Theresearchfind-ingsindicatethatthisweldingprocesseffectivelyresolvestheissueofweldingcrackswithceramicdielectricfilters,therebyachievinghighproductreliability.Keywords:ceramicdielectricfilter;weldingcrack;thermalstress;reflowsoldering;reliability0引言随着5G时代的到来,通信设备使用量剧增,微波滤波器[1-2]使用领域越来越广。陶瓷介质滤波器是一种利用陶瓷材料压电效应制作的滤波器,通过在陶瓷介质胚体表面涂覆银层实现金属化以形成介质谐...
