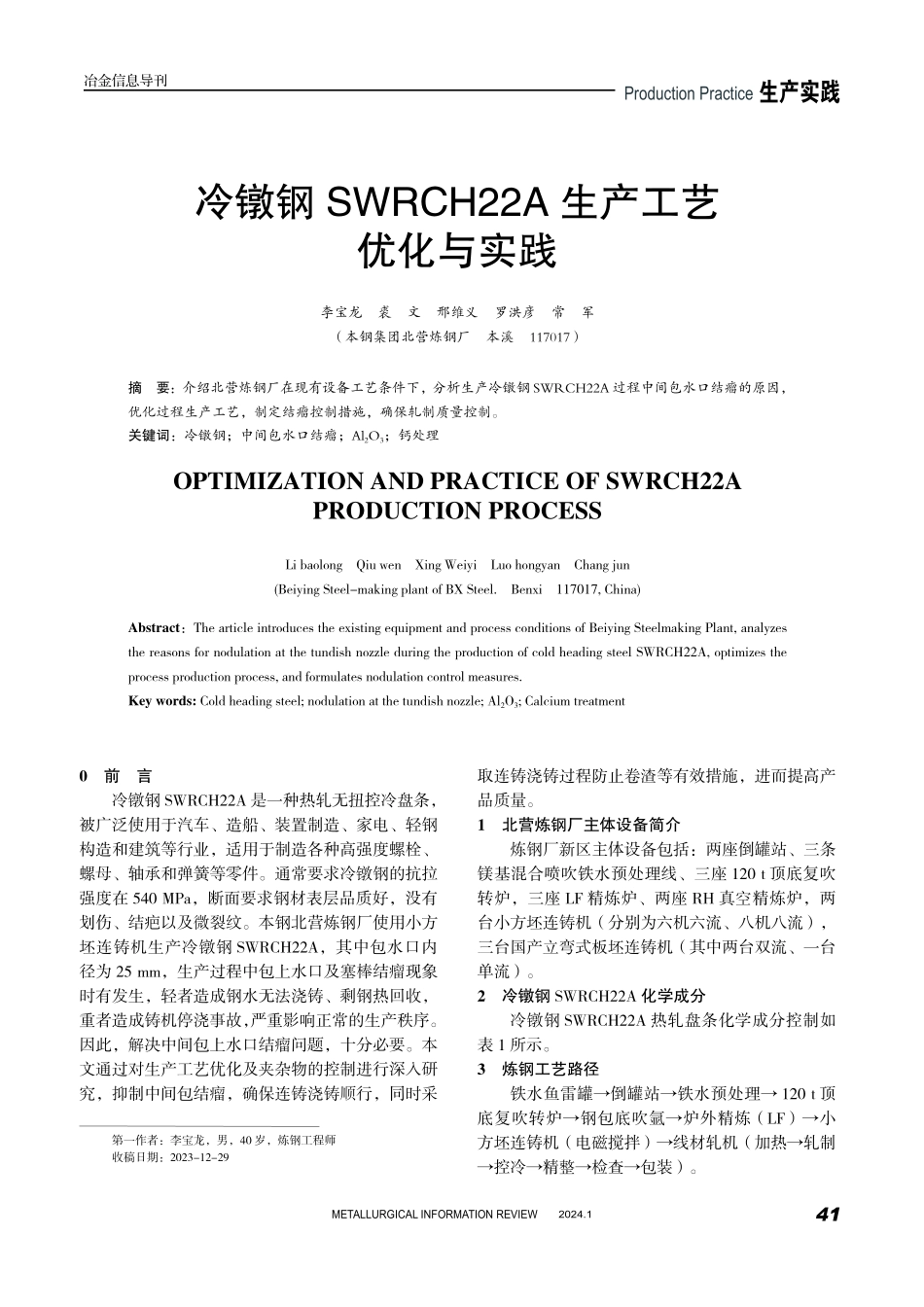

METALLURGICALINFORMATIONREVIEW2024.141冶金信息导刊生产实践ProductionPractice冷镦钢SWRCH22A生产工艺优化与实践李宝龙裘文邢维义罗洪彦常军（本钢集团北营炼钢厂本溪117017）摘要：介绍北营炼钢厂在现有设备工艺条件下，分析生产冷镦钢SWRCH22A过程中间包水口结瘤的原因，优化过程生产工艺，制定结瘤控制措施，确保轧制质量控制。关键词：冷镦钢；中间包水口结瘤；Al2O3；钙处理OPTIMIZATIONANDPRACTICEOFSWRCH22APRODUCTIONPROCESSLibaolongQiuwenXingWeiyiLuohongyanChangjun(BeiyingSteel-makingplantofBXSteel.Benxi117017,China)Abstract：ThearticleintroducestheexistingequipmentandprocessconditionsofBeiyingSteelmakingPlant,analyzesthereasonsfornodulationatthetundishnozzleduringtheproductionofcoldheadingsteelSWRCH22A,optimizestheprocessproductionprocess,andformulatesnodulationcontrolmeasures.Keywords:Coldheadingsteel;nodulationatthetundishnozzle;Al2O3;Calciumtreatment0前言冷镦钢SWRCH22A是一种热轧无扭控冷盘条，被广泛使用于汽车、造船、装置制造、家电、轻钢构造和建筑等行业，适用于制造各种高强度螺栓、螺母、轴承和弹簧等零件。通常要求冷镦钢的抗拉强度在540MPa，断面要求钢材表层品质好，没有划伤、结疤以及微裂纹。本钢北营炼钢厂使用小方坯连铸机生产冷镦钢SWRCH22A，其中包水口内径为25mm，生产过程中包上水口及塞棒结瘤现象时有发生，轻者造成钢水无法浇铸、剩钢热回收，重者造成铸机停浇事故，严重影响正常的生产秩序。因此，解决中间包上水口结瘤问题，十分必要。本文通过对生产工艺优化及夹杂物的控制进行深入研究，抑制中间包结瘤，确保连铸浇铸顺行，同时采取连铸浇铸过程防止卷渣等有效措施，进而提高产品质量。1北营炼钢厂主体设备简介炼钢厂新区主体设备包括：两座倒罐站、三条镁基混合喷吹铁水预处理线、三座120t顶底复吹转炉，三座LF精炼炉、两座RH真空精炼炉，两台小方坯连铸机（分别为六机六流、八机八流），三台国产立弯式板坯连铸机（其中两台双流、一台单流）。2冷镦钢SWRCH22A化学成分冷镦钢SWRCH22A热轧盘条化学成分控制如表1所示。3炼钢工艺路径铁水鱼雷罐→倒罐站→铁水预处理→120t顶底复吹转炉→钢包底吹氩→炉外精炼（LF）→小方坯连铸机（电磁搅拌）→线材轧机（加热→轧制→控冷→精整→检查→包装）。第一作者：李宝龙，男，40岁，炼钢工程师收稿日期：2023-12-29META...
